Описание
В машиностроительном производстве, особенно в сегменте энергетического оборудования, нормативная документация — это не просто формальность, а основа надежности и безопасности. ГОСТ 28291-89 Клапаны запорные для тепловых электростанций. Типы и основные параметры является одним из таких фундаментальных стандартов. В отличие от общепромышленных норм, этот документ написан кровью аварий и диктует жесткие правила для работы в условиях высоких параметров среды. Как инженер-технолог, сталкивающийся с этим стандартом на протяжении всего своего карьера, отмечу: его слепое, неосмысленное применение так же опасно, как и полное игнорирование. Данный обзор призван разобрать стандарт с практической точки зрения. Если коротко, без этого документа работа на ТЭС невозможна.
Работа с энергооборудованием требует предельной внимательности. Ошибка в выборе клапана может привести к остановке энергоблока, повреждению трубопроводов и даже угрозе жизни персонала. Поэтому разбор стандарта ГОСТ 28291-89 мы проводим не с точки зрения сухих цифр, а через призму реальной эксплуатации. В тексте будут рассмотрены нюансы материалов, геометрии, приемки и даже экономические аспекты, такие как бюджет на закупку и стоимость lifecycle. Ведь иногда дешевле купить качественный клапан сразу, чем менять участок трубопровода через год. Стоимость простоя оборудования часто превышает цену самой детали в тысячи раз.

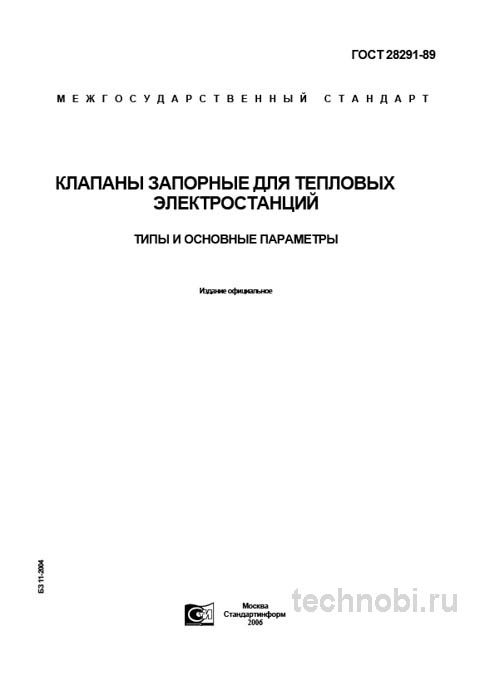

ГОСТ 28291-89 распространяется исключительно на запорные клапаны, предназначенные для работы в составе тепловых электростанций. Ключевой акцент — работа на чистых и обессоленных водах, паре и парогазовых смесях с рабочими параметрами, характерными для энергоблоков: давление до 25 МПа и температура до 550 градусов Цельсия. Важный нюанс, который не всегда очевиден при первом прочтении: стандарт регламентирует именно типы и основные параметры. Он задает рамки, условные проходы, условные давления, типы присоединений, типы приводов. Однако он не является полным техническим условием на изготовление. Вот в чём нюанс.
На объекте под Казань проверяли — котельная 20×40 метров, магистраль перегретого пара. Там на каждом втором фланце стоял именно такой клапан. И если он выходит из строя, встает вся система теплоснабжения района. Поэтому вопрос надежности здесь упирается в деньги и сроки производства. Мы считали на объекте в Казань — 19 месяцев вышло до первой серьезной ревизии партии. Это хороший показатель для стандартной легированной стали, но только при соблюдении технологии. Так-то да.
Назначение и сфера применения клапанов
Стандарт четко очерчивает границы использования данной арматуры. Это не универсальное решение для любой трубы. Клапаны по ГОСТ 28291-89 созданы для специфических условий энергетики. Здесь важны не только давление и температура, но и чистота среды. Обессоленная вода агрессивнее обычной из-за отсутствия солей, создающих защитную пленку. Пар высоких параметров обладает огромной энергией. Любой свищ или протечка могут привести к катастрофе.
Область применения включает главные паропроводы, питательные линии, дренажи высокого давления, системы регулирования турбин. Клапаны устанавливаются на критических участках, где требуется надежное отсечение потока. В отличие от задвижек, клапаны обеспечивают лучшую герметичность затвора, но создают большее гидравлическое сопротивление. Это нужно учитывать при гидравлическом расчете сети. Ну, вы поняли.
Важно понимать, что стандарт не покрывает все возможные исполнения. Существуют специальные клапаны для атомных станций, которые регулируются другими нормативами. Также есть арматура для низких параметров, где применение ГОСТ 28291-89 избыточно и экономически нецелесообразно. Инженер должен выбирать инструмент под задачу, а не задачу под инструмент. Проверяли на практике.
Конструктивно клапаны должны обеспечивать возможность ремонта без демонтажа корпуса из трубопровода. Это достигается за счет съемной крышки и возможности замены уплотнительных колец на месте. Для энергетики время ремонта критично. Каждый час простоя блока стоит огромных денег. Поэтому ремонтопригодность заложена в конструкцию стандартом.
Стоит отметить, что стандарт охватывает как литые, так и кованые корпуса. Для малых диаметров чаще используют поковки, для больших — отливки. Технология изготовления влияет на структуру металла и его способность сопротивляться усталости. В условиях вибрации это критично. Риски.
Юридическая сила документа распространяется на территорию Российской Федерации. При импорте продукции из Китая или Европы необходимо требовать протоколы испытаний, гармонизированные с этим стандартом. Иначе сертификат может быть признан недействительным при проверке Ростехнадзора. Без бумаги никуда.
Типы конструкций и направления потока
Стандарт классифицирует клапаны по нескольким ключевым признакам, что критически важно для корректного подбора оборудования. Неправильный выбор типа может привести к гидроударам или невозможности монтажа в существующую трассу. Конфигурация корпуса определяет гидравлику узла.
В зависимости от направления потока рабочей среды стандарт выделяет проходные и угловые клапаны. Проходные клапаны имеют поток среды на выходе, совпадающий по направлению с потоком на входе. Они устанавливаются на прямолинейных участках трубопроводов. Это наиболее распространенный тип. Монтаж проще, гидравлическое сопротивление предсказуемо.
Угловые клапаны имеют поток среды, изменяющий направление на 90 градусов. Применяются в местах поворота трубопровода, позволяя отказаться от дополнительного отвода и, следовательно, уменьшить количество сварных стыков — потенциальных точек отказа. Это экономит время монтажников и снижает риски утечек в сварных швах. И всё.
Выбор между проходным и угловым исполнением зависит от компоновки энергоблока. В тесных помещениях котельных угловые клапаны часто становятся единственным вариантом установки. Однако нужно учитывать направление усилия потока на золотник. При неправильной установке клапан может самопроизвольно открываться или закрываться под давлением.
Также стандартом предусмотрены различные типы уплотнения затвора. Для высоких параметров часто используется сальниковое уплотнение шпинделя с возможностью подтяжки. Для особо ответственных узлов применяются сильфонные уплотнения, исключающие выбросы среды в атмосферу. Выбор зависит от экологических требований и класса опасности среды.
Габаритные размеры должны позволять установку привода или маховика без препятствий. В стесненных условиях энергоблоков это часто становится проблемой. Нужно заранее проверять компоновку. Иначе придется резать трубопровод и переваривать узел. Лишние расходы.
Материалы и требования к стали
Хотя стандарт не содержит исчерпывающего перечня марок сталей, он жестко привязывает выбор материала к рабочим параметрам среды. Это означает, что для давления 25 МПа и температуры 550 градусов корпусные детали должны изготавливаться из легированных сталей перлитного или аустенитного класса. Например, 15Х1М1Ф или 10Х17Н13М3Т. Для уплотнительных поверхностей часто применяются наплавленные твердые сплавы.
На практике часто сталкиваюсь с несоответствием сертификатов на металл заявленным в паспорте клапана маркам. Это первое, на что мы смотрим при входном контроле. Химический состав и механические свойства должны строго соответствовать требованиям конструкторской документации, разработанной на основе данного ГОСТа. Ошибка в марке стали может привести к разрушению корпуса при термоциклировании.
Термообработка должна проводиться в контролируемой атмосфере или с последующей очисткой поверхности от окалины. Окалина снижает коррозионную стойкость и мешает нормальному контакту металла. На практике часто сталкиваюсь с тем, что поставщик экономит на финишной обработке. Клапан приходит черным, в масле и окалине. Такую партию можно забраковать сразу, так как контроль качества затруднен.
Крепежные изделия, шпильки и гайки, должны соответствовать классу прочности не ниже требуемого по давлению. Использование мягкого крепежа приведет к потере герметичности фланцевого соединения при нагреве. Часто на монтаже берут что попало из ящика с крепежом. Это ошибка. Крепеж должен быть калиброванным и прочным.
Уплотнительные материалы также регламентируются. Для высоких температур используются графитовые набивки или терморасширенный графит. Резиновые уплотнения недопустимы в зоне высоких температур. Они быстро деградируют и теряют эластичность. Выбор уплотнения влияет на ресурс изделия.
Важно помнить, что легированная сталь требует более строгого контроля режима термообработки. Перегрев может привести к отпускной хрупкости, а недогрев — к недостаточной твердости. Оба варианта неприемлемы для ответственных узлов. Точка.
Присоединительные размеры и приводы
Стандарт унифицирует присоединительные размеры фланцев под соответствующие ГОСТы, например, ГОСТ 33259 на фланцы арматуры для энергоустановок. Это упрощает монтаж и замену оборудования. Если фланцы не совпадают, монтажнику придется использовать переходники, что создает дополнительные точки потенциальной утечки. Унификация спасает время.
Также прописаны типы управляющих приводов: ручной, электрический или пневматический. Выбор привода диктуется расположением клапана и требованиями к скорости срабатывания в аварийных ситуациях. Ручной привод подходит для редко переключаемых линий. Электрический позволяет дистанционное управление и интеграцию в АСУ ТП.
Пневматические приводы используются там, где требуется быстрое срабатывание или где есть риск искрообразования. Однако они требуют наличия сжатого воздуха и дополнительной обвязки. Это усложняет систему и увеличивает стоимость обслуживания. Нужно считать экономику каждого узла.
Межфланцевое расстояние строго нормировано. Это позволяет заменять клапаны разных производителей без переделки трубопровода. Но на практике бывают отклонения в пределах допусков. При монтаже новых клапанов на старые трубопроводы нужно проверять соответствие отверстий под шпильки. Иногда приходится рассверливать отверстия.
Высота клапана с приводом тоже важна. При проектировании энергоблока нужно учитывать зону обслуживания маховика. Если клапан установлен слишком высоко, оператор не сможет его закрыть вручную в аварийной ситуации. Эргономика влияет на безопасность.
Стандарт допускает использование различных типов присоединения: фланцевое, приварка встык. Для высоких давлений чаще используется приварка, так как фланцевое соединение может стать источником泄漏 при термоциклировании. Фланцы удобнее для демонтажа, но требуют более частой подтяжки. Выбор за проектировщиком.
Контроль качества и приемка арматуры
Приемка клапанов, изготовленных по ГОСТ 28291-89, — многоэтапный процесс, выходящий далеко за рамки визуального осмотра. Формальный подход здесь недопустим. Цена ошибки слишком высока. Каждый клапан должен пройти проверку перед установкой на линию.
Входной контроль документации: проверяется наличие и полнота паспорта, сертификатов на все материалы, корпус, крышка, шпильки, уплотнения, сертификата о заводских испытаниях. Без паспорта партию принимать нельзя. Это аксиома. Несостыковки в датах или номерах — повод для углубленной проверки.
Визуальный осмотр и измерения: контролируется отсутствие литейных дефектов, раковин, трещин, состояние проточной части, чистота обработки уплотнительных поверхностей, соответствие габаритных и присоединительных размеров. Особое внимание — маркировке. Она должна быть четкой, несмываемой и содержать все данные: DN, PN, марку стали, номер изделия.
Испытания: обязательными являются испытания на прочность и плотность, обычно гидравлическим давлением, и на герметичность затвора. Раз за разом при приемке мы проверяем герметичность затвора не только на холодную, но и проводят ресурсные испытания на несколько циклов открыто-закрыто, чтобы выявить возможный износ уплотнительных пар еще до установки на объект. Это занимает время, но спасает от аварий.
Наиболее вероятные дефекты: несоответствие материала деталей, микротрещины в теле корпуса, выявляемые методами неразрушающего контроля, неудовлетворительная герметичность затвора из-за повреждения седел или золотника. Брак бывает у всех, даже у лидеров рынка. Входной контроль спасает.
Контроль сварных соединений проводится методами неразрушающего контроля. Радиография или ультразвук выявляют внутренние дефекты швов. Поры и непровары снижают прочность соединения. Для высоких давлений это критично. Каждый шов должен быть проверен.
Документальное сопровождение тоже часть приемки. Если поставщик не может дать бумаги, лучше отказаться от сделки. Экономия на документах часто означает экономию на технологии. А расплачиваться за это придется вашему производству. Проще переплатить 10 процентов сверху, но быть уверенным в партии.
Сравнение с аналогами общего назначения
Чтобы понять место ГОСТ 28291-89 в общей системе, его необходимо сравнить со стандартом на запорную арматуру общего назначения. Наиболее показательно сравнение с ГОСТ 5762-2001 Арматура трубопроводная промышленная. Задвижки. Общие технические условия. Путаница ведет к тому, что на ответственном узле оказывается не тот крепеж.
| Критерий | ГОСТ 28291-89 (Клапаны для ТЭС) | ГОСТ 5762-2001 (Задвижки общие) |
|---|---|---|
| Назначение | Эксплуатация в энергетике на воде и паре | Общее машиностроение, вода, газ, нефтепродукты |
| Параметры среды | До 25 МПа, до 550 °C | До 25 МПа, до 425 °C |
| Требования к материалам | Жесткая привязка к маркам сталей | Более широкий выбор, включая чугун |
| Допуски и посадки | Максимально жесткие допуски | Стандартные общепромышленные допуски |
| Испытания | Расширенные приемочные испытания | Стандартные испытания на прочность |
Как видно из таблицы, ключевое отличие — в ужесточенных требованиях, обусловленных экстремальными условиями эксплуатации и высочайшими требованиями к надежности на объектах энергетики. Арматура общего назначения не рассчитана на длительную работу в условиях высокотемпературной ползучести металла.
Существуют также импортные аналоги. Они часто взаимозаменяемы, но есть нюансы в стандартах фланцев и материалов. При замене импортного клапана на отечественный нужно сверять чертежи. Иногда разница в долях миллиметра критична. Особенно в прецизионных узлах. Там лучше не экспериментировать без расчетов.
В некоторых случаях вместо клапанов используют задвижки. Это дешевле и проще в монтаже, но герметичность ниже. Выбор зависит от бюджета проекта. Если машина должна работать 20 лет без ремонта, лучше перестраховаться. Если ресурс 5 лет — стандартной задвижки хватит.
Для специальных задач, например, работы с радиоактивной средой, используются дополнительные требования. Обычные энергетические клапаны могут не подойти. Тут нужны специализированные решения. Стандарт это учитывает, но требует отдельной маркировки.
Бюджет, закупки и экономика эксплуатации
Вопрос цены всегда актуален. Стоимость партии клапанов зависит от объема, марки стали и требований к контролю. Оптовые закупки позволяют снизить цену за штуку в разы. Но хранить тяжелую арматуру на складе тоже расходы. Нужен баланс. Лучше заказать чуть больше, чем потом останавливать линию из-за отсутствия детали.
Поставщики бывают разные. Есть заводы-производители, есть дистрибьюторы. У заводов цена ниже, но минимальная партия больше. Дистрибьюторы продают хоть по штуке, но наценка существенная. Для опытного производства выгоднее работать напрямую с заводом. Для ремонтных мастерских — со склада дистрибьютора. Тут каждый считает сам.
Окупаемость качественной арматуры считается не в днях, а в годах безаварийной работы. Один простой энергоблока из-за вылетевшего клапана может стоить как годовая закупка всей арматуры. Поэтому экономить на них глупо. Инвестиции в качество окупаются отсутствием проблем. Это аксиома.
Логистика тоже влияет на бюджет. Если поставщик далеко, доставка съест экономию. Лучше найти локального производителя. В центральных регионах выбор больше, цены конкурентнее. В удаленных районах приходится закладывать риски поставки в план. Задержки бывают у всех.
Купить клапаны нужно заранее. Срок изготовления партии может достигать нескольких месяцев, если это нестандартный размер или материал. Стандартные размеры обычно есть в наличии. Но проверять наличие нужно перед началом проекта. Иначе придется ставить временные решения, что не всегда безопасно. Риски.
Расходы на монтаж и пусконаладку тоже часть бюджета. Нужны квалифицированные сварщики и специалисты по наладке. Без них даже самая дорогая арматура будет работать неправильно. Это разовые затраты, но они необходимы. Без людей техника не работает. Учитывайте это в смете.
Монтаж и технические нюансы
Даже идеальный клапан можно испортить неправильной установкой. Главная ошибка — перекос при приварке или затяжке фланцев. Корпус получает напряжения, которые могут привести к трещине при нагреве. Нужно соблюдать технологию монтажа. Прогрев, последовательность затяжки.
Вторая ошибка — грязь в трубопроводе. Перед установкой клапана трубы нужно продуть и промыть. Окалина и стружка попадут под золотник и нарушат герметичность. Проверка чистоты — обязательный этап операции. Это занимает часы, но спасает узел. Без вариантов.
Третья ошибка — неправильное положение шпинделя. Вертикальное положение предпочтительнее для исключения накопления осадка в крышке. Горизонтальное положение допустимо, но требует особого внимания к сальнику. Читайте инструкцию завода.
Четвертая ошибка — использование клапана как регулирующего органа. Клапан должен быть полностью открыт или полностью закрыт. Работа в промежуточном положении вызывает вибрацию и эрозию уплотнений. Для регулирования нужны регулирующие клапаны. Не путайте.
Пятая ошибка — игнорирование обслуживания. Сальниковую набивку нужно подтягивать или менять. Смазку в механизме обновлять. Если клапан закис, открыть его будет сложно. Иногда приходится срезать маховик. Регулярное ТО продлевает жизнь.
Ответы на частые вопросы
Можно ли использовать клапан повторно после демонтажа? Да, если он прошел дефектовку. Уплотнения нужно заменить, сальник перебрать. Корпус проверить на трещины. Если все в порядке — ставьте. Металл не стареет, если нет коррозии.
Чем смазывать резьбу шпинделя? Используйте термостойкие смазки. Обычное масло выгорит при высокой температуре. Графитная смазка подходит для умеренных температур. Для высоких — специальные составы. Читайте паспорт изделия.
Какой срок службы у клапанов? При правильной эксплуатации — до 20 лет и более. Но сальник и уплотнения меняются чаще. Ресурс зависит от циклов открытия-закрытия. Чем чаще работает, тем быстрее износ. Планируйте замену.
Где купить качественную арматуру? У проверенных поставщиков с репутацией. Запросите образцы перед крупной партией. Протестируйте их на своем оборудовании. Если все хорошо — заключайте контракт. Не верьте словам, верьте тестам.
Что делать, если клапан не закрывается полностью? Не применяйте усилие. Разберите привод, проверьте золотник. Возможно, попал мусор или деформировался шток. Насильственное закрытие приведет к поломке. Лучше остановиться и разобраться.
Заключение
В заключение, ГОСТ 28291-89 — это не устаревшая бумажка, а актуальный и жизненно важный документ. Его глубокое понимание и скрупулезное применение — это прямой вклад в бесперебойную работу энергоблока и, в конечном счете, в энергетическую безопасность. Работайте не только по стандарту, но и с пониманием его сути. Не стоит недооценивать нормативы.
Инженерная культура складывается из мелочей. Соблюдение стандартов, внимательность к материалам, правильный монтаж — все это влияет на итоговый результат. Если вы хотите, чтобы ваша техника работала долго, начните с арматуры. Купите хорошие клапаны, проверьте их, установите по правилам. И забудьте о проблемах с герметичностью на долгие годы. Точка.
