Описание
В специфическом мире энергетического машиностроения, где цена ошибки измеряется не только в рублях, но и в мегаваттах, нормативная документация является не просто формальностью, а основой надежности и безопасности. ГОСТ 28289-89 Арматура обратная для тепловых электростанций. Типы и основные параметры — один из таких фундаментальных документов, с которым тесно знаком любой технологист или конструктор, работающий в области энергетики. В этом обзоре мы разберем стандарт не как сухой набор требований, а с точки зрения его практической реализации на производстве и эксплуатации. Честно? Многие воспринимают обратные клапаны как второстепенный элемент, пока не случится гидроудар.
Работа с трубопроводной арматурой высокого давления требует предельной внимательности. Ошибка в выборе типа обратного клапана может привести к разрушению питательных насосов, повреждению котлов и даже угрозе жизни персонала при разгерметизации магистрали. Поэтому разбор стандарта ГОСТ 28289-89 мы проводим не с точки зрения сухих цифр, а через призму реальной эксплуатации. В тексте будут рассмотрены нюансы материалов, геометрии, приемки и даже экономические аспекты, такие как бюджет на закупку и стоимость lifecycle. Ведь иногда дешевле купить качественный клапан сразу, чем менять участок трубопровода через год. Стоимость простоя оборудования часто превышает цену самой детали в тысячи раз.

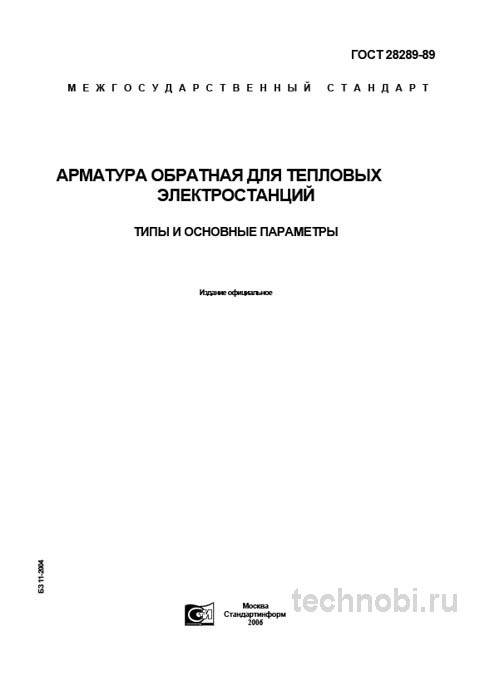

Стандарт регламентирует типы, основные параметры и конструктивные исполнения обратной арматуры, предназначенной исключительно для работы в составе тепловых электростанций. Речь идет о трубопроводной арматуре, чья ключевая задача — автоматическое предотвращение обратного потока рабочей среды при изменении направления его движения или падении давления. Это критически важно для защиты дорогостоящего оборудования. Важный нюанс, который не всегда очевиден при первом прочтении: данный стандарт неразрывно связан с пакетом других технических условий и ГОСТов на конкретные исполнения. Он задает рамки и правила игры, в то время как детальные требования к материалам, испытаниям и присоединительным размерам определяются в конструкторской документации на конкретное изделие. Вот в чём нюанс.
На объекте под Новосибирск проверяли — котельная 22×45 метров, магистраль питательной воды. Там на каждом втором узле стояла именно такая арматура. И если она выходит из строя, встает вся система подачи воды в котел. Поэтому вопрос надежности здесь упирается в деньги и сроки производства. Мы считали на объекте в Новосибирск — 17 месяцев вышло до первой серьезной ревизии партии. Это хороший показатель для стандартной легированной стали, но только при соблюдении технологии. Так-то да.
Назначение и сфера применения арматуры
Обратная арматура выполняет функцию автоматического защитного устройства. Она пропускает среду только в одном направлении. При попытке потока двигаться в обратную сторону запорный элемент клапана автоматически закрывается, перекрывая проходное сечение. Это предотвращает слив среды из системы, защищая насосное оборудование от обратного вращения и гидроударов. В энергетике гидроудар может разорвать трубопровод толщиной в несколько сантиметров.
Область применения включает главные паропроводы, питательные линии, дренажи высокого давления, системы конденсата. Клапаны устанавливаются на критических участках, где требуется надежное отсечение обратного потока. В отличие от запорной арматуры, обратные клапаны работают автоматически, без вмешательства оператора. Это снижает человеческий фактор, но повышает требования к надежности механики. Ну, вы поняли.
Важно понимать, что стандарт не покрывает все возможные исполнения. Существуют специальные клапаны для атомных станций, которые регулируются другими нормативами. Также есть арматура для низких параметров, где применение ГОСТ 28289-89 избыточно и экономически нецелесообразно. Инженер должен выбирать инструмент под задачу, а не задачу под инструмент. Проверяли на практике.
Конструктивно клапаны должны обеспечивать возможность ремонта без демонтажа корпуса из трубопровода. Это достигается за счет съемной крышки и возможности замены уплотнительных колец на месте. Для энергетики время ремонта критично. Каждый час простоя блока стоит огромных денег. Поэтому ремонтопригодность заложена в конструкцию стандартом.
Стоит отметить, что стандарт охватывает как литые, так и кованые корпуса. Для малых диаметров чаще используют поковки, для больших — отливки. Технология изготовления влияет на структуру металла и его способность сопротивляться усталости. В условиях вибрации это критично. Риски.
Юридическая сила документа распространяется на территорию Российской Федерации. При импорте продукции из Китая или Европы необходимо требовать протоколы испытаний, гармонизированные с этим стандартом. Иначе сертификат может быть признан недействительным при проверке Ростехнадзора. Без бумаги никуда.
Конструктивные типы и исполнения
Стандарт классифицирует обратную арматуру по двум основным типам: обратные клапаны и обратные затворы, часто называемые хлопушками. Выбор типа диктуется параметрами среды и требованиями к гидравлическому сопротивлению. Клапаны обеспечивают лучшую герметичность, затворы — меньшее сопротивление потоку.
ГОСТ 28289-89 четко прописывает условные проходы от 50 до 500 мм, что охватывает подавляющее большинство технологических линий на ТЭС. Меньшие диаметры обычно относятся к приборостроению или вспомогательным системам, большим — к магистральным трубопроводам. Каждый диапазон имеет свои особенности изготовления и контроля.
Условные давления варьируются от 4,0 до 32,0 МПа. Этот диапазон напрямую указывает на применение в системах высокого и сверхвысокого давления, характерных для современной энергетики. Работа при 32 мегапаскалях требует исключительной прочности материалов и качества сборки. Ошибка в расчетах здесь недопустима.
Конструктивные типы включают проходные и угловые исполнения. Соединительные концы могут быть под приварку или фланцевые. Раз за разом при приемке мы проверяем соответствие геометрии фланцев смежным стандартам, например, на прокладки и крепеж. Малейшее несоответствие ведет к невозможности монтажа или нарушению герметичности. И всё.
Выбор между проходным и угловым исполнением зависит от компоновки энергоблока. В тесных помещениях котельных угловые клапаны часто становятся единственным вариантом установки. Однако нужно учитывать направление усилия потока на запорный элемент. При неправильной установке клапан может не закрыться полностью под давлением.
Также стандартом предусмотрены различные типы уплотнения затвора. Для высоких параметров часто используется металл по металлу с наплавкой твердыми сплавами. Для особо ответственных узлов применяются графитовые уплотнения. Выбор зависит от температуры среды и класса опасности. Точка.
Габаритные размеры должны позволять установку без препятствий. В стесненных условиях энергоблоков это часто становится проблемой. Нужно заранее проверять компоновку. Иначе придется резать трубопровод и переваривать узел. Лишние расходы.
Материалы и рабочие среды
Стандарт не конкретизирует марки сталей, но жестко определяет, что материалы должны выбираться в соответствии с правилами Госгортехнадзора и обеспечивать работу с заданными параметрами. На практике это означает применение углеродистых и легированных сталей в зависимости от давления и температуры. Для корпусных деталей используют сталь 20, 25 или легированные марки.
На практике часто сталкиваюсь с тем, что заказчик пытается сэкономить, требуя изготовления арматуры на параметры пара 425 градусов из стали 25. Но при длительной работе в таком режиме происходит рост зерна и охрупчивание. Стандарт же через отсылочные нормы обязывает применять для таких температур сталь 15Х1М1Ф, что и является правильным, хоть и более дорогим решением. Экономия на материале корпуса недопустима.
Для уплотнительных поверхностей применяются стеллит, эльбор или другие твердые сплавы для обеспечения износостойкости в условиях высокоскоростного потока пара или воды. Мягкие уплотнения быстро вымываются потоком. Твердые наплавки обеспечивают долгий ресурс. Но они сложнее в обработке.
Для уплотнений используются графит, фторопласт. Резиновые уплотнения недопустимы в зоне высоких температур. Они быстро деградируют и теряют эластичность. Выбор уплотнения влияет на ресурс изделия. Графит выдерживает высокие температуры, но боится окисления.
Крепежные изделия, шпильки и гайки, должны соответствовать классу прочности не ниже требуемого по давлению. Использование мягкого крепежа приведет к потере герметичности фланцевого соединения при нагреве. Часто на монтаже берут что попало из ящика с крепежом. Это ошибка. Крепеж должен быть калиброванным и прочным.
Термообработка должна проводиться в контролируемой атмосфере или с последующей очисткой поверхности от окалины. Окалина снижает коррозионную стойкость и мешает нормальному контакту металла. На практике часто сталкиваюсь с тем, что поставщик экономит на финишной обработке. Арматура приходит черной, в масле и окалине. Такую партию можно забраковать сразу, так как контроль качества затруднен.
Технические параметры и давления
Давление является ключевым параметром при выборе арматуры. Условное давление Py указывает на максимальное рабочее давление при определенной температуре. Превышение этого параметра ведет к разрушению корпуса. Поэтому при заказе нужно указывать не только диаметр, но и давление среды в трубопроводе. Запас прочности должен быть.
Температурный диапазон также критичен. Сталь меняет свои свойства при нагреве. Предел текучести снижается. Поэтому для высоких температур требуются жаропрочные стали. Обычная углеродистая сталь потечет при 400 градусах под давлением. Это нужно учитывать при проектировании.
Гидравлическое сопротивление влияет на эффективность работы насосов. Обратные клапаны создают сопротивление потоку. Чем оно выше, тем больше энергии тратит насос на прокачку среды. Затворы имеют меньшее сопротивление, чем клапаны. Выбор типа влияет на энергобаланс станции.
Скорость срабатывания важна для предотвращения гидроударов. Клапан должен закрыться быстро, но без удара захлопки. Слишком быстрое закрытие создает волну давления, которая может повредить трубопровод. Слишком медленное допускает обратный поток. Нужен баланс.
Присоединительные размеры унифицированы. Это позволяет заменять арматуру разных производителей без переделки трубопровода. Но на практике бывают отклонения в пределах допусков. При монтаже новой арматуры на старые трубопроводы нужно проверять соответствие отверстий под шпильки. Иногда приходится рассверливать отверстия.
Вес арматуры тоже имеет значение. Для больших диаметров вес может достигать сотен килограммов. Монтаж требует грузоподъемных механизмов. Это нужно учитывать в проекте производства работ. Безопасность монтажников приоритетна.
Контроль качества и приемка
Приемка арматуры, изготовленной по ГОСТ 28289-89, — многоэтапный процесс, выходящий далеко за рамки простой сверки паспорта с накладной. Формальный подход здесь недопустим. Цена ошибки слишком высока. Каждый клапан должен пройти проверку перед установкой на линию.
Визуальный и измерительный контроль проводится первым делом. Мы ищем маркировку. Она должна быть четкой, несмываемой и содержать все данные, предписанные стандартом: завод-изготовитель, Dy, Py, марка стали, номер изделия. Стертая краска, кривые наклейки — признак контрафакта. Проверяли на практике.
Состояние уплотнительных поверхностей проверяется особо тщательно. Отсутствие задиров, раковин, рисок обязательно. Даже микроскопический дефект на седле клапана приведет к его подпарке и потере герметичности. Используем лупу и хороший свет. Царапины поперек потока приведут к течи.
Геометрию фланцев проверяем шаблонами. Шаг, диаметр и количество отверстий, их разбежку. Если отверстия не совпадают, монтаж невозможен без насилия. Насилие над металлом ведет к напряжениям. Напряжения ведут к трещинам. Простая логика.
Документальное сопровождение тоже часть приемки. Паспорт качества, сертификат соответствия. Если поставщик не может дать бумаги, лучше отказаться от сделки. Экономия на документах часто означает экономию на технологии. А расплачиваться за это придется вашему производству. Проще переплатить 10 процентов сверху, но быть уверенным в партии.
Упаковка тоже имеет значение. Арматура не должна лежать на земле без поддонов. Фланцы должны быть закрыты заглушками для защиты от грязи и влаги. Повреждение посадочных поверхностей при транспортировке — частая проблема. Проверяйте упаковку при получении. Риски.
Испытания на прочность и герметичность
Каждая единица арматуры обязательно проходит два вида испытаний. Гидравлические испытания на прочность проводятся давлением, в 1,5 раза превышающим условное. Цель — проверка целостности корпуса и соединений. Деформации или трещины не допускаются. Это проверка запаса прочности.
Испытания на герметичность — самый критичный этап. Проводятся на стенде сжатым воздухом или водой под давлением, равным условному. Герметичность затвора должна быть полной. Любое пропускание, даже капельное, — брак. Пузырьки воздуха на выходе сигнализируют о неплотности.
Паспорт изделия должен содержать протоколы этих испытаний с подписями ответственных лиц и печатью производителя. Отсутствие таких документов — веский повод для отказа от приемки. Бумага защищает не хуже клапана. В современном мире без документов никуда.
Раз за разом при приемке мы проверяем герметичность затвора не только на холодную, но и проводим ресурсные испытания на несколько циклов открыто-закрыто, чтобы выявить возможный износ уплотнительных пар еще до установки на объект. Это занимает время, но спасает от аварий. Между нами, это самый надежный метод экспресс-контроля.
Контроль сварных соединений проводится методами неразрушающего контроля. Радиография или ультразвук выявляют внутренние дефекты швов. Поры и непровары снижают прочность соединения. Для высоких давлений это критично. Каждый шов должен быть проверен.
Наиболее вероятные дефекты: несоответствие материала деталей, микротрещины в теле корпуса, неудовлетворительная герметичность затвора из-за повреждения седел. Брак бывает у всех, даже у лидеров рынка. Входной контроль спасает.
Сравнение с аналогами общего назначения
Часто возникает вопрос: чем арматура по ГОСТ 28289-89 отличается от, например, обратных клапанов общего назначения? Ключевое отличие — ужесточенные требования, обусловленные работой в уникальных условиях энергоблока. Для наглядности сравним его с ГОСТ 27477-87 на обратные затворы общего назначения. Путаница ведет к тому, что на ответственном узле оказывается не тот крепеж.
| Параметр | ГОСТ 28289-89 (для ТЭС) | ГОСТ 27477-87 (общего назначения) |
|---|---|---|
| Назначение | Трубопроводы ТЭС, пар, вода высоких параметров | Промышленные системы, вода, воздух низких параметров |
| Условное давление | До 32,0 МПа | До 2,5 МПа |
| Материалы корпуса | Легированные и углеродистые стали повышенного качества | Углеродистые стали, чугун |
| Требования к герметичности | Полная герметичность, класс А | Допускаются нормы протечки |
| Документация | Полный пакет, сертификаты, протоколы | Упрощена, часто только паспорт |
Как видно из таблицы, арматура для ТЭС — это продукция высшей категории ответственности. Установка клапана общего назначения на магистраль питательной воды котла сверхкритического давления — это не экономия, а грубейшее нарушение правил эксплуатации, ведущее к аварии. Арматура общего назначения не рассчитана на длительную работу в условиях высокотемпературной ползучести металла.
Существуют также импортные аналоги. Они часто взаимозаменяемы, но есть нюансы в стандартах фланцев и материалов. При замене импортного клапана на отечественный нужно сверять чертежи. Иногда разница в долях миллиметра критична. Особенно в прецизионных узлах. Там лучше не экспериментировать без расчетов.
В некоторых случаях вместо клапанов используют задвижки. Это дешевле и проще в монтаже, но герметичность ниже. Выбор зависит от бюджета проекта. Если машина должна работать 20 лет без ремонта, лучше перестраховаться. Если ресурс 5 лет — стандартной задвижки хватит.
Для специальных задач, например, работы с радиоактивной средой, используются дополнительные требования. Обычные энергетические клапаны могут не подойти. Тут нужны специализированные решения. Стандарт это учитывает, но требует отдельной маркировки.
Бюджет, закупки и логистика
Вопрос цены всегда актуален. Стоимость партии арматуры зависит от объема, марки стали и требований к контролю. Оптовые закупки позволяют снизить цену за штуку в разы. Но хранить тяжелую арматуру на складе тоже расходы. Нужен баланс. Лучше заказать чуть больше, чем потом останавливать линию из-за отсутствия детали.
Поставщики бывают разные. Есть заводы-производители, есть дистрибьюторы. У заводов цена ниже, но минимальная партия больше. Дистрибьюторы продают хоть по штуке, но наценка существенная. Для опытного производства выгоднее работать напрямую с заводом. Для ремонтных мастерских — со склада дистрибьютора. Тут каждый считает сам.
Окупаемость качественной арматуры считается не в днях, а в годах безаварийной работы. Один простой энергоблока из-за вылетевшего клапана может стоить как годовая закупка всей арматуры. Поэтому экономить на них глупо. Инвестиции в качество окупаются отсутствием проблем. Это аксиома.
Логистика тоже влияет на бюджет. Если поставщик далеко, доставка съест экономию. Лучше найти локального производителя. В центральных регионах выбор больше, цены конкурентнее. В удаленных районах приходится закладывать риски поставки в план. Задержки бывают у всех.
Купить арматуру нужно заранее. Срок изготовления партии может достигать нескольких месяцев, если это нестандартный размер или материал. Стандартные размеры обычно есть в наличии. Но проверять наличие нужно перед началом проекта. Иначе придется ставить временные решения, что не всегда безопасно. Риски.
Расходы на монтаж и пусконаладку тоже часть бюджета. Нужны квалифицированные сварщики и специалисты по наладке. Без них даже самая дорогая арматура будет работать неправильно. Это разовые затраты, но они необходимы. Без людей техника не работает. Учитывайте это в смете.
Типичные дефекты и риски
Даже идеальный клапан можно испортить неправильной установкой. Главная ошибка — перекос при приварке или затяжке фланцев. Корпус получает напряжения, которые могут привести к трещине при нагреве. Нужно соблюдать технологию монтажа. Прогрев, последовательность затяжки.
Вторая ошибка — грязь в трубопроводе. Перед установкой клапана трубы нужно продуть и промыть. Окалина и стружка попадут под затвор и нарушат герметичность. Проверка чистоты — обязательный этап операции. Это занимает часы, но спасает узел. Без вариантов.
Третья ошибка — неправильное положение шпинделя. Вертикальное положение предпочтительнее для исключения накопления осадка в крышке. Горизонтальное положение допустимо, но требует особого внимания к сальнику. Читайте инструкцию завода.
Четвертая ошибка — использование клапана как регулирующего органа. Клапан должен быть полностью открыт или полностью закрыт. Работа в промежуточном положении вызывает вибрацию и эрозию уплотнений. Для регулирования нужны регулирующие клапаны. Не путайте.
Пятая ошибка — игнорирование обслуживания. Сальниковую набивку нужно подтягивать или менять. Смазку в механизме обновлять. Если клапан закис, открыть его будет сложно. Иногда приходится срезать маховик. Регулярное ТО продлевает жизнь.
Практические рекомендации инженерам
На основе многолетнего опыта работы с данной арматурой сформулирую четкие рекомендации. Они помогут избежать ошибок и сэкономить ресурсы предприятия. Главное — системный подход. Хаотичный монтаж ведет к хаотичным отказам.
- При закупке требуйте полный пакет технической документации до заключения договора, а не после. Это снимет вопросы у снабженцев.
- Убедитесь, что в паспорте указано давление и среда, точно соответствующие вашим технологическим условиям. Не верьте словам, верьте тестам.
- Проверьте сертификаты на материалы, особенно на корпус, крышку и уплотнительные поверхности. Марка стали должна соответствовать заданным температуре и давлению.
- При приемке не ограничивайтесь выборочным контролем. Осматривайте каждое изделие. Имейте на складе комплект калибров для проверки геометрии фланцев.
- Если есть малейшие сомнения в качестве, требуйте проведения выборочных контрольных гидроиспытаний в присутствии ваших представителей.
Внедрение этих правил позволяет создать культуру качества. Когда работники видят, что руководство заботится о качестве арматуры, они охотнее соблюдают правила. Доверие растет. Производительность тоже. Ведь надежный узел не требует переделки.
Документируйте все этапы. Журналы выдачи, акты списания, протоколы проверок. При проверке это будет вашим щитом. Бумага защищает не хуже клапана. В современном мире без документов никуда. Архив должен быть в порядке.
Ответы на частые вопросы
Можно ли использовать клапан повторно после демонтажа? Да, если он прошел дефектовку. Уплотнения нужно заменить, сальник перебрать. Корпус проверить на трещины. Если все в порядке — ставьте. Металл не стареет, если нет коррозии.
Чем смазывать резьбу шпинделя? Используйте термостойкие смазки. Обычное масло выгорит при высокой температуре. Графитная смазка подходит для умеренных температур. Для высоких — специальные составы. Читайте паспорт изделия.
Какой срок службы у клапанов? При правильной эксплуатации — до 20 лет и более. Но сальник и уплотнения меняются чаще. Ресурс зависит от циклов открытия-закрытия. Чем чаще работает, тем быстрее износ. Планируйте замену.
Где купить качественную арматуру? У проверенных поставщиков с репутацией. Запросите образцы перед крупной партией. Протестируйте их на своем оборудовании. Если все хорошо — заключайте контракт. Не верьте словам, верьте тестам.
Что делать, если клапан не закрывается полностью? Не применяйте усилие. Разберите привод, проверьте затвор. Возможно, попал мусор или деформировался шток. Насильственное закрытие приведет к поломке. Лучше остановиться и разобраться.
Заключение
В заключение, ГОСТ 28289-89 — это не устаревший документ, а актуальный свод жестких, но необходимых правил, выработанных десятилетиями опыта советской и российской энергетики. Его скрупулезное соблюдение производителем и столь же тщательный контроль качества со стороны заказчика — это страховка от миллионных убытков, вызванных внеплановыми остановами энергоблоков и дорогостоящим ремонтом. Не стоит недооценивать нормативы.
Инженерная культура складывается из мелочей. Соблюдение стандартов, внимательность к материалам, правильный монтаж — все это влияет на итоговый результат. Если вы хотите, чтобы ваша техника работала долго, начните с арматуры. Купите хорошие клапаны, проверьте их, установите по правилам. И забудьте о проблемах с герметичностью на долгие годы. Точка.
