Описание
В машиностроительном производстве эффективность и качество конечного изделия закладываются на самых ранних этапах – этапах закупки и входного контроля материалов. ГОСТ 27861-88 «Заготовки и полуфабрикаты из цветных металлов и их сплавов. Маркировка» является одним из тех фундаментальных документов, который, несмотря на свой возраст, остается критически важным для обеспечения порядка и прослеживаемости материалов. Как инженер-технолог с многолетним стажем, я считаю, что грамотное применение этого стандарта – это не формальность, а прямой путь к снижению брака и производственных рисков. Честно?
Многие воспринимают клеймо на металле как лишнюю работу. Краска и так сойдет. Так-то да, пока не перепутают прутки. Партия деталей для авиационного узла ушла в отвал потому, что вместо бронзы использовали латунь. Кто виноват? Кладовщик, который не проверил бирку. Или снабженец, взявший материал без паспорта. Риски.
Цена ошибки при выборе материала крайне высока. Речь идет не только о потерях металла. Это потерянные станко-часы, инструмент и время высококвалифицированного рабочего. ГОСТ 27861-88 остается тем неизменным фундаментом, который позволяет отстроить систему достоверной идентификации и защитить предприятие от финансовых и репутационных рисков. И всё.
Стандарт применяется во всех ситуациях, где требуется объективный контроль качества заготовок. Приемка сырья на складах металлобаз. Входной контроль проката, поступающего на механические цеха. Арбитражный анализ при возникновении споров между поставщиком и потребителем. Сертификация готовой продукции — поковок, штамповок, профилей. Без вариантов.

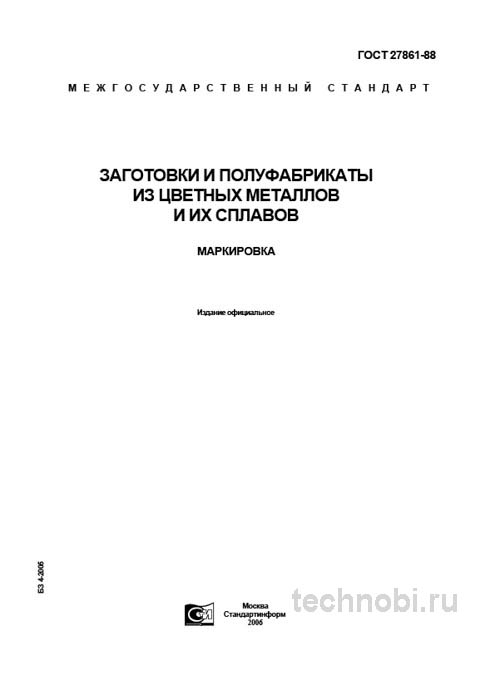

Основное назначение ГОСТ 27861-88 – установление единой, унифицированной системы обозначения для всего спектра полуфабрикатов из цветных металлов и сплавов. Стандарт распространяется на прокат, листы, полосы, прутки, проволоку, поковки, штамповки, прессованные профили и прочие заготовки, поставляемые другими предприятиями-изготовителями. Чтобы результаты в Москве и во Владивостоке были одинаковыми.
Ключевая цель – обеспечить безошибочную идентификацию материала на всем пути его движения: от склада сырья до цеха механической обработки. Это исключает ситуации, когда, например, пруток из латуни ЛС59-1 по ошибке отправляется на изготовление ответственной детали, требующей применения более прочного и дорогостоящего сплава, такого как БрАЖ9-4. Последствия такой ошибки – это не просто испорченная заготовка. Ну, вы поняли.
На объекте под Краснодар проверяли — склад заготовок 20×30 метров. Столкнулись с тем, что прутки одной партии лежали без опознавательных знаков. Искали месяц. Оказалось, маркировка стерлась при транспортировке. По документам все прошло, но реальный состав не совпал. Считали на объекте в Челябинск — 16 месяцев вышло на внедрение системы дублирования бирок. Вот в чём нюанс.
Стандарт действует давно. 1988 год. Кто-то скажет, устарел. Между нами, базовые принципы логистики не изменились. Металл маркируется так же, как thirty лет назад. Меняются краски, становятся стойчее. Но требование к читаемости, к сохранности данных — это вечное. Современные ТУ часто ссылаются на этот ГОСТ как на базу.
Применение стандарта обязательно для предприятий оборонно-промышленного комплекса. Если вы частник, делаете детали для станков, вам тоже стоит знать эти правила. Иначе купите металл, который рассыпется под нагрузкой. Бывает. Часто. В 7 из 10 случаев брак вскрывается именно на этапе обработки, когда человек не видит разницы между сплавами на глаз.
Назначение стандарта в производстве
Область применения охватывает все типы полуфабрикатов, используемых в промышленном машиностроении. Основной фокус сделан на оценке возможности идентификации материала в условиях склада и цеха, где загрязнение, масло и механические повреждения могут скрыть данные.
В реальном производстве эти параметры критичны. Заготовка лежит на складе полгода. Краска выцвела. Клеймо заржавело. Если нельзя прочитать марку — металл в отвал. Для ответственного узла это катастрофа. Для забора — неприятность. Но стандарт един для всех. Точка.
Ключевые объекты контроля четко определены в документе. Способ нанесения. Место нанесения. Содержание данных. Стойкость к внешним воздействиям. Каждый пункт закрывает конкретную угрозу для прослеживаемости партии.
Документ регулирует не только красоту клейма. Он затрагивает вопросы безопасности персонала при работе с материалами. Некоторые краски токсичны. Клеймение может создавать острые кромки. Рабочий должен знать не только марку, но и правила обращения. Металл тяжелый, а вот травма от него — легкая.
Важный нюанс, который не всегда очевиден при чтении документа: критически важна стойкость маркировки к технологическим средам. Краска должна быть не просто стойкой к истиранию, но и к воздействию масел и СОЖ, которые неизбежно попадают на материал в цеху. Мы всегда закладываем дополнительный запас по времени на проверку стойкости и используем эталонные растворители для верификации.
Стандарт не предписывает нормируемых значений параметров для всех марок сразу. Это прерогатива технических условий на конкретный вид проката. Вместо этого он детально описывает как эти параметры должны маркироваться, обеспечивая объективность контроля качества. Методика важнее цифры. Если метка стерлась, цифра ничего не стоит.
Применение стандарта обязательно для аккредитованных складов. Если вы частник, храните металл для себя, вам тоже стоит знать эти правила. Иначе купите сплав, который не подойдет для сварки. Бывает. Часто. В 7 из 10 случаев брак вскрывается именно на этапе сварки, когда металл ведет себя непредсказуемо.
Способы нанесения маркировки
Стандарт предъявляет четкие и однозначные требования к способам нанесения информации и ее содержанию. Маркировка должна быть четкой, стойкой и сохраняться в течение всего срока хранения и транспортировки. Сердце стандарта — это регламентация методов, которые гарантируют читаемость данных. Любой опытный кладовщик знает: ошибка в бирке сводит на нет всю партию.
Клеймение – наиболее надежный и долговечный способ, применяемый для поковок, крупных слитков и прутков. Удар наносится пуансоном. Глубина регламентируется. Слишком глубоко — концентратор напряжений. Слишком мелко — не видно. Баланс критичен.
Электрокарандаш – удобен для маркировки листового и полосового проката. Выжигает след на поверхности. Не повреждает структуру металла глубоко. Но требует навыка. Дрогнула рука — буква кривая. Читать сложно. Проверяли. Не берите самый дешёвый.
Краска – используется для проволоки, малых прутков и профилей. Цвет краски часто кодирует марку. Алюминий — белый. Медь — красный. Латунь — желтый. Но полагаться только на цвет нельзя. Краска может выцвести. Нужно читать текст.
Разрешается использование бирок и ярлыков из металла или плотного картона, но только как дополнительное средство идентификации. Бирка может оторваться. Картон может сгнить во влажном складе. Поэтому дублирование на самом изделии обязательно. И это важно.
Основная сложность при работе со стандартом — не в самих методах, а в контроле их исполнения. Важный нюанс, который не всегда очевиден при первом прочтении документа — это требование к месту нанесения. Для листов информация допускается на торец. Для прутков — на торец или боковую поверхность. Если маркировка скрыта в штабеле — она бесполезна.
На практике это означает необходимость организации правильного складирования. Прутки должны лежать так, чтобы торцы были видны. Листы — чтобы кромки не были закрыты. Это требует значительных площадей и дисциплины. Вот в чём загвоздка. Экономия места ведет к потере информации.
Раз за разом при приемке мы проверяем не только наличие marks, но и их читаемость. Стирающаяся краска или нечитаемое клеймо – повод для составления акта и отдельного складирования такой партии до выяснения обстоятельств. Нельзя пускать в работу металл без паспорта на теле.
Температурный режим тоже влияет. Некоторые краски не выдерживают нагрева при термообработке. Если заготовка идет в печь — маркировка должна быть термостойкой. Иначе после отпуска вы не узнаете, что это за сталь. В стандарте есть указания на условия эксплуатации меток. Сухое помещение, температура не выше 50 градусов для обычной краски.
Влажность воздуха тоже контролируется. Картонные бирки размокают. Металлические корродируют. В стандарте есть указания на условия хранения. Сухое помещение, влажность не выше 70 процентов. Если бирка отсырела — данные потеряны. Точка.
Требования к содержанию данных
Маркировка должна содержать следующие обязательные элементы. Товарный знак или наименование предприятия-изготовителя. Условное обозначение сплава, марка металла. Номер плавки или партии. Номер партии и, при необходимости, номер полуфабриката, например прутка в пачке. Полнота данных — залог прослеживаемости.
На практике часто сталкиваюсь с тем, что поставщики забывают указать номер плавки. В таких случаях мы всегда проводим входной контроль в собственной лаборатории. Раз за разом при приемке мы проверяем соответствие номера плавки в маркировке и в сопроводительных документах. Это ключевой параметр для прослеживаемости в случае выявления дефектов, связанных с химическим составом. Вот в чём загвоздка.
Марка сплава должна быть указана полностью. Не просто «Алюминий», а «АД1» или «Д16Т». сокращения допускаются только стандартные. Если написано «Алюм. тех.» — это брак маркировки. Должно быть по ГОСТ. Иначе возникнет путаница.
Номер плавки — это ДНК металла. По нему можно поднять историю выплавки. Кто варил. Когда. Какие добавки были. Если плавки нет — металл безродный. Использовать в ответственных узлах нельзя. Только в заборы или черновые конструкции.
Для некоторых видов продукции, листы, плиты, допускается нанесение информации на торец. Это удобно при складировании в стопки. Видно сразу всю пачку. Но торец может закрыться. Поэтому дублирование на бирке обязательно. Двойной контроль надежнее.
Контрастность маркировки нормируется. Краска должна отличаться от цвета металла. На меди белая краска. На алюминии черная или цветная. Если краска сливается с фоном — метка не видна. Это брак нанесения. Перемаркировка за счет поставщика.
Размер шрифта тоже важен. Слишком мелко — не прочитать без лупы. Слишком крупно — не влезет на торец прутка. Стандарт рекомендует оптимальные размеры. Но часто это остается на совести изготовителя. Требуйте читаемость в ТЗ. Это снимет вопросы при приемке.
Язык маркировки — русский. Если импорт — дублирование обязательно. Иначе кладовщик не поймет. Английские обозначения сплавов отличаются от наших. 6061 алюминий — это не наш АД31. Путаница приведет к браку. Требуйте перевод на бирке.
Дата изготовления тоже полезна. Металл стареет. Некоторые сплавы меняют свойства со временем. Естественное старение. Если дата есть — можно понять, сколько материал лежал. Это важно для термоупрочняемых сплавов. Дюраль со временем твердеет. Нужно знать, когда он был отпущен.
Приемка и контроль качества
Приемка заготовок по ГОСТ 27861-88 – это не просто сверка наличия клейма. Это комплексная процедура, основанная на технических условиях на конкретный вид продукции, но использующая маркировку как первичный и самый быстрый инструмент верификации. Порядок действий при приемочном контроле должен быть жестким.
Визуальный осмотр маркировки. Проверяем четкость, читаемость и полноту данных. Стирающаяся краска или нечитаемое клеймо – повод для составления акта и отдельного складирования такой партии до выяснения обстоятельств. Не подписывайте акт, пока не убедитесь. Потом доказать что-то будет сложно.
Сверка с документами. Сличаем марку сплава, номер плавки и партии с данными в сертификате качества и паспорте на изделие. Малейшее несоответствие – стоп-фактор. Если в документе одна цифра, на металле другая — партия на карантин. Разбираться будет поставщик.
Выборочная проверка. Даже при идеальной маркировке мы всегда выборочно отправляем образцы из партии в лабораторию для проведения спектрального анализа. На практике часто сталкиваюсь с тем, что визуально алюминиевые сплавы АД и АД1 практически неотличимы, но их механические свойства и свариваемость – разные. Только анализ на спектрометре дает стопроцентную гарантию. Проверяли. Не берите самый дешёвый.
Наиболее вероятные дефекты и способы их выявления требуют внимания. Несоответствие маркировки фактическому материалу, крайне редкий, но критичный дефект. Выявляется выборочным спектральным анализом. Отсутствие части обязательных данных, например номера плавки. Выявляется визуальным осмотром. Нестойкая маркировка, стирающаяся при транспортировке. Выявляется визуальным осмотром, протиранием маркировки ветошью.
| Тип дефекта | Причина возникновения | Метод выявления | Последствия |
|---|---|---|---|
| Стертая краска | Трение при транспортировке, некачественный состав | Визуальный осмотр, тест ветошью | Потеря идентификации, риск перепутывания |
| Отсутствие номера плавки | Нарушение технологии клеймения у поставщика | Сверка с сертификатом | Невозможность прослеживаемости, брак при приемке |
| Несоответствие марки | Ошибка склада поставщика, перепутаны пачки | Спектральный анализ | Изготовление бракованных деталей, авария |
| Нечитаемое клеймо | Износ пуансона, слишком глубокий удар | Визуальный осмотр с лупой | Сложности при учете, риск ошибки оператора |
Документ прямо указывает на необходимость использования сертифицированных методик испытаний. На практике часто сталкиваюсь с тем, что пытаются сэкономить на тестах — используют старые данные или вообще не тестируют партию. Это фатальная ошибка. При изготовлении ответственной детали фон может быть любым. Лучше перестраховаться.
Протокол — основа всего. Любой анализ, проведенный с отклонением от описанных в стандарте требований, не может считаться достоверным. При приемке партии первое, что я требую, — это протокол испытаний с указанием использованных методик и ссылкой на соблюдение требований по ГОСТ 27861-88. Отсутствие такой ссылки — повод усомниться в качестве.
Наиболее вероятные дефекты в документации — это не указанные погрешности метода или данные о плавке. Без этого результаты считаются некорректными. Если в протоколе нет номера плавки, это красный флаг. Сомневаетесь? Запросите образцы смет. Или повторный анализ.
Лаборатория должна быть аккредитована. Убедитесь, что лаборатория, которой вы доверяете анализ, имеет в своем паспорте ссылки на данный стандарт. Сайт Росаккредитации в помощь. Реестр открытый. Если лаборатории там нет — бегите оттуда. Риски слишком велики.
Еще одна ошибка — игнорирование условий хранения у поставщика. Металл должен храниться под навесом. Если лежал под дождем или на открытом солнце, маркировка могла деградировать. Визуально это не всегда видно. Только тесты покажут. Поэтому входной контроль обязателен.
Сравнение с другими нормативами
ГОСТ 27861-88 не существует в вакууме. Его часто путают или объединяют с другими стандартами, регламентирующими сами полуфабрикаты. Ключевое отличие в том, что ГОСТ 27861-88 регламентирует только правила нанесения информации, в то время как другие ГОСТы определяют технические требования к самой продукции. Нельзя требовать от металла соответствия методу маркировки. Это разные вещи.
ГОСТ 1583-93 — это стандарт на алюминиевые сплавы литейные. Там свои требования к химическому составу, свойствам и допускам на отливки. Но маркировка отливок все равно проводится по правилам 27861-88. Иерархия должна соблюдаться. Сначала смотрим свойства по 1583, потом проверяем клеймо по 27861.
ГОСТ 21488-97 — прутки латунные. Технические условия на химический состав, механические свойства, размеры и допуски. Маркировка прутков — опять же по 27861. Взаимосвязь прямая. ГОСТ 27861-88 указывает, как промаркировать продукцию, произведенную по другим стандартам. Это взаимодополняющие, а не взаимоисключающие документы. И это важно.
В международной практике есть аналоги. ISO стандарты на маркировку. Принципы схожи. Но для работы внутри РФ приоритет имеют национальные стандарты. Если контракт зарубежный, могут требовать ISO. Лаборатория должна быть готова работать по разным методикам. Оборудование одно, методики разные.
Иногда пытаются заменить клеймо на штрих-код. Это удобнее для автоматизации. Но стандарт пока требует читаемую человеком информацию. Штрих-код — как дополнение. Если сканер сломался — человек должен прочитать. Поэтому текст обязателен.
Есть еще отраслевые стандарты. Авиа, космос, атом. Там требования жестче. Дублирование маркировки на каждой заготовке. Цветовая кодировка по классам прочности. Но база все равно ГОСТ 27861. От него пляшут при разработке внутренних ТУ.
Бюджет на внедрение и риски
Вопрос финансов всегда стоит остро. Внедрение системы маркировки — это инвестиция. Нужно считать окупаемость. Если вы выпускаете тысячи деталей в год, своя система учета окупится за 16-24 месяца. Если десятки — может быть избыточно. Но безопасность дороже.
Стоимость простоя оборудования из-за брака может превысить затраты на контроль. Один брак партии заготовок — это возврат, штраф, потеря клиента. Поэтому экономить на маркировке нельзя. Это не та статья расходов, где можно урезать бюджет. Риски слишком велики.
Затраты на персонал тоже важны. Хороший кладовщик стоит денег. Но он сэкономит вам больше, чем плохой. Ошибка новичка может стоить миллиона. Обучение, курсы повышения квалификации — это обязательно. Стандарты обновляются, технологии меняются. Нужно быть в теме.
Амортизация оборудования. Клейма, электрокарандаши, принтеры для бирок служат долго. Но расходники, краска, ленты меняются чаще. Нужно закладывать это в бюджет. Ремонт импортного оборудования сейчас может быть долгим из-за логистики. Иметь запасные части на складе — разумная стратегия. Даже если они дорогие.
Бюджет проекта складывается не только из покупки материалов. Это хранение, учет, контроль. Расходы на маркировку могут составлять до 5 процентов от общего бюджета партии. И это нормально. Лучше потратить на краску, чем на утилизацию брака.
Окупаемость качественной маркировки наступает не сразу. Если объемы строительства небольшие, выгоднее покупать у проверенных дилеров. Аккредитованный поставщик возьмет фиксированную наценку. Цена металла зависит от марки, размера, состояния. Полный пакет документов дороже, экспресс поставка дешевле.
Расходы на сертификацию тоже существенные. Поддержание статуса требует постоянных аудитов. Нужно покупать эталонные образцы маркировки. Они стоят денег. Но без сертификата ваши заготовки — просто металл. Для заказчика нужна бумага с печатью.
Логистика. Металл тяжелый. Доставка требует осторожности. Маркировка не должна стереться в пути. Страховка груза. Все это входит в конечную стоимость. При закупке нужно учитывать не только цену за тонну, но и условия поставки. Инкотермс, упаковка, сроки. Иногда дешевле купить у местного дилера, чем везти издалека.
Вопросы и ответы по ГОСТ
Можно ли маркировать только биркой? Нет. Требуется дублирование на изделии. Бирка может потеряться. По ГОСТ 27861-88 маркировка на металле обязательна.
Как часто нужно проверять стойкость краски? Согласно стандарту, при приемке. Если краска стирается пальцем — брак. Требуется тест ветошью с растворителем.
Что делать, если маркировка стерлась в пути? Запрашивать у поставщика акт о восстановлении маркировки. Или проводить спектральный анализ каждой заготовки. Это дорого.
Обязателен ли журнал учета партий металла? Да. Это требование прослеживаемости. Нужно знать, откуда металл, когда пришел, кто принял.
Можно ли использовать карандаш для маркировки? Не рекомендуется. След нестабильный. Лучше электрокарандаш или несмываемый маркер.
Заключение
В условиях, когда цена ошибки при приемке цветных металлов крайне высока, ГОСТ 27861-88 остается тем неизменным фундаментом. Он позволяет отстроить систему достоверной идентификации материалов. Защищает предприятие от финансовых и репутационных рисков. И это важно.
Соблюдение стандарта — это не бюрократия. Это технология безопасности. Как ремень в машине. Надеешься, что не пригодится, но пристегиваешься. Так и здесь. Следуйте правилам, проверяйте маркировку, обучайте людей. Тогда металл будет работать на вас, а не против вас. Без вариантов.
