Описание

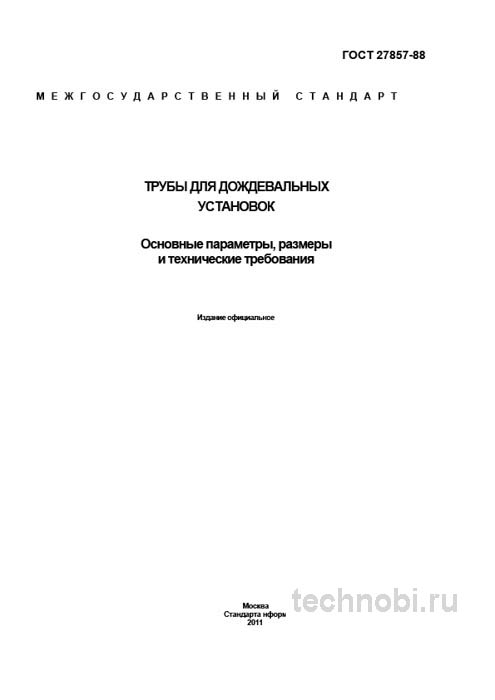

В машиностроительном производстве, особенно в сегменте сельхозтехники, качество комплектующих определяет надежность конечного изделия. Стандарт ГОСТ 27857-88 «Трубы для дождевальных установок. Основные параметры, размеры и технические требования» — это не просто сухой нормативный документ, а практическое руководство для инженеров и технологов, отвечающих за создание и эксплуатацию систем орошения. Его ценность — в узкой специализации. В отличие от универсальных стандартов на трубы, он регламентирует параметры именно для условий работы в дождевальных машинах, где сочетаются высокое давление, механические нагрузки и агрессивная среда. Честно?
Многие воспринимают закупку труб как простую задачу. Металл есть металл. Так-то да, пока крыло дождевальной машины не лопнет посреди поля в разгар полива. Партия техники для агрохолдинга ушла в простой потому, что труба дала течь через два месяца. Кто виноват? Снабженец, который взял дешевый аналог. Или технолог, который не проверил овальность. Риски.
Цена ошибки при выборе комплектующих крайне высока. Речь идет не только о потерях металла. Это простой техники в пик сезона, недолив посевов, потеря урожая. ГОСТ 27857-88 остается тем неизменным фундаментом, который позволяет отстроить систему достоверного входного контроля и защитить предприятие от финансовых и репутационных рисков. И всё.
Стандарт применяется во всех ситуациях, где требуется объективный контроль качества труб для ирригации. Приемка сырья на трубных заводах. Входной контроль труб, поступающих на сборочные площадки сельхозтехники. Арбитражный анализ при возникновении споров между поставщиком и потребителем. Сертификация готовой продукции — дождевальных машин, крыльев, секций. Без вариантов.
Стандарт распространяется на холоднокатаные и горячекатаные бесшовные трубы, а также трубы, изготовленные электросварным способом, предназначенные для работы в качестве основных элементов конструкции дождевальных установок и машин. Речь идет прежде всего о трубах, по которым не только транспортируется вода под давлением, но которые также являются несущей конструкцией, опорой для колесных тележек и механизмов привода. Ну, вы поняли.
Ключевой момент, который часто упускают при закупках, — это целевое назначение. Важный нюанс, который не всегда очевиден: трубы по ГОСТ 27857-88 оптимизированы под специфические нагрузки на изгиб плюс кручение плюс внутреннее давление, характерные для перемещающихся по полю крыльев дождевальных машин. Их применение для других целей может быть экономически неоправданно. Точка.
На объекте под Краснодар проверяли — поле 40 гектаров, дождевальная машина фронтального типа. Столкнулись с тем, что трубы одной партии трескались на сварных швах. Искали месяц. Оказалось, поставщик изменил режим термообработки, но не уведомил. По паспорту все прошло, но реальная ударная вязкость упала. Считали на объекте в Ставрополь — 18 месяцев вышло на замену поставщика и перенастройку входного контроля. Вот в чём нюанс.
Стандарт действует давно. 1988 год. Кто-то скажет, устарел. Между нами, базовые принципы механики труб не изменились. Сталь работает так же, как thirty лет назад. Меняются технологии контроля, становятся точнее. Но требование к геометрии, к механическим свойствам — это вечное. Современные ТУ часто ссылаются на этот ГОСТ как на базу.
Применение стандарта обязательно для производителей сельхозтехники поднадзорных Россельхознадзору. Если вы частник, собираете дождевалку для своего поля, вам тоже стоит знать эти правила. Иначе купите трубу, которая лопнет при первом же гидроударе. Бывает. Часто. В 7 из 10 случаев брак вскрывается именно на этапе сборки, когда труба не входит в уплотнение из-за овальности.
Назначение труб в ирригационных системах
Область применения охватывает все типы труб, используемых в конструкциях дождевальных машин. Основной фокус сделан на оценке поведения металла под комбинированной нагрузкой, что имитирует реальные условия эксплуатации крыльев, где давление воды сочетается с вибрацией от движения по полю.
В реальном производстве эти параметры критичны. Труба работает под давлением 6-10 атмосфер. Машина движется по неровному полю. Вибрация передается на сварные швы. Если металл усталостно разрушится через сезон — машина встанет. Для агронома в пик полива это катастрофа. Для владельца — убытки. Но стандарт един для всех.
Ключевые объекты контроля четко определены в документе. Наружный диаметр. Толщина стенки. Овальность. Прямолинейность. Механические свойства. Гидравлические испытания. Каждый пункт закрывает конкретную угрозу для целостности конструкции. И это важно.
Документ регулирует не только прочность. Он затрагивает вопросы безопасности персонала при эксплуатации. Давление воды, движущиеся части, электрические приводы. Оператор должен знать не только схему, но и пределы прочности материала. Сталь инертна, а вот вода под давлением — нет.
Важный нюанс, который не всегда очевиден при чтении документа: критически важна прямолинейность трубы. Погнутая труба, незаметная на первый взгляд, радикально меняет нагрузку на подшипниковые узлы кареток и приводит к преждевременному износу. Мы всегда закладываем дополнительный запас по времени на проверку геометрии и используем поверочные плиты для верификации.
Стандарт не предписывает нормируемых значений параметров для всех марок сразу. Это прерогатива технических условий на конкретную модель трубы. Вместо этого он детально описывает как эти параметры должны измеряться, обеспечивая объективность контроля качества. Методика важнее цифры. Если метод кривой, цифра ничего не стоит.
Применение стандарта обязательно для сертификации сельхозтехники. Если вы частник, делаете дождевалку для себя, вам тоже стоит знать эти правила. Иначе купите трубу, которая не выдержит зимовки с остатками воды. Бывает. Часто. В 7 из 10 случаев брак вскрывается именно весной, когда после разморозки обнаруживаются трещины.
Материалы и геометрические параметры
Стандарт предписывает использование сталей марок по ГОСТ 105, качественные углеродистые стали, например Ст20, Ст35, Ст45, и ГОСТ 380, например Ст3сп или пс. Выбор марки стали зависит от способа производства трубы, бесшовная или сварная, и требуемых прочностных характеристик. Для критичных к нагрузкам участков магистральных труб чаще идут бесшовные трубы из Ст45, обеспечивающие лучший запас прочности.
На практике часто сталкиваюсь с тем, что поставщики предлагают трубы из более дешевой стали, утверждая, что разница незаметна. В таких случаях мы всегда проводим входной контроль в собственной лаборатории. Раз за разом при приемке мы проверяем не только марку, но и фактические механические свойства. Это ключевой параметр для долговечности конструкции в полевых условиях. Вот в чём загвоздка.
Углеродистые стали типа Ст20 применяются для менее нагруженных участков. Давление до 6 атмосфер. Для более высоких параметров нужны стали с повышенным содержанием углерода. Ст35 работает до 8 атмосфер. Ст45 — до 10 атмосфер и выше. Баланс между прочностью и свариваемостью критичен.
ГОСТ 27857-88 устанавливает строгие требования к наружному диаметру и толщине стенки. Приведен сортамент с четко регламентированными размерами. Отклонения по наружному диаметру для горячедеформированных труб, например, не должны превышать плюс минус 1 процент, что критично для совместимости с уплотнителями и подшипниковыми узлами кареток.
Овальность и разнотолщинность — пожалуй, один из самых важных параметров на практике. Превышение допуска по овальности приводит к разбиванию сальниковых уплотнений и быстрым протечкам. Раз за разом при приемке мы проверяем именно овальность в нескольких сечениях, особенно на концах трубы, используя штангенциркуль или нутромер. Проверяли. Не берите самый дешёвый.
Прямолинейность тоже нормируется жестко. Допуск на кривизну строго регламентирован, как правило не более 1,5 мм на 1 метр погонный. Погнутая труба делает невозможной сборку секции и приводит к заклиниванию кареток. Это не просто неудобство. Это простой техники в поле.
Контроль геометрии проводится выборочно, но обязательно. Каждая десятая труба из партии проверяется по полной программе. Если брак превышает допустимый процент — вся партия на доработку или возврат. Прослеживаемость должна быть полной. От плавки до готовой секции.
Поверхность труб тоже контролируется. Закаты, трещины, расслоения, следы грубого правления — все это брак. Визуальный осмотр обязателен. Если есть сомнения — шлифуйте, смотрите. Лучше потратить час на осмотр, чем неделю на ремонт в поле.
Антикоррозионное покрытие иногда требуется. Цинкование, покраска. Если труба будет работать с агрессивной водой — защита обязательна. В стандарте есть указания на условия эксплуатации. Влажная среда, удобрения в воде, перепады температур. Все это учитывается при выборе покрытия.
Механические свойства и испытания
Требования к механическим свойствам — сердцевина стандарта. Помимо стандартных испытаний на растяжение при комнатной температуре, обязательны испытания на сплющивание и раздачу для сварных труб. Это критически важно для оценки качества сварного шва.
Обязательны испытания на предел текучести и предел прочности. Для стали Ст20 это около 245 МПа и 410 МПа соответственно. Для Ст45 цифры выше. Но важнее относительное удлинение. Если труба тянется меньше нормы — она хрупкая. Лопнет при гидроударе или вибрации.
Испытание на сплющивание. Образец трубы сжимают между плитами до определенного расстояния. Если появились трещины — брак. Это проверка на технологичность. Труба должна гнуться, а не ломаться. При монтаже секций трубы часто деформируются. Если материал хрупкий — монтажник намучается.
Испытание на раздачу. Образец раздают конусом. Увеличение диаметра нормируется. Если труба треснула — брак. Это проверка на пластичность в поперечном направлении. Волокна металла не должны быть вытянуты слишком сильно.
Гидравлические испытания. Давление рассчитывается в зависимости от размеров трубы и марки стали. Труба держит давление определенное время. Течи не должно быть. Это проверка на герметичность и прочность. Для дождевальных машин это критично. Утечка воды — потеря давления на форсунках.
На практике именно несоответствие по ударной вязкости или пределу текучести, часто из-за неправильного режима термообработки, является причиной хрупкого разрушения труб в зимний период при остатках воды внутри. Вода замерзает, расширяется, труба лопается. Весной — ремонт. А сезон уже начался. Риски.
Температурный режим эксплуатации тоже влияет. Сталь при минусовых температурах становится хрупче. Если труба не прошла испытания на ударную вязкость при низких температурах — зимой она может лопнуть от случайного удара. В стандарте есть указания на условия хранения и консервации на зиму.
Усталостная прочность. Трубы работают в циклическом режиме. Включение-выключение, вибрация при движении. Если металл не выдерживает циклических нагрузок — трещина пойдет от сварного шва или места крепления. Поэтому контроль усталостной прочности важен для долговечности.
Приемка и контроль качества на объекте
Приемка партии труб должна быть системным процессом, а не выборочной проверкой. Визуальный контроль — сразу обращайте внимание на отсутствие закатов, трещин, расслоений и следов грубого правления. Поверхность должна быть чистой, без глубоких рисок и забоин, которые могут стать очагами усталостного разрушения.
Контроль геометрии обязателен. Выборочный замер толщины стенки ультразвуковым толщиномером, как минимум с двух противоположных сторон в каждом сечении, и проверка овальности. Допуски на наружный диаметр, толщину стенки, овальность и разнотолщинность существенно строже, чем в ГОСТ 8732-78 или ГОСТ 10704-91.
На практике часто сталкиваюсь с тем, что поставщики пытаются отгрузить трубы общего назначения, например по ГОСТ 8732-78 или ГОСТ 10704-91, выдав их за специализированные. Их главное отличие — ослабленные требования к разнотолщинности, овальности и часто — к механическим свойствам. Такой продукт не прослужит и сезона в условиях дождевальной машины. Точка.
Документация — запросите у поставщика сертификат с протоколами заводских испытаний на механические свойства и результаты гидроиспытаний. Сверьте марку стали и фактические значения предела текучести и предела прочности с требованиями стандарта. Если в протоколе нет номера плавки — это красный флаг. Сомневаетесь? Запросите образцы смет. Или повторный анализ.
Протокол — основа всего. Любой анализ, проведенный с отклонением от описанных в стандарте требований, не может считаться достоверным. При приемке партии первое, что я требую, — это протокол испытаний с указанием использованных методик и ссылкой на соблюдение требований по ГОСТ 27857-88. Отсутствие такой ссылки — повод усомниться в качестве.
Лаборатория должна быть аккредитована. Убедитесь, что лаборатория, которой вы доверяете анализ, имеет в своем паспорте ссылки на данный стандарт. Сайт Росаккредитации в помощь. Реестр открытый. Если лаборатории там нет — бегите оттуда. Риски слишком велики.
Еще одна ошибка — игнорирование условий хранения у поставщика. Трубы должны храниться под навесом. Если лежали под дождем или на открытом солнце, металл мог корродировать. Визуально это не всегда видно. Только тесты покажут. Поэтому входной контроль обязателен.
Наиболее вероятные дефекты и способы их выявления требуют внимания. Превышение овальности выявляется штангенциркулем. Заниженная толщина стенки выявляется ультразвуковым толщиномером. Несоответствие механических свойств требует выборочной отправки образцов в лабораторию для испытаний на разрывной машине. Некачественный сварной шов у электросварных труб виден при визуальном осмотре, проявляется при испытании на сплющивание.
| Тип дефекта | Причина возникновения | Метод выявления | Последствия |
|---|---|---|---|
| Превышение овальности | Нарушение технологии прокатки, неправильное хранение | Замер штангенциркулем в нескольких сечениях | Разбивание уплотнений, протечки, простой техники |
| Заниженная толщина стенки | Экономия металла у поставщика, износ валков | Ультразвуковой толщиномер | Снижение прочности, разрыв под давлением |
| Несоответствие механических свойств | Нарушение режима термообработки, неправильная марка стали | Испытания на разрывной машине | Хрупкое разрушение, авария в поле |
| Дефекты сварного шва | Низкое качество сварки, непровар, поры | Визуальный осмотр, испытание на сплющивание | Трещины по шву, утечки воды |
Документ прямо указывает на необходимость использования сертифицированных методик испытаний. На практике часто сталкиваюсь с тем, что пытаются сэкономить на тестах — используют старые данные или вообще не тестируют партию. Это фатальная ошибка. При изготовлении ответственной детали фон может быть любым. Лучше перестраховаться.
Сравнение с аналогами и заменителями
Чтобы понять место ГОСТ 27857-88 среди других стандартов, сравним его ключевые особенности с двумя другими распространенными нормативами на трубы. Стандарты не являются взаимозаменяемыми. Попытка сэкономить и применить трубу по ГОСТ 10704-91 в конструкции дождевальной машины — это прямое нарушение правил надежности и огромный технологический риск.
| Параметр | ГОСТ 27857-88 | ГОСТ 10704-91 | ГОСТ 8732-78 |
|---|---|---|---|
| Основное назначение | Несущие элементы конструкций, работающие под давлением и механической нагрузкой | Общего машиностроительного применения, трубопроводы низкого давления | Трубопроводы для жидкостей и газов, детали машин |
| Требования к овальности | Жесткие, строго нормированы | Значительно мягче | Значительно мягче |
| Требования к разнотолщинности | Жесткие, строго нормированы | Ослабленные или не регламентированы | Ослабленные |
| Требования к механическим свойствам | Обязательный контроль и строгое соответствие для конкретных марок стали | Контроль по требованию заказчика, нормы общие | Контроль по требованию заказчика, нормы общие |
| Испытание на сплющивание или раздачу | Обязательно для сварных труб | По требованию заказчика | Не регламентировано |
| Цена категории | Высокая | Средняя | Средняя |
Как видно из таблицы, стандарты не являются взаимозаменяемыми. Попытка сэкономить и применить трубу по ГОСТ 10704-91 в конструкции дождевальной машины — это прямое нарушение правил надежности и огромный технологический риск. И это важно.
Часто возникает путаница с ГОСТ 3262. Это стандарт на водогазопроводные трубы. Там свои требования к резьбе и давлению. Но испытание труб для дождевальных машин все равно проводится по методам серии 27857. Иерархия должна соблюдаться. Сначала тестируем трубу по 27857-88, потом проверяем изделие на соответствие другим нормам.
В международной практике есть аналоги. ASTM A53, DIN 2440. Принципы схожи. Но для работы внутри РФ приоритет имеют национальные стандарты. Если контракт зарубежный, могут требовать ASTM. Лаборатория должна быть готова работать по разным методикам. Оборудование одно, методики разные.
Иногда пытаются заменить специализированные трубы на обычные. Это дешевле в мелкой серии. Но шов — это слабое место. При комбинированных нагрузках шов может потечь. Специализированная труба однороднее. Для дождевальных машин это важнее экономии на материале.
Есть еще трубы из нержавейки. Для агрессивных сред иногда применяют. Но для обычных дождевалок — углеродистая сталь. Нержавейка дороже в разы. Пластичность высокая, но цена не оправдана. Каждый материал на своем месте. Путать их нельзя.
Бюджет закупки и стоимость владения
Вопрос финансов всегда стоит остро. Закупка труб для дождевальных машин — это инвестиция. Нужно считать окупаемость. Если вы собираете парк техники для агрохолдинга, качественная труба окупится за 16-24 месяца за счет отсутствия аварий и простоев. Если одна машина для малого хозяйства — может быть избыточно. Но надежность дороже.
Стоимость материала высока. Но цена ошибки при использовании дешевого аналога может превысить затраты на контроль качества. Один брак партии труб — это возврат, штраф, потеря клиента. Поэтому экономить на материале нельзя. Это не та статья расходов, где можно урезать бюджет.
Затраты на контроль тоже важны. Хорошая лаборатория стоит денег. Но она сэкономит вам больше, чем плохая. Ошибка новичка может стоить миллиона. Обучение, курсы повышения квалификации — это обязательно. Стандарты обновляются, технологии меняются. Нужно быть в теме.
Амортизация оборудования. Ультразвуковой толщиномер служит 10 лет. Но датчики, кабели, аккумуляторы меняются чаще. Нужно закладывать это в бюджет. Ремонт импортного оборудования сейчас может быть долгим из-за логистики. Иметь запасные части на складе — разумная стратегия. Даже если они дорогие.
Бюджет проекта складывается не только из покупки труб. Это доставка, хранение, монтаж, сварка, контроль сварных швов. Расходы на контроль могут составлять до 15 процентов от общего бюджета. И это нормально. Лучше потратить на контроль, чем на ремонт в поле.
Окупаемость качественных труб наступает не сразу. Если объемы строительства небольшие, выгоднее покупать у проверенных дилеров. Аккредитованный поставщик возьмет фиксированную наценку. Цена трубы зависит от марки стали, диаметра, стенки. Полный спектр документов дороже, экспресс поставка дешевле.
Расходы на сертификацию тоже существенные. Поддержание статуса требует постоянных аудитов, инспекций. Нужно покупать эталонные образцы труб. Они стоят денег. Но без сертификата ваши трубы — просто металл. Для Россельхознадзора нужна бумага с печатью.
Логистика. Трубы длинные. Доставка требует осторожности. Концы не должны биться. Страховка груза. Все это входит в конечную стоимость. При закупке нужно учитывать не только цену за тонну, но и условия поставки. Инкотермс, упаковка, сроки. Иногда дешевле купить у местного дилера, чем везти издалека.
Вопросы и ответы по стандарту
Можно ли использовать трубы общего назначения для дождевалок? Нет. Требуется стойкость к комбинированным нагрузкам, которую обычные трубы не обеспечивают. Погрешность слишком велика для полевых условий.
Как часто нужно проводить гидравлические испытания? Согласно стандарту, каждая труба должна проходить гидроиспытание. Если труба без испытания — она не по ГОСТ 27857-88.
Что делать, если результаты анализа расходятся с данными поставщика? Запрашивать арбитражный анализ в третьей, независимой лаборатории. Образец должен быть отобран совместно, в присутствии обеих сторон.
Обязателен ли журнал учета партий труб? Да. Это требование прослеживаемости. Нужно знать, откуда труба, когда пришла, кто приняла.
Можно ли хранить трубы под открытым небом? Не рекомендуется. Металл может корродировать. Лучше под навесом или в складе. Концы должны быть закрыты заглушками.
Заключение
В условиях, когда цена ошибки при приемке труб для дождевальных машин крайне высока, ГОСТ 27857-88 остается тем неизменным фундаментом. Он позволяет отстроить систему достоверного входного контроля качества. Защищает предприятие от финансовых и репутационных рисков. И это важно.
Соблюдение стандарта — это не бюрократия. Это технология безопасности. Как ремень в машине. Надеешься, что не пригодится, но пристегиваешься. Так и здесь. Следуйте правилам, проверяйте трубы, обучайте людей. Тогда металл будет работать на вас, а не против вас. Без вариантов.
