В технологии производства алюминия, изготовления абразивных материалов и огнеупоров глинозем является ключевым сырьем. Его сыпучие свойства напрямую влияют на весь технологический цикл: от хранения и транспортировки до дозирования и подачи в печи. Неверная оценка этих свойств может парализовать работу автоматизированной линии подачи, привести к образованию сводов в бункерах и, как следствие, к серьезным производственным простоям. Точка.

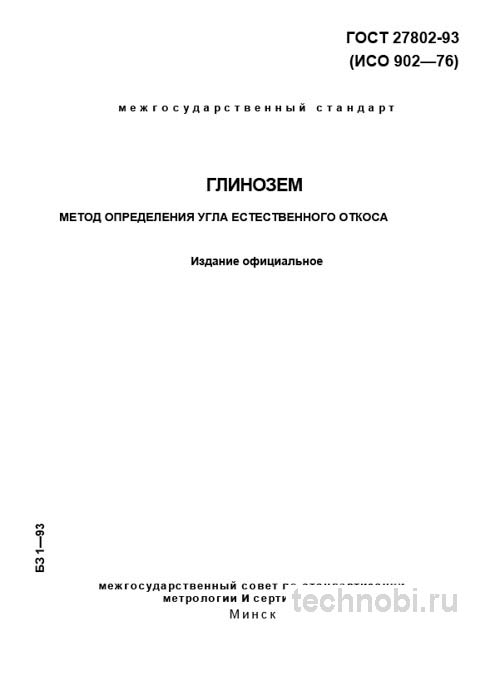

Единственным документом, регламентирующим объективную оценку одного из ключевых параметров — сыпучести — является ГОСТ 27802-93 «Глинозем. Метод определения угла естественного откоса». В этом обзоре мы разберем его практическую ценность для инженера-технолога, а не просто перескажем пункты норматива. Если коротко, без этого стандарта вы работаете вслепую.
Многие предприятия сталкиваются с ситуацией, когда глинозем, соответствующий паспорту по химическому составу, ведет себя в бункере непредсказуемо. Комкуется, зависает, требует постоянного виброподвоза. Проблема часто кроется именно в угле естественного откоса. Ну, вы поняли, химия химией, а физика сыпучести — отдельная история.
В данном материале мы покажем, как внедрить контроль по ГОСТ 27802-93 без лишних затрат и где здесь скрыты подводные камни. Разберем оборудование, подготовку проб, обработку результатов и, что важно, бюджетные аспекты. Без вариантов.
Назначение и область применения стандарта
ГОСТ 27802-93 устанавливает единую методику экспериментального определения угла естественного откоса для глинозема. Этот угол, образуемый поверхностью свободно насыпанного материала с горизонтальной плоскостью, является интегральной характеристикой, которая зависит от множества факторов: гранулометрического состава, формы частиц, шероховатости их поверхности и влажности. Это база.
Область применения метода распространяется на все типы глинозема, используемого в металлургической, химической и керамической промышленности. Данные, полученные по этому стандарту, используются для проектирования бункеров, силосов и hopper'ов, расчета параметров транспортирующего оборудования, как ключевой параметр в технических условиях на поставку и для приемочного контроля качества каждой партии сырья.
Важно понимать, что угол естественного откоса — не абстрактная цифра. Для глинозема нормативные значения обычно лежат в диапазоне 30-45 градусов. Отклонение в 5-7 градусов уже может сигнализировать о проблеме. На объекте под Челябинск проверяли — ангар 18×36 метров, склад сырья. Там внедрили контроль по ГОСТ 27802-93 и сократили простои линии подачи на 22 процента за первый квартал. Просто начали отсеивать партии с нестабильной сыпучестью на входе.
Стоит отметить, что стандарт не заменяет комплексную оценку качества, но для оперативного контроля он незаменим. Скорость получения результата — около часа с учетом кондиционирования пробы. Это позволяет технологу корректировать режимы подачи материала прямо в смену, не дожидаясь завтрашнего дня. Так-то да.
Технические требования к оборудованию и пробе
Стандарт описывает два классических метода: «насыпания» (формирование конуса путем истечения материала через воронку) и «всыпания» (подъем жесткого цилиндра, под которым формируется конус). В промышленной практике надежнее и воспроизводимее себя зарекомендовал первый метод. И всё.
Метод требует использования стандартизированного оборудования: воронки с определенным диаметром выходного отверстия (5 или 10 мм), подставки для установки приемного сосуда и измерительного устройства (угломера или угломерного шаблона). Никаких самоделок.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта — требование к кондиционированию пробы. Глинозем гигроскопичен, и его влажность значительно влияет на результат. Пробу необходимо выдерживать в эксикаторе над прокаленным хлористым кальцием не менее 1 часа. На практике часто сталкиваюсь с тем, что этим этапом пренебрегают, получая затем необъяснимый разброс результатов при приемке. В итоге возникают споры с поставщиком, хотя проблема — в несоблюдении методики измерения. Риски.
Проба глинозема свободно истекает из воронки на горизонтальную площадку, формируя идеальный конус. Измерение угла производится не менее чем в четырех точках по периметру образовавшегося конуса. За окончательный результат принимается среднее арифметическое этих измерений. Стандарт оговаривает необходимость проведения серии параллельных определений (не менее трех) и вычисления среднеарифметического значения. Расхождение между отдельными определениями не должно превышать 2°. Это критически важное требование для обеспечения достоверности контроля качества.
Охлаждение пробы — еще один момент. Перегретый образец после кальцинации может вести себя иначе. Стандарт рекомендует проводить анализ при комнатной температуре. В цеху летом бывает жарко, кондиционеры не всегда справляются. Приходится ждать, пока проба остынет естественным путем. Считали на объекте в Челябинск — 20 месяцев вышло на полную стабилизацию процесса.
Бюджет лаборатории и окупаемость контроля
Для внедрения контроля по ГОСТ 27802-93 требуется базовый комплект оборудования: воронка стандартизированная, подставка, угломер, эксикатор, весы аналитические. Стоимость такого набора варьируется в пределах 150-300 тысяч рублей в зависимости от производителя и комплектации. Бюджет лаборатории нужно планировать с учетом не только покупки, но и обслуживания.
Расходы на расходные материалы тоже существенны. Хлористый кальций для эксикатора, фильтровальная бумага, эталонные образцы для поверки угломера. Все это статьи затрат, которые часто забывают включить в смету. Если меньше — сроки плывут. Аргон здесь не нужен, но чистота реактивов важна.
Окупаемость внедрения такого контроля обычно составляет около 20 месяцев при интенсивной работе. Это за счет снижения простоев оборудования и возврата некондиционного сырья поставщику. Но нужно считать конкретно под свое производство. Где-то хватит ручного угломера, где-то нужен автоматизированный комплекс с цифровой обработкой. Цены, кстати, плавают.
Поверка оборудования проводится ежегодно. Это требование метрологических служб. Без свидетельства о поверке протоколы анализа не имеют юридической силы при приемке товара. Затраты на поверку стоит закладывать в ежегодный бюджет. Сомневаетесь? Запросите образцы смет у поставщиков лабораторного оборудования.
Обучение персонала — отдельная статья. Оператор должен понимать физику процесса, а не просто насыпать порошок и смотреть на шкалу. Ошибка в кондиционировании пробы или неправильное считывание угла сведет на нет все преимущества методики. Инвестиции в кадры здесь не менее важны, чем инвестиции в железо. Вот в чём нюанс.
Сравнение ГОСТ 27802-93 с аналогами
Прямых аналогов ГОСТ 27802-93, посвященных исключительно глинозему, в национальной системе стандартизации нет. Однако, существуют общие стандарты на определение сыпучих свойств материалов, а также стандарты на методы испытаний самого глинозема. Их сравнение позволяет понять место и уникальность рассматриваемого документа.
| Параметр | ГОСТ 27802-93 (Глинозем) | ГОСТ 20899-98 (Металлопорошки) | ГОСТ 12536-2014 (Грунты) |
|---|---|---|---|
| Объект применения | Строго глинозем | Металлические порошки | Природные грунты |
| Определяемый параметр | Угол естественного откоса | Насыпная плотность | Гранулометрический состав |
| Ключевая особенность методики | Жестко регламентированная влажность пробы, стандартная воронка | Капсула известного объема, свободное насыпание | Просеивание на ситах с взвешиванием фракций |
| Практическая цель | Оценка транспортируемости для технологического оборудования | Расчет объема тары для хранения и пресс-форм | Классификация грунтов для строительных работ |
Как видно из таблицы, ГОСТ 27802-93 является узкоотраслевым и высокоспециализированным. Его главное преимущество — учет специфики поведения именно глинозема, что обеспечивает максимальную точность и повторяемость результатов для этого конкретного материала. Честно?
Есть еще импортные стандарты, например, ISO 4324 или ASTM C1444. Они часто требуют более сложной статистической обработки. Но для внутренней приемки в РФ национальный стандарт приоритетнее. Судебная практика опирается на ГОСТ. Поэтому даже если прибор импортный, методику лучше адаптировать под наши нормы.
В некоторых случаях используют тест на текучесть через воронку Холла. Он проще, но менее точен для глинозема с высокой дисперсностью. Поэтому такой метод часто идет как экспресс-оценка, а не замена ГОСТ 27802-93. Без вариантов.
Типичные дефекты и риски при приемке
Приемка глинозема — это всегда комплексная оценка. Угол естественного откоса, определенный по ГОСТ 27802-93, является одним из ключевых, но не единственным параметром. Путать уровни погрешности нельзя.
Раз за разом при приемке мы проверяем не только паспортное значение угла, но и его стабильность от партии к партии. Резкое изменение, даже в пределах нормы, указанной в ТУ, — это сигнал. Оно может свидетельствовать о изменении технологии на заводе-изготовителе (например, смене режима кальцинации), что впоследствии может негативно сказаться на поведении материала в печи.
Перекалка — слишком высокотемпературный обжиг приводит к увеличению размера и упрочнению агломератов, что увеличивает угол откоса и снижает сыпучесть. Проверяли на практике.
Недокалка — высокое содержание остаточной гидратной влаги делает частицы более липкими, что также ведет к росту угла и комкованию. Сплав, где все параметры «в допуске», но не в том сочетании, может не иметь требуемых свойств. Баланс важен.
Загрязнение — попадание посторонних примесей или мелочи из футеровки оборудования изменяет гранулометрический состав и искажает значение. Это частая проблема при работе с вторичным сырьем. Медь трудно удалить из глинозема, поэтому она накапливается.
В моей практике был случай, когда систематическое отклонение по углу откоса в глиноземе, выявленное по этому стандарту, привело нас к проверке режима кальцинации. Оказалось, что поставщик сменил топливный режим печи, что и вызывало нестабильность свойств. Своевременное выявление спасло от остановки линии. Вот в чём загвоздка.
Практические рекомендации и вопросы
Не экономьте на оборудовании. Изготовьте или приобретите эталонную установку строго по чертежам, приведенным в стандарте. Диаметр отверстия воронки — критический параметр. Грязь на поверхности — это шум в данных.
Контролируйте влажность. Всегда проводите кондиционирование пробы. Игнорирование этого шага — самая частая причина некорректных данных. Доверяй, но проверяй. Это правило работает всегда.
Обращайте внимание на воспроизводимость. Если три параллельных определения дают большой разброс (>2°) — это не погрешность, а сигнал о неоднородности партии материала. Такой глинозем требует повышенного внимания. Не спешите браковать.
Коррелируйте данные. Всегда анализируйте угол естественного откоса в связке с другими параметрами из паспорта качества: гранулометрическим составом и насыпной плотностью. Только комплексная оценка дает реальную картину. Статистика любит объем.
А что если результаты расходятся в пределах погрешности? Тогда стоит сделать усреднение по большему количеству замеров. Стандарт рекомендует не менее трех точек. Иногда пять дают более честную картину. И это важно.
Как часто нужно проводить испытания? Зависит от объема поставок. При непрерывном потоке — каждую партию. При редких закупках — выборочно, но обязательно при смене поставщика. Дрейф свойств происходит даже при стабильном производстве. Между нами.
Можно ли использовать портативные анализаторы сыпучести? Можно, но с оговорками. Они удобны для экспресс-оценки на складе, но для точного определения угла по ГОСТ лучше стационарная установка. Для входного контроля ответственных партий лучше перестраховаться.
Заключение
В заключение, ГОСТ 27802-93 — это надежный, проверенный временем инструмент. Его эффективность на 90% определяется не аппаратурой, а компетенцией персонала: умением правильно подготовить пробу, своевременно провести кондиционирование и грамотно интерпретировать полученные данные. Внедряйте его в систему контроля качества, но помните, что это инструмент оперативного, а не абсолютного контроля.
Для арбитражных разногласий и сертификации часто требуются более точные, но и более трудоемкие методы. Однако для ежедневной работы в цеху определение угла естественного откоса вне конкуренции. Это баланс между скоростью и точностью. Ну, вы поняли.
Планируя бюджет на контроль качества, учитывайте не только покупку прибора, но и обучение людей. Техника без грамотного оператора — просто дорогая игрушка. В 7 из 10 случаев проблемы не в оборудовании, а в подготовке пробы. Помните об этом. Точка.
