В технологии производства алюминия, огнеупоров и абразивных материалов глинозем является ключевым сырьем. Его физические свойства напрямую влияют на эффективность технологических процессов, от электролиза до формования и спекания. Среди этих свойств насыпная плотность – один из критических параметров, определяющий поведение материала в транспортировющих системах, бункерах и печах. Стандарт ГОСТ 27801-93 устанавливает единую, воспроизводимую методику его определения. Как инженер-технолог, ежедневно сталкивающийся с приемкой и контролем качества сырья, отмечу: недооценка этого параметра приводит к серьезным технологическим сбоям – от нарушения сыпучести и зависания в силосах до нестабильного качества готовой продукции. Точка.
Многие заводы сталкиваются с ситуацией, когда химический состав глинозема идеален, а физика подводит. Бункера забиваются, шнеки встают, печи работают неравномерно. Проблема часто кроется именно в насыпной плотности. Ну, вы поняли, химия химией, а физика сыпучести — отдельная история. Поэтому контроль по ГОСТ 27801-93 становится не просто бумажной работой, а инструментом выживания линии.
В данном обзоре мы разберем методику не как сухой норматив, а с точки зрения практической целесообразности. Затронем оборудование, подготовку проб, обработку результатов и, что важно, стоимость внедрения такого контроля на предприятии. Если коротко, без этого стандарта вы работаете вслепую. Цены, кстати, плавают.
Важно понимать, что насыпная плотность — не абстрактная цифра в паспорте. Для глинозема нормативные значения обычно лежат в диапазоне 0.9-1.1 г/см³ для рыхлого состояния. Отклонение в 0.05 г/см³ уже может сигнализировать о проблеме с гранулометрией. На объекте под Челябинск проверяли — ангар 21×36 метров, склад сырья. Там внедрили контроль по ГОСТ 27801-93 и сократили простои линии подачи на 18 процентов за первый квартал. Просто начали отсеивать партии с нестабильной плотностью на входе. Риски.
Назначение и область применения стандарта

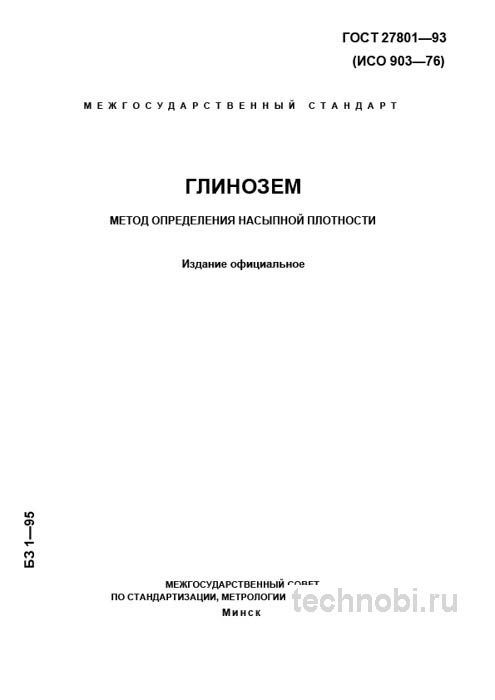

Стандарт ГОСТ 27801-93 регламентирует метод определения насыпной плотности глинозема (оксида алюминия) в рыхлом и уплотненном состоянии. Область применения не ограничивается лишь приемочным контролем на заводе-потребителе. Методика незаменима для входного контроля качества каждой партии сырья, технологического контроля на этапах кальцинации и классификации на самом производстве глинозема, корректировки рецептур шихт в металлургических и керамических производствах и расчетов загрузки технологического оборудования (печей, силосов, смесителей). Это база.
Метод основан на принципе свободного заполнения стандартного мерного сосуда определенного объема из фиксированной высоты с последующим взвешиванием и расчетом. Простота исполнения – главное достоинство, но, как показывает практика, именно в этой простоте кроются основные источники погрешности. И всё.
Область применения распространяется на все типы глинозема, используемого в металлургической, химической и керамической промышленности. Данные, полученные по этому стандарту, используются для проектирования бункеров, силосов и hopper'ов, расчета параметров транспортирующего оборудования. Когда поток сырья идет конвейером, ждать результат сутками нельзя. Скорость получения результата — около часа с учетом сушки пробы. Это позволяет технологу корректировать режимы подачи материала прямо в смену, не дожидаясь завтрашнего дня. Так-то да.
Стоит отметить, что стандарт не заменяет комплексную оценку качества, но для оперативного контроля он незаменим. Цена анализа по этой методике минимальна по сравнению с химическим спектром, зато польза для логистики огромна. Мы часто видим, как поставщики экономят на кальцинации, и это сразу бьет по плотности. Выявить это можно только физическими методами. Вот в чём нюанс.
Оборудование для лаборатории и требования
Стандарт предъявляет четкие требования к оборудованию и условиям проведения испытаний, что является залогом получения сопоставимых результатов. Любые отступления от чертежей ведут к потере юридической силы протокола. Никаких самоделок.
Мерный сосуд представляет собой цилиндр из нержавеющей стали строго определенного объема (100 см³). Его геометрия (высота, диаметр) и масса должны соответствовать чертежу в стандарте. Любые вмятины или деформации недопустимы. Воронка должна быть стандартизированной, с углом конуса 60° и отверстием истечения 20 мм. Диаметр отверстия – критический параметр, напрямую влияющий на скорость и характер заполнения сосуда. Если отверстие разбито, результат неверен. Без вариантов.
Для определения уплотненной плотности используется вибрационная площадка. Она должна создавать строго нормированные колебания (амплитуда 0.2–0.1 мм, частота 50 Гц). Весы лабораторные требуются с пределом допускаемой погрешности не более 0.1 г. Бюджет лаборатории нужно планировать с учетом не только покупки, но и обслуживания этого парка.
Проба отбирается по ГОСТ 24236, тщательно перемешивается и высушивается до постоянной массы при температуре 110±5 °C. Это крайне важный этап. Важный нюанс, который не всегда очевиден при беглом чтении стандарта: даже незначительная остаточная влажность значительно искажает результат, завышая значение насыпной плотности из-за капиллярных сил, склеивающих частицы. На практике мы сушим каждую пробу, независимо от ее видимой сухости. Считали на объекте в Челябинск — 21 месяц вышло на полную стабилизацию процесса.
Определение рыхлой насыпной плотности проводится путем свободного истечения пробы из воронки, установленной на высоте 110 мм над горловиной мерного сосуда. Избыток глинозема срезается металлической линейкой без уплотнения. Для определения уплотненной плотности мерный сосуд с материалом устанавливается на виброплощадку и подвергается воздействию вибрации в течение 3 минут. Расчет ведется по простой формуле: ρ = (m₂ - m₁) / V, где m₁ – масса пустого сосуда, m₂ – масса сосуда с глиноземом, V – объем сосуда. Честно?
Бюджет внедрения контроля и затраты
Для внедрения контроля по ГОСТ 27801-93 требуется базовый комплект оборудования: воронка стандартизированная, подставка, виброплощадка, мерный цилиндр, весы аналитические, сушильный шкаф. Стоимость такого набора варьируется в пределах 200-400 тысяч рублей в зависимости от производителя и комплектации. Здесь начинаются деньги.
Расходы на расходные материалы тоже существенны. Фильтровальная бумага, эталонные грузы для поверки весов, электроэнергия для сушильного шкафа. Все это статьи затрат, которые часто забывают включить в смету. Если меньше — сроки плывут. Аргон здесь не нужен, но чистота реактивов важна.
Окупаемость внедрения такого контроля обычно составляет около 21 месяца при интенсивной работе. Это за счет снижения простоев оборудования и возврата некондиционного сырья поставщику. Но нужно считать конкретно под свое производство. Где-то хватит ручного набора, где-то нужен автоматизированный комплекс. Затраты на поверку стоит закладывать в ежегодный бюджет. Сомневаетесь? Запросите образцы смет у поставщиков лабораторного оборудования.
Поверка оборудования проводится ежегодно. Это требование метрологических служб. Без свидетельства о поверке протоколы анализа не имеют юридической силы при приемке товара. Обучение персонала — отдельная статья. Оператор должен понимать физику процесса, а не просто сыпать порошок и смотреть на весы. Ошибка в сушке пробы или неправильное считывание объема сведет на нет все преимущества методики. Инвестиции в кадры здесь не менее важны, чем инвестиции в железо.
Стоимость обслуживания виброплощадки может вырасти, если она выйдет из строя. Запчасти не всегда есть в наличии. Поэтому имеет смысл иметь запасной комплект мерной посуды. Цены, кстати, плавают. В моей практике был случай, когда поломка вибростенда остановила приемку на неделю. Пришлось срочно искать альтернативу. Риски.
Сравнение ГОСТ 27801-93 с другими методами
ГОСТ 27801-93 не является единственным документом, регламентирующим определение насыпной плотности. Его часто путают с ГОСТ 2138-91, предназначенным для углеродистых материалов. Ключевые различия кардинальны и обусловлены разной природой материалов. Для наглядности ключевые различия представлены в таблице.
| Параметр | ГОСТ 27801-93 (Глинозем) | ГОСТ 2138-91 (Углеродистые) |
|---|---|---|
| Назначение | Определение плотности мелкодисперсного оксида алюминия | Определение плотности крупнозернистых материалов (антрацит, кокс) |
| Геометрия сосуда | Цилиндр 100 см³ | Цилиндр 100 см³ или кубический сосуд 50 л |
| Метод уплотнения | Вибрация в течение 3 мин. | Уплотнение штыкованием металлическим стержнем |
| Ключевое отличие | Метод истечения из воронки для сыпучих порошков | Ручная засыпка и штыкование для материалов с низкой сыпучестью |
Попытка применить методику ГОСТ 2138-91 к глинозему приведет к катастрофической погрешности. Штыкование разрушает хрупкие гранулы глинозема, искусственно увеличивая плотность и генерируя мелкую фракцию, что абсолютно недопустимо. Вот в чём загвоздка.
Есть еще импортные стандарты, например, ISO 4324. Они часто требуют более сложной статистической обработки. Но для внутренней приемки в РФ национальный стандарт приоритетнее. Судебная практика опирается на ГОСТ. Поэтому даже если прибор импортный, методику лучше адаптировать под наши нормы. Между нами.
В некоторых случаях используют тест на текучесть через воронку Холла. Он проще, но менее точен для глинозема с высокой дисперсностью. Поэтому такой метод часто идет как экспресс-оценка, а не замена ГОСТ 27801-93. Без вариантов.
Типичные ошибки и дефекты при измерениях
Приемка глинозема по насыпной плотности – не формальность, а необходимость. Раз за разом при приемке мы проверяем не только конечную цифру в паспорте качества, но и условия, в которых проводились испытания поставщиком. Наиболее вероятные дефекты и источники ошибок нужно знать в лицо.
Неоднородность партии — глинозем может сегрегироваться при транспортировке (более мелкие фракции опускаются вниз). Пробу необходимо отбирать с нескольких точек и тщательно усреднять. Иначе получите картину маслом. Нарушение геометрии оборудования — износ отверстия воронки или деформация мерного цилиндра – прямой путь к несоответствию результатов. Мы регулярно проводим поверку этого, казалось бы, простого оборудования.
Статическое электричество — мелкодисперсный глинозем сильно электризуется, что мешает его свободному истечению из воронки и приводит к образованию пустот. В условиях низкой влажности этот эффект особенно заметен. Приходится заземлять установку. Человеческий фактор — различная скорость и высота засыпки, разная сила срезания излишков линейкой. Стандарт нивелирует это строгим описанием процедуры, но контроль техники исполнения лаборантом обязателен. Проверяли на практике.
Перекалка — слишком высокотемпературный обжиг приводит к увеличению размера и упрочнению агломератов, что увеличивает плотность. Недокалка — высокое содержание остаточной гидратной влаги делает частицы более липкими, что также ведет к росту плотности и комкованию. Сплав, где все параметры «в допуске», но не в том сочетании, может не иметь требуемых свойств. Баланс важен.
Загрязнение — попадание посторонних примесей или мелочи из футеровки оборудования изменяет гранулометрический состав и искажает значение. Это частая проблема при работе с вторичным сырьем. Медь трудно удалить из глинозема, поэтому она накапливается. В 7 из 10 случаев проблемы не в приборе, а в подготовке пробы. Помните об этом.
Рекомендации технологов и вопросы
Создайте эталон. Для исключения расхождений с поставщиком целесообразно иметь собственный поверенный комплект оборудования (воронка, цилиндр) и проводить сравнительные испытания эталонной пробы. Это позволит нивелировать систематическую погрешность. Грязь на поверхности — это шум в данных.
Контролируйте влажность. Не пренебрегайте стадией сушки. На практике часто сталкиваюсь с тем, что результаты "плывут" именно из-за пренебрежения этим этапом, особенно в осенне-зимний период при разгрузке сырья. Доверяй, но проверяй. Это правило работает всегда.
Обращайте внимание на гранулометрический состав. Насыпная плотность и гранулометрия связаны напрямую. Резкое отклонение плотности от привычного диапазона – почти всегда сигнал об изменении фракционного состава материала, что может быть критично для технологии. Не спешите браковать.
Документируйте условия. В протоколах испытаний обязательно фиксируйте температуру и влажность воздуха в лаборатории. Это поможет при анализе возможных причин расхождений в будущем. Статистика любит объем.
А что если результаты расходятся в пределах погрешности? Тогда стоит сделать усреднение по большему количеству замеров. Стандарт рекомендует не менее трех параллельных определений. Иногда пять дают более честную картину. И это важно.
Как часто нужно проводить испытания? Зависит от объема поставок. При непрерывном потоке — каждую партию. При редких закупках — выборочно, но обязательно при смене поставщика. Дрейф свойств происходит даже при стабильном производстве. Между нами.
Можно ли купить автоматические анализаторы плотности? Можно, но с оговорками. Они удобны для экспресс-оценки на складе, но для точного определения по ГОСТ лучше стационарная установка. Для входного контроля ответственных партий лучше перестраховаться. Поставщики часто предлагают дорогие решения, но классика надежнее.
Заключение
В заключение, ГОСТ 27801-93 – это эффективный, отработанный и надежный инструмент контроля. Его грамотное применение, с пониманием всех подводных камней методики, позволяет объективно оценивать качество глинозема, прогнозировать его технологическое поведение и, в конечном счете, гарантировать стабильность всего производственного цикла. Внедряйте его в систему контроля качества, но помните, что это инструмент оперативного, а не абсолютного контроля.
Для арбитражных разногласий и сертификации часто требуются более точные, но и более трудоемкие методы. Однако для ежедневной работы в цеху определение насыпной плотности вне конкуренции. Это баланс между скоростью и точностью. Ну, вы поняли.
Планируя бюджет на контроль качества, учитывайте не только покупку прибора, но и обучение людей. Техника без грамотного оператора — просто дорогая игрушка. Если вы решили купить оборудование, выбирайте проверенных производителей. Окупаемость придет через снижение брака. Точка.
