Описание

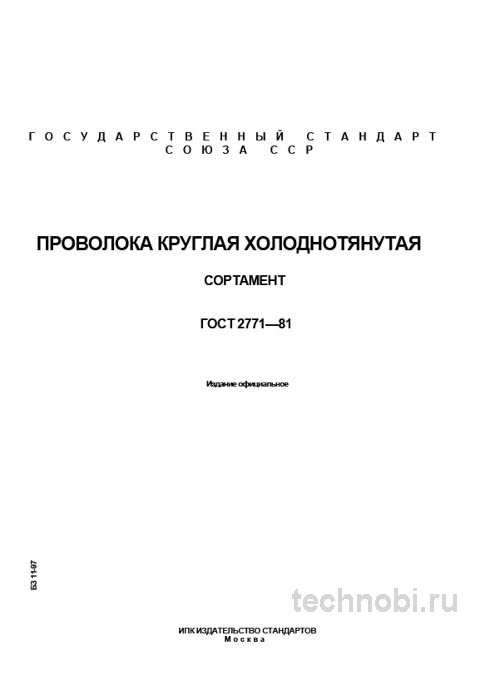

ГОСТ 2771-81 — один из тех фундаментальных стандартов, который, несмотря на свой почтенный возраст, остается настольной книгой для инженеров-технологов, специалистов ОТК и снабженцев на тысячах машиностроительных и металлообрабатывающих предприятий. Этот документ не просто описывает сортамент, он задает универсальные технические условия для огромного пласта продукции, без которой немыслим современный производственный цикл. В данном обзоре мы разберем его не как сухую нормативную документацию, а с точки зрения практического применения в цеховых условиях. Честно?
Многие считают, что старые ГОСТы уже не работают. Но когда речь заходит о холодной высадке или производстве сеток, отклонение в десятые доли миллиметра может остановить линию. Бюджет проекта может быть сверстан идеально, но если проволока не тянет, производство встанет. Я видел случаи, когда партию возвращали обратно поставщику спустя недели после отгрузки. Просто потому что забыли проверить овальность. И всё.
Этот материал поможет разобраться, где именно стандарт диктует жесткие рамки, а где допускает вариативность. Мы пройдемся по диаметрам, классам точности и, что важно, по деньгам. Ведь закупка металла — это не только тоннаж, но и логистика, хранение, контроль. Без вариантов.
Разберем документ подробно. От геометрии бухты до качества поверхности. Если вы работаете с метизами или конструкциями, эти знания окупятся многократно. Особенно когда придет время сдавать продукцию технадзору. В Москве на одном из заводов мы сталкивались с ситуацией, когда из-за неверного класса точности простаивало 20 станков.
Назначение и область применения
ГОСТ 2771-81 регламентирует сортамент круглой холоднотянутой проволоки общего назначения из углеродистых сталей обыкновенного и качественного класса. Ключевая фраза здесь — общего назначения. Это означает, что проволока по данному стандарту не имеет строго регламентированных механических свойств, например, точных значений временного сопротивления разрыву или твердости, в отличие от специализированных марок. Пружинной, сварочной и так далее.
Её основная сфера применения обширна. Изготовление метизов, болтов, гаек, шпилек, заклепок методом холодной высадки и выдавливания. Производство сеток, сварных и тканых. Механическая обработка на автоматических токарных станках, где проволока выступает как прутковый материал. Изготовление грузовых тросов и канатов. Армирование железобетонных конструкций в качестве вспомогательной арматуры. Производство товаров народного потребления, вешалки, предметы обихода. Вот в чём нюанс.
Важный нюанс, который не всегда очевиден при заказе: стандарт определяет лишь геометрические параметры и допуски. Механические и технологические свойства, прочность, способность к гибке, высадке должны оговариваться в договоре поставки отдельно. Они зависят от марки стали, которую использует производитель. Ст, Ст3кп, Ст20, 35 и так далее. И степени её волочения.
Почему это важно? Потому что проволока для сетки-рабицы и проволока для болтов М6 — это разные вещи по требованиям к пластичности. Стандарт дает базу, но конкретика остается за технологом. Если меньше — сроки плывут. Нельзя просто заказать проволоку по ГОСТу и надеяться на чудо. Нужно понимать, что именно вы крутите на этом станке.
Область применения диктует и особые требования к упаковке. Бухты не должны быть рассыпаны. Конец проволоки должен быть закреплен. Иначе при размотке на автомате возникнет петля. А петля на высокой скорости — это авария. Риски.
Ключевые технические требования и их практическая интерпретация
Стандарт выдвигает комплекс взаимосвязанных требований, которые обеспечивают необходимый запас прочности изделий. Нельзя выдернуть одно свойство и забыть про другое. Все связано. Геометрия влияет на подачу, поверхность влияет на стойкость инструмента.
Геометрические параметры и допуски
Стандарт устанавливает диаметры проволоки от 0,16 до 10,0 мм. Это основной рабочий диапазон для большинства операций холодного формования. Для каждого номинального диаметра прописаны строгие предельные отклонения. Они разделены на два класса точности. Повышенной точности и нормальной точности.
Для повышенной точности диапазон уже. Для диаметров от 0,5 до 6,0 мм допуск, например, для проволоки 3,0 мм составляет плюс минус 0,03 мм. Для нормальной точности для той же проволоки 3,0 мм допуск уже плюс минус 0,05 мм. Казалось бы, разница небольшая. Но в массовом производстве это критично.
На практике часто сталкиваюсь с тем, что выбор класса точности напрямую влияет на стойкость оснастки. При использовании проволоки нормальной точности для высокоскоростной холодной высадки болтов М6 и мельче разбег в диаметре всего в 0,1 мм между минимум и максимум в партии приводит к ускоренному износу матриц и пуансонов. А также к браку по высоте головки. Поэтому для ответственных операций всегда закладываем в технические условия поставки проволоку повышенной точности. Точка.
Также стандарт нормирует овальность. Она не должна выводить изделие за пределы поля допуска по диаметру. Это критически важно для стабильной подачи материала в автоматические станки и высадочные автоматы. Если проволока овальная, она может застрять в направляющих. Или подать себя под углом. И тогда удар будет косым.
Кривизна тоже имеет значение. Хотя для проволоки в бухтах это менее очевидно, чем для прутка. Но если бухта смотана неравномерно, возникнут напряжения при размотке. Проволока будет стремиться выгнуть. Это создает нагрузку на подающие ролики. И они изнашиваются быстрее.
Качество поверхности и материалы
Поверхность проволоки должна быть чистой, гладкой, без трещин, плён, закатов и ржавчины. Допускаются незначительные риски, вмятины и следы от волочения, не выводящие размер за пределы допусков. Стандарт предлагает несколько вариантов отделки поверхности. Светлая без покрытия. Обработанная смазкой для защиты от коррозии. Оксидированная или оцинкованная.
Материалом служат углеродистые стали по ГОСТ 380-2005 рядовые и ГОСТ 105-2013 качественные. Конкретная марка не указана в самом ГОСТ 2771-81 и является предметом договоренности между потребителем и поставщиком. Это дает гибкость, но требует внимания. Если вы заказываете сталь Ст3 для холодной высадки, вы рискуете. Она может быть слишком жесткой.
Для высадки лучше подходят стали с низким содержанием углерода. Ст10, Ст20. Они более пластичны. А для сеток можно использовать и более твердые марки. Главное, чтобы проволока не ломалась при гибке. Проверяли на практике. Иногда поставщик меняет марку без уведомления. И тогда на линии начинается брак.
Оцинкованная проволока стоит дороже. Но если изделие будет работать на улице, это оправданные инвестиции. Стоимость коррозии металла всегда выше стоимости покрытия. Затраты на замену конструкции через пять лет несоизмеримы с первоначальной экономией. Расходы на защиту окупаются долгим сроком службы.
Тонкости приемки и контроля качества
Приемка партии проволоки — ключевой этап, пропуская который предприятие рискует получить массовый брак в производстве. Контроль должен быть выборочным, но системным. Нельзя полагаться только на бумажку от завода. Бумага может быть идеальной, а металл нет.
Раз за разом при приемке мы проверяем три вещи в первую очередь. Диаметр и овальность. Замеряется микрометром не менее чем в трех сечениях на одном отрезке и на пяти-десяти мотках или бухтах из партии. Особое внимание — на стыки в бухтах. Там часто бывает перехлест или утолщение.
Качество поверхности. Визуальный осмотр на наличие закатов. Это дефект прокатки, вдавленный в тело проволоки продольный дефект. Следов коррозии и глубоких рисок. Механические свойства. Выборочные испытания на растяжение и перегиб, если они оговорены в договоре. Для подтверждения технологичности. Проволока для высадки должна иметь равномерные свойства по всей длине, без хрупких участков.
Наиболее вероятные дефекты: несоответствие диаметра, как правило, в минус. Повышенная овальность. Закаты и нарушение целостности поверхности, коррозия. Последнее часто возникает из-за неправильного хранения и транспортировки. Если бухта лежала под дождем, ржавчина съест размер. И инструмент.
Документация тоже важна. Сертификат должен содержать номер плавки. Химический состав. Результаты испытаний. Если чего-то нет, это повод для вопроса. Сомневаетесь? Запросите образцы смет. Или просто откажитесь от партии. Лучше потерять время на проверку, чем остановить конвейер.
Упаковка проверяется визуально. Бухты не должны быть деформированы. Бирки должны читаться. Если бирка потерялась, идентифицировать металл сложно. А без идентификации пускать в производство нельзя. Это правило безопасности.
Сравнительный анализ и бюджет
Чтобы понять место ГОСТ 2771-81, его необходимо сравнить со стандартом на специализированную проволоку, например, для пружин. Основное отличие — в философии подхода. Проволока общего назначения создается с запасом универсальности. Специализированная — с запасом под конкретную нагрузку.
| Параметр | ГОСТ 2771-81 (Холоднотянутая круглая, общего назначения) | ГОСТ 9389-75 (Проволока стальная углеродистая пружинная) |
|---|---|---|
| Основное назначение | Холодная штамповка, обработка резанием, сетки, канаты | Изготовление пружин, работающих в упругой зоне |
| Регламентация свойств | Только геометрия. Механические свойства — по договору | Строго нормируются: временное сопротивление, число перегибов, скручиваний, твердость |
| Марки стали | Ст-Ст3, 10-70 (не нормируется стандартом) | 65, 65Г, 70, 80 и др. (строго регламентированы) |
| Требования к поверхности | Общие. Допускаются незначительные дефекты | Повышенные. Дефекты, вызывающие местные концентраторы напряжений, недопустимы |
| Классы точности | Нормальная и повышенная по диаметру | По диаметру и по механическим свойствам (1-й и 2-й класс) |
| Цена за тонну (ориентир) | Базовая | Выше на 15-20 процентов |
Как видно из таблицы, ГОСТ 2771-81 задает более широкие, рамочные условия, в то время как ГОСТ 9389-75 является узкоспециализированным и жестким. Путать эти стандарты и применять проволоку не по назначению — грубая технологическая ошибка. Цена за тонну здесь ниже. Но это оправдано областью применения.
В разделе бюджета важно учитывать не только цену металла. Логистика, хранение, входной контроль — все это ложится на общую сумму. Если брать дешевый аналог, экономия на закупке может съесться на этапе производства. Инвестиции в качественный прокат — это страховка от простоев. Бюджет должен быть реалистичным.
При планировании закупок стоит закладывать резерв на отбраковку. Даже у проверенных заводов бывает брак. Лучше иметь запас по тоннажу, чем останавливать станки из-за нехватки элементов. Это правило работает всегда. двадцать дней поставки — нормальный срок, но лучше иметь складской запас.
Практические рекомендации для технологов и снабженцев
На основе многолетнего опыта работы с этим стандартом сформулирую четкие рекомендации. Они помогут избежать типичных ошибок. И сэкономят нервы. Время — деньги, особенно в цеху.
При оформлении заказа: никогда не ограничивайтесь ссылкой только на ГОСТ 2771-81. В спецификации обязательно указывайте: марку стали, например, Ст20. Класс точности по диаметру, П или Н. Состояние поверхности, светлая, омедненная. Требования к механическим свойствам, например, пригодна для холодной высадки по ГОСТ 10702. Детали решают всё.
При приемке: имейте на участке разбраковки исправный микрометр и штангенциркуль. Проверяйте диаметр в разных точках, особенно если проволока поставляется в бухтах большого веса. В центре бухты размер может отличаться от края. Это частая проблема.
При возникновении проблем в производстве: если на высадочном автомате пошли трещины на головках, в первую очередь проверьте проволоку на перегиб. Частая причина — неравномерность механических свойств по длине или несоответствие фактической марки стали заявленной. Не ищите причину в станке сразу. Проверьте материал.
Для обработки резанием: проволока светлая часто имеет на поверхности остатки технологических смазок после волочения. Это может затруднять обработку и забивать фильтры СОЖ. Рассмотрите вариант с последующей промывкой или обезжириванием. Чистота поверхности влияет на стойкость резца.
Хранение тоже имеет значение. Проволока не должна лежать прямо на земле. Нужны подкладки. Защита от влаги. Если металл заржавеет сверх допустимого, его придется очищать. А это лишние расходы. Проще сразу организовать правильную площадку. Сухую и закрытую.
Вопросы и ответы
Можно ли использовать проволоку общего назначения для пружин?
Только для ненагруженных. Для серьезных пружин нужен специализированный ГОСТ. Разница в свойствах критична. Особенно по пределу упругости.
Как часто нужно проводить входной контроль?
Каждую партию. Выборочно. Но документы проверять обязательно все. Номер плавки должен совпадать везде. И на бирке, и в сертификате.
Влияет ли цена на качество в этом сегменте?
Да. Слишком низкая цена часто означает экономию на контроле или лежалый металл. Цена должна быть рыночной. Чудес не бывает. Дешевый металл выйдет боком.
Что делать, если обнаружили несоответствие?
Изолировать партию. Составить акт. Уведомить поставщика. Не пытаться пустить в работу авось пронесет. Не пронесет. Брак будет выявлен.
Какой срок хранения у такой проволоки?
При правильном хранении — годы. Главное, чтобы не было сквозной коррозии. Поверхностную ржавчину можно убрать. Но лучше не допускать.
Можно ли сваривать эту проволоку?
Зависит от марки стали. Низкоуглеродистые варятся хорошо. Высокоуглеродистые требуют预热. Но стандарт на это не отвечает. Смотреть нужно марку.
Заключение
ГОСТ 2771-81 — это надежный, проверенный временем инструмент. Его эффективность на 90 процентов зависит от того, насколько грамотно и детально вы сформулируете свои требования в договоре поставки, и насколько тщательно будет проведен входящий контроль. Помните, что этот стандарт дает лишь основу, которую технолог должен доработать под конкретные нужды своего производства. И это важно.
Работа с этим стандартом требует дисциплины. Но результат того стоит. Надежный материал — это спокойствие на decades. Расходы на качественный металл окупаются отсутствием проблем при эксплуатации. Так-то да.
Не стоит экономить на входном контроле. Один пропущенный дефект может стоить дороже всей партии. Внимательность и соблюдение регламента — залог успеха. Без вариантов.
