Назначение и область применения стандарта

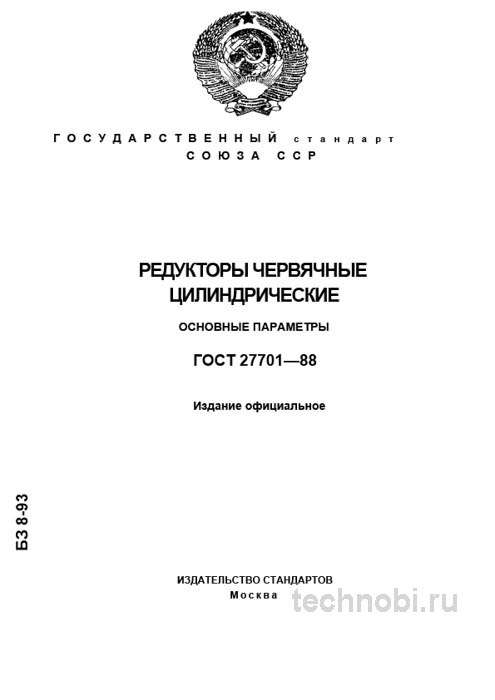

ГОСТ 27701-88 устанавливает основные параметры и размеры для одно- и двухступенчатых цилиндрических червячных редукторов общего назначения. Его ключевая задача — унификация и стандартизация типоразмеров, что критически важно для взаимозаменяемости, сокращения номенклатуры запасных частей и упрощения процедур контроля качества. Тут нельзя ошибиться.
Стандарт применяется для редукторов, предназначенных для приводов машин и механизмов, работающих в непрерывном или повторно-кратковременном режимах. Важно понимать, что данный ГОСТ задает именно геометрические и кинематические параметры. Межосевые расстояния, передаточные числа, варианты сборки. Но не регламентирует материалы и технические условия на изготовление. Последние определяются конструкторской документацией и другими стандартами. Например, ГОСТ 3675-56 на червячные передачи.
Почему это важно? Потому что геометрия корпуса и внутренняя начинка — это разные вещи. Стандарт гарантирует, что редуктор с межосевым расстоянием 100 мм от одного завода подойдет на место такого же от другого. Если меньше — сроки плывут. Монтажники не смогут установить узел без переделок фундамента или рам.
Область применения охватывает практически все отрасли промышленности. От пищевых производств до тяжелой металлургии. Климатические условия тоже имеют значение. Для северных исполнений требования к смазке и материалам ужесточаются. И это не бюрократия, а физика. Масло при низких температурах густеет. Стандарт это учитывает косвенно, через требования к работоспособности.
Унификация позволяет сократить складские запасы. Предприятию выгоднее держать пять типоразмеров по ГОСТу, чем десять нестандартных. Это экономит место и деньги. Затраты на хранение тоже часть бюджета. Расходы на ликвидацию неликвидов могут быть существенными. Инвестиции в стандартизацию окупаются быстро.
Ключевые технические требования и параметры
Стандарт структурирован вокруг ряда таблиц, которые являются его сердцем и основным рабочим инструментом. Без них проектирование превращается в гадание. Нужно опираться на цифры.
Геометрия и кинематика
Основной параметр, вокруг которого строится весь стандарт, — межосевое расстояние. ГОСТ 27701-88 устанавливает четкий и обязательный к применению ряд этих расстояний. 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500 мм. Этот ряд является номинальным и не подлежит произвольному изменению. Точка.
Для каждого межосевого расстояния стандарт фиксирует номинальные передаточные числа для одно- и двухступенчатых редукторов. Этот подход позволяет сразу определить, возможна ли реализация требуемого передаточного числа на выбранном типоразмере или необходимо искать альтернативу. Выбор богатый, но ограниченный рамками.
На практике часто сталкиваюсь с тем, что конструкторы, пытаясь сэкономить место, пытаются впихнуть нестандартное передаточное число в стандартный корпус. Это почти всегда приводит к проблемам. Неоптимальный КПД, повышенный износ, риск перегрева и, в конечном итоге, к выходу узла из строя раньше расчетного ресурса. Жесткое следование таблицам стандарта — залог долговечности редуктора. Риски.
Варианты сборки тоже нормируются. Положение входного и выходного валов относительно друг друга должно соответствовать схемам. Иначе привод не состыкуется с исполнительным механизмом. В Нижнем Новгороде мы видели案例, когда редуктор привезли не той сборки. Пришлось переделывать раму. Лишняя работа.
Люфт в передаче тоже имеет значение. Хотя стандарт задает общие рамки, конкретные значения зависят от степени точности. Для позиционирующих приводов это критично. Если вал гуляет, точность обработки детали падает. Стандарт позволяет выбрать нужный класс.
Материалы и свойства
Как уже отмечалось, стандарт не предписывает конкретные марки материалов. Однако он задает уровень нагрузок, которые должен выдерживать редуктор, что косвенно определяет требования к материалу червяка и червячного колеса. Это дает гибкость, но требует внимания. Проверяли на практике.
Для червяков, как правило, используются закаленные и шлифованные стали марок 40Х, 20Х, 18ХГТ. Твердость поверхности должна быть высокой, чтобы сопротивляться износу. Шлифовка уменьшает трение. Это база.
Для венцов червячных колес традиционно применяется литье из оловяннистых или безоловяннистых бронз. БрА10Ж4Н4, БрА9Ж3Л и так далее. Или антифрикционных чугунов. Выбор конкретного материала — задача технолога, исходя из требуемой контактной прочности и сопротивления заеданию. Если среда агрессивная, бронза лучше. Если нагрузки ударные — чугун может не выдержать.
Термообработка тоже важна. Цементация, закалка, отпуск. Каждый этап влияет на структуру металла. Если нарушить технологию, червяк может треснуть под нагрузкой. Контроль твердости обязателен. Без этого бумага не имеет силы.
Смазочные материалы подбираются исходя из скорости скольжения. Для быстроходных передач нужны жидкие масла. Для тихоходных — густые смазки. Стандарт не диктует марку масла, но требует обеспечения смазки. Сухой редуктор долго не проживет. И всё.
Тонкости приемки и контроля качества
Приемка редукторов, изготовленных в соответствии с ГОСТ 27701-88, должна проводиться комплексно. Стандарт задает геометрию, но проверять нужно гораздо шире. Нельзя полагаться только на бумажку от завода. Бумага может быть идеальной, а металл нет.
Раз за разом при приемке мы проверяем не только соответствие межосевого расстояния, но и биение выходного вала, боковой зазор в зацеплении, плавность хода и температуру нагрева при испытаниях под нагрузкой. Геометрические параметры контролируются с помощью калибров, штангенциркулей и нутромеров. Боковой зазор — индикатором или специальными приборами для контроля зазора. Инструмент должен быть поверен.
Важный нюанс, который не всегда очевиден при приемке: необходимо обращать внимание на маркировку. Корпус редуктора должен быть четко промаркирован с указанием межосевого расстояния, передаточного числа, года выпуска и товарного знака предприятия-изготовителя. Отсутствие маркировки — первый признак небрежного отношения к производству. Сомневаетесь? Запросите образцы смет.
Визуальный осмотр выявляет литейные дефекты. Раковины, трещины, непроливы. Краска должна быть ровной, без подтеков. Если снаружи бардак, внутри может быть хуже. Это правило работает всегда.
Проверка документации. Паспорт должен содержать номер изделия, дату изготовления, результаты испытаний. Номер партии должен совпадать с маркировкой. Если чего-то нет, это повод для вопроса. Идентифицировать металл без документов сложно.
Испытания под нагрузкой проводятся выборочно. Обычно на стенде. Контролируется температура масла. Если она растет слишком быстро, значит, есть потери на трение. Или сборка неверная. Допустимый нагрев обычно не более 60-70 градусов выше температуры окружающей среды. Если больше — сигнал тревоги.
Шум и вибрация тоже нормируются косвенно. Гудящий редуктор — признак дефекта зацепления. Зубья могут быть не притерты. Или есть перекос валов. На слух это часто определяется опытным мастером. Приборы дают цифры, уши дают картину.
Упаковка проверяется на целостность. Редуктор не должен болтаться в ящике. Консервационная смазка должна быть нанесена на открытые поверхности валов. Если вал ржавый, сальники могут потечь сразу после запуска. Затраты на ремонт превысят экономию при закупке.
Сравнительный анализ и бюджет
Чаще всего ГОСТ 27701-88 сравнивают с ГОСТ 2144-93 «Передачи червячные цилиндрические. Параметры и размеры». Эти стандарты не являются взаимозаменяемыми, они решают разные задачи, и понимание их различий — ключ к правильному применению. Цена вопроса здесь высока.
| Критерий | ГОСТ 27701-88 | ГОСТ 2144-93 |
|---|---|---|
| Объект стандартизации | Готовый редукторный узел (редуктор) | Отдельная червячная передача (пара) |
| Основной параметр | Межосевое расстояние редуктора | Модуль передачи и коэффициент диаметра червяка |
| Назначение | Унификация конструкций готовых изделий для серийного производства | Расчет и проектирование геометрии самой червячной пары |
| Допуски и посадки | Не регламентирует, определяются КД | Устанавливает степени точности для самой передачи |
| Практическое применение | Заказ, приемка, подбор аналога готового редуктора | Конструирование и расчет передач, в т.ч. для нестандартных редукторов |
| Стоимость изделия (ориентир) | Выше за счет готовности узла | Ниже, но требует сборки и корпуса |
Проще говоря, по ГОСТ 27701-88 вы заказываете и принимаете готовый редуктор, а по ГОСТ 2144-93 — рассчитываете и проектируете для него червячную пару. Разница существенная. Бюджет на готовое изделие включает работу по сборке и корпусу. Расходы на самостоятельную сборку могут быть скрытыми.
В разделе бюджета важно учитывать не только цену металла. Логистика, хранение, входной контроль — все это ложится на общую сумму. Если брать дешевый аналог, экономия на закупке может съесться на этапе монтажа. Инвестиции в качественный узел — это страховка от простоев. Бюджет должен быть реалистичным.
При планировании закупок стоит закладывать резерв на отбраковку. Даже у проверенных заводов бывает брак. Лучше иметь запас по срокам, чем останавливать линию из-за отсутствия запчасти. Это правило работает всегда. двадцать дней поставки — нормальный срок, но лучше иметь складской запас.
Стоимость обслуживания тоже имеет значение. Редуктор по ГОСТу легче обслуживать. Запчасти есть в наличии. Для нестандартных узлов приходится ждать изготовления венца или червяка. Время — деньги. Особенно в цеху.
Практические рекомендации по работе со стандартом
На основе многолетнего опыта вот ключевые советы для главных инженеров, технологов и специалистов по закупкам. Они помогут избежать типичных ошибок. И сэкономят нервы. Время — деньги, особенно в цеху.
При заказе и оформлении технических условий всегда указывайте не только межосевое расстояние и передаточное число по ГОСТ 27701-88, но и ссылку на этот стандарт. Это исключит разночтения. Детали решают всё. Если ссылка не указана, поставщик может предложить упрощенную версию.
При приемке товара действуйте по алгоритму. Визуальный осмотр: отсутствие литейных раковин и следов механических повреждений, чистота внутренней полости, наличие смазки. Проверка документации: наличие паспорта с указанием контрольных параметров. Контроль геометрии: проверка посадочных мест валов и корпуса на соответствие чертежу. Испытания: обязательный прогон на холостом ходу.
Наиболее вероятные дефекты: повышенный люфт выходного вала. Следствие неправильного монтажа или сборки. Заедание и повышенный шум. Некачественное прирабатывание пары или загрязнение смазки. Течь масла. Некачественные уплотнения. Не ищите причину в станке сразу. Проверьте материал.
Помните, что стандарт не отменяет здравого смысла. Редуктор, сделанный из дешевых некондиционных материалов с грубыми нарушениями технологии, формально может иметь правильное межосевое расстояние. Поэтому выбирайте проверенных поставщиков, дорожащих репутацией. Так-то да.
Монтаж тоже имеет значение. Редуктор должен быть установлен на ровной поверхности. Соосность валов должна быть выверена. Если перекосить, сальники потекут через месяц. Подшипники рассыпятся через полгода. Проще сразу сделать правильно.
Обслуживание регламентировано инструкцией. Замена масла, проверка уровня, контроль температуры. Если игнорировать эти пункты, ресурс сократится в разы. Металл устает. Смазка стареет. Это физика.
Вопросы и ответы
Можно ли использовать редуктор не по ГОСТу?
Только для нестандартных задач. Для массового производства лучше стандарт. Разница в доступности запчастей критична. Особенно при авариях.
Как часто нужно менять масло?
Зависит от режима работы. Обычно после обкатки и затем раз в год. Но документы проверять обязательно все. Номер партии должен совпадать везде.
Влияет ли цена на качество в этом сегменте?
Да. Слишком низкая цена часто означает экономию на контроле или лежалый металл. Цена должна быть рыночной. Чудес не бывает. Дешевый металл выйдет боком.
Что делать, если обнаружили люфт?
Изолировать узел. Составить акт. Уведомить поставщика. Не пытаться пустить в работу авось пронесет. Не пронесет. Брак будет выявлен.
Какой срок службы у такого редуктора?
При правильном обслуживании — годы. Главное, чтобы не было перегрева. Температуру нужно контролировать. Но стандарт на это не отвечает. Смотреть нужно инструкцию.
Можно ли ремонтировать червячную пару?
Зависит от износа. Обычно меняют венец колеса. Червяк чаще под замену. Но стандарт на это не отвечает. Смотреть нужно степень износа.
Заключение
ГОСТ 27701-88 — это не устаревшая бумажка, а действующий и эффективный инструмент стандартизации. Его глубокое понимание и грамотное применение позволяют значительно упростить процессы проектирования, закупок и обеспечения контроля качества на производстве. Он обеспечивает необходимый уровень унификации, что в конечном итоге снижает затраты и повышает надежность оборудования. Работайте со стандартом вдумчиво, и он станет вашим надежным союзником в создании долговечной и безотказной техники. И это важно.
Работа с этим стандартом требует дисциплины. Но результат того стоит. Надежный привод — это спокойствие на decades. Расходы на качественный узел окупаются отсутствием проблем при эксплуатации. Так-то да.
Не стоит экономить на входном контроле. Один пропущенный дефект может стоить дороже всей партии. Внимательность и соблюдение регламента — залог успеха. Без вариантов.
