Описание
В производстве ответственных изделий из алюминиевых сплавов существует дефект, который невозможно увидеть невооруженным глазом. Он катастрофически снижает эксплуатационные характеристики материала. Это пережог. Необратимое повреждение структуры металла, возникающее при превышении критической температуры нагрева. Борьба с ним является одной из ключевых задач контроля качества. ГОСТ 27637-88 — это наш главный и безальтернативный инструмент для его выявления. Честно?
Многие считают, что визуальный осмотр достаточен. Но когда речь заходит о деталях для авиации или космоса, скрытый дефект может стоить жизни. Бюджет проекта может быть сверстан идеально, но если металл внутри мертв, конструкция рухнет. Я видел случаи, когда партию поковок возвращали обратно поставщику спустя недели после отгрузки. Просто потому что забыли проверить микроструктуру. И всё.
Этот материал поможет разобраться, где именно стандарт диктует жесткие рамки, а где допускает вариативность. Мы пройдемся по методике, реактивам и, что важно, по деньгам. Ведь закупка металла — это не только счет, но и логистика, хранение, контроль. Без вариантов.
Разберем документ подробно. От шлифовки до интерпретации картинки в окуляре. Если вы работаете с цветными металлами, эти знания окупятся многократно. Особенно когда придет время сдавать продукцию технадзору. В Новосибирске на одном из заводов мы сталкивались с ситуацией, когда из-за неверной термообработки браковалась вся партия штамповок. Потери были существенные. восемнадцать месяцев ушло на разбор полетов и смену поставщика.
Стандарт требует внимания к деталям. Нельзя просто посмотреть на излом. Нужно понимать физику процесса. Иначе результат будет фикцией. Вот в чём нюанс.
Назначение и область применения стандарта

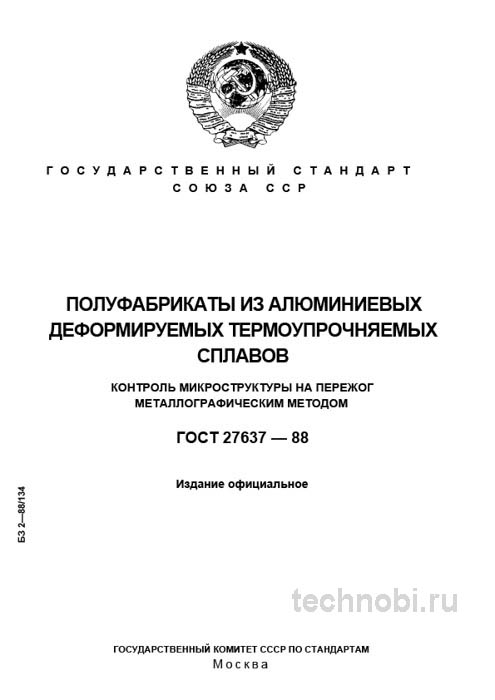

ГОСТ 27637-88 регламентирует метод металлографического контроля микроструктуры полуфабрикатов. Речь идет о поковках, штамповках, прессованных и катаных изделиях из деформируемых термоупрочняемых алюминиевых сплавов. Главная цель — выявление пережога. Его область применения — приемочный и периодический контроль на металлургических производствах и машиностроительных предприятиях-потребителях. Тут нельзя ошибиться.
Важно понимать: стандарт не распространяется на литейные сплавы. И не касается сплавов, не упрочняемых термической обработкой. Его фокус — именно на материалах типа АК, авиационные ковочные. Также Д16, В95, 1915, 1933 и им подобных. Которые проходят операции горячей деформации и последующую закалку. Почему это важно? Потому что именно эти сплавы наиболее склонны к пережогу при нарушении режимов нагрева.
Пережог — это не просто брак. Это приговор материалу. Исправить его нельзя. Термическая обработка не поможет. Механическая обработка тоже. Деталь с пережогом подлежит утилизации. Поэтому контроль на этапе входа критичен. Если меньше — сроки плывут. Переделка конструкции из-за брака металла обходится дороже самой детали. Риски.
Область применения охватывает практически все отрасли высокотехнологичного машиностроения. От авиастроения до ракетостроения. Климатические условия тоже имеют значение. Для северных исполнений требования к вязкости металла ужесточаются. Пережог снижает вязкость почти до нуля. Стандарт это учитывает косвенно, через требования к структуре. И всё.
Унификация методов позволяет сравнивать результаты разных лабораторий. Предприятию выгоднее иметь один стандарт, чем десять внутренних методик. Это экономит время и деньги. Затраты на разработку собственных методов могут быть существенными. Расходы на валидацию тоже часть бюджета. Инвестиции в стандартизацию окупаются быстро.
Кроме того, знание структуры необходимо для прогноза ресурса детали. Если вы не знаете, есть ли пережог, вы не сможете рассчитать усталостную прочность. Ошибка в расчетах ведет к авариям. Трещины, разрушения, простои. Всё это брак. Точка.
Стандарт также задает требования к документации. Протокол испытаний должен быть оформлен строго по форме. Фотографии микрошлифов прилагаются обязательно. Это нужно для архива. Через годы, при расследовании инцидента, можно будет поднять документы и понять, был ли контроль. Без бумаги нет доказательства.
Суть метода и ключевые технические требования
Метод основан на приготовлении микрошлифа из контролируемого образца. Его травлении специальным реактивом и последующем исследовании под металлографическим микроскопом. Физика проста, но дьявол кроется в деталях. Каждый этап влияет на итоговую картинку.
Стандарт жестко регламентирует все этапы проведения анализа. Отбор проб, шлифовка, полировка, травление, микроскопия. Каждый шаг важен. Пропуск любого этапа ведет к погрешности. А погрешность в лабораторных условиях недопустима. Особенно когда речь идет о безопасности полетов.
Используется металлографический микроскоп с увеличением не менее 200 крат. Оптика должна быть качественной. Дешевые китайские аналоги могут искажать границы зерен. Это приведет к ложному браку или, что хуже, к пропуску дефекта. Поэтому поверка оборудования обязательна. Раз в год, как минимум. Это правило безопасности.
В качестве реактива применяется 10-процентный водный раствор едкого натра. NaOH. Важно помнить, что щелочь агрессивна. Работа требует защиты рук и глаз. Перчатки и очки обязательны. Стандарт не пишет об этом прямо, но техника безопасности написана кровью. Не игнорируйте её. И всё.
Подготовка пробы начинается с вырезки образца. Место отбора строго регламентировано. Для поковок и штамповок контроль качества проводят на технологических допусках. Или на участках с максимальной деформацией. Образец должен быть вырезан так, чтобы плоскость шлифа была ориентирована в направлении главных деформаций. Продольная или поперечная. Это влияет на вид структуры.
Шлифовка проводится на бумаге разной зернистости. От крупной к мелкой. Затем полировка на сукне с пастой ГОИ. Поверхность должна быть зеркальной. Без царапин. Иначе царапины можно спутать с границами зерен. Опытный лаборант видит разницу. Новичок может ошибиться. Поэтому обучение персонала критично.
Травление — самый ответственный этап. Время выдержки в щелочи строго нормировано. 10-15 секунд. Температура раствора 20 ± 5 градусов Цельсия. Если передержать — поверхность почернеет. Если недодержать — структура не проявится. Нужен секундомер. На глаз определять нельзя. Без вариантов.
После травления образец промывают водой и сушат. Спиртом или горячим воздухом. Важно не оставить пятен воды. Они мешают наблюдению. Затем образец помещают под объектив. Начинается самое интересное. Поиск дефектов.
Оценка микроструктуры под микроскопом
Оценка проводится при увеличении не менее 200 крат. Основной признак пережога — оплавление границ зерен. В микроструктуре это проявляется в виде специфических признаков. Их нужно знать наизусть. Ошибиться нельзя.
Тройные точки. Появление темных точек в местах стыка трех зерен. Это начальная стадия пережога. Если видите такие точки — материал уже поврежден. Дальнейшая эксплуатация невозможна. Даже если механические свойства пока в норме. Структура нарушена необратимо. Точка.
Сплошные сетки. Образование непрерывных темных линий по границам зерен. Это более тяжелая стадия. Границы зерен расплавились и образовали сетку. Прочность такого металла близка к нулю. Он рассыпается при нагрузке. Такой брак видно сразу. Но только под микроскопом.
Округлые зерна. Изменение формы зерен на округлую с оплавленными контурами. В нормальном состоянии зерна вытянуты вдоль деформации. Если они стали круглыми — значит, был перегрев. Границы начали мигрировать. Это признак нарушения технологии термообработки. Риски.
Важный нюанс, который не всегда очевиден для новичков: скорость травления критически важна. Передержали образец в щелочи — получили темные границы, которые можно ошибочно принять за пережог. Недодержали — не выявили настоящий дефект. Только строгое соблюдение времени и температуры дает достоверный результат. Так-то да.
Также важно освещение. Слишком яркий свет засвечивает границы. Слишком тусклый скрывает детали. Нужно подобрать оптимальную диафрагму. Опыт приходит со временем. Но стандарт дает ориентиры. Их нужно придерживаться. Иначе заключение не будет иметь силы.
Фотофиксация обязательна. Снимки микрошлифов прикладываются к протоколу. Это нужно для архива и для споров с поставщиком. Если поставщик не согласен с браком, он может запросить повторную экспертизу. Фотографии будут главным доказательством. Без них доказать ничего не получится.
Описание структуры в протоколе должно быть подробным. Не просто нет пережога. А размер зерна, форма, распределение фаз. Чем больше деталей, тем меньше вопросов при приемке. Документация должна быть в порядке. Сертификат, паспорт качества, протокол испытаний. Все номера должны совпадать. Если чего-то нет, это повод для вопроса. Сомневаетесь? Запросите образцы смет.
Квалификация лаборанта играет решающую роль. Он должен уметь отличать пережог от других дефектов. Например, от загрязнений или царапин. Ошибка лаборанта может стоить предприятию миллионов. Поэтому аттестация персонала обязательна. Раз в несколько лет. Проверка знаний и навыков.
Тонкости приемки и контроля качества на практике
На производстве мы не смотрим каждую поковку под микроскопом. Это выборочный контроль качества. Но его процедура должна быть выстроена так, чтобы минимизировать риски пропуска брака. Система должна работать как часы. Без сбоев.
Раз за разом при приемке новой партии полуфабрикатов мы в первую очередь запрашиваем сертификат. Где указано, что контроль на пережог по ГОСТ 27637-88 проведен и его результаты положительны. Отсутствие такого пункта в документации — веская причина для углубленной проверки. Бумага может быть идеальной, а металл нет.
Отбор проб для выборочного контроля на своем предприятии мы проводим из наиболее рискованных мест. Участки с максимальным нагревом. Тонкие перемычки, ребра. Зоны с наибольшей деформацией. Около облоя на штамповках. Участки, которые в готовом изделии будут нести максимальную нагрузку. Именно там вероятность дефекта выше всего.
На практике часто сталкиваюсь с ситуацией, когда на макрошлифе видна неоднородность или подозрительный цвет. Но доказать пережог можно только после приготовления микрошлифа и изучения структуры при большом увеличении. Макроскопия — это сигнал к более глубокому исследованию. Но не метод постановки диагноза. Точка.
Частота контроля зависит от объема партии. Для мелких партий проверяют каждую десятую заготовку. Для крупных — каждую сотую. Но если выявлен брак, процент проверки увеличивают. Вплоть до стопроцентного контроля. Это дорого, но необходимо. Цена ошибки высока.
Хранение образцов после испытаний тоже регламентировано. Их нужно держать определенное время. На случай арбитража. Если возникнет спор с поставщиком, нужно будет перепроверить результат. Если образец выброшен, доказать ничего не получится. Архив важен. двадцать дней — минимальный срок хранения.
Безопасность труда при отборе проб тоже важна. Вырезка образцов связана с работой на отрезных станках. Нужна защита глаз и рук. Металлическая стружка опасна. Щелочь при травлении опасна. Микроскоп — электроприбор. Все правила безопасности должны соблюдаться неукоснительно. Здоровье дороже.
В разделе бюджета важно учитывать не только цену металла. Лабораторный контроль тоже стоит денег. Реактивы, оборудование, зарплата персонала. Все это ложится на общую сумму. Если брать дешевый аналог, экономия на закупке может съесться на этапе производства. Инвестиции в качественный контроль — это страховка от брака.
При планировании закупок стоит закладывать резерв на отбраковку. Даже у проверенных заводов бывает брак. Лучше иметь запас по тоннажу, чем останавливать линию из-за нехватки заготовок. Это правило работает всегда. двадцать дней поставки — нормальный срок, но лучше иметь складской запас.
Сравнительный анализ с другими стандартами
ГОСТ 27637-88 не существует в вакууме. Его часто путают или пытаются заменить другими нормативными документами. Что в корне неверно. Основное сравнение — с общим стандартом на деформируемые полуфабрикаты. Разница в подходах существенная.
| Параметр | ГОСТ 27637-88 | ГОСТ 4784-97 (Алюминий и сплавы) |
|---|---|---|
| Основное назначение | Контроль одного конкретного дефекта — пережога | Общие технические условия: химсостав, механические свойства, допустимые дефекты поверхности |
| Метод контроля | Строго металлографический, микроскопия | Визуальный, макроскопический, измерение механических свойств |
| Что регламентирует | Методика приготовления шлифа, травления, оценки микроструктуры | Сортамент, марки сплавов, состояния поставки |
| Критерий приемки | Полное отсутствие признаков пережога | Соответствие механических свойств и геометрии заданным нормам |
| Область применения | Термоупрочняемые сплавы | Все деформируемые сплавы |
| Стоимость контроля (ориентир) | Выше, требует лаборатории | Ниже, часто визуальный |
Как видно из таблицы, эти стандарты не взаимозаменяемы. А дополняют друг друга. Полуфабрикат может идеально соответствовать ГОСТ 4784-97 по механике. Но быть полностью забракованным по ГОСТ 27637-88 из-за наличия пережога. Поэтому нужны оба документа. Один без другого не дает полной картины.
ГОСТ 4784-97 проще в исполнении. Не нужен микроскоп, не нужна щелочь. Но и глубина контроля ниже. Для входного контроля сырья лучше подходит металлография. Для контроля геометрии — штангенциркуль. Выбор зависит от задачи. Цена ошибки разная.
В разделе бюджета важно учитывать не только цену сырья. Лабораторный контроль тоже стоит денег. Реактивы, оборудование, зарплата персонала. Все это ложится на общую сумму. Если брать дешевый аналог, экономия на закупке может съесться на этапе производства. Инвестиции в качественный контроль — это страховка от брака.
При планировании закупок стоит закладывать резерв на отбраковку. Даже у проверенных заводов бывает брак. Лучше иметь запас по тоннажу, чем останавливать линию из-за нехватки заготовок. Это правило работает всегда. двадцать дней поставки — нормальный срок, но лучше иметь складской запас.
Стоимость обслуживания тоже имеет значение. Оборудование нужно обслуживать. Микроскопы чистить. Реактивы обновлять. Для нестандартных задач приходится искать лаборатории. Время — деньги. Особенно в цеху.
Практические рекомендации для специалистов
На основе многолетнего опыта работы с полуфабрикатами и их поставщиками сформулирую четкие рекомендации. Они помогут избежать типичных ошибок. И сэкономят нервы. Время — деньги, особенно в производстве.
При приемке товара требуйте сертификат. В нем должна быть отдельная строчка о проведении контроля на пережог по ГОСТ 27637-88 с пометкой соответствует. Отсутствие этого параметра — серьезный повод для вопросов к поставщику. Если в паспорте нет структуры, значит, контроль был поверхностным. Риски.
Визуальный и макроскопический осмотр. Обращайте внимание на цвет побежалости. Особенно в зонах резких переходов сечения. Хотя это не прямой признак, он часто служит индикатором проблемного нагрева. Если цвет неравномерный — есть повод для тревоги. Так-то да.
Выборочный контроль. При малейших сомнениях проводите выборочный отбор проб из самой толстой и самой тонкой части изделия. Именно там риск локального перегрева максимален. Толстые сечения греются дольше. Тонкие остывают быстрее. Градиент температур создает напряжения.
На что смотреть в первую очередь под микроскопом. Границы зерен. Они должны быть четкими, тонкими, неразрывными. Любые признаки размытости, утолщения, темных точек и сеток — тревожный сигнал. Равномерность структуры. Резкая неоднородность размера зерна может быть косвенным признаком нарушения режимов термообработки. Детали решают всё.
Помимо классического пережога, метод позволяет выявить недожог. Неполное растворение интерметаллидных фаз из-за недостаточной температуры или времени нагрева под закалку. Проявляется в виде крупных нерастворившихся частиц. Перегрев. Чрезмерный рост зерна без оплавления границ. Снижает усталостную прочность и вязкость. Выявляется тем же методом травления. Не ищите причину в станке сразу. Проверьте материал.
Хранение реактивов тоже имеет значение. Щелочь гигроскопична. Она впитывает влагу из воздуха. Концентрация меняется. Раствор нужно готовить свежий. Или хранить в плотно закрытой таре. Иначе результат травления будет нестабильным. Проще сразу организовать правильную лабораторию. Сухую и закрытую.
Безопасность труда тоже важна. Работа со щелочью требует осторожности. Брызги могут попасть в глаза. Нужны очки и перчатки. Техника безопасности написана кровью. Не игнорируйте её. Один ожог может стоить дороже всей партии.
Вопросы и ответы
Можно ли использовать другой реактив вместо щелочи?
Нет. Стандарт требует именно едкий натр. Другие реактивы могут не выявить пережог. Результат будет неверным. Только NaOH. И строго 10 процентов.
Как часто нужно проверять микроскоп?
Раз в год. Или после любого удара. Оптика чувствительна. Линза может сместиться. Но объем изменится. Проверка обязательна.
Влияет ли освещение на результат?
Да. Слишком яркий свет засвечивает границы. Взвешивать нужно быстро. Или в закрытой таре. Иначе наберет влагу из воздуха. Вес изменится.
Что делать, если результаты разных лаборантов отличаются?
Провести сличительные испытания. Найти ошибку в методике. Чаще всего дело в температуре или вакуумировании. Человеческий фактор.
Можно ли автоматизировать этот процесс?
Есть автоматические анализаторы изображений. Но они дорогие. Для разовых измерений проще вручную. Цена оборудования не всегда оправдана.
Какой срок хранения у пробы после испытаний?
Не менее месяца. На случай арбитража. Потом можно утилизировать. Но лучше хранить до конца контракта.
Заключение
ГОСТ 27637-88 — это не просто бюрократическая формальность. А эффективный и точный инструмент обеспечения надежности. Его применение — признак высокой производственной культуры. И понимания того, что настоящая приемка начинается не с измерения габаритов. А с контроля внутренней, скрытой структуры металла. Которая и определяет его будущую судьбу в конструкции. И это важно.
Работа с этим стандартом требует дисциплины. Но результат того стоит. Надежный металл — это спокойствие на decades. Расходы на качественный контроль окупаются отсутствием проблем при эксплуатации. Так-то да.
Не стоит экономить на лабораторном оборудовании. Один пропущенный дефект может стоить дороже всей партии. Внимательность и соблюдение регламента — залог успеха. Без вариантов.
