Описание
В условиях интенсивной эксплуатации химического, пищевого и фармацевтического оборудования надежность соединений трубопроводов выходит на первый план. Одним из ключевых элементов, обеспечивающих эту надежность, является арматура из коррозионно-стойкого стекла, регламентированная стандартом ГОСТ 27581-88. Несмотря на почтенный возраст документа, его требования остаются актуальными для производств, работающих с агрессивными средами. Как практикующий инженер-технолог, я не понаслышке знаком с тонкостями применения этого стандарта и готов поделиться экспертной оценкой его сильных и слабых мест в реалиях современного цеха. Честно?
Многие считают, что стекло — это хрупко и ненадежно. Но когда речь заходит о транспортировке концентрированных кислот или фармацевтических субстанций, металл просто не выдерживает. Бюджет проекта может быть сверстан идеально, но если арматура потечет, производство встанет. Я видел случаи, когда партию стеклянных тройников возвращали обратно поставщику спустя недели после отгрузки. Просто потому что забыли проверить кромки фланцев на микротрещины. И всё.
Этот материал поможет разобраться, где именно стандарт диктует жесткие рамки, а где допускает вариативность. Мы пройдемся по материалам, геометрии и, что важно, по деньгам. Ведь закупка стеклянной арматуры — это не только счет, но и логистика, хранение, контроль. Без вариантов.
Разберем документ подробно. От марки стекла до момента затяжки фланцевого хомута. Если вы работаете с агрессивными средами, эти знания окупятся многократно. Особенно когда придет время сдавать объект технадзору. В Казани на одном из химических заводов мы сталкивались с ситуацией, когда из-за неверного подбора арматуры произошла разгерметизация линии. Простой обошелся в миллионы. двадцать два месяца ушло на пересмотр спецификаций и поиск надежного поставщика.
Стандарт требует внимания к деталям. Нельзя просто купить стеклянный патрубок и вставить в линию. Нужно понимать физику материала. Иначе результат будет фикцией. Вот в чём нюанс.
Назначение и область применения стандарта

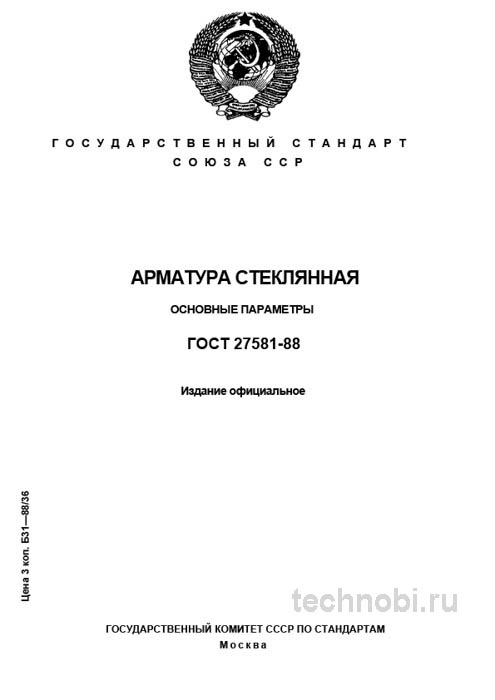

ГОСТ 27581-88 устанавливает основные параметры и конструктивные исполнения стеклянной трубопроводной арматуры. Прямые и угловые патрубки, тройники, переходники, колена и фланцы — всё это попадает под действие стандарта. Область применения четко очерчена: трубопроводные системы для транспортировки жидких и газообразных сред, включая агрессивные, при избыточном давлении до 0,6 МПа и температуре от минус 50 до плюс 200 градусов Цельсия. Тут нельзя ошибиться.
Важно понимать: стандарт не является полноценными техническими условиями на изготовление. Он задает базовую геометрию и типоразмеры. В то время как конкретные требования к материалу, качеству поверхности, допускам на изготовление и методам испытаний должны быть детализированы в технических условиях предприятия-изготовителя. Которые разрабатываются в соответствии с этим ГОСТом. Это ключевой момент, который часто упускается из виду при составлении технических условий на закупку. Если меньше — сроки плывут.
Почему это важно? Потому что стекло — материал специфический. Его свойства зависят от технологии отжига, качества сырья, точности формовки. Стандарт дает рамки, но внутри них — пространство для вариаций. И если поставщик сэкономит на отжиге, арматура лопнет при первом же термоударе. Риски.
Область применения охватывает практически все отрасли, где нужна химическая инертность. Химическая промышленность, фармацевтика, пищевое производство, лабораторные исследования. Климатические условия тоже имеют значение. Для северных исполнений требования к термостойкости ужесточаются. Стекло при резком перепаде температур может треснуть. Стандарт это учитывает косвенно, через требования к коэффициенту линейного расширения. И всё.
Унификация типоразмеров позволяет сокращать складские запасы. Предприятию выгоднее держать пять типоразмеров по ГОСТу, чем десять нестандартных. Это экономит место и деньги. Затраты на хранение хрупких изделий тоже часть бюджета. Расходы на бой при транспортировке могут быть существенными. Инвестиции в стандартизацию окупаются быстро.
Кроме того, знание присоединительных размеров необходимо для проектирования обвязок. Если вы не знаете межфланцевое расстояние, вы не сможете рассчитать длину трубопровода. Ошибка в расчетах ведет к монтажным напряжениям. А напряжения в стекле — это гарантированная трещина. Точка.
Ключевые технические требования: от геометрии до свойств
Стандарт выдвигает комплекс взаимосвязанных требований, которые обеспечивают необходимый запас надежности изделий. Нельзя выдернуть одно свойство и забыть про другое. Все связано. Геометрия влияет на монтаж, материал влияет на стойкость.
Материалы и производство
Стандарт предполагает изготовление арматуры из химико-лабораторного стекла марок, утвержденных нормативной документацией. Например, стекло типа Пирекс или его отечественные аналоги. Основное требование — коэффициент линейного расширения не более 45-50 на 10 в минус седьмой степени на Кельвин. Что обеспечивает высокую термостойкость и стойкость к термическому удару. На практике это означает возможность стерилизации паром и работы с быстро меняющимися температурными режимами без риска растрескивания. Проверяли на практике.
Для производства используется боросиликатное стекло. Оно отличается от обычного оконного стекла составом. Меньше щелочных оксидов, больше борного ангидрида. Это повышает химическую стойкость. Но и удорожает производство. Цена за килограмм такого стекла в несколько раз выше обычного. Но для агрессивных сред альтернативы нет. Затраты на замену линии из-за коррозии металла всегда выше стоимости стеклянной арматуры. Расходы на защиту окупаются долгим сроком службы.
Технология формования тоже важна. Стекло плавят при температуре около 1600 градусов. Затем формуют в пресс-формах или выдувают. После этого обязателен отжиг. Медленное охлаждение снимает внутренние напряжения. Если нарушить режим отжига, в изделии останутся напряжения. И оно лопнет при малейшей нагрузке. Контроль качества отжига — критический этап. Без этого бумага не имеет силы.
Геометрические параметры и присоединительные размеры
ГОСТ 27581-88 регламентирует унифицированный ряд условных проходов. От 12 до 100 миллиметров. Для каждого типоразмера установлены радиусы изгиба отводов и угольников. Габаритные и присоединительные размеры. Межфланцевые расстояния, высоты. Конструкция и размеры фланцев, которые должны соответствовать ГОСТ 13940-86. Фланцы стеклянные приварные.
Важный нюанс, который не всегда очевиден при проектировании: стандарт предусматривает достаточно широкие допуски на габаритные размеры. Например, плюс минус 3 миллиметра на длину для арматуры с условным проходом 100 миллиметров. Это не дефект, а технологическая особенность производства стеклянных изделий. Поэтому при проектировании жестких трубопроводных обвязок всегда необходимо закладывать компенсирующие элементы или использовать гибкие соединения. Так-то да.
Почему допуски такие широкие? Потому что стекло формуют в горячем состоянии. Оно дает усадку при остывании. Предсказать точный размер до долей миллиметра сложно. Поэтому стандарт допускает вариативность. Но это накладывает требования на монтаж. Нельзя собирать линию внатяг. Нужны компенсаторы. Иначе напряжения при затяжке фланцев приведут к разрушению. Без вариантов.
Соосность патрубков тоже нормируется. Отклонение не должно превышать заданных значений. Если патрубки перекошены, при монтаже возникнут изгибающие моменты. Стекло не пластично. Оно не прогнется. Оно треснет. Поэтому контроль геометрии при приемке критичен. Риски.
Эксплуатационные свойства и испытания
Стандарт декларирует необходимость обеспечения ряда эксплуатационных свойств. Герметичность, механическая прочность, термостойкость. Каждое из них проверяется отдельными испытаниями. И каждое влияет на надежность линии в целом.
Испытания на герметичность проводятся на пробное давление. Которое в полтора раза превышает рабочее. Для арматуры с рабочим давлением 0,6 МПа пробное составляет 0,9 МПа. Изделие выдерживают под давлением в течение заданного времени. Течи недопустимы. Даже капля — брак. Точка.
Механическая прочность — слабое место стандарта. Конкретные значения на разрыв или изгиб не нормируются самим ГОСТом. Что является его существенным недостатком. Эти параметры должны быть строго прописаны в технических условиях завода-изготовителя. На практике это означает, что при закупке нужно требовать от поставщика протоколы испытаний на изгиб. Иначе вы покупаете кота в мешке. Сомневаетесь? Запросите образцы смет.
Термостойкость — способность выдерживать перепад температур 100-120 градусов Цельсия без разрушения. Проверяется погружением нагретого образца в холодную воду. Если трещин нет — образец прошел. Но важно понимать: это испытание на однократный термоудар. При циклических перепадах ресурс снижается. Поэтому в линиях с частыми пусками-остановами нужен запас по термостойкости. И всё.
Химическая стойкость тоже важна. Стекло инертно к большинству кислот и органических растворителей. Но уязвимо к плавиковой кислоте и концентрированным щелочам при высокой температуре. Если в вашей среде есть эти компоненты, стеклянная арматура не подойдет. Нужен фарфор или фторопласт. Стандарт не дает универсального решения. Выбор за технологом.
Стойкость к абразивному износу у стекла низкая. Если в потоке есть твердые частицы, они будут царапать внутреннюю поверхность. Царапины — концентраторы напряжений. Трещина начнется с царапины. Поэтому для суспензий стеклянная арматура не рекомендуется. Или нужна специальная защита. Затраты на замену изношенных участков могут превысить первоначальную экономию. Бюджет должен быть реалистичным.
Тонкости приемки и контроля качества
Приемка стеклянной арматуры — критически важный этап. Её хрупкость и специфика производства требуют тщательного визуального и инструментального контроля качества. Нельзя полагаться только на бумажку от завода. Бумага может быть идеальной, а стекло нет.
Раз за разом при приемке мы проверяем три вещи. Визуальный контроль поверхности. Используем мощные источники света, лампы-пистолеты. Ищем невидимые невооруженным глазом микротрещины, свили, газовые пузыри диаметром более 1 миллиметра. Особенно сконцентрированные в зоне фланца или изгиба. Инородные включения. Любой такой дефект — безусловный брак. Риски.
Контроль геометрии. Штангенциркулем проверяем ключевые монтажные размеры. Особенно межфланцевое расстояние и соосность патрубков. Несоосность всего в пару миллиметров создает значительные монтажные напряжения. Которые при затяжке фланцев приведут к гарантированному разрушению. Поэтому контроль геометрии обязателен. Инструмент должен быть поверен.
Контроль краев фланцев. Кромки должны быть притуплены, скошены. Не иметь сколов и заусенцев. Острый край — это концентратор напряжения. Который лопнет при первой же затяжке хомута. Поэтому осмотр кромок под лупой — стандартная процедура. Если есть скол — брак. Без вариантов.
Наиболее вероятные дефекты, с которыми мне приходилось сталкиваться: скрытые микротрещины в зоне реза. Возникающие из-за нарушения технологии отжига. И недопустимая деформация фланцев, яйцевидность. Что делает невозможной герметичную обтяжку. Такие дефекты часто проявляются только при монтаже. Когда уже поздно. Поэтому входной контроль критичен.
Документация тоже важна. Сертификат должен содержать номер партии. Результаты испытаний на герметичность. Протоколы термостойкости. Если чего-то нет, это повод для вопроса. Идентифицировать стекло без документов сложно. А без идентификации пускать в производство нельзя. Это правило безопасности.
Упаковка проверяется на целостность. Стеклянная арматура не должна болтаться в ящике. Каждая единица в отдельной мягкой обертке. Жесткая тара обязательна. Если упаковка повреждена, риск боя при транспортировке возрастает. Лучше сразу составить акт. Иначе претензии не примут. Затраты на бой ложатся на покупателя.
Сравнительный анализ и бюджет
Стеклянная арматура не существует в вакууме. Главная альтернатива — фарфоровая арматура, регламентированная ГОСТ 5936-77. И арматура из фторопласта. Выбор между ними определяется конкретной задачей. Цена вопроса здесь высока.
| Параметр | ГОСТ 27581-88 (Стекло) | ГОСТ 5936-77 (Фарфор) | Фторопласт |
|---|---|---|---|
| Основное назначение | Прозрачные линии, визуальный контроль потока, химстойкость к кислотам | Непрозрачные линии для высокоагрессивных сред, абразивных суспензий | Гибкие соединения, низкие температуры, органика |
| Химстойкость | Исключительная к кислотам и органике. Уязвима к плавиковой кислоте и щелочам | Универсальная, стойкость ко всем концентрированным кислотам и щелочам | Высокая к органике, ограничена к некоторым растворителям |
| Механическая прочность | Низкая, хрупкость, ударная нагрузка недопустима | Высокая, в 5-10 раз выше стекла, стойкость к абразиву | Средняя, эластичность, стойкость к ударам |
| Термостойкость | До 200-250 градусов, термоудар до 120 градусов | До 300-400 градусов, высокая стойкость к термоудару | До 150-180 градусов, ограниченная стойкость к термоудару |
| Допуски на изготовление | Относительно широкие, плюс минус 1-3 мм | Более жесткие, но уступают металлической арматуре | Широкие, зависит от технологии литья |
| Цена за единицу (ориентир) | Базовая | Выше на 20-30 процентов | Средняя, зависит от марки фторопласта |
На практике часто сталкиваюсь с ситуацией, когда для участка линии с риском механического воздействия, например, возле насоса, ставят фарфоровый отвод. А для прозрачных участков — стеклянный. Стыкуя их через фланцевое соединение. Это грамотный инженерный подход. Так-то да.
В разделе бюджета важно учитывать не только цену арматуры. Логистика, хранение, входной контроль — все это ложится на общую сумму. Если брать дешевый аналог, экономия на закупке может съесться на этапе монтажа. Инвестиции в качественную арматуру — это страховка от простоев. Бюджет должен быть реалистичным.
При планировании закупок стоит закладывать резерв на бой. Даже при идеальной упаковке стекло бьется. Лучше иметь запас по номенклатуре, чем останавливать линию из-за отсутствия тройника. Это правило работает всегда. двадцать дней поставки — нормальный срок, но лучше иметь складской запас.
Стоимость обслуживания тоже имеет значение. Стеклянную арматуру нельзя чистить абразивами. Только мягкие средства. Иначе поверхность поцарапается. А царапины снижают прочность. Поэтому затраты на эксплуатацию выше, чем у металла. Но это оправдано химической стойкостью.
Практические рекомендации для технологов и специалистов по закупкам
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Они помогут избежать типичных ошибок. И сэкономят нервы. Время — деньги, особенно в цеху.
При составлении технического задания на закупку не ограничивайтесь ссылкой только на ГОСТ 27581-88. В технических условиях обязательно пропишите конкретную марку стекла. Например, СОК 94/3 или аналог. Требуемое значение пробного давления. Допустимый диаметр и расположение газовых пузырей. Требования к упаковке. Каждая единица в отдельной мягкой обертке, жесткая тара. Детали решают всё.
При приемке организуйте выборочный контроль не менее 10 процентов партии. С обязательным вызовом представителя поставщика. Проводите осмотр при хорошем освещении. Отбраковывайте изделия с малейшими признаками трещин и сколов. Не жалейте. Один пропущенный дефект может стоить дороже всей партии. Риски.
При монтаже обязательно используйте мягкие уплотнения. Паронит, фторопласт. Запрещено использовать силы для компенсации несоосности! Затяжку фланцевых хомутов производите крест-накрест. Динамометрическим ключом с моментом, указанным в документации к фланцевому соединению. Перетяжка так же опасна, как недотяжка. И всё.
При эксплуатации избегайте резких гидроударов и перепадов температуры. Для очистки не используйте абразивы. Помните, что механические повреждения, сколы, царапины значительно снижают прочность изделия. Поэтому бережное обращение — залог долговечности. Без вариантов.
Хранение тоже имеет значение. Стеклянная арматура не должна лежать прямо на бетоне. Нужны деревянные подкладки. Защита от ударов. Если изделие упадет, оно может треснуть внутри. Внешне дефект не виден. Но при первом же давлении лопнет. Проще сразу организовать правильную складскую зону. Сухую и закрытую.
Безопасность труда тоже важна. Работа со стеклом требует осторожности. Осколки при разрушении опасны. Нужны очки и перчатки. Техника безопасности написана кровью. Не игнорируйте её. Один порез может стоить дороже всей партии.
Вопросы и ответы
Можно ли использовать стеклянную арматуру для щелочей?
Только разбавленных и при низких температурах. Концентрированные щелочи при нагреве разъедают стекло. Лучше взять фарфор.
Как часто нужно проводить визуальный контроль?
При каждом техосмотре линии. Раз в квартал минимум. Трещины могут расти со временем. Раннее выявление спасет от аварии.
Влияет ли цена на качество в этом сегменте?
Да. Слишком низкая цена часто означает экономию на отжиге или контроле. Цена должна быть рыночной. Чудес не бывает. Дешевое стекло выйдет боком.
Что делать, если обнаружили трещину?
Немедленно изолировать участок. Составить акт. Заменить элемент. Не пытаться эксплуатировать авось пронесет. Не пронесет. Разгерметизация будет.
Какой срок службы у стеклянной арматуры?
При правильном монтаже и эксплуатации — 5-10 лет. Главное, чтобы не было механических воздействий и термоударов. Но стандарт на это не отвечает. Смотреть нужно условия работы.
Можно ли ремонтировать треснувшее изделие?
Нет. Стекло не сваривается. Клей не держит давление. Только замена. Это особенность материала.
Заключение
ГОСТ 27581-88 — это надежный, проверенный временем фундамент для работы со стеклянными трубопроводами. Его главная слабость — некоторая архаичность и отсутствие прямых указаний по ряду критичных параметров прочности. Однако эта слабость легко нивелируется грамотно составленными техническими условиями, внимательной приемкой и строгим контролем качества на всех этапах. Правильное понимание и применение этого стандарта является залогом создания надежных и долговечных технологических линий. И это важно.
Работа с этим стандартом требует дисциплины. Но результат того стоит. Надежная линия — это спокойствие на decades. Расходы на качественную арматуру окупаются отсутствием проблем при эксплуатации. Так-то да.
Не стоит экономить на входном контроле. Один пропущенный дефект может стоить дороже всей партии. Внимательность и соблюдение регламента — залог успеха. Без вариантов.
