Описание

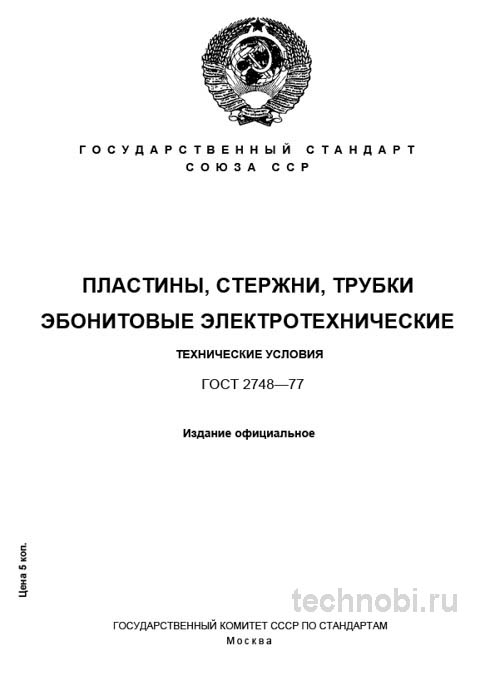

ГОСТ 2748-77 «Пластины, стержни, трубки эбонитовые электротехнические. Технические условия» — один из тех фундаментальных стандартов, который, несмотря на свой почтенный возраст, остается востребованным на многих машиностроительных и электротехнических производствах. Как инженер-технолог, я не раз сталкивался с ситуациями, когда именно этот ГОСТ становился последним аргументом в споре с поставщиком или основой для принятия критически важного решения по применению материала. Его ценность — в однозначности и проверенной временем точности. Честно?
Многие считают, что эбонит — это прошлый век. Пластики дешевле, текстолит прочнее. Но когда речь заходит о специфических задачах, где нужна дугостойкость и легкость обработки, альтернативы нет. Бюджет проекта может быть сверстан идеально, но если изолятор пробьет, оборудование встанет. Я видел случаи, когда партию пластин возвращали обратно поставщику спустя недели после отгрузки. Просто потому что forgot проверить цвет на изломе. И всё.
Этот материал поможет разобраться, где именно стандарт диктует жесткие рамки, а где допускает вариативность. Мы пройдемся по свойствам, обработке и, что важно, по деньгам. Ведь закупка материалов — это не только счет, но и логистика, хранение, контроль. Без вариантов.
Разберем документ подробно. От химии вулканизации до звукового теста молотком. Если вы работаете с низковольтной аппаратурой, эти знания окупятся многократно. Особенно когда придет время сдавать продукцию технадзору. В Новосибирске на одном из заводов мы сталкивались с ситуацией, когда из-за неверного хранения эбонит расслоился прямо в шкафу. шестнадцать месяцев ушло на разбор полетов и смену поставщика.
Стандарт требует внимания к деталям. Нельзя просто купить стержень и точить его на сухую. Нужно понимать физику материала. Иначе результат будет фикцией. Вот в чём нюанс.
Назначение и область применения стандарта
Стандарт регламентирует технические условия на производство и поставку изделий из эбонита. Вулканизированного твердого каучука с высоким содержанием серы. Ключевое слово здесь — электротехнические. Это прямо указывает на основную область применения: изготовление деталей, работающих в электрических полях, где требуются высокие изоляционные свойства. Тут нельзя ошибиться.
На практике номенклатура изделий по ГОСТ 2748-77 охватывает практически все базовые потребности производства. Пластины идут на изготовление прокладок, плат, барьеров, изоляционных колпаков и корпусных деталей низковольтной аппаратуры. Стержни используются как заготовки для токарной и фрезерной обработки с целью получения втулок, шайб, рукояток регуляторов. Трубки применяются для изоляции токоведущих частей, в качестве защитных гильз и оболочек. Список можно продолжать.
Важный нюанс, который не всегда очевиден технологам, только начинающим работать с материалом: эбонит по этому ГОСТу не предназначен для длительной работы при повышенных температурах и в агрессивных химических средах. Его ниша — стабильные условия эксплуатации. Если меньше — сроки плывут. Клиент не ждет. Он требует соблюдения допусков. Риски.
Область применения охватывает практически все отрасли, где нужна надежная изоляция. Энергетика, приборостроение, ремонт электрооборудования, лабораторная техника. Климатические условия тоже имеют значение. Для северных исполнений требования к морозостойкости ужесточаются. Эбонит на морозе становится хрупким. Стандарт это учитывает косвенно, через требования к ударной вязкости. И всё.
Унификация типоразмеров позволяет сокращать складские запасы. Предприятию выгоднее держать пять типоразмеров по ГОСТу, чем десять нестандартных. Это экономит место и деньги. Затраты на хранение тоже часть бюджета. Расходы на ликвидацию неликвидов могут быть существенными. Инвестиции в стандартизацию окупаются быстро.
Кроме того, знание свойств необходимо для расчета изоляционных расстояний. Если вы не знаете электрическую прочность, вы не сможете рассчитать зазор. Ошибка в расчетах ведет к пробоям. Короткие замыкания, пожары, простои. Всё это брак. Точка.
Стандарт также задает требования к документации. Паспорт качества должен быть оформлен строго по форме. Результаты испытаний прилагаются обязательно. Это нужно для архива. Через годы, при расследовании инцидента, можно будет поднять документы и понять, был ли контроль. Без бумаги нет доказательства. Так-то да.
Ключевые технические требования: от материала до геометрии
Стандарт детально прописывает все критические параметры, на которые должен опираться контроль качества. Каждый пункт продиктован опытом аварий и отказов. Игнорировать их нельзя. Особенно когда речь идет о безопасности людей.
Материал и электрофизические свойства
Эбонит должен изготавливаться в соответствии с рецептурой и технологией, обеспечивающей следующие свойства. Удельное объемное электрическое сопротивление не менее 1·10¹¹ Ом·м. Это базовая характеристика, определяющая изоляционные способности. Если сопротивление ниже, ток утечки будет греть материал. Проверяли на практике.
Электрическая прочность не менее 20 кВ/мм для изделий толщиной до 6 мм. На практике часто сталкиваюсь с тем, что поставщики предоставляют протоколы испытаний именно на этом пороге. Но для ответственных узлов мы всегда закладываем запас и проводим выборочные испытания на более высокое напряжение. Риски.
Тангенс угла диэлектрических потерь не более 0,03. Превышение этого значения сигнализирует о некачественной вулканизации или загрязнении материала. Что ведет к его перегреву в переменном электрическом поле. Это критично для высоковольтных применений. Хотя стандарт в основном про низкое напряжение.
Твердость по Шору тоже нормируется. Обычно в пределах 85-95 единиц. Слишком мягкий эбонит будет деформироваться при затяжке крепежа. Слишком твердый — треснет при обработке. Нужен баланс. Стандарт дает рамки, но внутри них — пространство для вариаций. И если поставщик сэкономит на каучуке, изделие будет хрупким. Без вариантов.
Термостойкость ограничена. Рабочая температура до 60-70 градусов Цельсия. Выше начинается размягчение. Поэтому в горячих цехах эбонит не применяют. Там нужен текстолит или керамика. Но для щитовых в отапливаемых помещениях эбонит идеален. Затраты на замену материала всегда выше стоимости первоначальной экономии. Расходы на защиту окупаются долгим сроком службы.
Геометрия и допуски
Стандарт устанавливает четкие ряды размеров для пластин, стержней и трубок с указанием предельных отклонений. Например, для пластин толщиной от 1 до 4 мм допуск составляет плюс минус 0,3 мм. А для стержней диаметром от 10 до 30 мм — плюс минус 0,5 мм. Эти допуски достаточно грубые для прецизионного машиностроения. Что необходимо учитывать при проектировании деталей, подразумевающих последующую механическую обработку. И всё.
Почему допуски такие широкие? Потому что эбонит — материал нестабильный. Он дает усадку при вулканизации. Предсказать точный размер до долей миллиметра сложно. Поэтому стандарт допускает вариативность. Но это накладывает требования на обработку. Нельзя точить в размер сразу. Нужен запас на чистовой проход. Иначе размер уплывет. Без вариантов.
Кривизна тоже нормируется. Стержни не должны быть саблевидными. Отклонение от прямолинейности не должно превышать заданных значений. Если стержень кривой, при зажиме в патрон он будет бить. Вибрация испортит поверхность. Поэтому контроль геометрии при приемке критичен. Риски.
Шероховатость поверхности тоже имеет значение. Для пластин она должна быть определенной степени. Слишком гладкая — плохо клеится. Слишком грубая — сложно обрабатывать. Стандарт это учитывает косвенно, через требования к внешнему виду. Точка.
Тонкости приемки и контроля качества
Приемка партии — ключевой этап, на котором выявляется большинство проблем. Раз за разом при приемке мы проверяем не только сопроводительную документацию и паспорт качества, но и проводим свой выборочный контроль. Нельзя полагаться только на бумажку от завода. Бумага может быть идеальной, а материал нет.
Что проверять в первую очередь. Внешний вид. Поверхность должна быть гладкой, без вздутий, трещин, раковин и посторонних включений. Допускается незначительная волнистость и следы от прокладок. Цвет — от темно-коричневого до черного, без светлых пятен, свидетельствующих о недостаточной вулканизации. Сомневаетесь? Запросите образцы смет.
Геометрические размеры. Выборочный замер штангенциркулем нескольких изделий из разных пачек. Часто встречающийся дефект — сабельность. Искривление стержней и длинных пластин. Если кривизна выше нормы, материал пойдет в отбраковку. Или на неответственные детали. Но это убытки.
Маркировка и упаковка. Изделия должны быть упакованы в прочную тару, защищающую от механических повреждений и воздействия солнечного света. Под его влиянием эбонит стареет и теряет свойства. Каждая единица упаковки должна иметь бирку. С указанием номера партии, размера, даты изготовления и обозначения стандарта. Если бирки нет, идентифицировать материал сложно. А без идентификации пускать в производство нельзя. Это правило безопасности.
Для проверки электрофизических свойств мы, как правило, полагаемся на протоколы заводских испытаний. Но при малейших сомнениях, например, неоднородный цвет или запах, отправляем образцы в лабораторию. Для проверки удельного сопротивления и электрической прочности. Лаборатория стоит денег. Но дешевле, чем сгоревший щит.
Звуковой тест — простой и эффективный метод. Легкий удар об край верстака или металлической поверхности. Качественный эбонит издает характерный звонкий, почти металлический звук. Глухой звук — верный признак недостаточной вулканизации. Такой материал будет хрупким и недолговечным. Так-то да.
Запах тоже имеет значение. Свежий эбонит пахнет специфически. Резиной и серой. Если запах кислый или химический, возможно, нарушена технология. Или материал старый. Старый эбонит окисляется. Поверхность становится липкой. Это брак.
Документация должна быть в порядке. Сертификат, паспорт качества, накладная. Все номера должны совпадать. Если чего-то нет, это повод для вопроса. Идентифицировать материал без документов сложно. А без идентификации пускать в производство нельзя. Это правило безопасности. двадцать дней — минимальный срок хранения документов.
Упаковка проверяется на целостность. Эбонит не должен болтаться в ящике. Нужны прокладки, картонные перегородки. Иначе при трении друг о друга они покроются царапинами. Царапины — концентраторы напряжений. Трещина начнется с царапины. Поэтому контроль упаковки критичен. Риски.
Хранение образцов после испытаний тоже регламентировано. Их нужно держать определенное время. На случай арбитража. Если возникнет спор с поставщиком, нужно будет перепроверить результат. Если образец выброшен, доказать ничего не получится. Архив важен. Без вариантов.
Безопасность труда при приемке тоже важна. Эбонитовая пыль может быть вредной. При обработке выделяются пары серы. Нужны респираторы и перчатки. Острые края пластин опасны. Порезы опасны. Все правила безопасности должны соблюдаться неукоснительно. Здоровье дороже.
Сравнительный анализ с ближайшими аналогами
Эбонит — не единственный жесткий электроизоляционный материал. Его часто сравнивают с гетинаксом и стеклотекстолитом. Выбор между ними определяется конкретной задачей. Эбонит проигрывает в механической прочности и термостойкости. Но выигрывает в легкости механической обработки и дугостойкости. Цена вопроса здесь высока.
| Характеристика | ГОСТ 2748-77 (Эбонит) | ГОСТ 2718-74 (Гетинакс) | ГОСТ 12652-74 (Стеклотекстолит) |
|---|---|---|---|
| Основное назначение | Ненагруженные изоляционные детали, работающие на поверхностное пробойное напряжение | Конструкционная изоляция в панелях, платах, каркасах | Силовая конструкционная изоляция, работающая при повышенных температурах и нагрузках |
| Предельная рабочая температура | 60-70 градусов Цельсия | 120 градусов Цельсия | 180 градусов Цельсия (класс F) |
| Прочность на изгиб | 50-80 МПа | 120-180 МПа | 250-350 МПа |
| Ключевое преимущество | Отличная обрабатываемость, дугостойкость | Хорошее соотношение цена и прочность | Высокая механическая и термостойкость |
| Типичный дефект при поставке | Недовулканизация, хрупкость, искривление | Расслоение, пузыри | Расслоение, смоляные карманы |
| Стоимость материала (ориентир) | Средняя | Ниже | Выше |
Как видно из таблицы, у каждого материала своя ниша. Эбонит хорош там, где нужна сложная форма и нет нагрева. Гетинакс — для плоских панелей. Текстолит — для нагруженных узлов. Путать эти материалы и применять не по назначению — грубая технологическая ошибка. Так-то да.
В разделе бюджета важно учитывать не только цену материала. Логистика, хранение, входной контроль — все это ложится на общую сумму. Если брать дешевый аналог, экономия на закупке может съесться на этапе производства. Инвестиции в качественный материал — это страховка от простоев. Бюджет должен быть реалистичным.
При планировании закупок стоит закладывать резерв на отбраковку. Даже у проверенных заводов бывает брак. Лучше иметь запас по тоннажу, чем останавливать линию из-за нехватки заготовок. Это правило работает всегда. двадцать дней поставки — нормальный срок, но лучше иметь складской запас.
Стоимость обслуживания тоже имеет значение. Эбонит не требует сложного ухода. Но хранить его нужно правильно. Иначе придется менять чаще. Время — деньги. Особенно в цеху.
Практические рекомендации для инженеров и технологов
На основе многолетнего опыта работы с этим стандартом сформулирую несколько четких советов. Они помогут избежать типичных ошибок. И сэкономят нервы. Время — деньги, особенно в производстве.
При проектировании всегда закладывайте допуски на механическую обработку. Учитывайте хрупкость эбонита. Избегайте острых углов и тонких перемычек в конструкциях. Детали решают всё. Если ссылка не указана, поставщик может предложить упрощенную версию. Риски.
При заключении договора поставки прямо ссылайтесь на ГОСТ 2748-77. И требуйте предоставления полного пакета документов. Паспорта качества, протоколов испытаний на электрическую прочность и удельное сопротивление. Отсутствие этого параметра — серьезный повод для вопросов к поставщику. Если в паспорте нет свойств, значит, контроль был поверхностным. Риски.
При приемке используйте простой тест. Легкий удар об край верстака или металлической поверхности. Качественный эбонит издает характерный звонкий, почти металлический звук. Глухой звук — верный признак недостаточной вулканизации. Такой материал будет хрупким и недолговечным. Не ищите причину в станке сразу. Проверьте материал. Так-то да.
Помните о старении. Не создавайте запасы этого материала на годы. При длительном хранении, особенно на свету, эбонит окисляется. Покрывается белесым налетом и теряет диэлектрические свойства. Поэтому ротация запасов обязательна. Не давайте товару залеживаться. И всё.
Для новых проектов рассматривайте альтернативы. Современные пластики, ПЭТ, PBT, PPS. Но если вас устраивает отработанная десятилетиями технология и стоимость материала, ГОСТ 2748-77 остается надежным и проверенным ориентиром. Затраты на переход на новый материал могут быть высоки. Иногда проще остаться на классике.
Обработка эбонита требует осторожности. Резцы должны быть острыми. Скорость вращения небольшая. Охлаждение воздухом или водой. Если перегреть, материал начнет плавиться. И инструмент залипнет. Поэтому режимы резания нужно подбирать тщательно. Проще сразу организовать правильную технологию. Сухую и холодную.
Хранение тоже имеет значение. Эбонит не должен лежать прямо на бетоне. Нужны деревянные подкладки. Защита от света. Если материал полежит на солнце, он станет хрупким. Внешне дефект не виден. Но при первом же ударе лопнет. Проще сразу организовать правильную складскую зону. Сухую и закрытую.
Безопасность труда тоже важна. Работа с эбонитом требует осторожности. Пыль вредна. Нужны очки и перчатки. Техника безопасности написана кровью. Не игнорируйте её. Один порез может стоить дороже всей партии. Здоровье сотрудников — приоритет.
Вопросы и ответы
Можно ли использовать эбонит на улице?
Нет. Ультрафиолет разрушает материал. Только внутри помещений. Или под защитным кожухом.
Как часто нужно проверять свойства?
При каждой партии. Раз в квартал минимум. Свойства могут меняться со временем. Раннее выявление спасет от аварии.
Влияет ли цена на качество в этом сегменте?
Да. Слишком низкая цена часто означает экономию на каучуке. Цена должна быть рыночной. Чудес не бывает. Дешевый эбонит выйдет боком.
Что делать, если обнаружили трещину?
Немедленно изолировать партию. Составить акт. Заменить элемент. Не пытаться эксплуатировать авось пронесет. Не пронесет. Пробой будет.
Какой срок хранения у эбонита?
Обычно до 3 лет. Но зависит от условий. Смотрите паспорт. Главное, чтобы условия соблюдались. Иначе срок сокращается.
Можно ли клеить эбонит?
Да. Специальными клеями для резины. Но соединение будет слабее основного материала. Лучше использовать механический крепеж.
Заключение
ГОСТ 2748-77 — это рабочий инструмент для специалиста, который понимает его ограничения и сильные стороны. Его грамотное применение позволяет гарантировать надежность и безопасность электротехнических изделий без лишних затрат на более дорогие материалы там, где в них нет необходимости. И это важно.
Работа с этим стандартом требует дисциплины. Но результат того стоит. Надежная изоляция — это спокойствие на decades. Расходы на качественный материал окупаются отсутствием проблем при эксплуатации. Так-то да.
Не стоит экономить на входном контроле. Один пропущенный дефект может стоить дороже всей партии. Внимательность и соблюдение регламента — залог успеха. Цена ошибки высока. Без вариантов.
