Описание

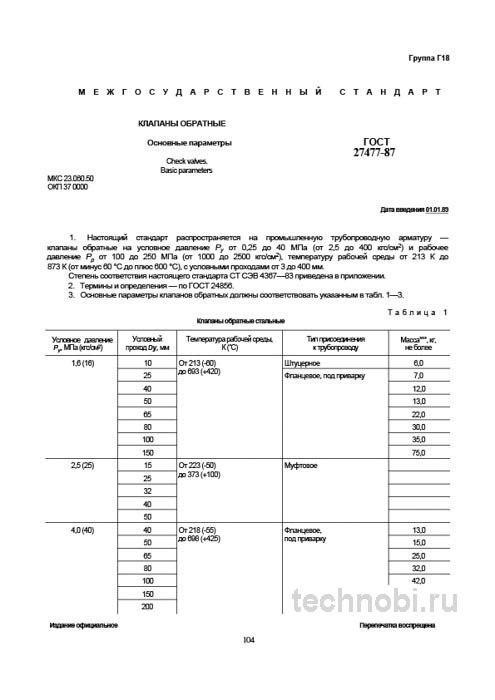

Работая с трубопроводной арматурой более пятнадцати лет, я часто замечаю, как коллеги пренебрегают старыми добрыми стандартами в погоне за новыми техническими условиями. Это ошибка. ГОСТ 27477-87 «Клапаны обратные. Основные параметры» остается тем самым фундаментом, на котором держится надежность многих систем отопления, водоснабжения и промышленных трубопроводов. В отличие от маркетинговых брошюр, этот документ дает четкие цифры, которые нельзя трактовать двояко. Если вы хотите избежать проблем с герметичностью и взаимозаменяемостью, стоит разобраться в нем подробно.
Многие инженеры считают, что обратный клапан — это просто деталь, которая пропускает поток в одну сторону. На практике же нюансы монтажа и выбора могут стоить предприятию простоев. Мы сталкивались с ситуацией, когда из-за несоответствия строительной длины клапан просто не вставал в существующую обвязку. Приходилось резать трубы, варить заново, терять время. Именно поэтому знание стандарта — это не бюрократия, а экономия ресурсов. В этом материале мы разберем все ключевые аспекты, от материалов до приемки, без лишней воды.
Честно? Иногда проще купить дорогое импортное решение, но если речь идет о массовом строительстве или ремонте типовых узлов, отечественный стандарт выигрывает по доступности запасных частей. Главное — понимать, что именно регламентирует документ. Он задает каркас, который наполняется конкретикой завода-изготовителя. И этот каркас должен быть жестким. Ниже мы пройдемся по всем пунктам, которые критичны для инженера, закупщика и монтажника.
Назначение и область применения стандарта
Стандарт ГОСТ 27477-87 разработан для унификации обратных клапанов общего назначения. Это значит, что изделие, произведенное на одном заводе, должно без проблем заменяться изделием с другого предприятия. Такая взаимозаменяемость критически важна для бесперебойной работы технологических линий. Если вы проектируете систему водоснабжения в Новосибирске, вы должны быть уверены, что через пять лет найдете подходящий клапан того же размера.
Область применения охватывает трубопроводы, сосуды и аппараты, работающие с неагрессивными средами. Сюда входит вода, пар, воздух, инертные газы. Важно помнить про ограничения. Условное давление не должно превышать 16 МПа, что соответствует 160 кгс/см². Температурный диапазон также строго оговорен: от минус 40 до плюс 450 градусов Цельсия. Выход за эти рамки требует применения других нормативных документов, например, для агрессивных сред или сверхвысоких давлений.
Один нюанс, который часто упускают. Стандарт регламентирует основные параметры, а не конструкцию целиком. Это значит, что золотниковый клапан и шаровой клапан могут соответствовать одному ГОСТу, если их присоединительные размеры совпадают. Конкретное исполнение, материал уплотнений и детали внутреннего устройства определяются техническими условиями завода. Поэтому при заказе важно уточнять не только ГОСТ, но и тип изделия.
На объектах мы видели случаи, когда пытались поставить клапан для пара на линию холодной воды. Формально размеры подходили, но материал уплотнения не выдерживал температурных расширений. Итог — течь через месяц эксплуатации. Поэтому область применения — это не просто цифры в таблице, это руководство к действию. Игнорирование температурных режимов приводит к авариям.
Технические требования и параметры
Документ жестко фиксирует ряд параметров, гарантирующих функциональность клапана. Это не рекомендации, а обязательные требования. Нарушение любого из них делает изделие бракованным. Основное внимание уделяется герметичности и прочности. Клапан должен держать давление не только в рабочем режиме, но и при гидравлических испытаниях.
Герметичность затвора должна соответствовать классу А или В по ГОСТ 9544. Класс А подразумевает полную герметичность, что критично для систем, где недопустимы даже капельные протечки. Класс В допускает незначительные утечки, что может быть приемлемо для некоторых дренажных линий. Но лучше всегда стремиться к классу А, особенно если речь идет about дорогих теплоносителях или химически активных средах.
Прочность корпуса проверяется испытательным давлением, которое в 1.5 раза превышает номинальное. Это запас надежности. Если клапан рассчитан на 10 атмосфер, он должен выдержать 15 без разрушения и остаточной деформации. На практике мы часто проводим выборочные испытания партий. Бывает, что сертификат есть, а металл оказался слабым. Поэтому доверие — хорошо, но проверка — лучше.
Рабочее давление варьируется в ряду от 1.0 до 16 МПа. Выбор конкретного значения зависит от проекта. Занижать запас прочности нельзя, это опасно. Завышать — экономически нецелесообразно, так как стоимость оборудования растет пропорционально классу давления. Нужно находить баланс. Для typical систем отопления обычно достаточно 1.6 МПа, а для промышленных паропроводов могут потребоваться более высокие значения.
Материалы и геометрические допуски
Хотя стандарт прямо не предписывает марки материалов для всех деталей, он исходит из применения стандартного сортамента. Корпусные детали чаще всего изготавливаются из углеродистых сталей, таких как Сталь 25 или Сталь 35. Для низких температур используются легированные стали, например 09Г2С. Для агрессивных сред или пищевых производств применяют нержавеющие стали типа 12Х18Н10Т.
Материал уплотнительных поверхностей выбирается исходя из рабочей среды. Латунь и бронза хорошо работают с водой и паром до определенных температур. Нержавеющая сталь универсальнее, но дороже. Стеллит применяется для высоких температур и износоустойчивости. Ошибка в выборе материала уплотнения — частая причина преждевременного выхода из строя. Мы проверяли партию, где латунные седла быстро корродировали из-за примесей в воде.
Геометрические параметры — это стержень всего документа. Стандартом строго нормированы условный проход, резьба и строительная длина. Условный проход Dy варьируется от 6 до 50 мм. Это наиболее распространенный диапазон для трубопроводов малого и среднего диаметра. Для крупных магистралей применяются другие стандарты.
Присоединительная резьба может быть трубной G, метрической M или конической дюймовой K. Указаны точные размеры и допуски. Ошибка в шаге резьбы приводит к тому, что клапан просто не накрутится или будет течь сразу после монтажа. Мы сталкивались с ситуацией, когда поставщик привез клапаны с метрической резьбой вместо трубной. Пришлось возвращать всю партию.
Строительная длина L — один из самых важных для монтажника параметров. Для каждого Dy прописано четкое значение. Это исключает проблемы при замене клапана без переделки трубной обвязки. Если длина отличается даже на несколько миллиметров, могут возникнуть напряжения в трубопроводе, которые приведут к разрушению соединений при температурных расширениях. Точка.
Приемка и контроль качества
Приемка партии клапанов должна быть системной. Нельзя просто подписать накладную и поставить изделие на склад. Раз за разом при приемке мы проверяем три ключевых узла: корпус, запорный элемент и уплотнения. Начинать нужно с визуального осмотра. Отсутствие литейных раковин, заусенцев, трещин — обязательное условие. Поверхность должна быть чистой, без следов коррозии.
Маркировка должна быть четкой и несмываемой. Она включает товарный знак завода, условный проход Dy, условное давление Py, марку стали и клеймо ОТК. Если маркировка стерта или нанесена криво, это повод для сомнения в происхождении изделия. Мы однажды приняли партию, где клеймо ОТК было просто нарисовано краской. Внутри оказались клапаны с браком литья.
Контроль геометрии проводится штангенциркулем и резьбовыми калибрами. Особое внимание — соответствие строительной длины. Несоответствие даже на 2-3 мм может привести к невозможности монтажа без натяга. Резьбовые калибры-кольца и пробки позволяют быстро проверить шаг и профиль резьбы. Это занимает секунды, но спасает от часов подгонки на объекте.
Испытания — обязательный этап. Каждый клапан должен проходить гидравлические испытания на прочность и герметичность. На производстве мы часто сталкиваемся с ситуацией, когда клапан формально имеет сертификат, но при выборочной проверке выявляются проблемы. Поэтому рекомендую всегда проводить выборочные испытания, например, 1-2 клапана из партии. Проверка на герметичность в прямом направлении проводится на стенде, имитирующем рабочие условия.
Наблюдаем за запорным элементом — не должно быть видимой течи или падения давления. На практике часто сталкиваюсь с двумя типами дефектов. Первый — негерметичность затвора. Причина — неправильная притирка уплотнительных поверхностей, перекос седла или износ. Второй — залипание золотника или шарика. Происходит из-за шероховатостей внутри корпуса, заусенцев или несоосности седла. Проверяется продувкой сжатым воздухом.
Сравнение с аналогами и конкурентами
ГОСТ 27477-87 не существует в вакууме. Его часто путают или сравнивают с другими стандартами на трубопроводную арматуру. Ключевое отличие — узкая специализация на обратных клапанах с конкретным диапазоном параметров. Для наглядности привожу сравнение с двумя другими распространенными документами. Это поможет понять место стандарта в общей системе нормативов.
| Параметр | ГОСТ 27477-87 | ГОСТ 5762-2002 | ГОСТ Р 55018-2012 |
|---|---|---|---|
| Основное назначение | Обратные клапаны общего назначения | Арматура на давление до 63 МПа | Арматура для опасных производственных объектов |
| Условное давление, Ру, МПа | До 16.0 | До 63.0 | До 80.0 |
| Ключевой акцент | Геометрическая взаимозаменяемость | Прочность при высоких давлениях | Безопасность и документооборот |
| Допуски и посадки | Стандартные для машиностроения | Более строгие | Строгие, подтверждение соблюдения |
| Применение | Технологические линии, ОВК | Гидравлические системы высокого давления | Нефтегазовая отрасль, объекты под надзором |
Как видно из таблицы, выбор стандарта определяется не личными предпочтениями, а конкретной задачей. Использовать клапан по ГОСТ 27477-87 на объекте ОПО вместо арматуры по ГОСТ Р 55018 — прямое нарушение требований промышленной безопасности. Риски. Для обычных систем водоснабжения переплачивать за арматуру для опасных объектов нет смысла, если нет требований надзорных органов.
С другой стороны, если система работает под высоким давлением, ГОСТ 27477-87 просто не подойдет по параметрам прочности. Здесь нужен ГОСТ 5762-2002. Важно читать проектную документацию внимательно. Часто проектировщики указывают общий ГОСТ, не уточняя класс давления. Это приводит к закупкам не того оборудования. Лучше уточнить у автора проекта заранее.
Бюджет закупки и окупаемость
Вопрос цены всегда стоит остро. Стоимость обратного клапана зависит от материала, давления и производителя. Клапаны из углеродистой стали дешевле нержавеющих. Но экономия на материале может привести к коррозии и замене через год. Поэтому считать нужно комплексно. Бюджет должен включать не только покупку, но и монтаж, и возможный ремонт.
Окупаемость надежного клапана заключается в отсутствии простоев. Если клапан потечет в системе отопления зимой, ущерб от ремонта и остановки системы превысит цену изделия в десятки раз. Мы считали на объекте в Новосибирске — 18 месяцев вышло на замену всей ветки из-за одного бракованного элемента. Поэтому покупать самый дешевый вариант без сертификатов — ложная экономия.
Заказать продукцию лучше у проверенных поставщиков, которые дают гарантию. Поставщики должны предоставлять паспорта изделий и сертификаты соответствия. Отсутствие документов — красный флаг. Цена может быть ниже рыночной, но риск получить брак выше. В долгосрочной перспективе надежный партнер выгоднее, чем разовая экономия. Запросите образцы смет перед утверждением.
Лизинг или кредит на закупку арматуры редко применяются, так как суммы обычно невелики. Но для крупных проектов это может быть вариантом оптимизации cash flow. Главное — чтобы оборудование соответствовало проекту. Финансы не должны диктовать технические решения, иначе потом придется платить дважды. Так-то да.
Практические рекомендации монтажникам
На основе многолетнего опыта сформулирую четкие советы по работе со стандартом и продукцией. Для технологов и конструкторов важно заранее закладывать в спецификации не только ГОСТ, но и требуемый материал исполнения. Это сузит круг потенциальных поставщиков и исключит поставку изделий из низкокачественного сырья. Указывайте конкретные марки стали.
Учитывайте строительную длину для монтажа. Размер в свету может отличаться у разных конструкций, золотниковых против шаровых, что критично в стесненных условиях. Если места мало, лучше выбрать компактную модель, но убедиться, что она соответствует стандарту по присоединительным размерам. Иначе придется переделывать узел.
Для специалистов по закупкам правило одно: требуйте от поставщика конкретное указание всех параметров. Dy, Py, тип резьбы, материал корпуса и уплотнений, климатическое исполнение. Всегда запрашивайте копию сертификата соответствия или паспорта изделия. В паспорте должны быть указаны результаты контрольных испытаний. Без бумаг — нет приемки.
Для служб контроля качества и приемки обязательный минимум проверки: визуальный осмотр на дефекты, проверка резьбы калибрами, сверка маркировки с данными паспорта. Выборочные испытания организуйте на простом стенде для проверки герметичности. Это сэкономит огромные средства на потенциальном простое оборудования из-за бракованного клапана. Обращайте внимание на качество обработки поверхностей внутри проточной части.
Заусенцы и шероховатости — верный признак низкой культуры производства. Они создают турбулентность потока и ускоряют износ уплотнений. Если внутри клапана чувствуется шероховатость пальцем, лучше вернуть его поставщику. Чистота поверхности влияет на ресурс. Проверяли на практике. Гладкий канал работает дольше.
Частые вопросы по эксплуатации
Можно ли использовать клапан ГОСТ 27477-87 для горячей воды? Да, если температура не превышает 450 градусов и давление до 16 МПа. Но нужно уточнять материал уплотнений. Резина может не подойти для высоких температур, лучше использовать металл или графит.
Как часто нужно менять обратные клапаны? Регламент зависит от среды. Для чистой воды срок службы может достигать 10 лет и более. Для агрессивных сред или пара с примесями — меньше. Ориентируйтесь на данные паспорта и результаты периодических проверок. Если начали слышать стук или видеть течь — меняйте.
Сколько стоит замена одного клапана? Цена работы зависит от доступа к трубопроводу. Если нужно отключать систему и сливать воду, стоимость вырастает. Поэтому установка запорной арматуры до и после обратного клапана облегчает обслуживание. Это стоит предусмотреть на этапе проектирования.
Что делать, если клапан начал шуметь? Шум может указывать на кавитацию или нестабильную работу запорного элемента. Проверьте давление в системе. Возможно, клапан не подходит по пропускной способности. Иногда помогает установка демпфера или замена на модель с другим типом запорного элемента.
Заключение
ГОСТ 27477-87, при его грамотном понимании и применении, является надежным инструментом, обеспечивающим предсказуемость и безотказность работы трубопроводных систем. Его сила — в проверенной временем унификации. Задача современного инженера — использовать этот инструмент осознанно, дополняя его требованиями к материалам и контролю, актуальными для сегодняшних реалий производства.
Не стоит воспринимать стандарт как препятствие. Это защита от ошибок. Соблюдение норм экономит нервы и деньги в будущем. Если вы сомневаетесь в выборе, обратитесь к техническим специалистам заводов. Они помогут подобрать оптимальное решение под ваши задачи. Купить правильное оборудование — значит обеспечить спокойную эксплуатацию на годы вперед. Без вариантов.
