Описание
В машиностроительном производстве резинотехнические изделия часто воспринимаются как расходный материал. Прокладка, манжета, уплотнитель — кажется, что тут нет ничего сложного. Однако на практике именно отказ РТИ становится причиной простоев оборудования и аварийных ситуаций. Стандарт ГОСТ 269-66 «Резина. Общие требования к проведению физико-механических испытаний» остается тем самым языком, на котором говорят технологи и поставщики. Несмотря на то, что документ разработан в 1966 году, его методическая база до сих пор лежит в основе большинства технических условий на отечественную продукцию.
Разобраться в нюансах этого документа важно не только для лаборантов, но и для закупщиков. Понимание того, как именно проверяется резина, позволяет избежать ситуаций, когда на бумаге все идеально, а на деле уплотнение течет через неделю. Мы рассмотрим не просто сухие пункты стандарта, а то, как они работают в реальных цехах, например, в Санкт-Петербурге или на заводах Урала. Честно? Без привязки к практике цифры из протокола мало что значат.
В этой статье мы детально разберем методы определения прочности, удлинения и твердости. Затронем вопрос организации собственной лаборатории: какое оборудование потребуется и во сколько это обойдется. Если коротко, то грамотный входной контроль окупается предотвращением одного серьезного брака. Гибридный запрос «методы испытаний резины ГОСТ 269-66 цена оборудования» часто приводит технологов к мысли о необходимости собственных измерительных приборов. Это правильный вектор.
Актуальность темы подтверждается тем, что даже при наличии новых международных стандартов ISO, отечественные ТУ часто ссылаются именно на советскую базу. Это создает определенную инерцию. С одной стороны, это удобно из-за привычки, с другой — требует понимания устаревших терминов. Мы постараемся перевести их на язык современных задач. Без вариантов.
Суть стандарта и область применения

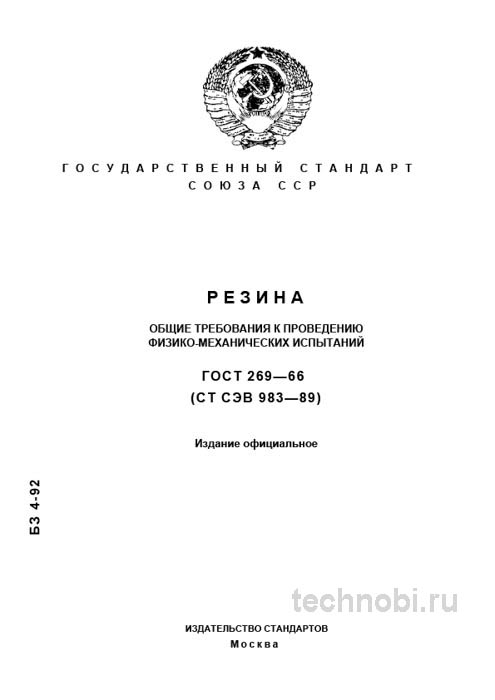

ГОСТ 269-66 устанавливает унифицированные методики определения ключевых физико-механических свойств вулканизованных резин. Основная задача документа — обеспечить воспроизводимость результатов. Если образец испытывают в Москве, а затем в Новосибирске, результаты должны быть сопоставимы. Это фундамент для любой приемки. Стандарт применяется для резин общего назначения на основе каучуков общего и специального назначения.
В повседневной практике документ используется для четырех основных целей. Во-первых, это входной контроль сырья. Вы получаете партию резиновой смеси и должны убедиться, что она соответствует паспорту. Во-вторых, приемо-сдаточные испытания готовой продукции. Перед отгрузкой партия манжет или прокладок проходит проверку. В-третьих, периодический контроль стабильности технологического процесса. И в-четвертых, сравнительный анализ различных марок резин.
Важный нюанс, который не всегда очевиден при беглом чтении: стандарт регламентирует именно методы испытаний. Конкретные нормы по значениям прочности, удлинения и твердости устанавливаются в технических условиях или отраслевых стандартах на конкретные изделия. То есть, вы можете получить два абсолютно верных протокола испытаний по одному и тому же ГОСТ 269-66 для двух разных резин, но их показатели будут кардинально отличаться. Один материал может быть твердым как пластик, другой — мягким как гель. И оба будут соответствовать стандарту методики.
Сфера применения охватывает практически все отрасли, где используется резина. От автомобильной промышленности до авиации. Однако есть ограничения. Стандарт не распространяется на губчатые резины, а также на изделия, которые невозможно вырезать из пластин для получения стандартных образцов. В таких случаях применяют методы, описанные в других документах, например, ГОСТ 262-93. Но база остается прежней.
Для технолога важно понимать, что ссылка на этот ГОСТ в договоре является гарантией методической чистоты. Если поставщик пишет «испытания по ГОСТ», он обязан использовать именно эти методики. Иначе протокол не имеет юридической силы при возникновении споров. Точка.
Подготовка образцов: где кроется ошибка
Любой грамотный контроль качества начинается с правильной подготовки. Ошибки на этом этапе делают бессмысленными все последующие измерения. Стандарт предписывает вырубать образцы для испытаний из пластин вулканизованной резины строго определенной толщины. Как правило, это 2.0 ± 0.3 мм. Крайне важно, чтобы вулканизация этих пластин происходила в условиях, максимально приближенных к реальному техпроцессу изготовления ваших изделий.
Раз за разом при приемке мы проверяем не только сертификат на смесь, но и протоколы испытаний контрольных пластин, вулканизованных одновременно с нашей партией деталей. Это исключает манипуляции со стороны недобросовестного поставщика. Часто бывает так: поставщик присылает идеальные образцы, вулканизованные в лабораторных условиях при идеальной температуре, а основную партию «допекает» в цеху с нарушением режима. В результате свойства готовых изделий отличаются от лабораторных образцов.
Вырубку образцов производят специальными вырубными ножами. Форма образцов может быть двухлопастной или в виде лопатки. Кромки образца должны быть ровными, без заусенцев и надрывов. Любой дефект кромки становится концентратором напряжения и приводит к преждевременному разрыву при испытании на растяжение. Поэтому заточка ножей — это отдельная история. Тупой нож «жует» резину, завышая показатели прочности искусственно.
Кондиционирование образцов перед испытанием — еще один критический этап. Резина должна отлежаться после вулканизации не менее 16 часов, но не более 3 месяцев. Температура в помещении должна быть стандартной, обычно 23±2 градуса. Если вы достали образец из холодильника или с мороза и сразу положили в разрывную машину, результаты будут неверными. Материал должен прийти в равновесное состояние.
Измерение толщины и ширины рабочей части образца проводится с высокой точностью. Используются микрометры или специальные толщиномеры. Погрешность измерения не должна превышать 0.01 мм. В расчетах напряжения используется минимальная площадь поперечного сечения в рабочей зоне. Если образец имеет конусность или неровности, это учитывается. На практике это занимает время, но без этого данные — просто цифры.
Требования к оборудованию для вырубки
Для подготовки образцов необходим пресс или ручная вырубная машина. Ножи должны соответствовать чертежам, указанным в стандарте. Рекомендуется иметь комплект ножей для разных типов образцов. Заточка лезвий проверяется регулярно. Тупые ножи бракуются. Это расходный материал, который нужно вовремя менять. И всё.
Ключевые физико-механические показатели
Стандарт детально описывает методики определения основных свойств. Фокус сделан на наиболее значимых для инженера-механика параметрах. Именно они определяют, выдержит ли уплотнение давление, вибрацию или агрессивную среду. Рассмотрим их подробнее.
Предел прочности при растяжении (σр) — это максимальное напряжение, которое выдерживает образец до разрыва. Ключевой показатель для оценки несущей способности материала. Измеряется в мегапаскалях (МПа) или килограмм-сила на квадратный сантиметр (кгс/см²). Для перевода единиц используется коэффициент 0.1. Испытание проводится на разрывной машине с постоянной скоростью движения нижнего зажима. Скорость растяжения по ГОСТ 269-66 составляет 500 ± 50 мм/мин.
Относительное удлинение при разрыве (εр) показывает способность материала к деформации без разрушения. Критически важен для уплотнителей, работающих в условиях вибрации и перемещений. Если резина слишком жесткая и не тянется, она порвется при первом же цикле работы. Измеряется в процентах. Рассчитывается как отношение приращения длины к начальной расчетной длине.
Остаточное удлинение (ОУ) показывает необратимую деформацию материала после снятия нагрузки. Низкое ОУ — признак хорошей эластичности и устойчивости к «проседанию». Для проверки образец растягивают до определенной величины, выдерживают заданное время и отпускают. Через некоторое время измеряют остаточную деформацию. Это важно для пружинящих элементов.
Сопротивление раздиру особенно важно для РТИ, работающих в условиях концентраторов напряжения. Например, для кромок манжет или угловых уплотнений. Образец имеет надрез, и усилие, необходимое для продолжения разрыва, фиксируется машиной. Этот показатель часто игнорируют, а зря. Многие отказы происходят именно по типу раздира, а не чистого разрыва.
Твердость по ТМ-2 (Шору А) — один из самых часто проверяемых параметров. Быстро характеризует жесткость материала и косвенно — другие свойства. Измеряется твердомером. Прибор прижимается к поверхности образца, и стрелка показывает значение от 0 до 100. Для большинства технических резин диапазон составляет от 40 до 80 единиц. Разброс показателей по партии не должен превышать ±5 ед. Шора А. Если разброс больше — это сигнал о неравномерной вулканизации.
Сравнение ГОСТ 269-66 с современными аналогами
ГОСТ 269-66 не существует в вакууме. Его часто путают или подменяют другими стандартами. В современной промышленности идет постепенный переход на международные нормы ISO, но инерция велика. Ниже приведено сравнение с двумя ключевыми документами, чтобы вы понимали разницу.
| Параметр | ГОСТ 269-66 | ГОСТ 262-93 (ISO 37) | ГОСТ 9.030-74 |
|---|---|---|---|
| Основное назначение | Общие методы испытаний резин общего назначения | Определение прочностных свойств при растяжении | Оценка устойчивости к тепловому старению |
| Форма образца | Двухлопастные или «лопаточные» образцы | Образцы в виде «гантелей» 1, 2, 3 или 4 типа | Стандартные образцы до и после старения |
| Скорость растяжения | 500 ± 50 мм/мин | Зависит от типа: 100, 200, 500 мм/мин | 500 ± 50 мм/мин |
| Ключевое отличие | Устаревшая, но привычная методика. Широко используется в ТУ. | Более унифицированный с международной практикой метод. | Не самостоятельный стандарт, а дополнение. |
Как видно из таблицы, ГОСТ 269-66 и ГОСТ 262-93 во многом пересекаются, но имеют различия в методике. В современных технических условиях все чаще прописывают ГОСТ 262, как более соответствующий международным нормам. Однако огромный массив старой технической документации и привычка производства до сих пор держат ГОСТ 269-66 «на плаву». Переход на новые стандарты требует замены парка вырубных ножей и перенастройки программного обеспечения разрывных машин.
Для экспортной продукции однозначно требуется соответствие ISO. Но для внутреннего рынка РФ и стран СНГ старый ГОСТ 269-66 остается рабочим инструментом. Главное — чтобы в договоре была четкая ссылка на конкретный стандарт. Иначе при приемке возникнет вопрос: по каким нормам судить? По старым или по новым? А они дают разницу в результатах до 10-15%.
Бюджет на организацию входного контроля
Вопрос организации собственной лаборатории часто упирается в финансы. Многие предприятия предпочитают отдавать образцы на аутсорсинг. Но если объем закупок РТИ велик, свой контроль окупается быстро. Рассмотрим примерную стоимость оборудования и расходников. Цены могут варьироваться в зависимости от региона и производителя, но порядок цифр важен для планирования.
Базовый набор для минимального контроля включает твердомер и комплект вырубных ножей. Это позволяет проверять твердость и визуально оценивать качество вырубки. Более серьезный уровень требует разрывной машины. Это основное устройство для измерения прочности и удлинения. Стоимость такого оборудования начинается от 300 тысяч рублей за простые механические модели и доходит до нескольких миллионов за электронные универсальные тестеры.
Расходы на содержание лаборатории включают поверку приборов, закупку эталонных образцов и расходных материалов. Поверка разрывной машины проводится раз в год. Это обязательная процедура для легитимности протоколов. Также нужно учитывать зарплату лаборанта. В штате должен быть человек, который понимает физику процесса, а не просто нажимает кнопки.
| Наименование | Тип оборудования | Ориентировочная цена (руб.) | Срок окупаемости |
|---|---|---|---|
| Твердомер Шора А | Механический/Цифровой | 5 000 - 25 000 | 1 партия |
| Набор вырубных ножей | Комплект (3-5 шт.) | 15 000 - 40 000 | 6 месяцев |
| Разрывная машина | Электромеханическая | 350 000 - 1 500 000 | 12-18 месяцев |
| Шкаф сушильный | Для кондиционирования | 50 000 - 100 000 | 24 месяца |
| Микрометр/Штангенциркуль | Измерительный инструмент | 10 000 - 30 000 | 3 месяца |
Инвестиции в собственную лабораторию позволяют не зависеть от сроков сторонних центров. Вы можете проверить партию в день приемки. Это ускоряет производство. Кроме того, наличие своего протокола дает весомый аргумент в претензионной работе с поставщиком. Затраты на оборудование часто перекрываются экономией от предотвращения одного простоя линии из-за бракованных уплотнений.
Если бюджет ограничен, можно начать с минимума: твердомер и визуальный контроль. Это уже отсечет явный брак. Постепенно, по мере роста объемов, докупать остальное. Главное — не экономить на поверке. Непроверенный прибор может выдать ложные данные, которые приведут к принятию некондиции. Риски.
Типичные ошибки при приемке РТИ
Формально протокол испытаний, соответствующий ГОСТ 269-66, является основанием для приемки партии. Однако опытный технолог всегда смотрит глубже. На практике часто сталкиваюсь с тем, что поставщик предоставляет идеальный протокол, а детали в партии ведут себя по-разному. Причина часто кроется в несоблюдении режимов вулканизации именно ваших изделий по сравнению с контрольными пластинами.
Визуальный осмотр — первый рубеж обороны. Обращайте внимание на следы от пресс-форм, заусенцы, неравномерность окраски, посторонние включения. Это первые признаки нарушения технологии. Если резина имеет липкую поверхность или сильный запах растворителя, значит, процесс вулканизации не завершен. Такая резина будет «плыть» под нагрузкой.
Проверка геометрии часто игнорируется, а зря. Усадка резины после вулканизации может быть непостоянной. Обязательно выборочно проверяйте критические размеры штангенциркулем или микрометром. Если уплотнительное кольцо имеет овальность или неравномерную толщину, оно не обеспечит герметичность. Даже если прочность материала в норме.
«Тест на изгиб» — простой народный метод. Возьмите образец и согните его. Появление мелких трещин (так называемый «серебряный» эффект) на поверхности — верный признак перевулканизации или старения материала. Перевулканизованная резина становится хрупкой. Она может выдержать высокое давление, но лопнет при вибрации. Это частая проблема при нарушении температурного режима в прессе.
Еще одна ошибка — игнорирование условий хранения. Резина стареет даже на складе. Если партия пролежала 2 года в жарком помещении без упаковки, ее свойства могли измениться. ГОСТ регламентирует сроки хранения, но на практике это редко проверяют при приемке. А потом удивляются, почему новые прокладки текут.
Практические рекомендации для инженеров и технологов
На основе многолетнего опыта работы с резинотехническими изделиями сформулирую четкие советы. Они помогут избежать большинства проблем с качеством. Первое правило: жестко фиксируйте условия в ТУ. В договоре и технических заданиях всегда указывайте не только номер ГОСТ 269-66, но и конкретные нормы по каждому показателю. А главное — условия вулканизации контрольных образцов. Это избавит от 90% споров при приемке.
Второе правило: требуйте полные протоколы. Не ограничивайтесь строчкой «соответствует». Запрашивайте полные протоколы испытаний с графиками «напряжение-деформация». По форме кривой опытный специалист может косвенно оценить и другие свойства материала. Например, модуль упругости или гистерезисные потери. Сухие цифры не всегда показывают полную картину.
Третье правило: ведите архив. Сохраняйте протоколы испытаний от всех поставок. Это позволит вам построить тренды и выявить постепенную деградацию качества у поставщика, которая еще не вышла за рамки допусков. Если прочность падает от партии к партии на 1-2%, это сигнал. Скоро она упадет ниже нормы. Лучше сменить поставщика заранее.
Четвертое правило: инвестируйте в собственную лабораторию. Минимум — твердомер. Максимум — универсальная разрывная машина. Возможность провести выборочный контроль на месте значительно повышает вашу переговорную позицию и скорость реакции на брак. Не нужно ждать неделю ответа от сторонней лаборатории, пока линия стоит.
Пятое правило: проверяйте не только резину, но и металл. В комбинированных изделиях (металлорезиновых) важно качество склейки. Отслоение резины от металла — частый дефект. Для этого существуют специальные методы испытаний на отслаивание, которые также могут быть привязаны к общим требованиям стандарта.
Вопросы по организации контроля
Нужно ли поверять твердомер каждый год? Да, если вы используете его для официальной приемки и выдачи протоколов. Для внутреннего экспресс-контроля достаточно сверки с эталонной мерой твердости.
Можно ли испытывать готовые изделия, а не пластины? По ГОСТ 269-66 — нет, нужны пластины. Но существуют другие стандарты для испытаний готовых изделий. Если в ТУ написано «испытания по ГОСТ 269», поставщик обязан прислать контрольные пластины.
Сколько стоит услуга испытаний в сторонней лаборатории? Цена зависит от объема. В среднем один показатель (прочность, удлинение) стоит от 1000 до 3000 рублей. Полный цикл может обойтись в 10-15 тысяч рублей за партию.
Что делать, если поставщик отказывается давать контрольные пластины? Это нарушение условий договора, если в нем прописано соответствие ГОСТ. Требуйте выполнения условий или меняйте поставщика. Без пластин вы не можете проверить соответствие смеси.
Заключение
ГОСТ 269-66 — это надежный, проверенный временем инструмент. Его главный недостаток — возраст и некоторое методическое отставание от современных ISO. Однако его главное преимущество — глубокое внедрение в отечественную промышленность и понятность для нескольких поколений инженеров. Грамотное его применение в связке с четкими техническими условиями является залогом получения качественных и предсказуемых резинотехнических изделий.
Используйте его как основу, но не забывайте о современных практиках и точечном контроле. Не бойтесь требовать от поставщиков больше, чем просто бумажку. Реальное качество проверяется в цеху, а не в отделе продаж. Один раз настроив систему контроля, вы сэкономите миллионы на ремонтах и простоях. Так-то да.
