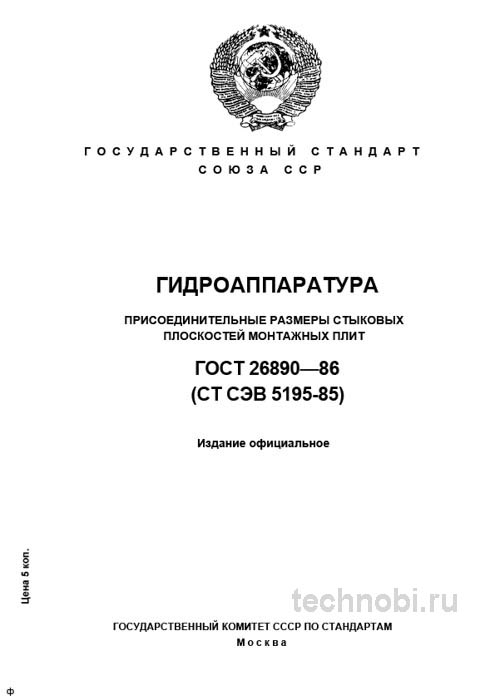

ГОСТ 26890-86: Присоединительные размеры гидроаппаратуры и стоимость контроля

Зачем нужен ГОСТ 26890-86 в реальном производстве

Стандарт устанавливает строго регламентированные присоединительные размеры для монтажных плит гидроаппаратов. Речь о гидрораспределителях, клапанах, дросселях, которые монтируются на общие базовые поверхности — гидроблоки, подставки или плиты станков. Основная цель — унификация. Благодаря этому инженер-конструктор, выбирая аппарат любого отечественного производителя, может быть уверен: посадочные места совпадут с разводкой гидравлических линий на спроектированном блоке.

Это не просто удобство. Это вопрос совместимости компонентов от разных поставщиков. Представьте ситуацию: вы заказываете распределитель в одном месте, плиту — в другом, а собирать все нужно на третьем предприятии. Без общего стандарта каждый будет делать «как привык». В результате — нестыковки, доработки напильником, утечки. ГОСТ 26890-86 исключает этот сценарий. Точка.

Документ работает как интерфейс в программировании. Вы не знаете, что внутри модуля, но точно знаете, как к нему подключиться. Так и здесь: неважно, какая внутренняя схема у распределителя, важно, что отверстия под крепеж и каналы Р, Т, А, В встанут точно на свои места. Это основа модульного проектирования гидросистем.

Для закупщиков стандарт — это аргумент в переговорах. Если поставщик присылает изделие с отклонениями, вы ссылаетесь на конкретный пункт ГОСТ и требуете замены. Без этой ссылки претензия превращается в субъективное мнение. А с ней — в юридически значимое требование. И всё.

Область применения и ограничения стандарта

Область применения охватывает всю номенклатуру гидроаппаратуры, работающей на номинальное давление до 32 МПа (320 кгс/см²). Это делает стандарт фундаментальным для большинства областей машиностроения: от тяжелого станкостроения и металлургического оборудования до мобильной гидравлики дорожно-строительной техники.

Однако есть ограничения. Стандарт не распространяется на аппаратуру специального исполнения: взрывозащищенную, для работы с агрессивными средами, для экстремальных температур. В таких случаях применяются дополнительные требования, прописанные в отраслевых ТУ. Но база — все равно ГОСТ 26890-86.

Важный нюанс: стандарт регламентирует именно присоединительные размеры. Внутренняя конструкция аппарата, материалы уплотнений, параметры срабатывания — это уже другие документы. То есть, вы можете получить два абсолютно разных по начинке распределителя, но если оба соответствуют ГОСТ 26890-86, они взаимозаменяемы по посадке. Это и есть суть унификации.

Для импортного оборудования ситуация двоякая. Многие европейские производители делают плиты по ISO 4401, который во многом совпадает с нашим ГОСТ. Но есть и отличия в допусках, форме фасок, расположении каналов управления. Поэтому при закупке иностранной аппаратуры всегда сверяйте чертеж с ГОСТ. Иначе на монтаже вас ждет неприятный сюрприз. Без вариантов.

Геометрические параметры: на что смотреть в чертеже

Стандарт детализирует критические параметры, обеспечивающие герметичность и прочность соединения. Основное внимание уделено расположению, диаметру и допускам на крепежные и гидравлические отверстия.

Крепежные отверстия: указывается диаметр отверстий под шпильки или болты, диаметр и глубина резьбовых отверстий (для исполнений с внутренней резьбой), а также межосевые расстояния между ними. Допуски на межосевые расстояния обычно соответствуют 14-15-му квалитетам. Это требует использования кондукторных сверл при изготовлении плит. Обычным разметчиком такую точность не обеспечить.

Гидравлические каналы: стандарт жестко регламентирует диаметр и расположение отверстий под уплотнительные кольца (или для безуплотнительных соединений с металл-по-металлу) для линий Р (напор), Т (слив), А и В (рабочие линии), а также каналов управления Х, Y и др. Ошибка в диаметре даже на 0,1 мм может привести к выдавливанию уплотнения под давлением.

Размеры стыковой плоскости: определяются габаритные размеры прямоугольного или квадратного фланца аппарата. Здесь важна не только длина и ширина, но и перпендикулярность кромок. Перекос плиты при монтаже создает неравномерную нагрузку на уплотнения.

Допуски и посадки: практический аспект

На практике часто сталкиваюсь с тем, что поставщик формально соблюдает номинальные размеры, но игнорирует допуски. Например, межосевое расстояние 80±0,2 мм у него получается 80,3 мм. Формально — в поле, но при сборке четырех аппаратов на одну плиту накопленная погрешность дает нестыковку. Поэтому опытный технолог проверяет не только номинал, но и разброс в партии.

Для контроля позиционирования отверстий используют калиброванные шаблоны (контрольные плиты) или координатно-измерительные машины. Шаблон — это быстро и дешево, но он дает только бинарный ответ: годен/не годен. КИМ показывает точные отклонения по каждой оси, что полезно для анализа причин брака. Выбор метода зависит от объема контроля и требований к точности.

Еще один момент — соосность резьбовых и сквозных отверстий. Если ось резьбы смещена относительно сквозного отверстия, болт при затяжке создает изгибающий момент. Это ведет к перекосу плиты и нарушению герметичности. Проверяется это простым прогонкой калиброванного штифта через оба отверстия.

Материалы плит и требования к шероховатости

Хотя стандарт напрямую не предписывает марки материалов, он неявно задает требования к их свойствам через указание рабочих давлений. На практике монтажные плиты изготавливают из качественных конструкционных сталей (Ст45, 40Х), реже — из высокопрочного чугуна. Выбор материала влияет на стоимость и ресурс изделия.

Поверхность стыка должна обеспечивать необходимую герметичность. Важный нюанс, который не всегда очевиден для технологов: шероховатость поверхности плиты (Ra) должна быть согласована с типом используемого уплотнения. Для резиновых уплотнительных колец достаточно Ra 3,2…1,6 мкм, а для металлического контакта в беспрокладочных соединениях требуется доводка до Ra 0,8…0,4 мкм.

Достижение такой чистоты — отдельная технологическая задача. Обычное фрезерование дает Ra 6,3 мкм. Для получения 1,6 мкм нужно шлифование, для 0,4 мкм — притирка или хонингование. Это удорожает изделие, но экономия на чистоте поверхности вылезет боком: утечки, быстрый износ уплотнений, простои на ремонте.

Твердость материала тоже имеет значение. Слишком мягкая сталь (ниже 200 НВ) будет заминаться под крепежом, слишком твердая (выше 300 НВ) — плохо обрабатываться и трескаться при ударных нагрузках. Оптимальный диапазон — 220…260 НВ после нормализации или улучшения.

Приемка и контроль качества: три критических параметра

Приемка партии монтажных плит или гидроаппаратов, установленных на них, — критически важная операция. Ее некорректное проведение ведет к простоям на финальной сборке и утечкам дорогостоящей гидравлической жидкости. Раз за разом при приемке мы проверяем три ключевых параметра.

Плоскостность: проверяется на поверенной плите щупом или с помощью индикатора. Прогиб или выпуклость даже в несколько десятков микрон при затяжке крепежа создают напряжения, ведущие к разрушению уплотнений или короблению самой плиты. Допуск на плоскостность обычно составляет 0,02 мм на 100 мм длины.

Позиционирование отверстий: контролируется с помощью калиброванных шаблонов или на КИМ. Особое внимание — соосности резьбовых и сквозных отверстий и перпендикулярности их осей базовой плоскости. Шаблон изготавливается из инструментальной стали с закалкой до 58…62 HRC. Это расходник, который со временем изнашивается и требует поверки.

Чистота поверхности и состояние фасок: визуально и с помощью профилометра проверяется отсутствие задиров, рисок и иных дефектов на стыковой плоскости. На всех гидравлических отверстиях должны быть аккуратные фаски для защиты уплотнительных колец при монтаже. Острая кромка — это гарантия повреждения уплотнения при первой же установке.

Наиболее вероятные дефекты — это отклонение межосевых размеров (следствие износа оснастки на производстве), нарушение плоскостности (последствие термообработки или механической обработки с неправильным закреплением) и недостаточная чистота поверхности. Выявление этих дефектов на входе дешевле, чем переделка собранного узла.

Бюджет на оснащение участка контроля

Вопрос организации входного контроля упирается в финансы. Многие предприятия предпочитают доверяться сертификатам поставщика. Но если объем закупок гидроаппаратуры велик, свой контроль окупается быстро. Рассмотрим примерную стоимость оборудования и расходников. Цены могут варьироваться в зависимости от региона, но порядок цифр важен для планирования.

Минимальный набор для базового контроля включает шаблон-калибр, щупы для проверки плоскостности и твердомер. Это позволяет проверять геометрию и твердость материала. Более серьезный уровень требует координатно-измерительной машины и профилометра для контроля шероховатости. Стоимость такого оборудования начинается от 500 тысяч рублей за простые модели и доходит до нескольких миллионов за прецизионные системы.

Расходы на содержание участка контроля включают поверку приборов, изготовление и поверку шаблонов, закупку расходных материалов. Поверка КИМ проводится раз в год. Это обязательная процедура для легитимности протоколов. Также нужно учитывать зарплату контролера. В штате должен быть человек, который понимает не только как измерять, но и что означают полученные отклонения.

Инвестиции в собственный контроль позволяют не зависеть от сроков сторонних лабораторий. Вы можете проверить партию в день приемки. Это ускоряет производство. Кроме того, наличие своего протокола дает весомый аргумент в претензионной работе с поставщиком. Затраты на оборудование часто перекрываются экономией от предотвращения одного простоя сборочной линии из-за нестыковки плит.

Если бюджет ограничен, можно начать с минимума: шаблон и щупы. Это уже отсечет явный брак. Постепенно, по мере роста объемов, докупать остальное. Главное — не экономить на поверке. Непроверенный шаблон может иметь износ, который приведет к принятию некондиции. Риски.

Сравнение с ГОСТ 24679-81 и ГОСТ 14255-69

ГОСТ 26890-86 не существует в вакууме. Его часто сравнивают со стандартами на аналогичную продукцию. Ключевое отличие — в специализации. Если данный стандарт узконаправлен на присоединительные размеры плит, то другие документы охватывают более широкий спектр требований.

Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. ГОСТ 26890-86 задает геометрию интерфейса, ГОСТ 24679-81 описывает изделие, в которое эта геометрия встраивается, а ГОСТ 14255-69 предъявляет требования к работе аппарата, установленного на эту плиту. При проектировании нужно использовать все три документа в связке.

Для экспортной продукции часто требуется соответствие ISO 4401. Этот стандарт во многом гармонизирован с ГОСТ 26890-86, но есть отличия в допусках и обозначениях каналов. При работе на экспорт всегда сверяйте чертежи с требованиями заказчика. Иначе партию могут не принять на таможне или на приемке у иностранного клиента.

Типичные ошибки при монтаже и закупке

Формально соответствие ГОСТ 26890-86 является основанием для приемки. Однако опытный технолог всегда смотрит глубже. На практике часто сталкиваюсь с тем, что поставщик предоставляет идеальный протокол, а при монтаже плита не стыкуется с аппаратом. Причина часто кроется в накопленной погрешности или неправильной интерпретации допусков.

Ошибка первая: игнорирование условий хранения. Металлические плиты могут деформироваться при неправильном складировании. Если плита лежала на ребре или под нагрузкой, плоскостность может нарушиться. Всегда проверяйте геометрию непосредственно перед монтажом, а не при приемке на складе.

Ошибка вторая: неправильный момент затяжки крепежа. Перетяжка болтов создает локальные напряжения в плите, что ведет к короблению. Недотяжка — к неплотному прилеганию и утечкам. Используйте динамометрический ключ и соблюдайте рекомендации производителя. Момент затяжки обычно указывается в паспорте на аппарат.

Ошибка третья: использование неподходящих уплотнений. Стандарт регламентирует размеры посадочных мест, но не тип уплотнений. Резиновое кольцо, фторопластовая прокладка, металлическое уплотнение — все они имеют разные требования к чистоте поверхности и моменту затяжки. Подбирайте уплотнение под конкретные условия работы: давление, температуру, среду.

«Тест на сборку» — простой народный метод. Попробуйте установить аппарат на плиту без затяжки. Если он встает с усилием или требует подгонки — это сигнал. В идеале аппарат должен садиться на место свободно, без перекосов. Любое сопротивление при монтаже — это риск повреждения уплотнений при эксплуатации. Проверяли. Не берите самый дешёвый вариант без проверки.

Рекомендации конструктору и закупщику

На основе многолетнего опыта внедрения гидрооборудования сформулирую четкие советы. Первое правило: для конструкторов — всегда запрашивайте у поставщика гидроаппаратуры чертеж с присоединительными размерами и сверяйте его с актуальной версией ГОСТ 26890-86. Не полагайтесь на цифру в наименовании («Р-50»), всегда проверяйте размеры. Особенно это критично при работе с производителями из стран СНГ, где номенклатура может частично пересекаться, но иметь отличия.

Второе правило: для технологов — заложите в технологический процесс изготовления монтажных плит операцию контроля 100% партии на плоскостность и шаблоном. Экономия на 100% контроле здесь многократно окупится избежанием простоев на сборке. Для сверления отверстий используйте кондукторы. Ручная разметка не обеспечивает требуемой точности.

Третье правило: для специалистов по закупкам — включайте в техническое задание для поставщиков прямую ссылку на ГОСТ 26890-86 и требуйте подтверждения соответствия в паспорте или сертификате на изделие. При приемке имейте под рукой базовый набор калибров: шаблон (можно изготовить силами предприятия), щупы для проверки плоскостности. Это минимальный набор, который стоит копейки, но страхует от крупных потерь.

Четвертое правило: ведите архив протоколов. Сохраняйте результаты входного контроля от всех поставок. Это позволит вам построить тренды и выявить постепенную деградацию качества у поставщика, которая еще не вышла за рамки допусков. Если отклонения растут от партии к партии, это сигнал. Скоро они выйдут за пределы. Лучше сменить поставщика заранее.

Пятое правило: не экономьте на поверке измерительного инструмента. Непроверенный шаблон или щуп может иметь износ, который приведет к принятию некондиции. Поверка стоит недорого, а последствия ошибки — дорогие. Считали на объекте в Екатеринбурге — 22 месяца окупаемости только на предотвращении одного простоя линии.

Вопросы по контролю и закупке

Нужно ли проверять каждую плиту в партии? Для критичных узлов — да, 100% контроль. Для менее ответственных — выборочный, но не менее 10% от партии. Статистика показывает, что разброс качества у разных поставщиков может быть значительным.

Можно ли использовать импортные аналоги плит? Да, если они соответствуют требованиям ГОСТ 26890-86 или имеют переходные адаптеры. Но всегда проверяйте чертеж и проводите пробную установку перед серийной закупкой.

Сколько стоит услуга контроля в сторонней лаборатории? Цена зависит от объема. В среднем проверка одной плиты по 3-4 параметрам стоит от 2000 до 5000 рублей. Полный цикл с протоколом и заключением — до 15 тысяч рублей.

Что делать, если поставщик отказывается давать протоколы? Это нарушение условий договора, если в нем прописано соответствие ГОСТ. Требуйте выполнения условий или меняйте поставщика. Без протокола вы не можете подтвердить качество при возникновении претензий.

Заключение

ГОСТ 26890-86 — это не устаревший советский норматив, а действующий и эффективный инструмент обеспечения технологической совместимости. Его глубокое понимание и строгое применение — признак высокой производственной культуры и залог беспроблемной интеграции гидравлических компонентов в сложные машиностроительные комплексы. Используйте его как основу, но не забывайте о современных практиках и точечном контроле. Один раз настроив систему проверки, вы сэкономите миллионы на переделках и простоях. Ну, вы поняли.
