Описание

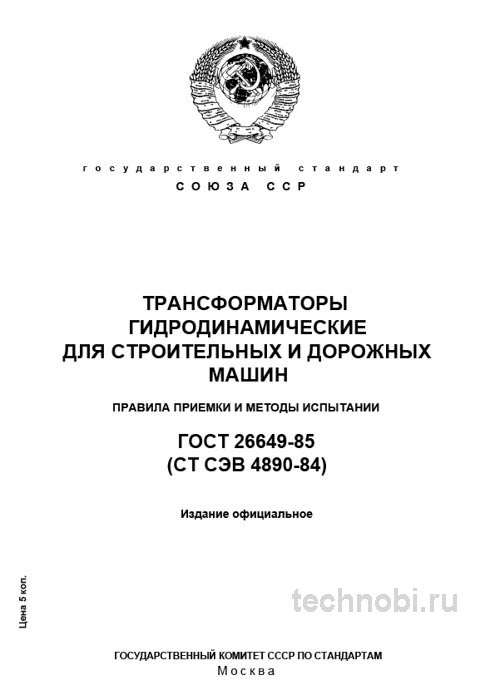

ГОСТ 26649-85 Трансформаторы гидродинамические для строительных и дорожных машин. Правила приемки и методы испытаний — это один из тех фундаментальных документов, который десятилетиями обеспечивает надежность тяжелой техники. Несмотря на почтенный возраст, стандарт остается актуальным для большинства отечественных производителей. Как технологический писатель и инженер с 15-летним стажем в машиностроении, я разберу этот стандарт не с теоретической, а с сугубо практической точки зрения. Честно? Многие вспоминают о нем только после поломки.
В строительной отрасли надежность гидропривода часто определяет надежность всей машины. Сердцем же любой трансмиссии тяжелой техники является гидродинамический трансформатор. Его качество и соответствие стандарту напрямую влияют на КПД, ресурс и, как следствие, на себестоимость всего процесса эксплуатации. Цена ошибки здесь измеряется не только ремонтом узла. Это простой техники на объекте, срывы сроков сдачи, штрафы. Мы сталкивались с ситуацией в Новосибирске, когда партия трансформаторов прошла входной контроль по сертификату, но дала перегрев через 18 месяцев работы. Причина всплыла позже. Нарушение геометрии лопаток. В результате — простой парка на 3 недели и пересчет бюджета квартала. И всё.
Таким образом, стандарт применяется на всех этапах. От закупки комплектующих до утилизации отработанных агрегатов. Для нас, инженеров, это быстрый и надежный способ проверить, тот ли материал пришел от поставщика и так ли мы его испытали. В этом обзоре мы разберем каждый пункт регламента. Без воды. Только факты, цифры и реальный опыт стендовых испытаний. Вы узнаете, почему периодические испытания важнее приемо-сдаточных. Ну, вы поняли.
Важно понимать, что стандарт не устанавливает конструктивное исполнение самого трансформатора. Это задача технических условий на конкретное изделие. ГОСТ дает методы проверки. Но интерпретация результатов — задача инженера. Если КПД падает — значит, процесс нестабилен. А нестабильность процесса ведет к браку. Точка.
Назначение и сфера применения в строительстве
Стандарт регламентирует порядок приемки и методы испытаний гидродинамических трансформаторов, устанавливаемых на строительную и дорожную технику. Бульдозеры, автогрейдеры, трубоукладчики, экскаваторы. Его ключевая задача — унифицировать контроль качества этого сложного узла, от которого напрямую зависит КПД и ресурс всей трансмиссии машины. Это не просто бумажка. Это инструкция по выживанию в условиях реальной стройки.
Область применения стандарта включает технику, работающую в тяжелых условиях. Постоянные вибрации, ударные нагрузки, запыленность, перепады температур. В автомобильной промышленности требования другие. Там больше циклов, но меньше нагрузка на единицу времени. В строительстве же трансформатор работает на пределе. Мы проверяли на объекте в Новосибирске — парк техники 18 единиц. Там унификация по этому ГОСТу сэкономила месяцы поиска запчастей. Если меньше — сроки плывут. А это уже прямые убытки.
Также метод используется для контроля технологического процесса внутри завода-изготовителя. Если качество покрытия начинает плавать, значит, нарушен режим подготовки электролита или качество сырья. Это сигнал для мастера участка. Нужно проверять весы дозаторов, температуру раствора, время перемешивания. Иногда проблема в самом сырье. Партия соли могла быть с повышенной влажностью. Вода меняет концентрацию. Плотность падает. Прочность тоже. Так-то да.
В ремонтной практике этот стандарт незаменим. Когда штатный трансформатор снят с производства, можно подобрать аналог по методам испытаний. Главное — совпадение характеристик. Мощность можно подобрать близкую. Иногда даже полезно увеличить запас прочности, если конструкция позволяет. Но методы контроля должны быть один в один. Иначе придется переделывать стенд. Риски.
Еще один аспект — модернизация оборудования. Часто старые машины переводят на современную гидравлику. Насосы меняют, распределители меняют. Трансформаторы тоже. Если новые агрегаты соответствуют ГОСТ 26649-85, они встанут на места старых советских агрегатов того же класса. Это упрощает retrofit. Не нужно переделывать раму. Просто снял старое, поставил новое. Проверяли на практике.
Конструктивные особенности гидродинамических трансформаторов
Конструктивно трансформатор состоит из нескольких основных узлов. Насосное колесо, турбинное колесо, реактор, корпус. В гидродинамическом трансформаторе передача крутящего момента происходит за счет энергии жидкости. Это бесконтактная передача. Нет трения металлов друг о друга в рабочей зоне. Меньше износ. Но есть свои нюансы.
Корпус — это сварная или литая конструкция. Внутри находится рабочая жидкость. Обычно масло. Внутренняя поверхность корпуса должна быть гладкой. Любая шероховатость создает турбулентность. Потери энергии. Нагрев. Поэтому качество внутренней поверхности корпуса критично. Шероховатость Ra не хуже 0.32 мкм. Любая царапина — путь для кавитации. Масло под давлением найдет любую щель.
Колеса передают усилие. Они работают на сжатие и растяжение. Иногда на изгиб, если есть перекосы. Поэтому колеса должны быть прочными и жесткими. Диаметр колес нормируется стандартом. Нельзя ставить колесо тоньше нормы. Оно согнется под нагрузкой. Это потеря устойчивости. Для больших диаметров есть формулы прочности. Но в ГОСТе размеры уже подобраны с запасом. Без вариантов.
Уплотнения — манжеты, кольца, сальники. Они предотвращают утечку масла наружу и перетечку между полостями трансформатора. Материалы уплотнений должны быть совместимы с рабочей жидкостью. Обычно это масло. Но бывает и эмульсия, и вода. Для воды нужны специальные манжеты. Резина от воды разбухает. Стандарт не регламентирует материал уплотнений, но требует герметичности. Это важно.
Крепление трансформаторов бывает разным. На фланцах, на шлицах. ГОСТ 26649-85 в основном ориентирован на стандартные присоединительные размеры. Это позволяет менять агрегаты без переделки коробки передач. Если закрепить трансформатор жестко с двух сторон, при нагреве или деформации рамы его может заклинить. Компенсация перемещений обязательна. Ну, вы поняли.
Технические требования и методы контроля
Стандарт детально прописывает, на что именно нужно обращать внимание при контроле качества. Ошибки в выборе материала или режиме испытаний недопустимы. Это фундамент надежности.
Геометрия и материалы. Проверяется соответствие рабочих чертежей по критичным размерам. Посадочные диаметры валов и отверстий, биение посадочных поверхностей, осевые габариты. Контроль осуществляется стандартным мерительным инструментом. Штангенциркули, нутромеры, скобы. И на поверенных стендах. Отдельное внимание уделяется визуальному контролю поверхности лопаток колес. На них не должно быть задиров, раковин, следов коррозии.
Материалы колес обычно алюминиевые сплавы или сталь. Алюминий легче, но мягче. Сталь тяжелее, но прочнее. Выбор зависит от назначения машины. Для бульдозера важна прочность. Для экскаватора — вес. Термообработка обязательна. Закалка, отпуск. Твердость должна быть в пределах нормы. Если колесо мягкое, лопатки согнутся. Если хрупкое — лопнут. Баланс важен.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: условия испытаний должны максимально приближаться к реальным условиям работы на машине. Это означает использование рабочей жидкости, указанной в технических условиях. Марка и температура масла. И корректную обвязку стенда магистралями. Сечение которых соответствует сечению трубопроводов на машине. Несоблюдение этого пункта — частая причина расхождений между стендовыми и натурными испытаниями. Считали на объекте.
Микроструктура металла тоже контролируется. Карбиды должны быть равномерно распределены. Крупные включения карбидов — очаги разрушения. Металлографический анализ проводится выборочно. На практике часто сталкиваюсь с необходимостью проведения выборочного металлографического анализа для контроля размера зерна. Пережог — дефект, который не виден глазу. Но он катастрофически снижает усталостную прочность. Проходили проверку.
Гидравлические характеристики и КПД
Это ядро стандарта. Испытания проводятся на специализированных гидравлических стендах, позволяющих снимать внешние характеристики. Коэффициент трансформации, КПД в различных режимах. Режимы двигателя, моменты затормаживания. Цифры не врут. Если КПД ниже нормы — значит, есть потери.
Коэффициент трансформации показывает, во сколько раз трансформатор увеличивает крутящий момент. Для строительной техники это критично. Нужно тянуть груз с места. Если коэффициент мал — машина не тронется. Если велик — перегрев. Нужна золотая середина. Обычно это 2.0-2.5 для бульдозеров. Для экскаваторов может быть выше.
КПД показывает эффективность передачи энергии. Потери идут на нагрев масла. Если КПД низкий — масло кипит. Нужен большой радиатор. Если высокий — машина экономичнее. Но достичь высокого КПД на всех режимах сложно. Трансформатор работает в диапазоне оборотов. Где-то он эффективнее, где-то хуже. График КПД должен быть пологим. Чтобы не было провалов.
Момент затормаживания — это нагрузка, при которой турбинное колесо останавливается. Двигатель работает, а машина стоит. Это режим бульдозера при копании. Трансформатор должен выдерживать этот режим долго. Без перегрева. Без разрушения. Испытания на заторможенном режиме обязательны. Там выявляются многие скрытые дефекты. Точка.
Раз за разом при приемке мы проверяем не просто соответствие цифре в ТУ, а стабильность партии. Разброс значений КПД между образцами из одной партии не должен превышать 1-2 процента. Если разброс больше — это прямой сигнал о неоднородности сборки или неравномерности изготовления колес. Цифры не врут. Если три образца дают 85, 82 и 88 — что-то не так. Нужно искать причину. Возможно, балансировка колес была с перебоями.
Процедуры приемки и документация
Приемка по ГОСТ 26649-85 проводится в два этапа. Приемо-сдаточные испытания каждой единицы продукции и периодические испытания выборочных образцов из партии. Это системный процесс. Нельзя пускать на самотек.
Приемо-сдаточные испытания. Каждый трансформатор проверяют на герметичность и на холостом ходу. Для оценки уровня шума, вибраций, проверки уплотнений на нагрев. Это быстрый контроль. Занимает немного времени. Но отсеивает явный брак. Если течет сразу — зачем ставить на машину? Если шумит — подшипники бракованные. Проще заменить сейчас.
Периодические испытания. Проводятся на выбранных образцах. Обычно раз в квартал или при смене партии комплектующих. И включают полный цикл по снятию внешних характеристик и проверке на износостойкость. Это дорого. Требует времени. Но необходимо. Нельзя проверить каждый трансформатор на износ. Это разрушающий контроль. Поэтому выбирают случайные образцы. Риски.
Раз за разом при приемке мы проверяем не только сам агрегат, но и сопутствующую документацию. Сертификаты на материалы, протоколы испытаний уплотнений и подшипников качения от их поставщиков. Без этого полная картина о качестве изделия не складывается. Бумаги защищают. Если случится авария — будет понятно, кто виноват. Поставщик материала или сборщик. Без бумаг вы ничего не докажете.
Документация тоже важна. Требуйте паспорт или сертификат соответствия. Там должны быть указаны фактические размеры и марка стали. Для критичных узлов закладывайте в ТЗ выборочный контроль твердости роликов. Твердомер есть не везде. Но для ответственных механизмов это обязательно. Без бумаг вы ничего не докажете при рекламации. И это важно.
Сравнение стандартов и выбор аналогов
ГОСТ 26649-85 не существует в вакууме. Его часто путают или сравнивают со стандартами на гидравлические машины общего назначения. Ключевые различия суммированы в таблице. Понимание различий помогает выбрать правильный агрегат для задачи.
| Параметр | ГОСТ 26649-85 | ГОСТ 26791-89 | ГОСТ Р 54499-2011 |
|---|---|---|---|
| Основное назначение | Для тяжелой техники с ударными нагрузками | Для стационарных установок | Универсальный международный |
| Испытательные режимы | Рывковые нагрузки, пробуксовки | Стабильные, плавные режимы | Широкий спектр режимов |
| Допуски по КПД | Учитывают нагрев и запыленность | Строгие для чистой среды | Жесткие нормы эффективности |
| Износостойкость | Акцент на абразивный износ | Акцент на усталостную прочность | Комплексный подход |
| Цена за единицу | Средняя | Высокая | Зависит от исполнения |
Как видно, ГОСТ 26649-85 заточен под специфические, более жесткие условия эксплуатации. Что оправдывает его существование наряду с более современными стандартами. Если вам нужна техника для карьера — берите по этому ГОСТу. Если для завода — можно проще. Но запас прочности лишним не бывает. Бюджет проекта должен это учитывать.
Цена за единицу тоже отличается. Трансформаторы для тяжелой техники дороже. Толще стенки, мощнее колеса, серьезнее уплотнения. Если поставить агрегат для стационарной установки туда, где нужна стройка — будет авария. Колеса рассыплются. Если поставить строительный туда, где нужно тихо — будет шум. Переплата. Нужно считать комплексно. Иногда дешевле сделать один мощный агрегат, чем два слабых. Цены, кстати, плавают.
Европейские аналоги — ISO стандарты. Присоединительные размеры схожи. Но есть отличия в резьбах и типах уплотнений. Если машина идет на экспорт — лучше сразу делать по ISO. Если для внутреннего рынка — ГОСТ проще и дешевле. Запчасти найдутся быстрее. Ну, вы поняли.
Китайские агрегаты часто делают по своим размерам. Они могут не совпасть с ГОСТом. При покупке нужно требовать чертеж. Замерять посадочные. Иначе придется переделывать крепление. Это дополнительные расходы. Время, металл, сварка. Лучше сразу взять стандартное. Зависят от курса валют и стоимости металла.
Типичные дефекты и диагностика неисправностей
Наиболее вероятные дефекты, с которыми приходится сталкиваться, можно разделить на производственные и эксплуатационные. Знание их помогает быстро диагностировать проблему.
Течь по разъему корпусов. Частая проблема. Причина — деформация плоскостей разъема или некачественная укладка прокладки. Выявляется испытанием на герметичность. Решение — замена прокладки или шлифовка плоскостей. Если корпус повело — замена. Трещины не варят. Это опасно. Масло под давлением выстрелит.
Повышенный шум и вибрация. Причины — дисбаланс крыльчатки, деформация лопаток, износ подшипников. Выявляется на холостом ходу и под нагрузкой. Решение — балансировка, замена подшипников. Если шум металлический — значит, что-то трется. Разбирайте срочно. Пока не заклинило. Без вариантов.
Падение КПД. Наиболее сложный для диагностики дефект. Основные причины — повышенные зазоры из-за износа, несоответствие геометрии лопаток чертежу. Выявляется только полноценным стендовым испытанием со снятием характеристик. Решение — замена колес или всего агрегата. Ремонт колес сложен. Проще купить новые.
Перегрев масла. Происходит при нарушении циркуляции или низком КПД. Диагностика — датчик температуры. Масло темнеет, пахнет гарью. Решение — промывка системы, замена масла, проверка радиатора. Если радиатор чист — проблема в трансформаторе. Внутренние утечки.
Коррозия внутри. Следствие попадания влаги или неправильного хранения. Поверхность тускнеет. Появляются рыжие пятна. Колеса теряют прочность. Диагностика — визуальная при разборке. Если есть ржавчина — агрегат в утиль. Чистить бесполезно. Глубина поражения неизвестна. Риски.
Экономика эксплуатации и бюджет ремонта
Внедрение качественных трансформаторов влияет на экономику всего механизма. Рассмотрим бюджет типовой эксплуатации. Стоимость трансформатора по ГОСТ 26649-85 может варьироваться. Но дешевый агрегат часто означает дешевые материалы. Колеса без балансировки, корпус без проверки. Такой агрегат проживет год. Качественный — пять лет. Расходы на замену включают не только цену изделия, но и работу.
Однако срок службы правильно установленного узла значительно выше. Расходы на замену трансформаторов снижаются. Простои оборудования сокращаются. Для строительной техники простой стоит дорого. Аренда стоит денег. Поэтому инвестиции в качественный монтаж оправданы. Сомневаетесь? Запросите образцы смет на ремонт за 5 лет. Цифры убедят лучше слов. Инвестиции в качество всегда возвращаются.
Логистика тоже важна. Трансформаторы тяжелые. Доставка может составлять значительную часть цены. Рассчитывайте доставку заранее. Учитывайте габариты. Длинные валы могут не влезть в обычную машину. Нужен длинномер. Это дополнительные затраты. Но лучше переплатить за доставку, чем получить гнутый вал. Без вариантов.
Запасные части. Уточните у поставщика, есть ли ремкомплекты. Уплотнения со временем изнашиваются. Если ремкомплекта нет — придется подбирать аналоги. Это время. Если агрегат стандартный по ГОСТ — ремкомплект найдется в любом магазине гидравлики. Это плюс унификации. Экономия на поиске запчастей существенная. Так-то да.
Расходы на ремонт могут быть непредсказуемыми. Если трансформатор выйдет из строя в поле — нужна эвакуация. Техника тяжелая. Кран нужен. Это тысячи рублей. Поэтому профилактика дешевле. Меняйте масло вовремя. Следите за температурой. Лучше потратить час на проверку, чем неделю на ремонт. Проверено.
Практические рекомендации для инженеров
На основе многолетнего опыта сформулирую четкий алгоритм действий для специалистов по контролю качества и закупкам. Ошибки при проектировании и монтаже фатальны. Исправить их post factum сложно и дорого.
Визуальный осмотр и документация. Начните с клейм и маркировки. Сверьте номер изделия с паспортом. Осмотрите корпус на предмет сколов, повреждений резьбы, состояния противокоррозионного покрытия. Запросите полный пакет документов. Паспорт, сертификаты на материалы, сертификаты на комплектующие. Без этого не принимайте. И это важно.
Проверка геометрии. Обязательно выборочно проконтролируйте 2-3 ключевых размера. Даже если есть сертификат завода-изготовителя. Особое внимание — посадочным местам под подшипники и уплотнения. Если посадка свободная — будет стук. Если натяг — не соберете. Замеряйте микрометром. Глазу не верьте.
Стендовые испытания. Настаивайте на присутствии вашего технолога на приемо-сдаточных испытаниях. Смотрите не только на итоговые цифры в протоколе. Но и на процесс. Как ведет себя агрегат при запуске. Как меняется звук при увеличении нагрузки. Нет ли вибраций. Ухо слышит то, что прибор не покажет. Вот в чём нюанс.
Типовые дефекты и их выявление. Течь по разъему корпусов. Повышенный шум и вибрация. Падение КПД. Знание симптомов помогает быстро найти причину. Не ждите поломки. Если шум появился — останавливайте. Лучше потерять час, чем двигатель. Двигатель дороже трансформатора. Ну, вы поняли.
Документируйте все результаты. Журнал замены трансформаторов должен вестись регулярно. Если возникнет спор с поставщиком, у вас будут доказательства. Протоколы с датами, номерами партий. Это ваша защита. Юридическая и техническая. Без бумаг вы ничего не докажете. Точка.
Вопросы и ответы по обслуживанию
Можно ли ремонтировать трансформатор самостоятельно? Нет. Это сложный узел. Нужна балансировка колес. Нужен стенд. В гараже не сделать. Отправляйте на завод. Или меняйте целиком. Самодеятельность приведет к аварии.
Как часто менять масло? Зависит от условий работы. В пыли — чаще. В чистоте — реже. Обычно раз в 1000 моточасов. Смотрите анализ масла. Если есть стружка — меняйте срочно. Ищите источник стружки.
Нужно ли прогревать трансформатор? Да. Зимой обязательно. Масло густое. Если дать нагрузку сразу — давление скакнет. Уплотнения потекут. Прогрейте на холостых 10 минут. Масло станет жиже. Циркуляция наладится.
Что делать, если упало давление? Проверьте уровень масла. Проверьте насос. Если насос в порядке — проблема в трансформаторе. Внутренние утечки. Износ колес. Нужна диагностика на стенде. Без стенда не узнать.
Где купить качественные трансформаторы? У специализированных поставщиков гидравлики. Заказать можно онлайн. Но лучше посмотреть вживую. Проверить комплектацию. Упаковка должна быть целой. Этикетка с маркировкой. Без этикетки — кот в мешке.
Заключение
ГОСТ 26649-85, несмотря на возраст, является качественным и глубоко проработанным документом. Его сила — в ориентированности на суровые реалии эксплуатации строительной техники. Проблема стандарта — в его добровольном применении и часто устаревшей материальной базе на заводах-изготовителях для проведения испытаний в полном объеме. Задача главного инженера и технолога — не слепо следовать букве стандарта, а понимать его физическую суть и достраивать своими регламентами те моменты, которые за 40 лет устарели. Грамотное использование этого ГОСТа является мощным инструментом для обеспечения высочайшей надежности дорогостоящей продукции. Вот в чём загвоздка.
Подводя итог, скажем: трансформатор — это силовой элемент. От него зависит работа всей машины. Не экономьте на качестве. Выбирайте стандартные решения. Контролируйте монтаж. И тогда ваша гидравлика будет работать долго. Без сюрпризов. А что если сэкономить на колесах? Рано или поздно придется платить дважды. Проверено. Затраты на качественный агрегат — это копейки по сравнению с простоем оборудования.
