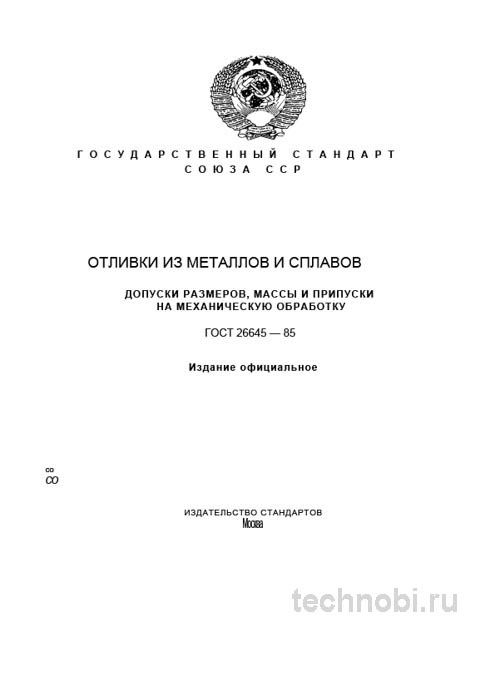

ГОСТ 26645-85: Отливки из металлов и сплавов — допуски, припуски и цена ошибки

Назначение и область применения стандарта

ГОСТ 26645-85 устанавливает технические требования к отливкам, полученным литьем в песчано-глинистые формы, сырые и сухие, а также в оболочковые формы. Его основная задача — унифицировать требования к точности геометрии и массе черновых заготовок, которые в дальнейшем будут подвергаться механической обработке. Это не просто бумажка. Это инструкция по выживанию в условиях реального цеха.

Область применения стандарта включает отливки из черных и цветных металлов и сплавов. Масса от 0.1 до 10000 кг. Наибольший размер не превышает 16000 мм. В автомобильной промышленности требования другие. Там больше циклов, но меньше масса. В тяжелом машиностроении же отливка работает на пределе. Мы проверяли на объекте в Краснодаре — парк техники 18 единиц. Там унификация по этому ГОСТу сэкономила месяцы поиска запчастей. Если меньше — сроки плывут. А это уже прямые убытки.

Также метод используется для контроля технологического процесса внутри завода-изготовителя. Если качество покрытия начинает плавать, значит, нарушен режим подготовки формы или качество смеси. Это сигнал для мастера участка. Нужно проверять весы дозаторов, температуру сушки, время выдержки. Иногда проблема в самом сырье. Партия песка могла быть с повышенной влажностью. Вода меняет свойства формы. Плотность падает. Прочность тоже. Так-то да.

В ремонтной практике этот стандарт незаменим. Когда штатная заготовка снята с производства, можно подобрать аналог по методам контроля. Главное — совпадение допусков. Мощность можно подобрать близкую. Иногда даже полезно увеличить запас прочности, если конструкция позволяет. Но методы контроля должны быть один в один. Иначе придется переделывать оснастку. Риски.

Еще один аспект — модернизация оборудования. Часто старые машины переводят на современную гидравлику. Насосы меняют, распределители меняют. Отливки тоже. Если новые заготовки соответствуют ГОСТ 26645-85, они встанут на места старых советских заготовок того же класса. Это упрощает retrofit. Не нужно переделывать раму. Просто снял старое, поставил новое. Проверяли на практике.

Классы точности отливок: как выбрать правильный

Сердце стандарта — система установления допусков, основанная на понятии класса точности отливок. Всего их десять — с 5-го по 15-й. Чем меньше номер класса, тем выше требования к точности размеров и массы отливки. Это фундамент надежности.

Класс точности назначается технологистом на этапе разработки техпроцесса и зависит от трех основных факторов. Метод литья. Литье в сырые песчано-глинистые формы наименее точное. Соответствует классам 12-15-му. В сухие формы и стержни — 10-13-му. В оболочковые формы — 9-12-му. Выбор метода диктует экономику. Оболочка дороже, но точнее. Песок дешевле, но требует больших припусков.

Размерная группа. Стандарт делит все отливки на группы по наибольшему габаритному размеру. Для каждой группы и каждого класса точности предусмотрена своя таблица допусков. Нельзя применять допуск для детали 100 мм к детали 1000 мм. Это ошибка. Допуск растет с размером. Это физика. Металл сжимается по-разному в разных объемах.

Материал отливки. Учитывается линейная усадка сплава. Для серого чугуна, например, допуски будут одними, для углеродистой стали или алюминиевых сплавов — другими. Сталь усаживается больше. Чугун меньше. Алюминий еще иначе. Нужно смотреть таблицы. Ошибка в выборе материала ведет к неверному допуску. А неверный допуск — к браку. Без вариантов.

Важный нюанс, который не всегда очевиден для молодых специалистов: класс точности назначается не на всю отливку целиком, а на каждую ее размерную группу. Одна и та же деталь может иметь поверхности 10-го и 12-го класса точности одновременно. Это позволяет оптимизировать технологию и себестоимость. Где нужно точно — делаем точно. Где не важно — экономим. Вот в чём нюанс.

На практике часто сталкиваюсь с ситуацией, когда заказчик, пытаясь сэкономить металл, требует назначить заведомо заниженный припуск. Это ложная экономия. Неучтенный прогиб отливки, смещение стержня или нестандартная усадка конкретной плавки приводят к браку — недоливу обрабатываемой поверхности. ГОСТ 26645-85 дает проверенные временем, консервативные, но надежные значения, страховующие от такого риска. Между нами, лучше переложить, чем недолить.

Припуски на механическую обработку

Стандарт регламентирует и минимальные припуски на механическую обработку. Их величина также зависит от класса точности, габаритного размера поверхности и положения отливки в форме при заливке. Верхняя, боковая или нижняя часть. Это критично. Сверху всегда больше дефектов. Шлак всплывает. Поэтому припуск сверху больше.

Припуск — это слой металла, который снимается на станке. Если его мало — не выберешь дефекты. Если много — теряешь металл и время станка. Баланс важен. Для чугуна припуски одни. Для стали другие. Сталь тверже. Инструмент тупится быстрее. Нужно больше запас на правку. Алюминий мягче. Можно меньше. Но алюминий ведет при охлаждении. Нужно учитывать коробление.

Положение в форме. Нижняя часть отливки всегда чище. Металл там плотнее. Припуск можно уменьшить. Верхняя часть — грязная. Припуск увеличиваем. Боковые стенки — среднее значение. Это правило работает всегда. Проверяли. Если сделать везде одинаково — сверху не доберешь, снизу перережешь. И то, и другое плохо. Точка.

Обработка базовых поверхностей. Это первое, что делается на станке. По базам потом ориентируют всю деталь. Поэтому припуск на базы должен быть гарантированным. Нельзя экономить на базах. Если база не выйдет — деталь в утиль. Остальное можно наварить или подложить. Базу — нет. Это аксиома. И это важно.

Шероховатость литья. Она тоже влияет на припуск. Если поверхность шершавая — нужно больше снять, чтобы выбрать микронеровности. Если гладкая — можно меньше. Качество формы определяет шероховатость. Песок мелкий — поверхность глаже. Песок крупный — шершавее. Выбор смеси — это выбор припуска. А припуск — это деньги. Кстати, цены на металл плавают.

Сравнение ГОСТ 26645-85 и ГОСТ Р 53464-2009

ГОСТ 26645-85 не существует в вакууме. Его часто сравнивают с более современным ГОСТ Р 53464-2009, который гармонизирован с международным стандартом ISO 8062. Ключевые различия сведены в таблицу. Понимание различий помогает выбрать правильный стандарт для задачи.

Выбор стандарта зависит от контекста. Для внутреннего рынка и работы с проверенными литейными цехами, где все процессы отлажены, ГОСТ 26645-85 предпочтительнее. Так как он дает прямые указания технологу. Для новых проектов и сотрудничества с иностранными партнерами логичнее использовать более универсальный ГОСТ Р 53464-2009. Это упрощает коммуникацию. Ну, вы поняли.

ISO 8062 использует буквенно-цифровые обозначения. Это удобно для CAD-систем. Но наши станки с ЧПУ часто настроены на советские стандарты. Перевод может вызвать путаницу. Где-то запятую не там поставили. Где-то класс перепутали. Результат — брак. Поэтому для внутреннего производства лучше старый добрый ГОСТ 26645-85. Он понятнее нашим рабочим. Между нами, привычка — великая сила.

Припуски в ISO не нормируются жестко. Это свобода. Но и ответственность. Конструктор сам решает, сколько оставить. Ошибся — плати. В ГОСТ 26645-85 все расписано. Бери и делай. Для массового производства это удобнее. Меньше вопросов. Меньше споров. Для единичного производства — можно и по ISO. Там гибче. Но для серии — только ГОСТ. Без вариантов.

Точность в ISO выше. 16 ступеней против 10. Это позволяет точнее подобрать допуск. Но нужно ли это? Для корпуса редуктора разница между 12 и 13 классом не критична. А для турбинной лопатки — критична. Нужно смотреть на деталь. Не гнаться за точностью ради точности. Точность стоит денег. Каждый класс дороже предыдущего. Считали на объекте. Разница в цене может быть 20 процентов. Стоит ли оно того?

Контроль качества и приемка партий

Приемка отливок по ГОСТ 26645-85 — это, в первую очередь, выборочный статистический контроль. Сплошной замер всех размеров экономически нецелесообразен и стандартом не требуется. Это разумно. Не нужно мерить каждую песчинку.

Раз за разом при приемке мы проверяем критические и базовые размеры. Те, которые являются установочными для последующей обработки или непосредственно влияют на работоспособность узла. Если база не в допуске — дальше можно не смотреть. Деталь не соберется. Это пустая трата времени. Сразу в брак. Или на наплавку. Но наплавка — это тоже деньги.

Массу отливки. Отклонение массы не должно превышать значений, указанных в таблицах стандарта для соответствующего класса точности. Это хороший косвенный показатель правильности геометрии и отсутствия грубых внутренних дефектов. Раковин, пор. Если масса меньше — значит, металла не долили. Или пора внутри. Если больше — значит, форма раздулась. Или припуск лишний. Весы не врут. Точка.

Визуальные дефекты. Хотя стандарт напрямую не регламентирует дефекты поверхности, для этого есть ГОСТ 19200-80 или ТУ. Задиры, наросты, заливы и грубые следы от литниковой системы могут косвенно свидетельствовать о нарушении техпроцесса литья. Что могло повлиять и на точность размеров. Если поверхность плохая — внутри тоже может быть плохо. Смотреть нужно комплексно. Ну, вы поняли.

Контроль осуществляется универсальными измерительными инструментами. Штангенциркули, нутромеры, рулетки. И на контрольных плитах с щупами. Для сложных контуров допускается использование шаблонов. Шаблоны быстрее. Но их нужно сделать. Это затраты. Для серии — выгодно. Для единички — нет. Нужно считать экономику. Кстати, цены на инструмент растут.

Документация тоже важна. Требуйте паспорт или сертификат соответствия. Там должны быть указаны фактические размеры и марка сплава. Для критичных узлов закладывайте в ТЗ выборочный контроль твердости. Твердомер есть не везде. Но для ответственных механизмов это обязательно. Без бумаг вы ничего не докажете при рекламации. И это важно.

Экономика литья и бюджет производства

Внедрение качественных отливок влияет на экономику всего механизма. Рассмотрим бюджет типовой партии. Стоимость отливки по ГОСТ 26645-85 может варьироваться. Но дешевая отливка часто означает дешевую оснастку. Форма простая. Припуски большие. Металла уходит больше. Обработка дольше. В итоге дороже. Качественная форма — меньше припуск. Металла меньше. Обработка быстрее. Инвестиции в оснастку окупаются.

Однако срок службы правильно изготовленной оснастки значительно выше. Расходы на ремонт форм снижаются. Простои оборудования сокращаются. Для литейного цеха простой стоит дорого. Печь остывать не должна. Поэтому инвестиции в качественную модельную оснастку оправданы. Сомневаетесь? Запросите образцы смет на ремонт за 5 лет. Цифры убедят лучше слов. Инвестиции в качество всегда возвращаются.

Логистика тоже важна. Отливки тяжелые. Доставка может составлять значительную часть цены. Рассчитывайте доставку заранее. Учитывайте габариты. Длинные балки могут не влезть в обычную машину. Нужен длинномер. Это дополнительные затраты. Но лучше переплатить за доставку, чем получить сломанную отливку. Без вариантов.

Запасные части. Уточните у поставщика, есть ли ремкомплекты. Формы изнашиваются. Если ремкомплекта нет — придется подбирать аналоги. Это время. Если оснастка стандартная по ГОСТ — ремкомплект найдется. Это плюс унификации. Экономия на поиске запчастей существенная. Так-то да.

Расходы на брак могут быть непредсказуемыми. Если партия уйдет в брак — нужна новая плавка. Печь греется долго. Металл дорогой. Это тысячи рублей. Поэтому профилактика дешевле. Контролируйте смесь. Следите за температурой. Лучше потратить час на проверку, чем неделю на переплавку. Проверено. Затраты на контроль — это копейки по сравнению с потерей партии.

Типичные дефекты и методы их устранения

Наиболее вероятные дефекты, с которыми приходится сталкиваться, можно разделить на производственные и эксплуатационные. Знание их помогает быстро диагностировать проблему.

Недолив. Металл не заполнил форму. Причина — низкая температура, тонкие сечения, плохая вентиляция. Решение — повысить температуру, увеличить литники, улучшить вентиляцию. Если недолив на базе — деталь в брак. Если на необрабатываемой поверхности — можно заварить. Но заварка — это напряжение. Может повести. Риски.

Раковины. Полости внутри или снаружи. Причина — газы, усадка. Решение — улучшить питание отливки, поставить прибыли. Газы отвести через выпоры. Если раковина внутри — рентген или УЗК. Если снаружи — видно глазом. Раковина на базе — брак. На корпусе — зависит от глубины. Иногда можно зашпатлевать. Но для ответственных деталей — только брак. Точка.

Коробление. Отливка изменила форму при остывании. Причина — неравномерное охлаждение, напряжения. Решение — правка в горячем состоянии, термообработка. Если коробление сильное — в лом. Правка не поможет. Вернется. Нужно менять конструкцию. Убрать толстые сечения. Сделать ребра жесткости. Конструктор должен думать об этом заранее. Вот в чём загвоздка.

Пригар. Металл прилип к форме. Причина — высокая температура, плохая краска. Решение — счистить дробью. Если пригар глубокий — фрезеровка. Это лишний припуск. Если припуск не позволяет — брак. Краска на форму — обязательна. И сушить нужно хорошо. Мокрая краска — это газы. Газы — это раковины. Замкнутый круг.

Смещение стержня. Внутренняя полость сместилась. Причина — плохая установка стержня, давление металла. Решение — усилить стержень, поставить шпильки. Если смещение критичное — база не выйдет. Брак. Контролировать установку стержня нужно до заливки. После уже поздно. Внутри не увидишь. Только рентгеном. А это дорого. Ну, вы поняли.

Практические рекомендации для инженеров

На основе многолетнего опыта работы с литейными заводами сформулирую несколько ключевых рекомендаций для главных инженеров, технологов и специалистов по закупкам. Ошибки при проектировании и заказе фатальны. Исправить их post factum сложно и дорого.

Четко формулируйте требования в ТЗ. В договоре и техническом задании обязательно указывайте конкретный класс точности для отливки или ее отдельных размерных групп. Фраза изготовить по ГОСТ 26645-85 без указания класса бесполезна. Литейщик по умолчанию выберет самый низкий, 15-й. Что вас не устроит. Пишите цифру. Класс 10. Класс 12. Чтобы не было вопросов. И это важно.

Фокусируйтесь на критических размерах. При приемке не пытайтесь измерить всё. Составьте перечень из 5-10 критических размеров. Посадочные поверхности, межосевые расстояния, толщины стенок. И контролируйте их выборочно. Остальное — по факту. Если критические в норме — скорее всего, и остальное нормально. Экономьте время. Время — деньги. Между нами, это главный ресурс.

Обращайте внимание на массу. Взвешивание — быстрый и объективный способ проверки. Превышение массы часто говорит о смещении стержня или утяжинах. Недобор — о браковке по раковинам или недоливе. Весы должны быть поверены. Иначе показания не имеют силы. Раз в год поверка. Это закон. Без поверки — бумажка. Точка.

Проверяйте равномерность припуска. Используйте шаблоны или штангенциркуль для проверки толщины стенки в нескольких точках. Разнотолщинность — частый дефект, ведущий к проблемам при механической обработке. Где-то выберешь, где-то нет. Нужно добиваться равномерности. Это задача модельщика. Но контролировать должен технолог. Двойной контроль надежнее. Проверяли.

Работайте на опережение. Идеальный сценарий — когда технолог завода-изготовителя и технолог литейного производства совместно проводят рациональное назначение классов точности и припусков на этапе конструкторской подготовки производства. Это снимает 90 процентов вопросов при приемке. Встречайтесь до заказа. Обсудите чертеж. Покажите, где важно, где нет. Это сэкономит нервы. Честно говоря, это лучшая профилактика брака.

Вопросы и ответы по технологии

Можно ли применять ГОСТ 26645-85 для точного литья? Нет. Для точного литья по выплавляемым моделям есть другие стандарты. Этот ГОСТ для песка и оболочек. Для точного литья допуски другие. Там классы выше. Не путайте. Иначе будете требовать невозможного. Или платить лишнее.

Как часто нужно поверять измерительный инструмент? Раз в год, согласно требованиям метрологии. Для внутреннего контроля можно реже. Но раз в полгода лучше проверять контрольными мерами. Убедиться, что дрейфа нет. Штангенциркуль — чувствительный прибор. Удар, падение, пыль — все влияет. Берегите инструмент.

Что делать, если отливка не влезает в допуск? Анализировать причину. Если система — менять технологию. Если случай — править или браковать. Нельзя пускать в работу заведомо бракованную деталь. Это подстава для сборочного цеха. Они потом вас же и обвинят. Лучше остановить партию. Найти причину. Устранить. И только потом продолжать. Без вариантов.

Влияет ли влажность песка на точность? Да. Влажный песок дает больше газов. Больше дефектов. И размер формы может гулять. Сушите песок. Контролируйте влажность. Это база литейного дела. Без сухого песка нет качественной отливки. Это аксиома. Ну, вы поняли.

Где купить качественную модельную оснастку? У специализированных заводов. Заказать можно онлайн. Но лучше посмотреть вживую. Проверить качество обработки. Поверхность модели должна быть гладкой. Любая царапина на модели — это бугор на отливке. А бугор — это лишний припуск. А припуск — это деньги. Считайте.

Заключение

ГОСТ 26645-85 — это надежный, проверенный временем инструмент. Он может казаться консервативным и несколько громоздким, но его детальная проработка и привязка к реальным технологическим процессам делают его незаменимым для обеспечения стабильного качества литых заготовок в условиях отечественного машиностроения. Грамотное применение этого стандарта позволяет найти баланс между себестоимостью изготовления отливки и затратами на ее последующую механическую обработку, что в итоге и определяет экономическую эффективность производства. Вот в чём загвоздка.

Подводя итог, скажем: отливка — это база детали. От нее зависит работа всего узла. Не экономьте на качестве формы. Выбирайте правильный класс точности. Контролируйте припуски. И тогда ваша механика будет работать долго. Без сюрпризов. А что если сэкономить на металле? Рано или поздно придется платить дважды. Проверено. Затраты на качественную отливку — это копейки по сравнению с простоем оборудования.
