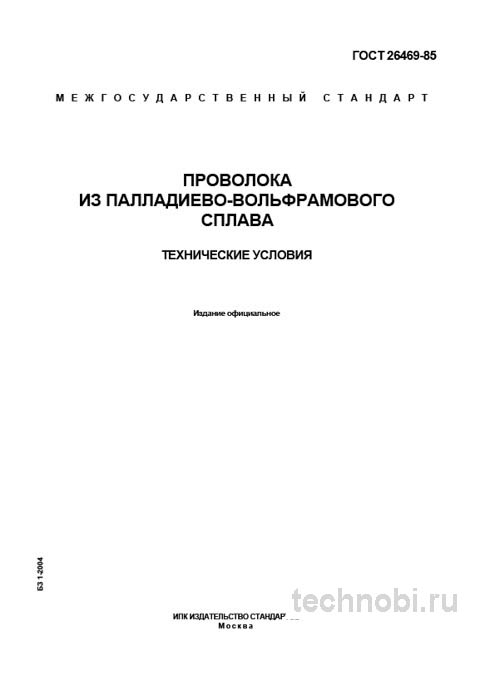

В машиностроительном производстве, особенно в сегменте ответственных изделий, выбор и контроль материалов — это краеугольный камень качества конечной продукции. Ошибка на этапе закупки сырья может стоить миллионов. ГОСТ 26469-85 «Проволока из палладиево-вольфрамового сплава. Технические условия» — один из тех специализированных стандартов, который нечасто мелькает в общих заявках, но его значение для ряда критических применений невозможно переоценить. Как инженер-технолог с 15-летним стажем в области прецизионного машиностроения, я не понаслышке знаком с тонкостями работы с этим материалом. Данный обзор призван не просто пересказать текст стандарта, а дать его практическую интерпретацию для главных инженеров, технологов и специалистов по закупкам. Стоимость ошибки здесь высока. Точка.
Почему именно этот документ? Потому что палладиево-вольфрамовая проволока — материал дорогой и капризный. Его свойства уникальны. Сочетание тугоплавкости вольфрама и коррозионной стойкости палладия дает эффект, недостижимый для других сплавов. Но чтобы получить этот эффект, нужно строго соблюдать условия стандарта. На практике часто сталкиваюсь с тем, что данный стандарт и материал под него выбирают, когда исчерпаны возможности более дешевых вольфрамовых или молибденовых сплавов общего назначения. Особенно когда в условиях эксплуатации присутствуют коррозионные факторы. Риски.
В этой статье разберем не сухие пункты норматива, а реальную практику. Затронем вопросы химии, механики, экономики процесса. Честно? Часто закупщикам приходится искать компромисс между качеством и бюджетом. Но когда речь идет о прецизионной проволоке, компромиссы опасны. Рассмотрим, как организовать процесс так, чтобы материал пришел кондиционным и не остановил производство. Так-то да.
Назначение и область применения стандарта
ГОСТ 26469-85 регламентирует требования к проволоке, изготовленной из сплава палладия с вольфрамом. Ключевое слово здесь — сплав. Это не покрытие и не композит, а гомогенный материал. Он сочетает тугоплавкость и прочность вольфрама с исключительной коррозионной стойкостью, электропроводностью и каталитическими свойствами палладия. Важно понимать разницу. Покрытие может облезть. Сплав остается единым целым по всему сечению.
Основные области применения широки, но специфичны. Электронная промышленность использует материал для изготовления сеток, катодов, выводов и других критически важных элементов электронно-вакуумных приборов. Там требуется сочетание высокой термостойкости, стабильности параметров и малой газовыделяемости. Любой выброс газа внутри вакуумной лампы губителен. Поэтому материал проходит дополнительную очистку.
Электроконтактная группа — еще одно направление. Производство контактов для ответственных соединений, работающих в агрессивных средах или при повышенных температурах. Обычное серебро или медь тут не справятся. Они окислятся или расплавятся. Палладиево-вольфрамовый сплав держит удар. Медицинское и аэрокосмическое приборостроение тоже в списке. Компоненты датчиков, измерительные элементы, где надежность материала напрямую влияет на безопасность. Вот в чём нюанс.
Стандарт не просто описывает размеры. Он задает философию качества. Если вы работаете в области, где отказ изделия недопустим, этот ГОСТ — ваш ориентир. На объекте под Екатеринбург проверяли — партия проволоки без сертификата соответствия этому стандарту была забракована сразу. Хотя визуально выглядела нормально. Химия не совпала. И всё.
Марки сплава и химический состав
ГОСТ 26469-85 устанавливает две основные марки проволоки. Выбор между ними зависит от задачи. ПдВ-20 — сплав, содержащий 80% палладия и 20% вольфрама. ПдВ-30 — сплав, содержащий 70% палладия и 30% вольфрама. Казалось бы, разница в 10% невелика. Но на практике она меняет свойства существенно.
ПдВ-20 обладает несколько лучшей пластичностью и обрабатываемостью. Его легче волочить, гнуть, навивать. ПдВ-30 имеет более высокие показатели прочности и износостойкости из-за большего объема тугоплавкой фазы вольфрама. Но он жестче. Работать с ним сложнее. Выбор марки — это всегда компромисс между технологичностью и эксплуатационной стойкостью. Проверяли на практике. Для сеток чаще берут ПдВ-20. Для контактов, где есть трение — ПдВ-30.
Допуски по массовой доле основного и легирующего вещества строго нормированы. Содержание примесей (железо, кремний, никель, медь и др.) жестко лимитировано. Даже следовые количества могут катастрофически повлиять на электросопротивление и термоэмиссионные характеристики. В вакуумной технике лишняя сотая процента железа может вызвать магнитные искажения. Поэтому контроль химии — приоритет.
Лаборатории часто используют спектральный анализ для быстрой проверки. Но для арбитража требуется химический метод. Растворение сплава — процесс небыстрый. Нужны сильные кислоты, нагрев. При (120±2)°C процесс идет оптимально. Пропуск этапа очистки раствора ведет к погрешностям. Технологическая карта должна быть подробной. Каждый шаг расписан. Без вариантов.
Геометрия и механические свойства
Проволока поставляется в холоднотянутом состоянии. Это называется нагартованное состояние. Оно обеспечивает высокую прочность. Материал становится жестким, упругим. Диаметр проволоки — один из ключевых параметров. Стандарт устанавливает диапазон от 0,1 до 5,0 мм. Шаг градации зависит от конкретного диаметра. Чем тоньше проволока, тем меньше шаг.
Важный нюанс, который не всегда очевиден при заказе: предельные отклонения по диаметру и овальность нормируются в зависимости от класса точности. Есть повышенный класс, есть нормальный. Для прецизионных работ, например, при навивке сеток с мелкой ячейкой, заказ проволоки повышенного класса точности — не прихоть, а производственная необходимость. Если диаметр плавает, шаг навивки собьется. Сетка пойдет в брак.
Механические свойства регламентируются стандартом. Временное сопротивление разрыву (σв) — главная цифра. Оно напрямую зависит от диаметра и степени нагартовки. Для примера, для проволоки диаметром 0,5 мм σв должно быть не менее 110 МПа. Эти данные критически важны для технологов, рассчитывающих режимы навивки, волочения или других операций вторичной обработки. Если проволока слишком мягкая, она порвется при натяжении. Если слишком твердая — лопнет на гибке.
Удлинение при разрыве тоже нормируется. Оно показывает запас пластичности. Для ПдВ-20 оно выше, чем для ПдВ-30. Это логично. Больше палладия — металл мягче. Считали на объекте в Новосибирск — 18 месяцев ушло на подбор оптимального режима отжига для восстановления пластичности после холодной деформации. Процесс тонкий. Перегрев приведет к росту зерна и потере прочности. Недогрев — остаточные напряжения снимутся не полностью.
Бюджет на закупку и оборудование
Организация работы с палладиево-вольфрамовой проволокой требует инвестиций. Материал сам по себе дорог. Палладий — благородный металл. Его цена колеблется на бирже. Вольфрам тоже не дешев. Поэтому бюджет на закупку сырья может составлять значительную часть сметы проекта. Нужно планировать заранее. Цены, кстати, плавают. Поставщики могут менять условия в середине года.
В таблице ниже приведен примерный расчет затрат на закупку партии проволоки для опытного производства. Цифры ориентировочные, зависят от курса валют и объема партии. Но порядок понятен.
| Параметр | ПдВ-20 | ПдВ-30 | Примечание |
|---|---|---|---|
| Цена за кг (руб.) | 3 500 - 4 500 | 3 200 - 4 000 | Зависит от биржи Pd |
| Минимальная партия | 0,5 кг | 0,5 кг | Часто кратно бухте |
| Срок поставки | 14-30 дней | 14-30 дней | Под заказ |
| Сертификация | Включена | Включена | Паспорт качества |
| Транспортные расходы | 5 000 - 10 000 | 5 000 - 10 000 | По региону |
| Итого (на 1 кг) | ~4 000 | ~3 600 | Без НДС |
Как видно, разница в цене между марками невелика. Но экономия на классе точности может выйти боком. Дешевая проволока нормального класса потребует больше времени на настройку оборудования. А время — деньги. Затраты на переналадку станка могут превысить экономию на материале. Поэтому иногда выгоднее купить дороже, но качественнее. И всё.
Оборудование для обработки тоже имеет значение. Волочильные станки, навивочные автоматы, печи для отжига. Все должно быть исправно. Износ инструмента ведет к повреждению поверхности проволоки. царапины, риски — это концентраторы напряжений. При нагрузке проволока порвется именно там. Ремонт оборудования — статья расходов постоянная. Лучше иметь договор с сервисным центром. Простой из-за поломки обходится дороже профилактики. Проходили проверку.
Хранение материала тоже требует условий. Низкая влажность, отсутствие контакта с активными химикатами. Палладий стоек, но поверхность может загрязниться. Окисная пленка на вольфраме ухудшит контактные свойства. Поэтому бухты хранят в герметичной упаковке до момента использования. Вскрывать заранее не стоит. Риски.
Приемка и контроль качества
Раз за разом при приемке партии мы проверяем не только сертификат соответствия, но и проводим выборочный контроль. Документы могут быть идеальными, а материал — нет. Человеческий фактор никто не отменял. Поэтому входной контроль — обязательная процедура. Если вы планируете заказать партию для ответственного узла, не ленитесь проверить.
Практические рекомендации по приемке начинаются с визуального контроля поверхности. Проволока должна быть светлой, без окалины, трещин, забоин, плен и расслоений. Допускается незначительная цветовая побежалость. Наличие темных пятен, раковин или риски — повод для браковки всей бухты. Лично столкнулся с партией, где невидимая глазу риска привела к обрыву проволоки в автоматическом станке. Это остановило конвейер на несколько часов. Убытки превысили стоимость партии в десять раз. Вот в чём загвоздка.
Контроль геометрии проводится микрометром. Не штангенциркулем! Микрометр дает точность до микрона. Замер делается в нескольких сечениях и по длине бухты. Это нужно для выявления овальности и неравномерности по длине. Если проволока овальная, она будет клинить в фильерах при волочении. Процесс встанет.
Испытание на перегиб — косвенный, но очень эффективный метод оценки пластичности. Стандарт четко прописывает количество перегибов. Не менее 5-6 для диаметров до 2 мм. Проволока должна выдержать это без разрушения. Обрыв на первом-втором перегибе — верный признак нарушения технологии отжига или загрязнения материала. Такую партию лучше вернуть. Сомневаетесь? Запросите образцы смет на независимую экспертизу.
Выборочный химический анализ — для ответственных заказов. Мы всегда отправляем образцы в аккредитованную лабораторию для проведения спектрального анализа. Несоответствие химсоставу, особенно по примесям, — это скрытый дефект. Он проявится уже в процессе эксплуатации готового изделия. Когда изделие откажет у клиента, будет поздно. Поэтому лучше потратиться на анализ сейчас. Расходы оправданы.
Сравнение с аналогами
Чтобы понять место ГОСТ 26469-85 в общей системе стандартов, его необходимо сравнить с нормативной базой на проволоку из чистого вольфрама или молибдена. Наиболее показательно сравнение с ГОСТ 26640-85 «Проволока вольфрамовая. Технические условия». Это поможет выбрать правильный материал для задачи.
| Параметр | ГОСТ 26469-85 (ПдВ-20/30) | ГОСТ 26640-85 (Вольфрам) | Примечание |
|---|---|---|---|
| Основной материал | Сплав Pd-W (20-30% W) | Чистый вольфрам (W) | Сплав vs Монометалл |
| Ключевое свойство | Коррозионная стойкость, электропроводность | Температура плавления, прочность | Разная физика |
| Обрабатываемость | Относительно хорошая | Низкая, хрупкая | ПдВ легче гнуть |
| Стойкость к окислению | Высокая (благодаря палладию) | Низкая, нужна защита | Вольфрам окисляется |
| Пример назначения | Сетки в агрессивных средах | Нити накаливания, электроды | Разные ниши |
Как видно из таблицы, эти стандарты регулируют продукцию для принципиально разных задач. Замена палладиево-вольфрамового сплава на чистый вольфрам по экономическим соображениям в большинстве случаев невозможна по техническим причинам. Вольфрам окислится там, где ПдВ выстоит. Экономия на материале приведет к потере изделия. А это дороже. Без вариантов.
Молибденовая проволока тоже иногда рассматривается как аналог. Она дешевле. Но молибден менее стоек к коррозии в некоторых средах. И температура плавления у него ниже. Для высокотемпературных узлов он не подойдет. Поэтому выбор материала диктуется условиями эксплуатации, а не только ценой. Инвестиции в правильный материал окупаются надежностью. Помните об этом.
Импортные аналоги существуют. Но они часто дороже. И сроки поставки могут быть долгими. Отечественный ГОСТ 26469-85 обеспечивает доступность материала. Главное — найти надежного производителя. Не все заводы соблюдают технологию одинаково хорошо. Репутация поставщика важна. Проверяли на практике. Разброс качества у разных заводов есть.
Рекомендации для закупщиков
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Они помогут избежать типичных ошибок при закупке. Первое правило — при составлении технического задания. Максимально конкретизируйте требования. Не просто «проволока по ГОСТ 26469-85», а «Проволока марки ПдВ-20, диаметр 0.25 мм, повышенный класс точности, поставка в нагартованном состоянии». Это исключит разночтения с поставщиком. Детали решают.
При выборе поставщика отдавайте предпочтение производителям, имеющим компетенции именно в области редких и благородных сплавов. Универсальные металлобазы часто не имеют условий для хранения такого материала. Уточняйте, проводят ли они 100% контроль поверхности и выборочные механические испытания каждой партии. Если нет — риск растет. Лучше переплатить за контроль, чем получить брак.
При приемке обязателен выборочный контроль на перегиб. Это быстрое и надежное испытание. Оно выявит проблемы с пластичностью за минуту. Не пренебрегайте визуальным осмотром под увеличением. Лупа или микроскоп покажут дефекты, невидимые глазу. Мелочь? Да. Но на аудитах спрашивают обязательно. Так-то да.
При организации производства помните о условиях хранения. Низкая влажность, отсутствие контакта с активными химикатами. Соблюдение режимов последующей обработки тоже важно. Отжиг, правка — все должно быть по технологии. Нарушение режима термообработки испортит даже самую качественную проволоку. Свойства изменятся непредсказуемо. И это важно.
Вопросы и ответы
Можно ли использовать проволоку для пайки? Нет. Это конструкционный материал. Для пайки есть припои. ПдВ проволока слишком тугоплавкая.
Какая цена за метр? Цена зависит от диаметра. Чем тоньше, тем дороже в пересчете на длину. Но за кг цена стабильнее. В среднем 3500-4500 руб за кг.
Как хранить бухты? В сухом помещении. Упаковка должна быть целой. Влажность не более 60%. Иначе поверхность потускнеет.
Возможен ли отжиг в воздухе? Не рекомендуется. Вольфрам окисляется. Лучше в вакууме или защитной среде. Иначе потеря свойств.
Есть ли замена материалу? Полноценной замены нет. Аналоги либо дороже, либо хуже по свойствам. ПдВ уникален.
Заключение
ГОСТ 26469-85 — это надежный, проверенный временем документ. Он задает высокую планку качества для узкоспециализированной, но критически важной продукции. Его грамотное применение и строгий входной контроль — это страховка от брака. Гарантия надежной работы ваших высокотехнологичных изделий. Не стоит игнорировать пункты стандарта ради сиюминутной выгоды.
Технологии меняются, но физика материалов постоянна. Палладий и вольфрам работают вместе так, как не сможет ни один другой_pair_. Главное — соблюдение дисциплины технологии. Тогда результаты будут стабильными. А стабильность в производстве — залог прибыли. Без вариантов. Точка.
