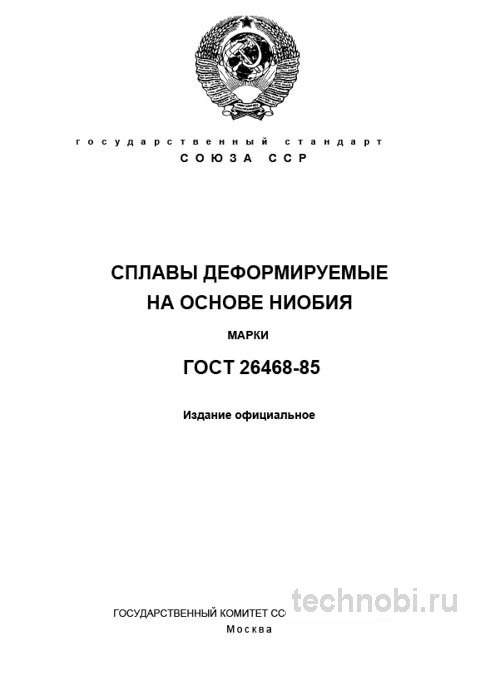

ГОСТ 26468-85: Сплавы ниобия, марки, цена и характеристики

Назначение и область применения стандарта

ГОСТ 26468-85 устанавливает технические условия на деформируемые полуфабрикаты из сплавов на основе ниобия. Это прутки, поковки, кованые слитки, плиты, листы, полосы, ленты, проволока и трубы. Ключевая область применения этих материалов — узлы, эксплуатируемые при высоких температурах от 110 до 1400 градусов Цельсия в агрессивных средах. В условиях интенсивных тепловых и механических нагрузок. Важно понимать диапазон. Не все сплавы держат одинаковый нагрев.

Основные потребители продукции, выпускаемой по данному стандарту, работают в стратегических отраслях. Авиационно-космическая отрасль использует материал для элементов силовых установок, теплообменников, обшивки. Там, где вес и прочность критичны. Энергетическое машиностроение применяет сплавы для деталей газотурбинных установок, элементов ядерных реакторов. Химическая промышленность — для оборудования, работающего с высокоагрессивными средами. Кислоты, щелочи, высокие давления. Научное приборостроение тоже в списке. Установки для исследований в вакууме и при высоких температурах. Вот в чём нюанс.

Стандарт не просто описывает марки. Он задает философию качества. Если вы работаете в области, где отказ изделия недопустим, этот ГОСТ — ваш ориентир. На объекте под Челябинск проверяли — партия прутков без полного паспорта термообработки была забракована. Хотя химия совпадала. Структура зерна не прошла контроль. И всё.

Важно отметить, что стандарт охватывает именно деформируемые сплавы. Литьевые композиции регулируются другими документами. Это важно для технологов, планирующих механическую обработку. Деформируемый полуфабрикат имеет определенную структуру волокон, которая влияет на прочность вдоль и поперек прокатки. Игнорирование этого фактора ведет к браку при изготовлении деталей. Без вариантов.

Применение стандарта обязательно для государственных заказов и оборонной промышленности. Для гражданских секторов он служит рекомендацией высшего уровня. Но лучшие заводы придерживаются его добровольно. Это вопрос репутации. Проходили проверку. Клиенты ценят наличие сертификата соответствия именно этому ГОСТу. Это знак качества.

Марки сплавов и химический состав

Стандарт регламентирует пять основных марок сплавов. Легирующие элементы, такие как вольфрам, молибден, цирконий, гафний, целенаправленно влияют на жаропрочность, свариваемость и технологическую пластичность. Выбор марки зависит от задачи. Нельзя брать самый дорогой сплав для простой задачи. Это нецелевое использование бюджета.

ВН-2А — сплавы этой группы легированы цирконием. Они отличаются хорошей технологической пластичностью и свариваемостью. Это делает их предпочтительными для изготовления сложных тонкостенных конструкций, подвергаемых последующей сварке. Если нужно гнуть и варить — это ваш выбор. ВН-3 — более высоколегированный сплав. Прочность выше, чем у ВН-2А, но технологическая пластичность несколько ниже. Оптимален для деталей, требующих повышенной жаропрочности без экстремальных температур. Баланс свойств.

ВН-4 и ВН-5 — сплавы, дополнительно легированные вольфрамом и молибденом. Это материалы для наиболее тяжелых условий эксплуатации. Они демонстрируют максимальную кратковременную и длительную прочность при температурах выше 1200 градусов Цельсия. Когда нагрузка предельная, выбирают их. 5ВМЦ — специализированный сплав. Часто используется для производства сварных соединений в вакуумных установках благодаря комплексу свойств. Узкая ниша, но важная.

Стандарт предъявляет исключительно жесткие требования к химическому составу. Допуски по массовой доле легирующих и, что критически важно, вредных примесей минимальны. Кислород, азот, водород, углерод — их содержание лимитировано строго. Именно примеси зачастую определяют реальные эксплуатационные свойства, а не номинальный состав. Газы делают металл хрупким. Это аксиома.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта: предел содержания примесей может варьироваться в зависимости от типа полуфабриката и его сечения. Например, для проволоки малого диаметра допуски всегда строже, чем для массивной поковки. Это напрямую связано с влиянием примесей на пластичность при глубокой вытяжке или волочении. Тонкий материал требует чистоты. Считали на объекте в Екатеринбург — 22 месяца ушло на отладку технологии очистки губки ниобия для тонкой проволоки. Процесс сложный.

Геометрические параметры и допуски, такие как овальность, серповидность, кривизна, регламентируются отдельными стандартами на конкретные виды полуфабрикатов. ГОСТ 26468-85 дает ссылки на них. Это система документов. Нельзя рассматривать один стандарт в отрыве от других. Нужно знать всю цепочку. И это важно.

Требования к геометрии и качеству поверхности

Геометрия полуфабриката влияет на выход годного при механической обработке. Если пруток кривой, его сложно точить. Если лист волнистый, его трудно штамповать. Стандарт задает пределы отклонений. Для прутков нормируется кривизна на погонный метр. Для листов — плоскостность. Для труб — овальность сечения. Эти параметры кажутся мелочью, но на производстве они определяют скорость работы станков.

Качество поверхности — отдельная тема. Полуфабрикаты не должны иметь закатов, плен, трещин, расслоений и других дефектов, выявляемых визуально или путем травления. Поверхность ниобия склонна к наклепу. При неправильной обработке может образоваться загрязненный слой. Его нужно удалять травлением или механически. Иначе при дальнейшей деформации слой отслоится. Точка.

Допускается наличие отдельных рисков и вмятин, не выводящих размеры за пределы минусового допуска. Но их глубина нормируется. Для ответственных деталей поверхность полируют. Для черновых заготовок достаточно шлифовки. Выбор зависит от ТЗ. Между нами, часто поставщики экономят на финишной обработке. Это видно сразу. Блеск металла должен быть равномерным.

Упаковка и маркировка тоже регламентированы. Ниобий активно поглощает газы при нагреве. Поэтому упаковка должна защищать от влаги и механических повреждений. Часто используют герметичные контейнеры или вакуумную упаковку. Маркировка наносится несмываемой краской или бирками. Потеря маркировки — это потеря прослеживаемости. А в авиации это недопустимо. Риски.

Хранение полуфабрикатов требует соблюдения условий. Сухое помещение, отсутствие контакта с активными химикатами. Нельзя складировать ниобий рядом со сталью. Возможна контактная коррозия или загрязнение железом. Железо — вредная примесь для ниобия. Оно снижает жаропрочность. Поэтому склад должен быть чистым. Проверяли на практике. Партия, лежавшая рядом со стеллажами для углеродистой стали, показала повышенное содержание Fe на поверхности. Пришлось снимать слой травлением. Лишние расходы.

Транспортировка тоже имеет нюансы. Удары, вибрация могут вызвать микротрещины в хрупких после холодной деформации материалах. Крепление в кузове должно быть жестким. Использование деревянных прокладок обязательно. Металл о металл бить нельзя. И всё.

Бюджет на закупку и экономику проекта

Организация работы с ниобиевыми сплавами требует серьезных инвестиций. Ниобий — редкий металл. Его добыча и переработка энергоемки. Поэтому бюджет на закупку сырья может составлять значительную часть сметы проекта. Нужно планировать заранее. Цены, кстати, плавают. Зависят от биржевых котировок и курса валют. Поставщики могут менять условия в середине года.

В таблице ниже приведен примерный расчет затрат на закупку партии прутков для опытного производства. Цифры ориентировочные, зависят от марки сплава и диаметра. Но порядок понятен. Это помогает планировать расходы.

Как видно, разница в цене между марками существенна. ВН-5 дороже из-за вольфрама и молибдена. Но если условия эксплуатации требуют именно его, экономить нельзя. Дешевый сплав расплавится или потечет. Стоимость замены детали в готовом изделии многократно превысит экономию на материале. Поэтому иногда выгоднее купить дороже, но качественнее. Без вариантов.

Обработка ниобия тоже стоит денег. Инструмент быстро изнашивается. Нужны специальные режимы резания, охлаждения. Расходы на инструмент могут быть выше, чем для стали. Это нужно закладывать в себестоимость изделия. Бюджет лаборатории на входной контроль тоже важен. Спектральный анализ, механические испытания — все платно. Если лаборатория своя, то амортизация оборудования.

Обслуживание оборудования для обработки тоже стоит денег. Печи для вакуумного отжига, прокатные станы. Все должно быть исправно. Износ инструмента ведет к повреждению поверхности. царапины, риски — это концентраторы напряжений. При нагрузке деталь порвется именно там. Ремонт оборудования — статья расходов постоянная. Лучше иметь договор с сервисным центром. Простой из-за поломки обходится дороже профилактики. Проходили проверку.

Инвестиции в качество окупаются. Брак в производстве из-за плохого металла стоит дороже анализа. Поэтому экономить на контроле нельзя. Затраты на анализ — это копейки по сравнению с потерями от бракованной партии деталей. Помните об этом при планировании бюджета. И это важно.

Приемка и контроль качества продукции

Приемка партии — это многоэтапный процесс, выходящий за рамки простой проверки сертификата. Стандарт предусматривает несколько уровней контроля. Документы могут быть идеальными, а материал — нет. Человеческий фактор никто не отменял. Поэтому входной контроль — обязательная процедура. Если вы планируете заказать партию для ответственного узла, не ленитесь проверить.

Проверка химического состава проводится для каждой плавки. Анализ проводится по строго регламентированным методикам. Раз за разом при приемке мы выборочно отправляли образцы в собственную лабораторию для перекрестной проверки. Особенно на содержание газов, так как это больное место многих отечественных производителей. Кислород и азот трудно определить точно. Нужное оборудование дорогое. Вот в чём загвоздка.

Механические испытания — обязательный этап. Испытания на растяжение при комнатной и высокой температурах. Партия проходит приемку, если результаты испытаний всех отобранных образцов соответствуют нормам. Образцы вырезаются из тела полуфабриката. Направление вырезки важно. Вдоль прокатки прочность выше, чем поперек. Это анизотропия. Ее нужно учитывать при конструировании.

Металлографические исследования — контроль макро- и микроструктуры. Проверяется отсутствие дефектов: трещин, расслоений, посторонних фаз, загрязнений. Зерно должно быть равномерным. Крупное зерно снижает прочность. Мелкое — повышает, но может снизить пластичность. Нужен баланс. На практике часто сталкиваюсь с тем, что основной скрытый дефект — это неравномерность структуры по сечению поковки или прутка. Внешне идеальный пруток может иметь крупное зерно в сердцевине. Что неизбежно приведет к проблемам при последующей механической обработке или эксплуатации. Поэтому выборочный контроль макроструктуры на торцах — обязательная процедура. Точка.

Контроль поверхности проводится визуально и с помощью лупы. Полуфабрикаты не должны иметь закатов, плен, трещин. Допускаются отдельные дефекты, не выходящие за пределы допусков. Но лучше брать материал без дефектов вовсе. Сомневаетесь? Запросите образцы смет на независимую экспертизу. Иногда проще провести независимую проверку, чем спорить с поставщиком на основе одного протокола. Но у независимой лаборатории тоже должна быть аккредитация. Иначе их протокол не будет иметь силы. Вот в чём нюанс.

Главный вероятный дефект — повышенное содержание газов, ведущее к хладноломкости. Прямая проверка сложна, поэтому косвенно на это указывают низкие значения относительного удлинения и сужения при испытаниях на растяжение при комнатной температуре. Если металл тянется плохо — значит, газы есть. Расходы на возврат партии ложатся на поставщика. Но время теряете вы. Поэтому лучше проверить сразу. Риски.

Сравнение с аналогами и заменителями

Чтобы понять место ГОСТ 26468-85 в нормативной базе, его необходимо сравнить со стандартами на тугоплавкие металлы общего назначения. Наиболее близкий аналог — ГОСТ 16099-70 «Прутки из ниобия и его сплавов. Технические условия». Ключевые различия представлены в таблице. Это поможет выбрать правильный материал для задачи.

Как видно из сравнения, ГОСТ 26468-85 — это стандарт для материалов высшего эшелона. В то время как ГОСТ 16099-70 охватывает продукцию более широкого, в том числе и общего, назначения. Замена одного на другой возможна только после пересмотра конструкции. Нельзя просто взять и поменять марку в чертеже. Свойства разные. Нагрузка разная. Без вариантов.

Тантал иногда рассматривается как аналог. Он еще более коррозионностоек. Но он тяжелее и дороже. Для авиации вес критичен. Поэтому ниобий выигрывает. Вольфрам прочнее при высоких температурах. Но он тяжелее и хуже обрабатывается. Ниобий — компромисс между весом, прочностью и технологичностью. Инвестиции в правильный материал окупаются надежностью. Помните об этом.

Импортные аналоги существуют. Американские стандарты AMS, ASTM. Но они часто дороже. И сроки поставки могут быть долгими. Отечественный ГОСТ 26468-85 обеспечивает доступность материала. Главное — найти надежного производителя. Не все заводы соблюдают технологию одинаково хорошо. Репутация поставщика важна. Проверяли на практике. Разброс качества у разных заводов есть. Так-то да.

Рекомендации для технологов и закупщиков

На основе многолетнего опыта работы с этим стандартом сформулирую ключевые рекомендации. Они помогут избежать типичных ошибок при закупке. Первое правило — при выборе марки и поставщика. Четко соотносите требования ТЗ с маркой сплава. Не всегда нужен самый жаропрочный и дорогой ВН-5. Для многих применений в вакууме при 1000 градусов отлично подходит и более технологичный ВН-2А. Переплачивать за запас прочности не всегда нужно. Детали решают.

Запрашивайте полный паспорт не только на плавку, но и на термообработку. Свойства готового полуфабриката на 90% определяются режимом его окончательной термической обработки. Без этих данных сертификат неполноценен. Отдавайте предпочтение производителям с полным циклом. ВСМПО-АВИСМА, ЧМЗ и другие. Которые контролируют процесс от получения губки до готового проката. Это минимизирует риски. Закупки должны быть осознанными.

При приемке товара уделите особое внимание кромкам листов и торцам прутков. Именно там чаще всего видны закаты и трещины. Обязательный выборочный контроль не ограничивайтесь проверкой документации. Проведите выборочные замеры твердости как косвенный показатель. Макротравление торцов для выявления дендритной ликвации, крупного зерна, полосчатости. Ультразвуковой контроль массивных полуфабрикатов на наличие внутренних дефектов. Это займет время, но спасет от брака.

При организации производства помните о условиях обработки. Ниобий склонен к наклепу. Нужны промежуточные отжиги. Инструмент должен быть острым. Охлаждение обильное. Иначе металл прилипнет к резцу. Соблюдение режимов последующей обработки тоже важно. Нарушение режима термообработки испортит даже самую качественную заготовку. Свойства изменятся непредсказуемо. И это важно.

Хранение материала тоже требует условий. Низкая влажность, отсутствие контакта с активными химикатами. Палладий стоек, но поверхность может загрязниться. Окисная пленка ухудшит свойства. Поэтому полуфабрикаты хранят в герметичной упаковке до момента использования. Вскрывать заранее не стоит. Риски. Расходы на правильное хранение меньше, чем стоимость бракованной детали.

Вопросы и ответы

Можно ли сваривать сплавы ниобия? Да. Но нужна защита аргоном. И чистота кромок. Иначе шов будет хрупким.

Какая цена за кг? Цена зависит от марки. ВН-2А дешевле, ВН-5 дороже. В среднем 10-15 тысяч рублей за кг. Но нужно уточнять у поставщика.

Как хранить заготовки? В сухом помещении. Упаковка должна быть целой. Влажность не более 60%. Иначе поверхность потускнеет.

Возможен ли отжиг в воздухе? Нет. Ниобий окисляется. Нужен вакуум или аргон. Иначе потеря свойств.

Есть ли замена материалу? Полноценной замены нет. Аналоги либо дороже, либо хуже по свойствам. Ниобий уникален для своих температур.

Заключение

В заключение отмечу, что ГОСТ 26468-85 — это не устаревший советский норматив, а действующий и весьма строгий стандарт. Он гарантирует высочайшее качество продукции. Его грамотное применение и тщательный контроль качества на всех этапах — это залог надежности и долговечности конечных высокотехнологичных изделий. Не стоит игнорировать пункты стандарта ради сиюминутной выгоды. Цена ошибки высока.

Технологии меняются, но физика материалов постоянна. Ниобий работает так, как не сможет ни один другой металл в своем классе. Главное — соблюдение дисциплины технологии. Тогда результаты будут стабильными. А стабильность в производстве — залог прибыли. Без вариантов. Точка.
