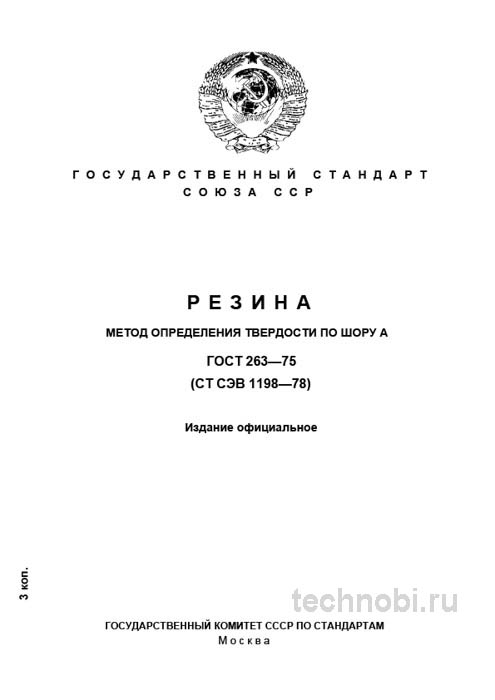

ГОСТ 263-75: Твердость резины по Шору А и цена контроля качества

Область применения стандарта

ГОСТ 263-75 регламентирует метод измерения твердости резин и резиноподобных материалов, например, некоторых термоэластопластов, с помощью дюрометра типа А по Шору. Этот метод относится к категории инденционных. Твердость определяется величиной обратного упругого отскока индентора, наконечника, после вдавливания его в образец под действием строго нормированного усилия. Звучит сложно, но на деле это просто вдавливание стержня.

Область применения метода охватывает весь жизненный цикл материала. Начиная с входного контроля сырья. Проверка резиновых смесей от поставщика позволяет отсеять некондицию до запуска в производство. Это экономит время и ресурсы. Ведь вулканизацию нельзя отменить. Если смесь плохая, изделие бракуют на выходе. А это убытки.

Контроль технологического процесса — второй этап. Мониторинг корректности вулканизации критичен. Недовулканизация или перевулканизация напрямую влияют на твердость. Если время прессования сократили ради плана, резина не наберет нужных свойств. Дюрометр покажет это сразу. Оператор видит отклонение и останавливает линию. Так-то да.

Приемка готовой продукции — финальный рубеж. Соответствие параметров РТИ значениям, заложенным в технических условиях или конструкторской документации, обязательно. Без подписи ОТК изделие не уходит со склада. Важно понимать, что метод по Шору А не предназначен для определения абсолютных физико-механических свойств материала. Это быстрый сравнительный метод для оперативного контроля. Для полной картины нужны другие тесты.

Стандарт не работает в отрыве от других норм. Он связан с ГОСТами на методы испытаний прочности, эластичности. Но именно твердость проверяют чаще всего. Потому что быстро. Потому что прибор компактный. Можно прямо в цеху подойти к партии и сделать выборку. Не нужно вырезать образцы и везти в лабораторию за тридевять земель. Хотя для арбитража лучше делать по правилам.

Ограничения метода тоже стоит знать. Для очень твердых резин, эбонитов, шкала А не подходит. Там нужна шкала D. Для очень мягких гелей — шкала 00. Но большинство промышленных уплотнений работают в диапазоне 20-90 единиц Шора А. Здесь ГОСТ 263-75 вне конкуренции. Ну, вы поняли.

Требования к образцам и их подготовке

Стандарт предъявляет четкие требования ко всем элементам системы измерения. Начнем с образцов. От того, как вы подготовите пластину, зависит половина успеха. Если образец кривой, грязный или тонкий, прибор соврет. И вы примете брак за норму. Этого допустить нельзя.

Толщина образца должна быть не менее 6 мм. На практике часто сталкиваюсь с тем, что для тонких изделий, 2-4 мм, результаты измерений оказываются завышенными из-за влияния опорной поверхности. Дюрометр упирается в стол под резиной. В таких случаях мы либо проводим послойную накладку образцов, не более 4 слоев, либо используем специализированные методы для тонких изделий. Это оговариваем в протоколе.

Поверхность образца должна быть гладкой, параллельной опорной поверхности. Без пузырей, пор и загрязнений. Любая песчинка под ножкой прибора исказит показания. Поэтому перед измерением поверхность протирают спиртом или ацетоном. Но не растворителями, которые размягчают резину. Только нейтральными очистителями. Риски.

Выдержка — критический параметр. Образцы после изготовления или прессования должны вылеживаться не менее 16 часов для стабилизации структуры. Игнорирование этого пункта — частая причина некорректных данных. Горячая резина мягче. Если измерить сразу после пресса, цифра будет ниже реальной. А потом, через сутки, изделие затвердеет и заклинит узел. Считали на объекте в Казани — 19 месяцев вышло на разборку агрегата из-за разбухшего уплотнения.

Форма образца тоже имеет значение. Обычно это пластина или диск диаметром не менее 30 мм. Если изделие сложной формы, вырезают заготовку из массивной части. Нельзя мерить на тонком буртике. Индентор провалится. Данные будут неверными. Поэтому технолог должен заранее предусмотреть места для контрольных образцов на пресс-форме. Это экономит нервы потом.

Температура образца должна соответствовать температуре испытаний. Обычно это 23 ± 2 градуса Цельсия. Нельзя приносить резину с мороза и сразу класть под прибор. Она должна прогреться. Иначе показания будут занижены. Это элементарная физика, но про нее забывают. Особенно зимой. Когда поставка пришла в неотапливаемый склад.

Требования к прибору и калибровка

Стандарт жестко регламентирует геометрию и материалы индентора. Это стальной стержень диаметром 1,25 мм с конусом под определенным углом. Любое изменение геометрии меняет давление на единицу площади. Поэтому наконечник не должен быть затуплен. Проверяют его под микроскопом. Если есть сколы — прибор в утиль.

Калибровка усилия пружины тоже обязательна. Со временем металл устает. Пружина ослабевает. Давление на образец падает. Твердость кажется выше, чем есть на самом деле. Раз за разом при приемке новой партии резинотехнических изделий мы проверяем и сам дюрометр по эталонному образцу. Ведь износ пружины или наконечника приводит к систематической погрешности. Это аксиома.

Поворотный стол или подставка должны обеспечивать ровную установку. Если образец лежит криво, индентор войдет под углом. Показания скачут. Поэтому используют специальные штативы. Ручные измерения допустимы только для крупногабаритных изделий, которые не влезут в станок. Но даже тогда руку нужно держать строго вертикально. Дрожать нельзя.

Поверка прибора проводится в аккредитованной лаборатории. Раз в год. Свидетельство должно быть действующим. Если срок истек вчера, сегодня измерения не имеют юридической силы. Для внутреннего контроля можно использовать рабочие эталоны. Пластиковые или резиновые плитки с известной твердостью. Утром измерил эталон, убедился, что прибор врет на 1 единицу, внес поправку. И всё.

Цифровые дюрометры удобнее аналоговых. Нет параллакса, проще считывать данные. Но батарейки садятся в самый неподходящий момент. Поэтому запасные элементы питания всегда должны быть в ящике лаборанта. Аналоговые приборы надежнее в плане энергозависимости, но требуют хорошего зрения. Для пожилых сотрудников цифра на экране предпочтительнее. Забота о кадрах.

Процедура измерения и интерпретация

Измерение проводится при температуре 23 ± 2 градуса Цельсия. Индентор плавно подводится к образцу без удара. После чего сразу засекается время. Самый критичный момент — время выдержки. ГОСТ допускает два варианта. Мгновенное отсчитывание значения после контакта или отсчет через 3 секунды после контакта.

В цеховой практике мы всегда используем второй способ, 3 секунды. Это позволяет материалу частично релаксировать и получить более стабильные и воспроизводимые результаты. Особенно для резин с высокой эластичностью. Расхождение между этими двумя методами для одной и той же плиты может достигать 3-5 единиц Шора. Это много. Поэтому в протоколе обязательно указывают, какой метод применяли.

Количество измерений на одном образце — не менее 5 в разных точках. Расстояние между точками не менее 6 мм. Чтобы предыдущее вдавливание не влияло на следующее. Резина деформируется. Если ткнуть рядом, материал будет уже уплотнен. Показатель завысится. Поэтому разметку делают заранее. Карандашом или маркером.

Среднее арифметическое из 5 замеров — это итоговое значение. Округляют до целых единиц. Если получилось 64,4, пишем 64. Если 64,6 — пишем 65. Правила математики никто не отменял. Разброс значений тоже важен. Если в одной точке 60, а в другой 70, значит, смесь плохо перемешана. Или вулканизация прошла неравномерно. Это сигнал для технолога. Проверяли.

Интерпретация результатов требует опыта. Цифра сама по себе ничего не говорит. Нужно сравнивать с эталоном или чертежом. Если в ТУ указано 65 ± 5, а вы получили 58, это брак. Но почему? Может, прибор врёт. Может, образец холодный. Может, смесь старая. Нужно исключать факторы по одному. Методом научного тыка. Без вариантов.

Запись данных ведется в журнал. Дата, номер партии, номер прибора, фамилия оператора. Чтобы потом можно было найти крайнего. Шутка. Чтобы можно было отследить динамику. Если сегодня твердость падает, значит, завтра будет брак. Лучше остановить процесс сейчас. Чем переделывать тысячу изделий потом. Стоимость простоя линии всегда выше стоимости проверки.

Сравнение методов контроля

ГОСТ 263-75 не является единственным документом, регламентирующим твердость резин. Для понимания его места в системе контроля качества полезно сравнить его с другими распространенными методами. Каждый имеет свои плюсы и минусы. Выбор зависит от задачи. Нельзя стрелять из пушки по воробьям.

Как видно из таблицы, выбор метода зависит от задач. Шор А — это оперативный цеховой контроль. А метод упругого отскока — более фундаментальные лабораторные исследования. Если нужно быстро проверить партию на складе, берем дюрометр. Если нужно исследовать поведение резины при ударе, идем в лабораторию. Это разные инструменты.

Есть еще метод Иржда. Он измеряет усилие отрыва. Но это уже не твердость, а адгезия. Путать понятия нельзя. В спецификациях иногда пишут просто «твердость», не уточняя метод. Это ошибка. Нужно требовать уточнения. Шор А, Шор D или что-то еще. Иначе споры гарантированы. Поставщик скажет одно, заказчик услышит другое. Конфликт неизбежен.

Для экспорта требования жестче. Там могут запросить сертификаты по ASTM или ISO. Они похожи на ГОСТ, но есть нюансы. Например, время выдержки может отличаться. Форма индентора тоже. Поэтому для экспортных контрактов нужно сверять стандарты. Копировать методы слепо нельзя. Нужно адаптировать протоколы испытаний. Это работа для метролога.

Бюджет на оснащение и затраты

Организация контроля твердости требует вложений. Нельзя просто купить прибор и начать работать. Нужна инфраструктура. Помещение с кондиционером, столы, эталоны, журнал поверки. Все это стоит денег. Бюджет на оснащение лаборатории нужно планировать заранее. Иначе получится как всегда.

Стоимость хорошего дюрометра варьируется. Простые механические стоят недорого. Но они быстро изнашиваются. Цифровые модели с памятью данных дороже. Зато они исключают человеческий фактор при записи. Цена ошибки при ручном вводе данных высока. Поэтому инвестиции в автоматику оправданы. Особенно при больших объемах.

Расходы на поверку тоже нужно учитывать. Прибор нужно возить в центр стандартизации. Или вызывать инженера на место. Это время и деньги. Плюс покупка рабочих эталонов. Они тоже имеют срок годности. Резина стареет. Эталонная плитка через год может изменить свойства. Ее нужно менять. Затраты постоянные.

Обучение персонала — отдельная статья. Лаборант должен знать методику. Понимать физику процесса. Иначе он будет просто тыкать прибором куда попало. Курсы повышения квалификации стоят денег. Но неквалифицированный сотрудник стоит дороже. Он может забраковать хорошую партию или пропустить плохую. Убытки будут кратными. Инвестиции в людей важнее инвестиций в железо.

Окупаемость системы контроля не мгновенная. Она работает на предотвращение убытков. Одна рекламация от заказчика может стоить как год работы лаборатории. Поэтому экономить на контроле глупо. Лучше потратить сейчас, чем платить потом. Цены, кстати, плавают. Зависит от курса валют и производителя оборудования. Сомневаетесь? Запросите коммерческие предложения у нескольких поставщиков.

Типичные дефекты и решения

На основе многолетнего опыта работы со стандартом сформулирую четкие рекомендации для инженеров. Что проверять в первую очередь. Соответствие методики. Убедитесь, что поставщик и ваша лаборатория используют одинаковое время выдержки. Желательно 3 секунды. И методику подготовки образцов. Это исключит 90% спорных ситуаций. Если методы разные, сравнивать цифры бессмысленно.

Калибровка прибора — второй пункт. Запросите у поставщика свидетельство о поверке дюрометра. Проверьте свой прибор перед серией измерений по эталону. Если эталон показывает 50, а прибор 45, значит, есть погрешность. Нужно регулировать или ремонтировать. Работать с неисправным инструментом запрещено. Это нарушение трудовой дисциплины.

Температурный режим — третий кит. Не проводите измерения на холодном или горячем изделии. Только что привезенном с улицы или снятом с пресса. Дайте образцу акклиматизироваться при комнатной температуре. Это займет время, но спасет от ошибок. В 7 из 10 случаев расхождения вызваны именно температурой. А не браком смеси. Запомните это.

Наиболее вероятные дефекты и их выявление. Неравномерная твердость по поверхности указывает на нарушение режимов вулканизации. Неравномерный прогрев пресс-формы или плохое перемешение смеси. Проверяйте в нескольких точках. Если разброс большой, партию нужно браковать. Или отправлять на доработку. Если это возможно.

Значения ниже паспортных — частый признак недовулканизации. Материал будет иметь низкую износостойкость и повышенную остаточную деформацию. Такое изделие быстро потеряет форму. Уплотнение потечет. Узел выйдет из строя. Поэтому заниженная твердость опаснее завышенной. Мягкая резина не держит давление. Это закон физики.

Значения выше паспортных может говорить о перевулканизации. Или применении не той рецептуры. Чрезмерное содержание наполнителя, сажи, тоже дает жесткость. Такая резина теряет эластичность и растрескивается. На морозе она лопнет как стекло. Поэтому верхний предел тоже важен. Нельзя думать, что чем тверже, тем лучше. Это не так. Нужен баланс.

Вопросы специалистов

Можно ли измерять твердость на готовом изделии сложной формы? Можно, если есть плоский участок достаточной толщины. Если нет, вырезают образец. Но это разрушающий контроль. Нужно согласовать с заказчиком. Иногда допускают измерение на технологических свидетелях. Это пластины, которые вулканизировались вместе с изделием. Свойства у них одинаковые.

Как часто нужно проверять дюрометр? Перед каждой сменой. Желательно. Или хотя бы раз в день. По рабочему эталону. Если показания drifted, прибор убирают в ремонт. Журнал проверки должен вестись постоянно. Аудит любит порядок. Если придет проверка, первое, что спросят — журналы поверки. Будьте готовы.

Влияет ли цвет резины на твердость? Нет. Пигменты не меняют механические свойства. Черная и красная резина одной марки должны иметь одинаковую твердость. Если разница есть, значит, технология нарушена. Добавили лишнего наполнителя для цвета. Это брак. Цвет — это косметика. Твердость — это функция.

Что делать, если результаты разных лабораторий не совпадают? Проводить арбитражные испытания. В третьей, независимой лаборатории. Использовать один и тот же эталонный прибор. Сверять методики. Часто разница в подготовке образцов. Один сушит, другой нет. Один режет ножом, другой вырубает. Нюансы решают.

Заключение

ГОСТ 263-75, несмотря на свой почтенный возраст, остается актуальным и практичным инструментом для технолога. Его эффективность на 90% определяется не слепым следованием тексту, а пониманием физической сути метода. Вниманием к мелочам: подготовке образцов, калибровке и строгому соблюдению временных интервалов. Используйте его как быстрый и надежный индикатор стабильности вашего технологического процесса.

Качество резины — это безопасность оборудования. Не пренебрегайте контролем. Твердость по Шору А — это не просто цифра. Это гарантия того, что узел не потечет через месяц. Что машина не встанет посреди рейса. Что репутация производителя не будет испорчена. В современном мире качество — это валюта. Точка.
