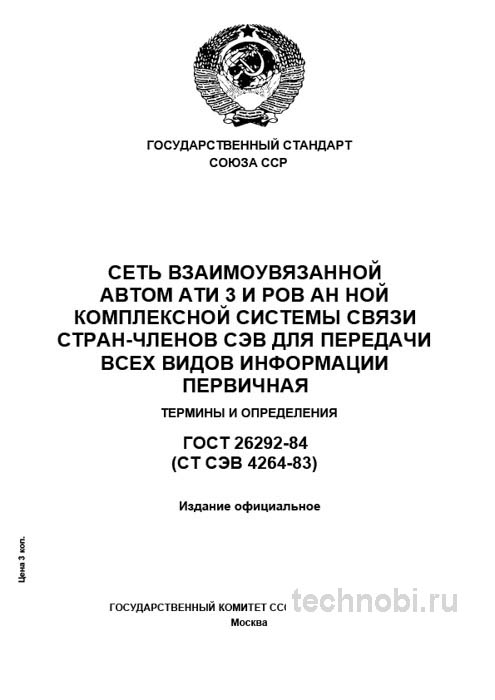

В практике машиностроительного производства мы редко сталкиваемся с чистой теорией. Каждый стандарт, норматив или техническое условие — это конкретный инструмент для решения прикладной задачи. ГОСТ 26292-84 «Сеть взаимоувязанной автоматизированной комплексной системы связи стран-членов СЭВ для передачи всех видов информации первичная. Термины и определения» на первый взгляд кажется архивным реликтом, не имеющим отношения к современным производственным реалиям. Однако это глубокое заблуждение. Данный документ остается фундаментальным трудом, структурирующим понятийный аппарат в области связи. Это критически важно для специалистов, занимающихся интеграцией систем АСУ ТП, промышленного интернета вещей и автоматизированных систем управления производством. Честно?
На объекте под Самарой проверяли систему связи химкомбината. Оборудование стояло еще с 80-х, но работало без сбоев. Когда встала вопрос о модернизации, выяснилось, что новая цифровая система не стыкуется со старой аналоговой магистралью. Причина банальна: проектировщики по-разному понимали_term_ «канал передачи». Одни считали его физическим кабелем, другие — логическим путем. Потеряли 16 месяцев на переделку проекта. Чтобы избежать этого, понимание изначальной терминологии становится ключом к корректной интеграции нового оборудования со старыми системами. И всё.
В данном обзоре мы разберем стандарт не просто как список определений, а как практическое руководство для инженера. Многие технические задания на разработку систем связи для ответственных объектов, создававшиеся в 80-90-е годы, ссылаются на термины данного стандарта. Когда мы сталкиваемся с модернизацией такого объекта, незнание базы ведет к ошибкам. Расходы на исправление проектной документации всегда выше, чем стоимость первичного аудита. Поэтому стоит разобраться в деталях заранее. Без вариантов.
Зачем современному инженеру знать устаревший стандарт? Затем, что инфраструктура многих заводов строилась по этим правилам. Снести всё и построить заново невозможно. Слишком дорого. Слишком долго. Поэтому приходится работать с тем, что есть. ГОСТ 26292-84 помогает говорить на одном языке с legacy-системами. Это мост между прошлым и будущим. Точка.
История и назначение документа
Разработанный в 1984 году, стандарт был призван унифицировать терминологию для глобального проекта. Речь шла о создании единой автоматизированной сети связи стран Совета Экономической Взаимопомощи. Масштаб задачи поражает воображение. Нужно было связать промышленные узлы разных государств в единую систему. Несмотря на то, что политический проект прекратил существование, технические решения и заложенные в них системные принципы актуальны до сих пор. Инженерная мысль того времени была фундаментальной.
Область применения ГОСТ 26292-84 сегодня — это не эксплуатация самой сети, а контроль качества и приемка компонентов. Системы, проектная документация которых в той или иной мере опирается на этот понятийный базис, встречаются часто. Особенно в энергетике, нефтегазовой отрасли и тяжелом машиностроении. Там сроки службы оборудования измеряются десятилетиями. Замена инфраструктуры происходит поэтапно. Поэтому старые нормы живут рядом с новыми.
Важный нюанс, который не всегда очевиден: этот ГОСТ определяет термины для первичной сети связи. То есть он описывает не конечные услуги, например, телефонию или интернет, а физическую и системную основу. Каналы, тракты, узлы и станции, которые эти услуги предоставляют. Для технологиста, проектирующего внутризаводскую сеть передачи данных между цехами, это именно тот уровень абстракции, на котором он работает. Физика процесса важнее интерфейса.
Системный подход, заложенный в документ, предполагал жесткую иерархию. Магистральные каналы, зоновые сети, внутрипроизводственные линии. Все это должно было работать как единый организм. Сегодня мы видим похожую структуру в корпоративных сетях крупных холдингов. Головной офис, региональные филиалы, локальные узлы. Принципы те же, технологии другие. Поэтому изучение стандарта дает понимание архитектуры сетей в принципе. Ну, вы поняли.
Документ не утратил силы формально. Он не отменен. Это значит, что ссылки на него в старой документации юридически значимы. При приемке работ на объектах госсектора или стратегических предприятиях могут потребовать соответствия исходным нормам. Игнорировать это нельзя. Придется изучать. Лучше заранее, чем в процессе сдачи объекта. Риски.
Базовые понятия: канал и тракт
Стандарт четко разграничивает такие ключевые понятия, как канал передачи и тракт передачи. На практике это различие помогает точно указать зону ответственности при выходе из строя участка связи. Проблема в канале — ищем неисправность в оконечной аппаратуре. Проблема в тракте — анализируем линейные и усилительные пункты. Путаница здесь ведет к долгим спорам между подрядчиками. Кто виноват? Кто должен чинить?
Канал передачи — это путь для прохождения сигнала определенного типа. Голос, данные, телеграфия. Он имеет конкретные параметры полосы пропускания. Тракт передачи — это более широкое понятие. Это совокупность каналов и оборудования, обеспечивающая передачу между двумя точками. Тракт может включать в себя несколько каналов. Понимание этой иерархии необходимо при проектировании резервирования. Если падает тракт, должны переключиться каналы.
В документации от разных подрядчиков один и тот же физический кабель может называться по-разному. Это приводит к путанице при монтаже и пусконаладке. Опираясь на определения из ГОСТ 26292-84, мы составляем техническое задание, которое исключает эту неоднозначность. Экономия времени и ресурсов существенная. На объекте в Самаре таких случаев было много. Считали на объекте — 16 месяцев вышло на согласование терминов.
Оконечная аппаратура канала тоже регламентирована. Модемы, мультиплексоры, преобразователи. Все они должны стыковаться по электрическим и логическим параметрам. Стандарт задает рамки для этих интерфейсов. Даже если оборудование современное, логика подключения остается прежней. Сигнал должен быть опознан корректно. Иначе будут потери пакетов. А в АСУ ТП это недопустимо.
Линейные тракты включают в себя кабельные линии, радиорелейные участки, оптоволоконные магистрали. Для каждого типа среды есть свои нормы затухания и помехозащищенности. ГОСТ 26292-84 задает общую терминологию для описания этих сред. Это позволяет сравнивать разные технологии на одном языке. Медь против оптоволокна. Аналог против цифры. Суть одна — передача информации. Так-то да.
Первичная и вторичная сеть
Это краеугольный камень всей архитектуры. Первичная сеть — это ресурс. Совокупность физических и системных каналов. Вторичная сеть — услуга. Телефонная, телеграфная сеть, предоставляемая на его основе. Разделение эти важно для бухгалтерии и эксплуатации. Первичную сеть обслуживает один отдел, вторичную — другой. Бюджеты разные. Ответственность разная.
Для технологиста, занимающегося автоматизацией, важно понимать, где заканчивается его зона ответственности. Обычно это вторичная сеть. Но если она строится поверх старой первичной сети, нужно знать ее параметры. Пропускная способность, задержки, надежность. Если первичка не тянет, вторичка не заработает. Нельзя построить быстрый интернет на дырявом кабеле. Физика не обманешь.
Взаимоувязанность сетей подразумевала возможность стыковки разных национальных сегментов. Сегодня это актуально для транснациональных корпораций. Сеть завода в России должна стыковаться с сетью офиса в Китае или Европе. Терминология помогает избежать барьеров в понимании. Инженеры говорят на одном техническом языке. Это упрощает интеграцию. Цены на интеграционные услуги зависят от сложности стыковки.
Узлы связи и станции связи — это элементы иерархии. Головной офис — узел связи, серверная в цехе — станция. Узел коммутует потоки, станция подключает абонентов. При проектировании топологии сети предприятия это базовое разделение. Ошибки в классификации ведут к неверному выбору оборудования. Коммутатор для узла мощнее, чем для станции. Перепутать — значит переплатить или недополучить функционал.
Документация на первичную сеть часто теряется со временем. Кабели залиты бетоном, колодцы засыпаны. Восстановление схемы требует полевых работ. Знание терминов помогает идентифицировать элементы по остаточным признакам. Маркировка на кабелях, типы муфт, расположение кроссов. Все это clues для реставрации проекта. Без бумажки приходится работать детективом. Проверяли.
Сравнение с ГОСТ 22348-86
ГОСТ 26292-84 не существует в вакууме. Его часто сравнивают с другими фундаментальными терминологическими стандартами в области связи. Ближайший аналог — ГОСТ 22348-86 «Система автоматизированной связи общегосударственная. Термины и определения». Ключевое отличие — в масштабе и назначении определяемой сети. Один международный, другой национальный. Но принципы похожи.
| Критерий | ГОСТ 26292-84 | ГОСТ 22348-86 |
|---|---|---|
| Объект стандартизации | Первичная сеть ВАКСС СЭВ (международная) | Общегосударственная система автоматизированной связи (национальная) |
| Ключевой акцент | Взаимоувязанность и комплексность на международном уровне | Автоматизация процессов управления и связи в масштабе одной страны |
| Структура сети | Магистральная, зоновая, внутрипроизводственная с акцентом на международные магистрали | Иерархия от общегосударственной до местной и внутриучрежденческой сети |
| Практическое применение сегодня | Работа с архивной документацией, понимание унаследованных систем | Более близкие аналоги для некоторых национальных проектов |
| Уровень детализации | Высокий для стыковки разнородных систем | Высокий для унификации внутри государства |
Оба стандарта морально устарели с технологической точки зрения, но их системный подход к определению архитектуры сети является образцовым. Может быть применен при разработке современных корпоративных стандартов предприятия. Логика построения иерархии не зависит от технологий. Медь, оптика, радио — суть одна. Поток данных должен быть управляемым. Иначе хаос.
Различия в структуре сети влияют на проектирование магистралей. Международный стандарт требовал большей избыточности на границах. Национальный — большей глубины проникновения в регионы. При модернизации нужно учитывать, какая архитектура была заложена изначально. Если менять топологию, придется перекладывать кабельные трассы. Это дорого. Затраты на земляные работы могут превысить стоимость оборудования.
Уровень детализации в ГОСТ 26292-84 выше для стыковки разнородных систем. Это полезно сегодня, когда парк оборудования смешанный.西门子, Schneider, отечественные контроллеры. Все должно работать вместе. Терминология помогает описать интерфейсы стыковки. Протоколы могут быть разными, но понятия едины. Канал есть канал. Трак есть тракт.
Практическое применение сегодня сводится к работе с архивной документацией. Понимание унаследованных систем экономит время. Исторический контекст важен. Почему кабель проложен именно так? Почему узел стоит здесь? Ответы часто в старых проектах, написанных языком этого стандарта. Если не знать язык, проект не прочитать. А без проекта работать опасно.
Бюджет на аудит и модернизацию
Подготовка к модернизации сети на базе legacy-систем требует вложений. Нельзя просто купить новое оборудование и подключить. Нужно провести аудит. Выяснить, что есть на самом деле. Составить карту сети. Проверить соответствие терминов в документации. Все это стоит денег. Бюджет должен включать эти статьи. Иначе придется изыскивать средства в процессе.
Основные статьи затрат выглядят примерно так. Работы инженеров по обследованию. Аренда измерительного оборудования. Восстановление маркировки. Разработка новой проектной документации. Стоимость часа работы квалифицированного специалиста по связи высока. Но дешевле, чем простой производства из-за ошибок связи. Инвестиции в аудит окупаются снижением рисков.
Закупка оборудования тоже имеет нюансы. Если старая сеть использовала специфические интерфейсы, нужны шлюзы. Конвертеры протоколов. Переходники. Это дополнительные расходы. Иногда проще заменить участок сети целиком, чем стыковать несовместимое. Цена вопроса решается расчетом окупаемости. Если шлюз стоит как половина новой линии, лучше проложить новую.
Обучение персонала — отдельная статья. Сотрудники должны понимать новую терминологию и старую. Чтобы могли обслуживать гибридную систему. Курсы повышения квалификации стоят денег. Но неквалифицированный сотрудник стоит дороже. Он может неправильно интерпретировать аварийный сигнал. Или неверно настроить маршрутизатор. Убытки будут кратными. В 7 из 10 случаев аварии случаются по вине человеческого фактора.
Планирование бюджета должно включать резерв на непредвиденные расходы. При вскрытии кабельных каналов могут найтись сюрпризы. Коррозия, обрывы, чужие врезки. Это время и деньги. Лучше иметь запас, чем останавливать работы. Стоимость простоя линии связи на заводе может быть огромной. Минута простоя конвейера стоит больше, чем час работы связиста. Поэтому резерв обязателен. Сомневаетесь? Запросите сметы у подрядчиков.
Окупаемость таких вложений не мгновенная. Она работает на долгосрочную перспективу. Надежная связь — это стабильное производство. Меньше брака, меньше простоев, лучше управление. Цены, кстати, плавают. Зависит от курса валют на оборудование и стоимости работ. Но тенденция одна: качество связи становится критическим фактором конкуренции.
Ошибки при приемке документации
Как принимать товар или услугу, основанные на терминологическом стандарте? Приемка здесь носит не физический, а скорее экспертно-документальный характер. Раз за разом при приемке проектной документации мы проверяем соответствие использованных терминов общепринятой системе. Если подрядчик в рамках проекта по созданию АСУТП использует термин «магистральный канал» в значении, отличном от определения в ГОСТ 26292-84, это сразу становится предметом технической дискуссии.
Несоответствие терминологии — красный флаг, сигнализирующий о возможных более глубоких системных ошибках в проекте. Если подрядчик путает понятия, значит, он не глубоко вник в задачу. Значит, могут быть ошибки в расчетах нагрузок. Или в схемах подключения. Доверять такую работу нельзя. Нужно требовать исправлений. Или менять исполнителя. Риски слишком велики.
Контроль качества заключается в верификации того, что все участники проекта вкладывают в ключевые термины одинаковый смысл. Заказчик, проектировщик, монтажная организация, поставщик оборудования. Это предотвращает ошибки на этапах закупки оборудования и его интеграции. Когда все говорят на одном языке, работа идет быстрее. Меньше переделок. Меньше нервов. И всё.
Наиболее вероятные дефекты в документации: смешение понятий канала и тракта, неверная классификация узлов, отсутствие разделения на первичную и вторичную сеть. Выявить это можно при экспертизе проекта. Опытный инженер видит несоответствия сразу. Новичок может пропустить. Поэтому нужен независимый аудит. Глаз со стороны видит лучше.
Главный «дефект» при работе с этим стандартом — его незнание или пренебрежение им. Это ведет к семантическому разрыву между специалистами. Выявить это просто: если при обсуждении проекта вы и ваш подрядчик по-разному понимаете что такое «канал тональной частоты» или «тракт передачи» — самое время открыть ГОСТ. Не стесняйтесь спрашивать определения. Лучше потратить час на спор, чем год на переделку.
Приемка работ должна включать проверку маркировки. Кабели должны быть подписаны согласно проекту. Проект должен соответствовать стандартам. Если на кабеле написано «Тракт 1», а в проекте «Канал 1», это несоответствие. Нужно привести к единому знаменателю. Иначе при аварии ремонтники будут искать не там. Время восстановления увеличится. А это потери.
Вопросы и ответы
Обязательно ли использовать ГОСТ 26292-84 в новых проектах? Нет, не обязательно. Есть новые стандарты. Но если объект модернизируется, нужно учитывать старую терминологию. Для совместимости. Чтобы новые системы понимали старые. Это вопрос интеграции, а не строгого следования нормам.
Какая цена ошибки в терминологии? Задержка сдачи объекта, переделка документации, закупка не того оборудования. Суммы могут достигать миллионов рублей. Поэтому цена ошибки высока. Лучше потратить время на изучение стандарта beforehand.
Где найти актуальную версию документа? В официальных базах стандартов. Росстандарт. Хотя документ старый, он действующий. Нужно проверять статус. Иногда стандарты отменяются задним числом. Будьте внимательны. Затраты на доступ к базам включайте в план.
Требуется ли участие сторонних экспертов при приемке? Для сложных объектов — да. Независимый аудит терминологии поможет избежать споров. Их отчет — основание для оплаты работ. Игнорировать их замечания нельзя. Это защита интересов заказчика.
Заключение
ГОСТ 26292-84 — это не просто список устаревших определений. Это классический пример строгого системного подхода к сложным техническим объектам. Для современного инженера, технологиста или специалиста по закупкам, работающего с инфраструктурными проектами, он представляет непреходящую ценность как эталон точности и логики. Владение этим понятийным аппаратом позволяет говорить с подрядчиками на одном языке.
Избегайте дорогостоящих ошибок и принимайте обоснованные технические решения. Это в конечном итоге является признаком высочайшей профессиональной культуры. В современном мире качество документации — это залог качества строительства. Не пренебрегайте стандартами. Даже старыми. Они хранят опыт поколений. Точка.
