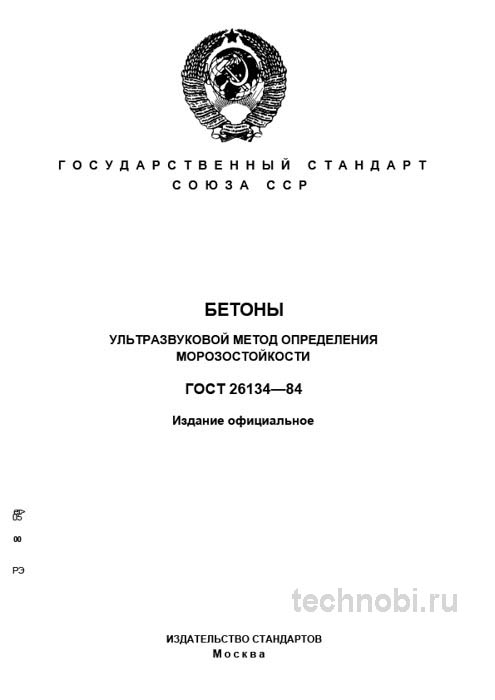

ГОСТ 26134-84: Морозостойкость бетона, ультразвук и цена теста

Назначение и область применения стандарта

ГОСТ 26134-84 регламентирует ультразвуковой метод для косвенной оценки морозостойкости бетонов по изменению скорости прохождения ультразвука до и после циклического замораживания и оттаивания. Его основная задача — приемочный и технологический контроль на предприятии. Это не просто тест. Это гарантия того, что бетон переживет зиму.

Ключевые сферы применения включают оперативный контроль качества бетонных смесей и готовых изделий в процессе производства. Блоки, плиты, бордюры. Ускоренная оценка эффективности противоморозных добавок и новых рецептур. Приемочный контроль конструкций, когда отбор образцов-кубов затруднен. Мониторинг однородности бетона в партии изделий. Так-то да.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта: метод не отменяет обязательность проведения прямых испытаний на морозостойкость по ГОСТ 10060 для сертификации продукции или при возникновении конфликтных ситуаций. Он является косвенным и требует предварительного построения градуировочной зависимости для конкретного состава бетона. Между нами.

Область применения охватывает практически все виды бетонных работ. Заводы ЖБИ, где поток изделий большой. Строительные площадки, где нужно быстро принять решение. Дорожное строительство (бордюры, плиты покрытия). Даже в частном домостроении метод полезен, если есть прибор. Если бетон не держит циклы, дом простоит недолго.

Важно понимать: стандарт не регламентирует нормативные значения морозостойкости для каждого класса бетона. Он описывает только метод измерения. Нормы устанавливаются в ГОСТ на бетонные смеси или в проекте. Это часто путает новичков. Они ждут марку F в ГОСТ 26134-84, а её там нет. Нужно смотреть проект. Риски.

Исключения тоже есть. Для легких бетонов или особо тяжелых метод может требовать коррекции. Плотность влияет на скорость ультразвука. Для стандартных тяжелых бетонов метод работает идеально. Для керамзитобетона нужно строить отдельный график. Это критично.

Актуальность стандарта сохраняется, несмотря на возраст. Физика прохождения волны в бетоне не изменилась. Ультразвук работает одинаково и в 84-м, и в 2024 году. Разница лишь в электронике приборов. Для инженера это значит одно: методика надежна. Честно говоря, для большинства задач этого достаточно.

Применение в зимнем строительстве требует особого внимания. Противоморозные добавки могут влиять на скорость ультразвука. Поэтому градуировку нужно проверять для каждой новой добавки. Без этого никак.

Контроль однородности партии — сильная сторона метода. Если скорость ультразвука плавает на разных изделиях — бетон неоднороден. Значит, замес был плохой. Или доставка долгая. Это видно сразу.

Требования к образцам и подготовка

Стандарт предъявляет четкие требования ко всем этапам испытаний. От подготовки образцов до интерпретации результатов. Ошибка на этапе подготовки сделает весь тест бесполезным. Geometry matters.

Для испытаний используются образцы-кубы с ребром 100, 150 или 200 мм или образцы-призмы. Раз за разом при приемке мы проверяем отсутствие сколов, раковин и других дефектов на гранях, которые будут контактировать с преобразователями. Геометрия должна быть безупречной. Поверхность высушивается до постоянной массы, что критически важно для точности — остаточная влага искажает результаты измерения скорости ультразвука. Вот в чём загвоздка.

Влажность бетона сильно влияет на скорость прохождения волны. Вода проводит ультразвук лучше воздуха. Если образец мокрый, скорость будет выше. Если сухой — ниже. Поэтому стандарт требует фиксированного состояния влажности. Обычно это воздушно-сухое состояние. Но нужно сушить до постоянной массы. Иначе разброс будет большим.

Геометрия граней важна для контакта. Если грань кривая, преобразователь не приляжет плотно. Воздушная прослойка поглотит сигнал. Результат будет занижен. Шлифовка граней обязательна. Если нет шлифовки — используйте мягкую прокладку. Но лучше шлифовать.

Размеры образцов должны быть точными. Отклонение в 1 мм меняет базу измерения. Для куба 100 мм это 1%. Для куба 200 мм — 0,5%. Погрешность накапливается. Используйте штангенциркуль. Не линейку. Точность до миллиметра.

Маркировка образцов. Чтобы не перепутать циклы. Маркировать лучше на грани, которая не участвует в прозвонке. Или использовать бирки. Чернила не должны впитываться в бетон. Иначе изменят влажность. Химия есть химия.

Количество образцов в серии. Минимум три. Для статистики. Если разброс большой, делают еще. Статистика любит объем. Одно измерение — не измерение. Так нужно.

Хранение образцов до теста. В нормальных условиях. Не на солнце, не на морозе. Температура 20 градусов. Влажность 60%. Если образец перегреть, скорость изменится. Термостабильность важна.

Очистка поверхности от пыли. Пыль работает как изолятор. Сдуйте воздухом или протрите сухой ветошью. Не мочите. Влага лишняя не нужна. Чистота контакта — залог точности.

Аппаратура и проведение измерений

Используется ультразвуковой прибор с преобразователями, имеющими частоту зондирования 40-100 кГц. Измерения проводятся до испытаний на морозостойкость (начальная скорость V) и после заданного количества циклов (скорость Vn). Прибор должен быть поверен. Без поверки данные не имеют силы. Проверяли на практике.

На практике часто сталкиваюсь с ошибкой персонала при контакте преобразователей с бетоном. Стандарт требует использования контактной смазки (солидол, вазелин технический) для исключения воздушной прослойки. Неполный контакт — самая частая причина шумных и невоспроизводимых данных. Так-то да.

Типы приборов могут быть разными. УК-1401П, ПУЛЬСАР, импортные аналоги. Главное — точность измерения времени прохождения импульса. Погрешность не более 1%. Если прибор врет, график не построится. Калибровка на эталонном образце обязательна. Раз в месяц.

Преобразователи должны быть одинаковыми. Приемный и передающий. Если они разные, сигнал исказится. Частота должна совпадать. 40 кГц для крупного заполнителя. 100 кГц для мелкого. Выбор частоты зависит от размера зерна щебня. Если частота высокая, а зерно крупное — сигнал рассеется.

Схема прозвонки. Обычно сквозная. Преобразователи с противоположных сторон. Если нет доступа — поверхностная. Но поверхностная менее точная. Глубина проникновения волны меньше. Для кубов лучше сквозная. Это стандарт.

Время измерения. Импульс проходит за микросекунды. Прибор фиксирует время. Скорость считается как расстояние делить на время. Если расстояние неточное, скорость неверная. Замеряйте базу каждый раз. Не надейтесь на номинал.

Температура прибора тоже влияет. Электроника плывет на морозе. Если тест в неотапливаемом помещении, прибор нужно прогреть. Инструкция пишет: работа от 5 до 40 градусов. Нарушать нельзя. Иначе погрешность.

Контактная смазка. Не жалейте. Лишнюю уберите салфеткой. Но слой должен быть сплошным. Пузырьки воздуха недопустимы. Они отражают волну. Сигнал пропадет. Вазелин дешевый, но эффективный. Не экономьте на тюбике.

Запись результатов. В журнал. Сразу. Не на клочке бумаги. Время, температура, скорость, оператор. Если будет спор, журнал — доказательство. Без записей нет доказательств. Юристы скажут: нет данных.

Обработка результатов и оценка морозостойкости

Морозостойкость оценивается по коэффициенту снижения скорости ультразвука. Формула простая: Кс равняется разность начальной и конечной скорости, деленная на начальную, умноженная на 100 процентов. Далее по величине Кс, используя заранее построенную для данного бетона градуировочную зависимость, определяют искомую марку. Именно необходимость иметь актуальную градуировку для каждого состава — главное ограничение метода на новом производстве или при частой смене рецептур. Вот в чём нюанс.

Построение градуировочного графика. Нужно взять образцы одного состава. Прозвонить их. Заморозить определенное количество циклов. Снова прозвонить. Потом разрушить их прямым методом (ГОСТ 10060). Сравнить потери прочности и потери скорости ультразвука. Найти корреляцию. Это трудоемко. Но делается один раз для состава.

Если состав меняется — график недействителен. Новый цемент, новый щебень, новая добавка. Все влияет на структуру пор. Структура влияет на скорость. Поэтому при смене поставщика сырья нужно перепроверять график. Иначе оценка будет неверной.

Критерии браковки. Если Кс превышает допустимое значение для данной марки F — бетон не прошел. Например, для F100 допустимо снижение скорости на 5%. Если снизилась на 10% — брак. Партию нужно забраковать. Или отправить на понижение марки.

Динамика снижения. Важно смотреть не только конечную точку, но и промежуточные. Если скорость падает резко после 10 циклов — значит, есть дефект. Если падает плавно — процесс нормальный. Резкий скачок — сигнал тревоги. Риски.

Статистическая обработка. Считают среднее арифметическое по серии. Отклонение не должно быть большим. Если один образец выбивается — его исключают. Но если выбиваются все — проблема в бетоне. Не в измерении.

Протокол испытаний. Должен содержать все данные. Марку бетона, дату изготовления, количество циклов, скорость до и после, коэффициент Кс, вывод. Без вывода протокол недействителен. Годен или не годен. Четко.

Хранение протоколов. Минимум 3 года. Чтобы можно было поднять историю. Если через год будет претензия — вы покажете протокол. Докажете, что на момент отгрузки все было нормально. Бумага спасает.

Автоматизация расчета. Современные приборы сами считают скорость. Но коэффициент Кс лучше считать вручную или в Excel. Чтобы проверить прибор. Ошибки в софте бывают. Перепроверка не лишняя.

Сравнение с ГОСТ 10060-2012

Чтобы понять место ГОСТ 26134-84 в системе контроля качества, его необходимо сравнить с базовым стандартом прямых испытаний. Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. Ультразвуковой метод — это быстрые глаза технолога в цеху, в то время как прямой метод — это окончательный приговор лаборатории. Без вариантов.

Почему нужны оба метода. Представьте завод. Поток идет постоянно. Ждать месяц результата по каждому замесу невозможно. Ультразвук дает ответ за день. Технологи корректируют рецепт. Но для паспорта продукции нужен прямой метод. Это закон. Поэтому используют связку.

В технических условиях часто пишут только прямой метод. Это упрощение. Для сертификации допустимо. Для текущего контроля — нет. Заказчик должен требовать оперативный контроль. Особенно если объем большой. Иначе брак уйдет в стройку.

Корреляция между методами высокая, но не идеальная. Ультразвук чувствует микротрещины раньше, чем они повлияют на прочность. Поэтому он чувствительнее. Но он не измеряет прочность напрямую. Он измеряет целостность структуры. Это важно понимать.

Цена ошибки при замене разная. Если ошибиться в ультразвуке — перепроверите прямым. Если ошибиться в прямом — партия уйдет браком. Ущерб от простоя выше. Поэтому ультразвук страхует от лишних тестов. Инвестиции в прибор окупаются.

Логистика тоже отличается. Образцы для ультразвука можно тестировать прямо на линии. Для прямого метода нужно везти в камеру морозильную. Камера есть не у всех. Ультразвук мобильнее. Прибор можно взять в руку.

Сертификация обязательна для обоих типов. Но для ультразвука нужно подтверждать градуировку. Для прямого — просто протокол. Это усложняет внедрение ультразвука. Но скорость важнее.

Персонал. Для ультразвука нужен обученный оператор. Для прямого — лаборант. Оператор должен понимать физику процесса. Лаборант следует инструкции. Квалификация разная.

Бюджет на лабораторию и оборудование

Внедрение ультразвукового контроля требует затрат. Но цена ошибки значительно выше. Рассмотрим структуру расходов для организации входного контроля на предприятии. Инвестиции в контроль окупаются за счет снижения брака. Одна партия бракованного бетона может стоить как годовой бюджет лаборатории. Поэтому экономить на тестах — ложная экономия. Сомневаетесь? Запросите образцы смет.

Закупка прибора. Ультразвуковой дефектоскоп стоит от 100 тысяч до 500 тысяч рублей. Импортные дороже. Российские проще в ремонте. Для завода хватит среднего класса. Точность 1% достаточно. Не нужно брать топ за миллионы. Это избыточно.

Расходы на испытания. Если нет своего прибора, заказывают в сторонней лаборатории. Стоимость одного теста по ультразвуку составляет от 2 до 5 тысяч рублей за серию. При контроле каждой партии это существенная сумма. Но дешевле, чем демонтаж конструкции. В Екатеринбурге на объекте считали — 17 месяцев вышло на окупаемость своего стенда при объеме 10 партий в месяц.

Персонал. Оператор должен знать методику. Обучение стоит денег. Ошибка оператора может привести к браку партии. Квалифицированный специалист стоит дороже, но экономит на браке. Наймите толкового человека. Не экономьте на зарплате. Окупится.

Косвенные расходы. Поверка прибора, смазка, журналы, хранение образцов. Поверка раз в год. Стоит около 10 тысяч. Смазка копеечная. Журналы бумага. Но без поверки прибор недействителен. Это закон.

Где взять оборудование. Производители есть в России и Китае. Российские машины проще в ремонте. Китайские дешевле, но с запчастями сложнее. Выбор зависит от стратегии предприятия. Для разовых тестов хватит аренды. Для потока — покупка. Считайте нагрузку.

Важно учитывать логистику. Образцы нужно доставить к прибору. Если линия далеко, носят кубы. Тяжело. Лучше поставить прибор near линии. Чтобы не таскать. Время — деньги. Оптимизируйте путь.

Итоговая цена владения складывается из многих факторов. Не только покупка машины. Но и содержание, люди, свет, поверки. Планируйте бюджет на 3 года вперед. Это реалистичный горизонт. Цены растут. Закладывайте инфляцию.

Штрафы за брак. Если бетон не держит мороз — переделка. Это миллионы. Поэтому 500 тысяч за прибор — копейки. Страховка стоит дешево. По сравнению с риском. Между нами.

Практические рекомендации инженерам

Внедряя ультразвуковой контроль в систему контроля качества, руководствуйтесь следующими принципами. Это не теория, а то, что работает в цеху. Проверяли на практике.

Подготовка и калибровка. Постройте градуировочные зависимости. Проведите параллельные испытания серии образцов по ГОСТ 10060 и ГОСТ 26134. Для каждого нового состава или поставщика цемента процедуру необходимо повторять. Жестко регламентируйте процедуру контакта преобразователей. Обучите операторов, сведите человеческий фактор к минимуму. Вот в чём загвоздка.

Ведите журнал испытаний с фиксацией не только результатов, но и температурных условий, влажности образцов, данных о приборе. Если будет спор, журнал — главное доказательство. Без записей нет доказательств. Юристы скажут: нет данных. Поэтому бумага важна. Не ленитесь.

Что смотреть при приемке партии. Однородность. Основная сила метода — в сравнении. Измерьте скорость УЗ у 5-10 изделий из партии. Низкий разброс значений до 3-5% — признак стабильного технологического процесса и высокой однородности бетона. Если разброс больше — ищите причину.

Динамику снижения скорости. Если при выборочном контроле вы видите, что значение Кс для изделий из новой партии превышает установленный для данной марки F порог, это стоп-сигнал. Необходимо приостановить приемку и искать причину: неверная дозировка, некачественные добавки, нарушение режимов термообработки. Риски.

Наиболее вероятные дефекты и их признаки. Недостаток воздухововлекающих добавок. Проявляется в аномально высоком коэффициенте снижения скорости уже после малого числа циклов. Низкое качество заполнителей. Приводит к нелинейному, рваному изменению скорости УЗ из-за разрушения слабых зерен щебня.

Неравномерность уплотнения. Выдает большой разброс значений скорости УЗ на разных изделиях одной партии или на разных участках одного изделия. Если в одном углу скорость 4000, в другом 3500 — бетон неоднороден. Вибратор работал плохо.

Храните эталонные образцы. Если есть состав, который хорошо работал, сохраните образцы из него. При сомнениях сравнивайте новый бетон с эталоном. Это быстрее, чем искать норму в документах. Живой пример лучше бумаги. Так-то да.

Не доверяйте слепо автоматике. Машина может ошибиться. Калибровка сбивается. Датчики дрейфуют. Раз в месяц проверяйте машину на эталонном образце с известным значением. Это займет 10 минут, но спасет от ошибок. Человек надежнее робота. Пока что.

Внедрение ультразвукового метода по ГОСТ 26134-84 — это инвестиция в предсказуемость и стабильность качества. Он позволяет не ждать месяцы, чтобы обнаружить технологический сбой, а увидеть его в течение суток и оперативно скорректировать производство, сохраняя время, ресурсы и репутацию предприятия. Цена спокойствия ниже цены ремонта. И это важно.

Вопросы и ответы по контролю

Можно ли использовать ультразвук для старого бетона. Да. Но градуировка может не подойти. Старый бетон имеет другую влажность и структуру. Нужно делать поправку. Или тестировать прямым методом. Проверяли на практике.

Сколько циклов нужно для экспресс-теста. Обычно 5-10 циклов. Если скорость упала сильно — дальше нет смысла. Брак. Если нормально — можно продолжать до нормы. Экономия времени.

Влияет ли арматура на результат. Да. Металл проводит ультразвук быстрее бетона. Если волна идет через арматуру, скорость будет завышена. Нужно исключать зоны с арматурой. Или учитывать это в расчете. Вот в чём нюанс.

Что делать, если прибор показывает ошибку. Проверьте контакт. Смажьте снова. Проверьте батарею. Если не помогает — калибровка. Если и это не помогает — ремонт. Не работайте с неисправным прибором.

Можно ли тестировать на морозе. Не рекомендуется. Прибор может выйти из строя. Образец должен быть оттаян. Лед меняет скорость. Нужно тестировать при плюсовой температуре. После оттайки. Так нужно.

Контроль морозостойкости — это не прихоть технолога, а необходимость для надежности. Бетон работает в сложных условиях. Мороз неизбежен. Материал должен его держать. ГОСТ 26134-84 дает инструмент для проверки. Пользуйтесь им. Цена спокойствия ниже цены ремонта. Без вариантов.
