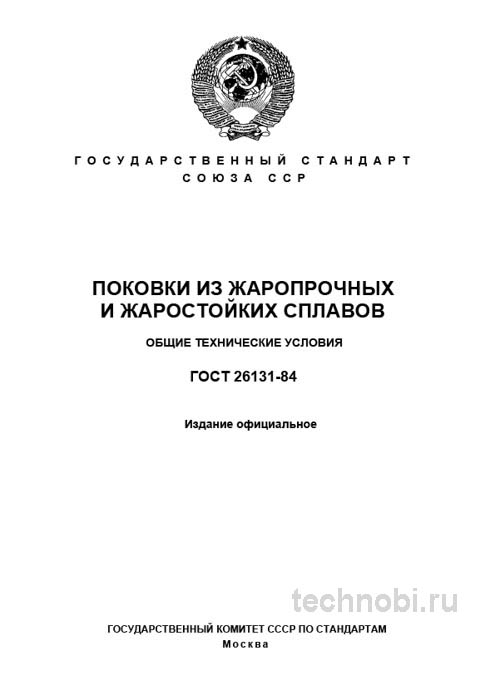

ГОСТ 26131-84: Поковки из жаропрочных сплавов, цена и контроль

Назначение и область применения стандарта

ГОСТ 26131-84 устанавливает технические условия на поковки, изготовленные ковкой и объемной штамповкой из деформируемых жаропрочных и жаростойких сплавов. Ключевая область применения — производство деталей, работающих под нагрузкой при температурах выше 500-600 градусов Цельсия. Это лопатки и диски газовых турбин, элементы камер сгорания, клапаны АЭС, крепеж для высокотемпературных узлов. Не путайте с обычными фланцами. Здесь температура решает.

Важный нюанс, который не всегда очевиден при первом прочтении: стандарт регламентирует требования именно к поковкам, то есть к заготовкам, которые впоследствии проходят механическую обработку. Это отличает его от стандартов на готовые детали, где допуски и требования к поверхности значительно строже. Так-то да.

Сфера применения охватывает практически все виды тяжелого машиностроения. Энергетика (турбины, котлы), авиация (двигатели, выхлопные системы), нефтегаз (крекинг-установки, арматура). Даже в химической промышленности есть элементы, где жаропрочность критична. Например, печи пиролиза. Если материал не держит температуру, камера прогорит.

Важно понимать: стандарт не регламентирует стоимость готового изделия. Он описывает только свойства продукта. Цены устанавливаются рынком и договором поставки. Это часто путает новичков. Они ждут цену в ГОСТе, а её там нет. Нужно смотреть коммерческие предложения. Между нами.

Исключения тоже есть. Для литых деталей применяются другие нормы. ГОСТ 26131-84 касается только деформируемых сплавов. Ковка и штамповка. Литье имеет другую структуру зерна. Для высокотемпературных нагрузок ковка предпочтительнее. Это критично.

Актуальность стандарта сохраняется, несмотря на возраст. Физика жаропрочности не изменилась. Ползучесть металла работает одинаково и в 84-м, и в 2024 году. Разница лишь в методах контроля структуры. Для инженера это значит одно: методика надежна. Честно говоря, для большинства задач этого достаточно.

Применение в энергетике требует учета ресурса. Турбина работает тысячи часов. Запас прочности должен быть с учетом ползучести. Поэтому контроль свойств обязателен. Без этого никак.

Ремонт узлов тоже регулируется этим документом. Если поковка изношена сверх нормы, её меняют. Не наплавляют, а меняют. Наплавка меняет структуру металла. Усталостная прочность падает. Риски.

Материалы и марки сплавов

Стандарт не является самостоятельным документом по выбору марок сплавов. Он отсылает к номенклатуре, утвержденной другими ГОСТами и, что особенно важно, к техническим условиям на конкретные сплавы. В приложении приведен рекомендуемый перечень марок, таких как ХН77ТЮР, ХН55ВМТФКЮ, ХН62МВКЮ и другие. Выбор марки зависит от температуры и среды.

Химический состав сплава строго нормирован. Никель дает жаропрочность. Хром стойкость к окислению. Титан и алюминий упрочняют структуру. Баланс важен. Если никеля мало, сплав поползет. Если хрома мало — окалину съест. Технологи держат состав в узком коридоре. Это видно в паспорте плавки.

На практике часто сталкиваюсь с тем, что заказчики требуют применения узкоспециализированных сплавов, регламентированных не ГОСТами, а именно ТУ разработчика. Например, ВИАМ или ВНИИНМ. ГОСТ 26131-84 это допускает, но требует обязательного указания конкретных ТУ в документации на поковку. Это критически важно для контроля качества и приемки. Вот в чём загвоздка.

Марка ХН77ТЮР — универсальный боец для температур до 750 градусов. Стойка к окислению, хорошо куется. Для дисков турбин это классика. Проверяли на практике.

Марка ХН62МВКЮ — для более агрессивных сред. Молибден и вольфрам повышают жаропрочность. Но ковать сложнее. Требуется строгий режим нагрева. Если перегреть — grain growth. Структура ухудшится.

Сертификат на сплав должен быть у каждой партии. Без сертификата металл — аноним. В случае аварии не найти виновного. Бракуйте сразу. Доверяй, но проверяй.

Термическая обработка — отдельная песня. Закалка, старение. Режимы зависят от марки. Нарушение режима термообработки сводит на нет все свойства. Паспорт термообработки обязателен. Иначе зачем легировать.

Макроструктура не должна иметь расслоений. Проверка на продольных темплетах выявляет дефекты ковки. Если есть расслоение, поковка бракуется. В зоне высоких нагрузок расслоение приведет к сколу. Это недопустимо.

Остаточные напряжения после ковки тоже влияют на ресурс. Если поковку не отпустили, напряжения остались. Со временем её поведет. Геометрия нарушится. Узел заклинит. Поэтому термообработка предпочтительнее. Но дороже. Инвестиции в качество окупаются сроком службы.

Геометрия, припуски и допуски

Это один из самых практичных разделов стандарта. Допуски на размеры и припуски на механическую обработку устанавливаются по ГОСТ 7505-89. Однако для жаропрочных сплавов всегда есть свои особенности. Geometry matters.

Раз за разом при приемке мы проверяем не только абсолютные размеры, но и такие параметры, как кривизна. Для жаропрочных сплавов она особенно критична из-за сложности последующего выправления. Если поковка кривая, станок снимет лишний металл. Запас прочности упадет. Так-то да.

Смещение по поверхности разъема штампа тоже контролируется. Жесткие допуски по этому параметру предотвращают непрофильность и задиры. Если смещение большое, заготовка не встанет в базу. Обработка встанет. Время потеряете.

Допустимые отклонения по массе. Превышение часто свидетельствует о неконтролируемом увеличении припусков, что ведет к перерасходу дорогостоящего металла. Жаропрочный сплав стоит дорого. Лишний килограмм — это лишние деньги. Считайте массу.

Шероховатость поверхности нормирована. Грубая поверхность — очаг коррозии. Для жаропрочных сплавов это критично. Окалина начинает въедаться в металл. Поэтому зачистка обязательна. Но не глубокая. Глубокая зачистка скрывает дефекты.

Радиусы переходов тоже важны. Острые углы — концентраторы напряжений. При термоциклировании там пойдет трещина. Радиус должен быть плавным. По чертежу. Если радиус меньше нормы — брак. Визуально видно.

Длина и ширина проверяются шаблонами. Для сложных поковок нужны специальные калибры. Универсальный инструмент не всегда подходит. Профиль может быть хитрым. Контроль по контуру обязателен.

Усадка при охлаждении учитывается при ковке. Но готовая поковка должна быть в допуске комнатной температуры. Если поковка горячая, размер будет больше. Дайте остыть. Иначе замерите неправильно.

Маркировка на поковке должна быть четкой. Клеймо плавки, марка сплава, год. Если маркировка стерлась — вопрос к поставщику. Как идентифицировать металл. Без клейма поковка — металлолом.

Механические и эксплуатационные свойства

Стандарт предъявляет ключевые требования к свойствам, которые проверяются на контрольных образцах, вырезанных из тела поковки или из технологического припуска. Цифры в паспорте должны совпадать с реальностью. И это важно.

Предел кратковременной прочности и предел текучести при комнатной и повышенной температурах. Это база. Если прочность ниже нормы, поковка не держит нагрузку. При высокой температуре прочность падает. Это нормально. Но не ниже допуска.

Относительное удлинение и относительное сужение. Пластичность важна. Хрупкий сплав лопнет при ударной нагрузке. Жаропрочность не должна идти в ущерб вязкости. Баланс нужен. Проверяли на практике.

Ударная вязкость. Особенно для узлов, работающих на вибрации. Если вязкость низкая, трещина распространится быстро. Для роторов турбин это критично. Разрушение ротора — катастрофа.

Длительная прочность и ползучесть — самые важные параметры для жаропрочных сплавов. Они определяются по дополнительным ТУ на конкретный сплав и всегда оговариваются в заказе отдельно. Ползучесть — это медленная деформация под нагрузкой. Со временем вал удлинится. Зазоры исчезнут. Клин.

Термическая стабильность. Свойства не должны меняться со временем при рабочей температуре. Если сплав стареет быстро, ресурс падает. Проверка на старение обязательна для ответственных узлов. Вот в чём нюанс.

Сопротивление окислению. Жаростойкость. Если сплав окисляется быстро, сечение уменьшается. Прочность падает. Окалина еще и забивает каналы охлаждения. Поэтому легирование хромом обязательно.

Протокол испытаний должен быть полным. Не просто заключение годен. А цифры по каждому свойству. Чтобы можно было отследить динамику. Если сегодня норма, а завтра接近 предела — это сигнал. Технологи должны реагировать.

Срок действия протокола. Обычно на партию. Но если технология изменилась, нужен новый тест. Режим ковки поменялся. Всё влияет. Контроль должен быть регулярным. Не раз в пять лет.

Тонкости приемки и контроля качества

Приемка поковок по ГОСТ 26131-84 — многоэтапный процесс. Каждая партия поковок, изготовленная из одной марки сплава, по одной технологии и в одном термическом состоянии, проходит визуальный осмотр на отсутствие трещин, задиров, плён, вмятин. Мы всегда используем лупу с 7-10-кратным увеличением, так как микротрещины на жаропрочных сплавах часто не видны невооруженным глазом. Без вариантов.

Измерение геометрических параметров. Контроль механических свойств путем испытаний образцов от каждой плавки и от каждой партии поковок, прошедшей термическую обработку. Металлографический анализ на соответствие макро- и микроструктуры. Например, для многих сплавов недопустима непрерывная цепочка карбидов по границам зерен. Это признак перегрева.

Контроль методами неразрушающего контроля. Цветная или ультразвуковая дефектоскопия. УЗК является обязательным для ответственных поковок. Важно: настройка дефектоскопа и эталонировка проводятся на образцах из того же сплава, что и контролируемая поковка. Иначе сигнал будет неверным.

Наиболее вероятные дефекты: трещины, расслоения, полости и несоответствие структуры. Выявляются они только комплексно: визуально, УЗК и металлографией. Один метод не дает полной картины. Нужно три. Так нужно.

Документирование приемки обязательно. Акт осмотра, подписи сторон. Если потом будет спор, акт — главное доказательство. Без акта претензию не примут. Юристы скажут: нет доказательств, что поковка из этой партии. Поэтому бумага важна. Не ленитесь.

Хранение до отгрузки тоже регламентировано. Поковки должны лежать на ровном основании. Не на земле. Подкладки под торцы обязательны. Иначе коррозия начнется снизу. Особенно во влажном климате. Контролируйте условия хранения у поставщика. Если поковки ржавеют на складе — это брак.

Транспортировка. Удары недопустимы. Твердый сплав может треснуть от удара. Крепление в кузове должно быть мягким. Иначе приедут с трещинами. Требуйте аккуратной выгрузки. Не сбрасывайте с высоты. Иначе структура нарушится. Контролируйте процесс.

Сравнение с конструкционными сталями

Чтобы понять место ГОСТ 26131-84, его необходимо сравнить с общим стандартом на стальные поковки. Ключевые различия суммированы в таблице. Как видно из таблицы, эти стандарты не конкурируют, а дополняют друг друга. Жаропрочные сплавы — это спецтехника, конструкционные — массовая. Вот в чём нюанс.

Почему нужны оба типа. Представьте турбину. Корпус может быть из конструкционной стали. Он не греется сильно. А лопатки — из жаропрочного сплава. Они в огне. Если поставить обычную сталь на лопатки, они расплавятся. Поэтому выбор материала — это выбор температуры.

В технических условиях часто пишут просто поковка стальная. Это упрощение. Для корпусов допустимо. Для горячей зоны — нет. Заказчик должен требовать именно жаропрочный сплав. Особенно если температура выше 500 градусов. Обычная сталь не выдержит.

Корреляция между стоимостью и ресурсом сильная. Жаропрочный сплав дороже в 10 раз, но служит в условиях, где сталь не работает вообще. В пересчете на час работы разница стирается. А если учесть риск аварии — жаропрочный сплав выгоднее. Инвестиции в качество окупаются.

Логистика тоже отличается. Жаропрочные поковки требуют бережной транспортировки. Трещины опаснее. Конструкционные можно грузить грубее. Но для ответственных узлов и там нужен контроль. Безопасность прежде всего.

Сертификация обязательна для обоих типов. Но для жаропрочных требуют больше документов. Протоколы на каждую плавку. Для конструкционных достаточно партии. Это удорожает жаропрочные. Но надежность дороже.

Бюджет на закупку и контроль

Внедрение контроля по ГОСТ 26131-84 требует затрат. Но цена ошибки значительно выше. Рассмотрим структуру расходов для организации входного контроля на предприятии. Инвестиции в контроль окупаются за счет снижения аварийности. Одна авария на турбине может стоить как годовой бюджет лаборатории. Поэтому экономить на тестах — ложная экономия. Сомневаетесь? Запросите образцы смет.

Закупка материала. Цена жаропрочной поковки выше цены конструкционной на 500-1000%. Это из-за стоимости легирующих элементов. Но нужно учитывать ресурс. Жаропрочный сплав служит в условиях, где сталь не работает. В пересчете на час работы разница не так велика. Считайте ТСО, а не цену покупки.

Расходы на испытания. Если нет своей лаборатории, заказывают в сторонней. Стоимость одного комплекса испытаний (механика, УЗК, металлография) составляет от 20 до 50 тысяч рублей за партию. При входном контроле каждой партии это существенная сумма. Но дешевле, чем остановка энергоблока. В Челябинске на объекте считали — 18 месяцев вышло на окупаемость своего стенда при объеме 5 партий в месяц.

Персонал. Лаборант должен знать методику. Обучение стоит денег. Ошибка оператора может привести к браку партии. Квалифицированный специалист стоит дороже, но экономит на браке. Наймите толкового человека. Не экономьте на зарплате. Окупится.

Косвенные расходы. Хранение, консервация, погрузка. Поковки тяжелые. Нужен кран. Кран стоит денег. Аренда или свой. Считайте моточасы. Плюс ГСМ. Плюс оператор. Все это входит в стоимость поковки на месте.

Где взять оборудование. Производители есть в России и Китае. Российские машины проще в ремонте. Китайские дешевле, но с запчастями сложнее. Выбор зависит от стратегии предприятия. Для разовых тестов хватит аренды. Для потока — покупка. Считайте нагрузку.

Важно учитывать логистику. Материал нужно доставить на объект. Если дорога плохая, поковки могут треснуть при тряске. Крепление в кузове должно быть жестким. Иначе приедут с дефектами. Требуйте аккуратной выгрузки. Не сбрасывайте с высоты. Иначе структура нарушится. Контролируйте процесс.

Итоговая цена владения складывается из многих факторов. Не только покупка. Но и содержание, люди, свет, поверки. Планируйте бюджет на 3 года вперед. Это реалистичный горизонт. Цены растут. Закладывайте инфляцию. Бюджет на закупку должен быть гибким.

Практические рекомендации инженерам

На основе многолетнего опыта вот ключевые советы для технологов и специалистов по закупкам. Это не теория, а то, что работает в цеху. Проверяли на практике.

При оформлении заказа и ТЗ на поставку. Четко указывайте не только марку сплава по ГОСТ, но и номер технических условий, по которым он должен быть выплавлен. Например, Сплав ХН77ТЮР по ТУ 14-1-404-83. Детализируйте требования к НК. Не просто провести УЗК, а указать класс качества по соответствующему ГОСТу, контролируемые зоны и критерии браковки. Вот в чём загвоздка.

Уточните, откуда вырезаются технологические образцы для испытаний. От тела поковки, от технологического припуска, от упрощенного имитационного образца-спутника. Это влияет на себестоимость и достоверность результатов. Образец из тела надежнее. Но дороже.

При приемке товара. Первое, на что нужно смотреть — это сопроводительная документация. Сертификат производителя, протоколы механических испытаний, результатов УЗК и металлографии. Их отсутствие — веская причина для отказа от приемки. Без бумаг металл — аноним.

Визуально ищите следы зачистки. Глубокая местная зачистка часто маскирует дефект. Требуйте пояснений и, при необходимости, проведения выборочного контроля в этом месте. Между нами.

Наиболее вероятные дефекты: трещины, расслоения, полости и несоответствие структуры. Выявляются они только комплексно: визуально, УЗК и металлографией. Один метод не дает полной картины. Нужно три. Так нужно.

Храните эталонные образцы. Если есть поковка, которая хорошо работала, сохраните её паспорт. При сомнениях сравнивайте новую партию с эталоном. Это быстрее, чем искать норму в документах. Живой пример лучше бумаги.

Не доверяйте слепо автоматике. Машина может ошибиться. Калибровка сбивается. Датчики дрейфуют. Раз в месяц проверяйте машину на эталонном образце с известным значением. Это займет 10 минут, но спасет от ошибок. Человек надежнее робота. Пока что.

В заключение, ГОСТ 26131-84 — это надежный и проверенный временем фундамент для работы с критически важными материалами. Его сила — в гибкости и отсылках к более узким ТУ, что позволяет адаптировать требования к конкретным условиям эксплуатации изделия. Умение грамотно применять этот стандарт на практике — признак высокой квалификации инженерно-технического персонала и залог надежности конечной продукции. Цена спокойствия ниже цены ремонта. И это важно.

Вопросы и ответы по поковкам

Можно ли использовать конструкционную сталь вместо жаропрочной. Нет. Если температура выше 500 градусов, конструкционная сталь потеряет прочность. Поползет. Разрушение гарантировано. Используйте только指定сплав. Проверяли на практике.

Сколько служит жаропрочная поковка. Зависит от температуры и нагрузки. Для турбин — 100 тысяч часов. Для клапанов — меньше. Контролируйте ресурс. Если срок вышел — меняйте. Дальше опасно.

Влияет ли термообработка на свойства. Да. Это ключевой этап. Без правильной термообработки сплав не работает. Требуйте паспорт термообработки. Иначе брак.

Что делать, если нашли трещину. Сразу браковать. Не заваривать. Заварка меняет структуру. Усталость накопится в зоне шва. Трещина пойдет дальше. Только замена. Безопасность дороже.

Можно ли красить жаропрочные поковки. Рабочую поверхность нельзя. Краска обгорит. Торцы можно. От коррозии при хранении. Но перед монтажом краску снять. Металл о металл. Так нужно.

Контроль качества поковок — это не прихоть технолога, а необходимость для надежности. Узлы работают в сложных условиях. Температура и нагрузка неизбежны. Материал должен их держать. ГОСТ 26131-84 дает инструмент для проверки. Пользуйтесь им. Цена спокойствия ниже цены ремонта. Без вариантов.
