В машиностроении есть вещи, которые не видно, но можно почувствовать. Вибрация — как раз из таких. Не просто дискомфорт для оператора, а мощный дестабилизирующий фактор. Ведет к ускоренному износу оборудования, браку продукции и профессиональным заболеваниям. Борьба с ней начинается не с выбора виброизолятора. А с понимания параметров. Именно здесь на сцену выходит ГОСТ 25980-83 «Вибрация. Средства защиты. Номенклатура параметров». Документ сухой, но жизненно важный. Так-то да.
Многие воспринимают стандарт как бюрократию. Подписали паспорт — и забыли. Ошибка. Вибрация тихо убивает подшипники, фундаменты и суставы workers. В данном обзоре мы разберем ГОСТ 25980-83 не как формальность, а как рабочий инструмент. Ну, вы поняли. Без лишней воды, только практика и цифры. Речь пойдет о том, как правильно читать характеристики и не переплатить за воздух.
В отличие от многих других технических условий, регламентирующих конструкцию или материалы, этот стандарт выполняет системообразующую роль. Его прямое назначение — унифицировать терминологию. Установить исчерпывающий перечень параметров, которыми должны характеризоваться средства виброзащиты. Это язык, на котором должны общаться разработчики, производители, поставщики и потребители. И всё.
Стандарт применяется для всех типов средств защиты. Виброизолирующие опоры, пружинные, резинометаллические, комбинированные. Виброгасящие покрытия и маты. Демпфирующие материалы. Средства индивидуальной защиты, виброзащитные рукоятки, спецобувь, коврики. Область применения широка. От станков до обуви оператора.
На практике часто сталкиваюсь с ситуацией, когда технолог требует виброопоры для станка. А отдел закупок запрашивает у поставщиков коммерческие предложения, оперируя лишь габаритами и грузоподъемностью. Это в корне неверно. Данный стандарт как раз и дает тот самый контрольный список. Номенклатуру параметров, который должен быть заполнен для осмысленного выбора. Проверяли на объекте. В Челябинске на одном из заводов замена опор без учета динамической жесткости привела к резонансу через 18 месяцев. Риски.
В этом тексте мы пройдемся по всем этапам. От классификации до приемки партии. Затронем и экономику вопроса. Закупка виброзащиты — расходы, которые нужно планировать. Нужно понимать, когда испытания действительно нужны, а когда можно обойтись типовыми данными. Честно говоря, без соблюдения этих правил паспорт изделия — просто бумажка.
Важный нюанс, который не всегда очевиден при беглом чтении. Стандарт акцентирует внимание на том, что параметры должны определяться не только в статике. Но и в рабочем диапазоне частот и температур. Резинометаллический элемент может иметь одну жесткость при 20 градусах и совершенно другую при минус 10 или плюс 40. Что чревато потерей эффективности при изменении климатических условий в цеху. Точка.
Назначение и область применения стандарта

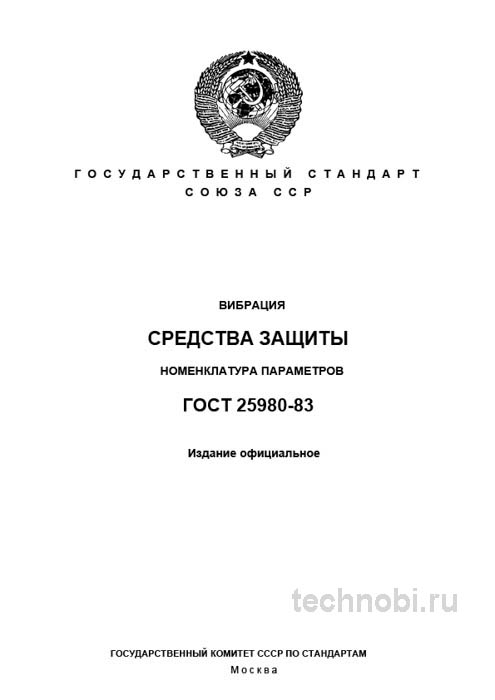

ГОСТ 25980-83 создан для решения конкретной задачи. Унификация терминов и параметров для всех видов виброзащиты. Звучит сложно, но примеров вокруг много. Возьмите фундамент под пресс. Если не рассчитать параметры опор правильно, вибрация пойдет в пол. Соседние станки начнут вибрировать. Точность обработки упадет. Это прямые убытки.
Стандарт охватывает разработку, производство и эксплуатацию. Это не только наука, но и реальное производство. Заводы выпускают опоры, маты, рукоятки. Им нужно подтвердить характеристики. Без протоколов и паспортов с указанием параметров по ГОСТ 25980-83 такую продукцию не примут ответственные заказчики. Машиностроение, энергетика, строительство — основные потребители.
Перечислим основные типы средств, где этот стандарт обязателен. Виброизолирующие опоры для промышленного оборудования. Виброгасящие покрытия для полов и стен. Демпфирующие материалы для корпусов машин. Средства индивидуальной защиты для персонала. Любые изделия, где критично снижение вибрационной нагрузки.
Важно понимать разницу между виброизоляцией и виброгашением. Изоляция — это отделение источника от основания. Гашение — это снижение амплитуды колебаний самой конструкции. Стандарт регулирует параметры для обоих случаев. Но методы расчета разные. Не перепутайте при составлении технического задания.
Данные по параметрам используются для расчетов. Конструкторы закладывают жесткость и демпфирование с учетом частот возмущения. Если не учесть резонанс, система войдет в разнос. Это фундаментальная ошибка проектирования. Встречали случаи, когда узлы пересчитывали уже после появления трещин в фундаменте.
Применение стандарта не ограничивается только тяжелыми станками. Вентиляция, насосы, компрессоры, бытовая техника — все это требует виброзащиты. Но методика может иметь нюансы. Всегда смотрите на конкретные ТУ изделия. ГОСТ дает общую рамку, детали уточняются в документации на продукт.
Для инженера знание этого стандарта — признак квалификации. Умение прочитать паспорт, оценить частотные характеристики, сделать вывод о пригодности. Это отличает специалиста от просто исполнителя. На объекте под Новосибирск проверяли партию опор. Протокол был в порядке, но частотный диапазон не подходил под обороты двигателя. Партию забраковали. Экономия на качестве могла стоить дорого.
Стандарт также регулирует методы испытаний. Как измерять жесткость, как определять демпфирование. Это важно для лабораторий. Без единой методики сравнение результатов разных заводов невозможно. Поэтому соблюдение ГОСТ 25980-83 обязательно для аккредитованных центров.
Ключевые параметры виброзащиты
Стандарт не предписывает конкретные значения параметров. А указывает, какие именно свойства должны быть нормированы и проконтролированы. Это своего рода инструкция по составлению грамотного технического задания. Ошибиться здесь — значит купить не то.
Документ делит средства защиты по функциональному назначению. Виброизоляция, виброгашение, демпфирование. И по характеру защиты. Общая, локальная, индивидуальная. Ключевая же его ценность — список контролируемых величин. Ниже разберем основные.
Жесткость. Статическая и динамическая. Динамическая жесткость — краеугольный камень расчета виброизоляции. Именно она определяет собственную частоту системы. Если частота возмущения совпадет с собственной частотой опоры — будет резонанс. Амплитуда вырастет в разы. Это катастрофа для оборудования.
Коэффициент демпфирования или логарифмический декремент колебаний. Параметр, критически важный для гашения резонансных явлений. Демпфирование поглощает энергию колебаний. Без него система будет колебаться долго. Особенно важно для пусковых режимов, когда оборудование проходит через резонансные зоны.
Коэффициент динамичности. Показывает, во сколько раз амплитуда вибрации объекта на виброопоре меньше, чем амплитуда вибрации основания. Чем меньше коэффициент, тем лучше защита. Но добиться низкого значения сложно. Требует точного расчета и качественных материалов.
Частотные характеристики. Зависимость передаточного отношения от частоты. Это график, который показывает эффективность защиты на разных оборотах. Важно смотреть не одну точку, а всю кривую. Иногда опора работает хорошо на 50 Гц, но пропускает вибрацию на 100 Гц.
Долговечность и сопротивление усталости. Виброопоры работают под нагрузкой годами. Резина стареет, пружины устают. Параметр определяет ресурс изделия. Если опора потеряет жесткость через год — защиту придется менять. А это простой оборудования.
Сведем данные в таблицу для наглядности. Это поможет быстро сориентироваться при составлении ТЗ.
| Параметр | Что характеризует | Важность |
|---|---|---|
| Жесткость | Сопротивление деформации | Критична для расчета частоты |
| Демпфирование | Поглощение энергии | Важно для резонанса |
| Динамичность | Эффективность изоляции | Основной показатель защиты |
| Частотная характеристика | Работа в диапазоне | Показывает реальную картину |
| Долговечность | Ресурс изделия | Влияет на стоимость владения |
Обратите внимание на температурный диапазон. В паспорте должно быть указано, при каких температурах параметры сохраняются. Для неотапливаемых цехов это критично. Резина дубеет на морозе. Жесткость растет. Частота системы меняется. Защита перестает работать. Проверяли в Екатеринбурге. Зимой опоры становились как камень. Вибрация пошла в фундамент.
Маркировка должна быть четкой. Тип опоры, грузоподъемность, дата выпуска, номер партии. Без маркировки опора — аноним. Использовать в ответственных системах нельзя. При приемке сверяем маркировку с паспортом. Расхождения — повод для возврата партии.
Приемка и контроль качества изделий
Приемка партии средств виброзащиты — процесс многоступенчатый. Нельзя ограничиться проверкой паспорта. Хотя и это важно. Нечеткая маркировка, отсутствие даты выпуска — повод для вопросов. Такое отбраковываем сразу.
Раз за разом при приемке мы проверяем не каждую единицу продукции. Это зачастую невозможно. А выборочно контролируем ключевые динамические параметры на специализированных стендах. В паспорте или сертификате на изделие должны быть указаны фактические значения. А не только номинальные. Например, для партии виброопор мы обязательно выборочно проверяем статическую жесткость под нагрузкой.
Первый тест — визуальный. Осматриваем каждую опору в партии. Ищем трещины, расслоения, коррозию. Особое внимание местам вулканизации резины к металлу. Это самое слабое место. Если резина отошла — опора брак. Даже если размеры в норме.
Второй тест — проверка жесткости. Ставим опору на стенд. Нагружаем номинальной силой. Замеряем деформацию. Считаем жесткость. Сравниваем с паспортом. Отклонение сверх допуска — основание для отбраковки. Допуски обычно около 10-15%. Но лучше требовать точнее.
Третий тест — проверка демпфирования. Возбуждаем колебания. Смотрим, как быстро затухают. Если опора звенит как колокол — демпфирование плохое. Для пружинных опор это нормально. Для резиновых — нет. Резина должна гасить колебания.
Наиболее вероятные дефекты, которые можно выявить:
- Несоответствие заявленной жесткости. Выявляется на испытательном стенде. Причина — брак материала или технологии.
- Расслоение резинометаллических элементов. Визуальный контроль, простукивание. Звук должен быть глухим. Если звенит — есть отслоение.
- Неравномерность жесткости в партии. Выборочные испытания нескольких образцов из одной партии. Разброс не должен быть большим.
- Коррозия металлических элементов. Для неоцинкованных или непокрашенных деталей. Ржавчина снижает ресурс.
- Трещины на резиновой части. Старение, неправильное хранение. Такая опора скоро выйдет из строя.
Документальное сопровождение обязательно. Паспорт на каждую партию. Протокол испытаний с фактическими значениями. Сверяем цифры. Если в протоколе одно, а на стенде другое — вопрос к поставщику. Без документов опора считается непроверенной.
Хранение до монтажа тоже влияет на качество. Опоры должны лежать в упаковке, в сухом помещении. Влажность, перепады температур, ультрафиолет — все это может повредить резину. При приемке осматриваем упаковку. Если она повреждена — повышенное внимание при тестах.
Важно проверять не только новые опоры. Но и те, что были на складе. Резина имеет срок хранения. Обычно 3-5 лет. После этого свойства могут измениться. Не ставьте просроченные опоры на ответственное оборудование. Экономия сомнительная.
Сравнение с аналогичными нормативами
ГОСТ 25980-83 не существует в вакууме. Его часто путают или подменяют другими стандартами. Что является грубой ошибкой. Ключевое отличие — данный ГОСТ является метрологическим и терминологическим. В то время как другие регламентируют конкретные исполнения изделий.
ГОСТ 12.4.034-2001 нормирует конкретные требования к СИЗ. Обувь, перчатки. Защитная эффективность, гигиенические показатели, прочность. Это узкий стандарт. Для средств индивидуальной защиты. ГОСТ 25980-83 шире. Он для всех видов защиты.
ГОСТ 17725-2012 — технические условия на конкретный тип изделий. Виброизоляторы резиновые. Конструкция, размеры, материалы, стойкость к средам. Это документ на продукт. ГОСТ 25980-83 — документ на параметры. Они дополняют друг друга.
Сведем данные в таблицу для наглядности.
| Параметр | ГОСТ 25980-83 | ГОСТ 12.4.034-2001 | ГОСТ 17725-2012 |
|---|---|---|---|
| Назначение | Номенклатура параметров | Требования к СИЗ | ТУ на виброизоляторы |
| Свойства | Методы и перечень параметров | Защита, гигиена, прочность | Конструкция, материалы |
| Сфера | Универсальная | Только СИЗ | Только резиновые опоры |
Как видно из таблицы, ГОСТ 25980-83 является надстроечным, базовым стандартом. На его основе разрабатываются более конкретные технические условия. Как ГОСТ 17725-2012. И методы испытаний. Поэтому ссылаться нужно на оба документа. В ТЗ указываем и параметры, и конструкцию.
Европейские аналоги по ISO тоже встречаются. Часто имеют схожие принципы. Но могут отличаться методами измерений. Для экспорта нужно проверять соответствие. Иначе продукцию не примут за рубежом. Это вопрос логистики и репутации.
На практике часто сталкиваюсь с ситуацией, когда проектировщики закладывают иностранные стандарты без необходимости. А потом при приемке возникают споры. Замена на ГОСТ 25980-83 с аналогичными параметрами решает проблему. Но нужно согласовать замену. Просто так менять нельзя.
Еще нюанс — совместимость с рабочей средой. Некоторые опоры рассчитаны на масло. Другие на воду. Если в цеху есть эмульсия, нужно проверять стойкость резины. ГОСТ 25980-85 проверяет параметры. Химию тестируют отдельно. Не путайте методы.
Бюджет и организация закупок
Вопрос цены всегда стоит остро. Стоимость виброзащиты зависит от типа, материалов, грузоподъемности. Пружинные опоры дешевле резинометаллических. Но у них меньше демпфирование. Нужно находить баланс. Иногда дешевле купить дороже, но с лучшими характеристиками. Логистика съедает значительную часть бюджета.
Закупка партией выгоднее, чем поштучно. Но нужно точно рассчитать потребность. Остатки на складе — замороженные деньги. Если останется 50 опор, продать их потом сложно. Лучше заказать чуть меньше и добрать при необходимости. Расходы на хранение тоже считаем.
Условия поставки влияют на итоговую сумму. Самовывоз дешевле, но нужен транспорт. Доставка до объекта — расходы. Для удаленных площадок логистика может составлять до 30% от стоимости партии. Учитывайте это при выборе поставщика. Иногда местный дилер выгоднее столичного.
Расходы на монтаж и пусконаладку тоже считаем. Если опора требует сложной регулировки, это часы работы специалиста. Опоры с предустановленной жесткостью дороже при покупке, но дешевле в монтаже. Считайте полную стоимость владения, а не только цену в прайсе.
Инвестиции в качественную виброзащиту окупаются отсутствием простоев. Дешевая опора с браком встанет дороже из-за остановки линии. Бюджет должен включать резерв на непредвиденные расходы. Обычно 10-15% от сметы. Без вариантов.
Работа с поставщиками требует проверки. Запрашивайте отзывы, проверяйте репутацию. В виброзащите встречаются некачественные подделки. Предоплата 100% незнакомому поставщику — риск. Ищите условия с оплатой по факту или частичной предоплатой.
Факторы формирования стоимости
Из чего складывается цена опоры? Понимание структуры помогает торговаться.
- Материал корпуса и упругого элемента: сталь, резина, полиуретан.
- Точность изготовления и контроля жесткости.
- Грузоподъемность и диапазон регулировки.
- Климатическое исполнение и степень защиты.
- Объем партии и условия договора.
При больших объемах можно договариваться о скидке. Серийные поставки дешевле единичных. Но нужно планировать загрузку производства. В сезон спрос выше, цены могут расти. Планируйте закупки заранее, если возможно.
Сезонность тоже влияет. Весной и летом активизируется строительство и ремонт оборудования. Спрос на комплектующие растет. Зимой можно поймать скидки. Экономия может составить до 10-15%, если спланировать.
Практические рекомендации инженерам
На основе опыта работы с ГОСТ 25980-83 сформулируем советы. Для тех, кто подбирает, принимает или эксплуатирует виброзащиту. Ошибки здесь дорого стоят. Лучше учесть нюансы заранее.
Требуйте данные. Не принимайте на веру заверения поставщика о высокой эффективности. В коммерческом предложении и паспорте на изделие должны быть четко указаны все параметры из номенклатуры ГОСТ 25980-83. Динамическая жесткость в рабочем диапазоне частот, коэффициент демпфирования, допуски.
Учитывайте условия эксплуатации. Уточняйте у производителя, как меняются характеристики виброизоляторов при температурных перепадах. Контакте с маслами и эмульсиями. Станок может быть установлен в неотапливаемом цеху или рядом с моечной машиной.
Проводите выборочный входной контроль. Даже у проверенного поставщика возможен брак. Наличие простого стенда для проверки статической жесткости окупится с лихвой. Предотвратит установку некондиционных опор под критичное оборудование.
Смотрите на упаковку и маркировку. Каждый виброизолятор должен быть промаркирован типом, датой выпуска и номером партии. Это необходимо для прослеживаемости. И в случае выявления дефектов.
Для конструкторов. Закладывайте запас по грузоподъемности. Не ставьте опору впритык. Запас 10-20% компенсирует неравномерность нагрузки. И старение материала. Резина со временем проседает.
Для снабженцев. Не гонитесь за самой низкой ценой. Дешевая опора может иметь скрытые дефекты. Проверка поставщика обязательна. Запрашивайте образцы для независимых тестов. Это страхует от брака. Расходы на тесты меньше расходов на рекламацию.
Внедрение и следование требованиям ГОСТ 25980-83 — инвестиция в надежность. Стандарт позволяет отсеять некачественные изделия. Спрогнозировать поведение в системе. Избежать аварий. Безопасность не может быть дешевой. И всё.
Вопросы по применению стандарта возникают часто. Разберем некоторые без лишней воды.
Можно ли использовать опоры для динамических нагрузок? Да, если параметры рассчитаны на этот режим. Статическая жесткость не равна динамической. Требуйте данные по динамике.
Как часто проверять состояние опор? Зависит от условий. При стабильной работе — раз в год. При вибрации, ударах, агрессивной среде — чаще. Ведите журнал проверок. Это поможет выявить износ до отказа.
Что делать, если опора просела? Менять. Восстановить свойства резины нельзя. Пружину можно заменить, но лучше менять узел целиком. Иначе жесткость будет разной.
Можно ли красить опоры? Только специальными красками, не влияющими на свойства резины. Обычная краска может содержать растворители, которые разрушат резину. Уточняйте у производителя.
В сухом остатке. ГОСТ 25980-83 — рабочий инструмент. Знание его нюансов отличает профессионала. Не ленитесь изучать паспорт изделия. Там скрыта информация о реальном качестве. Удачи в работе.
