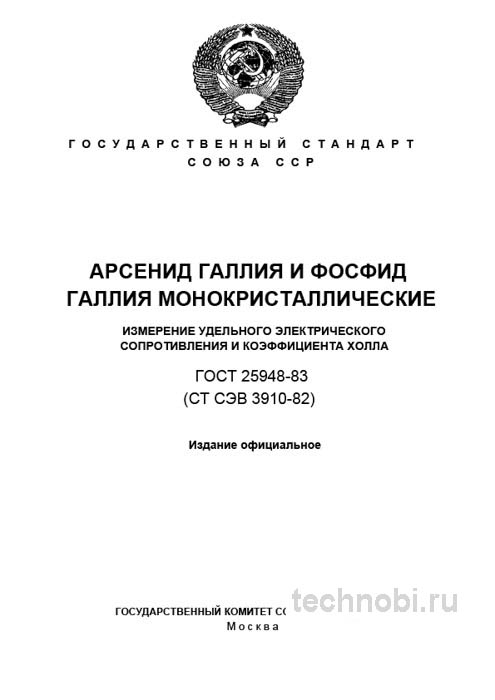

ГОСТ 25948-83: Арсенид Галлия и Фосфид Галлия - Разбор и Методика Измерений

Назначение и область применения стандарта

ГОСТ 25948-83 создан для решения конкретной задачи. Установление единой, строгой методики определения ключевых электрофизических параметров монокристаллов. Речь идет об удельном электрическом сопротивлении и коэффициенте Холла. Эти параметры являются исчерпывающими характеристиками для определения типа проводимости. N или P. Концентрации основных носителей заряда и их подвижности. Без этих данных невозможно спроектировать прибор.

Область применения стандарта охватывает широкий спектр задач. Входной контроль сырья от поставщиков. Монокристаллические слитки и пластины. Нельзя принимать материал без проверки. Процессный контроль на этапах изготовления эпитаксиальных структур и готовых приборов. Приемо-сдаточные испытания готовой продукции. Проведение научно-исследовательских работ по разработке новых составов и технологий легирования.

Важно понимать, что стандарт не просто рекомендует, а предписывает. Единая методика позволяет сравнивать результаты разных лабораторий. Если одна лаборатория меряет по одному, другая по-другому — данные несопоставимы. Это фундаментальная ошибка в организации производства. Встречали случаи, когда партии браковали из-за разночтений в методиках. Пересортица и простои.

Стандарт применяется для монокристаллических материалов. Поликристаллы или аморфные структуры требуют других подходов. Это важно учитывать при заказе испытаний. Не всякий материал можно тестировать по 25948-83. Иногда нужны другие методы. Но об этом позже.

Для инженера знание этого стандарта — признак квалификации. Умение подготовить образец, провести тест, оценить результат. Это отличает специалиста от просто исполнителя. На объекте под Новосибирск проверяли партию пластин. Протокол был в порядке, но методика нарушена. Выяснилось, что магнитное поле было слабее нормы. Партию забраковали. Экономия на качестве могла стоить дорого.

Данные по параметрам используются для расчетов. Конструкторы закладывают свойства материала с учетом условий эксплуатации. Если не учесть удельное сопротивление, прибор может не заработать. Или работать нестабильно. Это фундаментальная ошибка проектирования. Встречали случаи, когда узлы пересчитывали уже после появления рекламаций.

Применение стандарта не ограничивается только силовой электроникой. Оптоэлектроника, СВЧ-приборы, датчики — все это требует точных данных. Но методика может иметь нюансы. Всегда смотрите на конкретные ТУ изделия. ГОСТ дает общую рамку, детали уточняются в документации на продукт.

Важный нюанс, который не всегда очевиден при первом прочтении стандарта. Требования к магнитному полю. Стандарт предписывает использовать поле не менее 0,5 Тл. На практике часто сталкиваюсь с тем, что в лабораториях пытаются сэкономить и используют менее мощные магниты. Это приводит к значительному росту погрешности измерения малых коэффициентов Холла. Характерных для слаболегированных полупроводников. И всё.

Требования к образцам и контактам

Стандарт регламентирует геометрию образцов для измерений. Предусмотрено использование пластин или брусков. Но наиболее распространенной и предпочтительной формой является форма параллелепипеда или пластины с хорошо определимыми размерами. Ключевое требование — однородность материала. Отсутствие заметных градиентов легирования в объеме образца. Если материал неоднороден, измерения теряют смысл.

Для контактов предписано использовать индий или сплавы на его основе. Обеспечивающие омический характер контакта. Это критически важно для достоверности результатов. Неомический контакт вносит нелинейность. Искажает вольт-амперную характеристику. Данные становятся недостоверными. Точка.

Подготовка контактов — процесс, требующий навыка. Пайка индия — дело тонкое. На практике плохо пропаянный контакт — источник 90% ошибок при самостоятельных измерениях по этому ГОСТу. Обязательно проводите проверку на омичность. Перед основными измерениями. Это экономит время и нервы.

Геометрия образца важна. Размеры должны соответствовать чертежу. Погрешности обработки недопустимы. Неровные края могут исказить распределение тока. Образцы проверяют визуально перед тестом. Дефекты поверхности недопустимы. Трещины, сколы, загрязнения — брак. Такой образец не ставят в установку. Результат будет неверным.

Оборудование для измерений специализированное. Источник постоянного тока, вольтметр, магнит. Стандарт детально прописывает требования к стабильности источника. Пульсации тока недопустимы. Они вносят шум в измерения. Вольтметр должен быть чувствительным. Особенно для слаболегированных материалов. Магнит должен обеспечивать нужную индукцию. Без вариантов.

Кондиционирование образцов перед испытанием обязательно. Выдержка при комнатной температуре. Стандарт предписывает проводить измерения при комнатной температуре, но не оговаривает точный диапазон. Установите его внутренним регламентом. Например, 23±1°C. Так как удельное сопротивление сильно зависит от температуры. Резкие перепады искажают результат.

Хранение образцов до испытаний тоже регламентировано. Нельзя держать их во влажной среде. Окисление контактов изменит сопротивление. Нельзя подвергать ударам. Микротрещины могут расшириться. Все это влияет на чистоту эксперимента. В хорошей лаборатории образцы хранят в инертной среде или вакууме.

Валидируйте измерительную установку с помощью эталонных образцов. Без этого вся работа теряет смысл. Эталон должен быть поверен. Если установка врет, все данные — мусор. Проверяли в лаборатории. Сдвиг калибровки на 5% привел к браку всей партии пластин. Затраты на метрологию окупились предотвращением убытков.

Методика измерений и метод Ван дер Пау

В основе методики лежит классический метод Ван дер Пау. Его суть заключается в измерении напряжений и токов на контактах. Расположенных на периферии образца произвольной, но достаточно симметричной формы. Это универсальный метод. Позволяет работать с образцами сложной геометрии. Но требует точности.

Стандарт детально прописывает схему коммутации измерительных контактов. Нельзя менять контакты местами произвольно. Порядок важен. Требования к стабильности источника постоянного тока. Порядок компенсации термо-ЭДС и других побочных эффектов. Термо-ЭДС может быть сравнима с измеряемым сигналом. Ее нужно учитывать. Иначе погрешность будет огромной.

Формулы для расчета удельного сопротивления и коэффициента Холла с учетом поправочного фактора Ван дер Пау. Который зависит от геометрии образца. Для бесконечной пластины коэффициент один. Для конечных образцов — свой. Нужно считать правильно. Ошибка в формуле — ошибка в результате. А результат влияет на приемку.

Процесс измерения состоит из нескольких стадий. Подготовка образца. Нанесение контактов. Сушка. Установка в магнитное поле. Подача тока. Измерение напряжения. Перепайка контактов или коммутация. Повторение измерений. Обработка данных. Каждый этап важен. Пропуск этапа ведет к браку.

Измерение удельного электрического сопротивления. Пропускаем ток через две контактные пары. Измеряем напряжение на двух других. Меняем полярность. Меняем контакты. Делаем серию измерений. Усредняем результат. Это позволяет исключить влияние контактных сопротивлений и термо-ЭДС. Точность растет.

Измерение коэффициента Холла. Включаем магнитное поле. Меняем направление поля. Меняем направление тока. Измеряем холловское напряжение. Оно мало. Часто микровольты. Нужен чувствительный вольтметр. Экранирование от помех обязательно. Фон сети может заглушить сигнал.

Расчет концентрации носителей заряда. Производится по коэффициенту Холла. Знак коэффициента указывает на тип проводимости. Плюс — дырочная. Минус — электронная. Ошибка здесь — критический брак. Нельзя перепутать тип проводимости. Прибор не заработает.

Расчет подвижности носителей заряда. Производится по удельному сопротивлению и концентрации. Подвижность показывает, как быстро носители движутся в поле. Важный параметр для быстродействия приборов. Чем выше подвижность, тем быстрее прибор. Но выше и требования к материалу.

На практике часто сталкиваюсь с ситуацией, когда лаборатория не компенсирует термо-ЭДС. Результат плавает при изменении температуры в комнате. Утром одно значение, вечером другое. Это недопустимо. Нужна стабилизация климата в лаборатории. Или автоматическая компенсация в установке.

Обработка данных требует внимательности. Исключают выбросы. Если один замер резко отличается от соседних без причины, его могут отбросить. Но только если есть техническое обоснование. Сбой прибора, помеха. Просто так удалять точки нельзя. Это фальсификация.

Протокол испытаний должен быть полным. Геометрия образца, сила тока, индукция поля, температура. Марка материала, номер партии. Без этих данных протокол не имеет силы. При приемке проверяйте каждый пункт. Ошибка в цифре температуры делает весь документ бесполезным. Потраченные деньги и время.

Приемка и контроль качества

Процедура приемки партии монокристаллов или пластин по ГОСТ 25948-83 должна быть строго регламентирована внутренней инструкцией предприятия. Нельзя принимать на веру заверения поставщика. Нужны факты. Протоколы. Измерения.

Раз за разом при приемке мы проверяем не только конечные цифры в паспорте поставщика. Но и соответствие методики измерения заявленной в стандарте. Запросите у поставщика протокол испытаний. В котором должны быть указаны конкретные данные. Не просто итоговые числа, а процесс.

Первый тест — визуальный. Осматриваем каждую пластину в партии. Ищем сколы, трещины, загрязнения. Особое внимание контактным площадкам. Если они окислены — измерения будут неверны. Такое отбраковываем сразу.

Второй тест — проверка контактов. Проверяем омичность. Снимаем вольт-амперную характеристику. Она должна быть линейной. Если есть изгиб — контакт неомический. Перепаиваем. Или бракуем образец. Без вариантов.

Третий тест — само измерение. Проводим серию замеров. Сравниваем с паспортом. Отклонение сверх допуска — основание для отбраковки. Допуски обычно около 5-10%. Но для ответственных приборов требуют точнее.

Наиболее вероятные дефекты, которые можно выявить:

• Неоднородность легирования. Проявляется в значительном разбросе значений при измерении в разных точках пластины. Требует выборочного контроля нескольких образцов из одной партии.
• Некорректный тип проводимости. Знак коэффициента Холла должен однозначно указывать на n- или p-тип. Ошибка здесь — критический брак.
• Неомические контакты. Выявляются по нелинейности вольт-амперной характеристики. Если поставщик их не обеспечил, его данные недостоверны.
• Загрязнение поверхности. Пыль, окислы. Влияют на контактное сопротивление. Нужно очищать перед тестом.
• Трещины в объеме. Могут не быть видны снаружи. Проявляются при измерении как скачки сопротивления.

Документальное сопровождение обязательно. Паспорт на каждую партию. Протокол испытаний с фактическими значениями. Сверяем цифры. Если в протоколе одно, а на стенде другое — вопрос к поставщику. Без документов материал считается непроверенным.

Хранение до монтажа тоже влияет на качество. Пластины должны лежать в упаковке, в сухом помещении. Влажность, перепады температур — все это может повредить материал. При приемке осматриваем упаковку. Если она повреждена — повышенное внимание при тестах.

Важно проверять не только новые пластины. Но и те, что были на складе. Материал может деградировать. Не ставьте просроченные пластины на ответственное производство. Экономия сомнительная. Расходы на брак будут выше.

Сравнение с аналогичными нормативами

ГОСТ 25948-83 не существует в вакууме. Его часто путают или рассматривают в связке с другими стандартами на полупроводниковые материалы. Ключевое отличие — узкая специализация на двух конкретных соединениях. И на двух конкретных параметрах, измеряемых строго определенным методом.

ГОСТ 23259-78 — это общие технические условия на монокристаллы. Кремний, арсенид галлия и др. Рамочный стандарт. Задает общие требования к качеству. Но не методику измерений конкретных параметров. ГОСТ 25948-83 глубже. Он про измерения.

ГОСТ 15130-86 сфокусирован на другом материале — кремнии. Пластины полупроводниковые кремниевые. Методы измерения удельного электрического сопротивления. Методы могут совпадать. Но материал другой. Свойства разные. Нельзя применять методы для кремния к арсениду без проверки.

Сведем данные в таблицу для наглядности.

Как видно из таблицы, ГОСТ 25948-83 является специализированным и глубоко проработанным стандартом именно для измерительной процедуры. В то время как ГОСТ 23259-78 — это общий документ, задающий рамки. А ГОСТ 15130-86 сфокусирован на другом материале.

Европейские аналоги по ASTM тоже встречаются. Часто имеют схожие принципы. Но могут отличаться требованиями к магнитному полю или температуре. Для экспорта нужно проверять соответствие. Иначе продукцию не примут за рубежом. Это вопрос логистики и репутации.

На практике часто сталкиваюсь с ситуацией, когда проектировщики закладывают иностранные стандарты без необходимости. А потом при приемке возникают споры. Замена на ГОСТ 25948-83 с аналогичными параметрами решает проблему. Но нужно согласовать замену. Просто так менять нельзя.

Еще нюанс — точность оборудования. Импортные установки могут быть точнее. Но дороже. Цена ошибки при выборе оборудования высока. Нужно считать бюджет лаборатории. Иногда отечественное оборудование с доработкой выгоднее. Но требует квалификации.

Практические рекомендации инженерам и технологам

На основе многолетнего опыта работы с данным стандартом позволю дать несколько конкретных рекомендаций. Для тех, кто проводит измерения или использует их результаты. Ошибки здесь дорого стоят. Лучше учесть нюансы заранее.

При приемке товара первым делом требуйте не только сертификата с цифрами. Но и развернутого протокола измерений. Его отсутствие — повод усомниться в компетентности поставщика. Протокол должен показывать, как меряли. А не только что получилось.

Обратите внимание на подготовку контактов. Пайка индия — процесс, требующий навыка. На практике плохо пропаянный контакт — источник 90% ошибок при самостоятельных измерениях по этому ГОСТу. Обязательно проводите проверку на омичность. Перед основными тестами.

Контролируйте температуру. Стандарт предписывает проводить измерения при комнатной температуре, но не оговаривает точный диапазон. Установите его внутренним регламентом. Например, 23±1°C. Так как удельное сопротивление сильно зависит от температуры. Стабильность климата в лаборатории — залог точности.

Валидируйте измерительную установку с помощью эталонных образцов. Без этого вся работа теряет смысл. Эталон должен быть поверен. Регулярно проверяйте калибровку. Раз в год или чаще. Зависит от интенсивности работы.

Для слаболегированных материалов убедитесь, что в вашей установке используется достаточно чувствительный вольтметр. И достаточно мощный магнит, как того требует стандарт. Слабое поле не выявит малые коэффициенты Холла. Результат будет нулевым. А материал бракованным.

Для конструкторов. Закладывайте допуски на разброс параметров. Материал не идеален. Всегда есть вариации. Учитывайте это в расчетах. Запас по параметрам компенсирует неоднородность.

Для снабженцев. Не гонитесь за самой низкой ценой материала. Дешевый полупроводник может иметь скрытые дефекты. Проверка поставщика обязательна. Запрашивайте образцы для независимых тестов. Это страхует от брака. Расходы на тесты меньше расходов на рекламацию.

Внедрение и следование требованиям ГОСТ 25948-83 — инвестиция в надежность. Стандарт позволяет отсеять некачественные материалы. Спрогнозировать поведение в приборе. Избежать отказов. Безопасность не может быть дешевой. И всё.

Вопросы по применению стандарта возникают часто. Разберем некоторые из них без лишней воды.

Можно ли использовать метод для тонких пленок? Да, если толщина известна точно. Метод Ван дер Пау работает для плоских образцов. Но нужно учитывать толщину в формулах. Иначе сопротивление будет неверным.

Сколько образцов нужно для статистики? Обычно минимум 3 на одну партию. Чтобы построить доверительный интервал. Один образец не показателен. Разброс свойств материала всегда есть. Нужно видеть среднее значение и разброс.

Можно ли ускорить измерение нагревом? Нет. Температура нормирована. Нагрев изменит свойства материала. Результат будет неверным. Соблюдайте режим 23±1°C. Это критично.

Что делать, если результат пограничный? Проводить дополнительные тесты. Увеличивать выборку. Проверять контакты. Если есть сомнения — брак. В ответственных узлах компромиссы недопустимы. Риск отказа слишком велик.

В сухом остатке. ГОСТ 25948-83 — мощный инструмент. Знание его нюансов отличает профессионала. Не ленитесь изучать протоколы. Там скрыта информация о реальном качестве материала. Удачи в работе.
