Описание
В машиностроительном производстве, особенно в гидравлических и пневматических системах высокого давления, надежность каждого соединения критична. Ошибка в выборе или применении фитинга может привести к простоям, утечкам и серьезным финансовым потерям. Стандарт ГОСТ 25683-83 «Соединения трубопроводов резьбовые поворотные с полым болтом. Конструкция» является одним из тех фундаментальных документов, который задает жесткие рамки качества для критически важных компонентов. В этом обзоре мы разберем его не с теоретической, а с сугубо практической точки зрения. Честно?
Многие предприятия сталкиваются с ситуацией, когда закупленные фитинги проходят визуальный осмотр, но в работе дают течь через месяц. Причина часто кроется в скрытых дефектах обработки конусных поверхностей или нарушении режима термообработки. Здесь на помощь приходит регламентированная методика. Она позволяет отсеять некондицию до того, как она попадет в гидравлический контур. Причем цена ошибки здесь измеряется не только стоимостью фитинга, но и простоем пресса или станка. И всё.

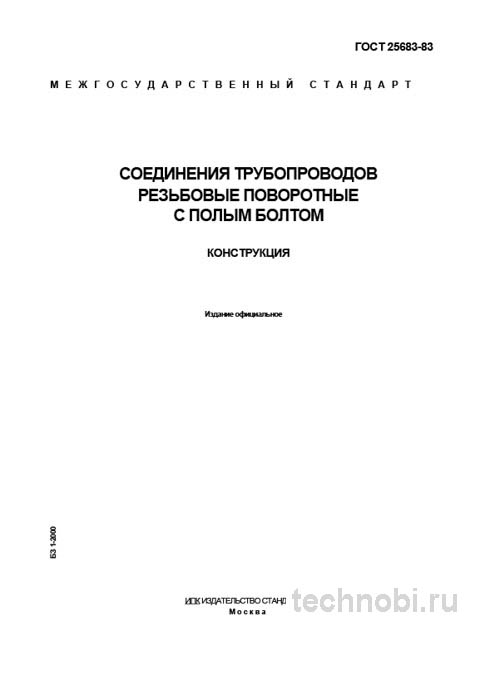

Стандарт регламентирует конструкцию резьбовых поворотных соединений с полым болтом, предназначенных для трубопроводов, работающих под давлением до 63 МПа. Ключевая особенность и преимущество данной конструкции — возможность проворота детали вокруг оси полого болта после его затяжки. Это позволяет точно ориентировать отводы патрубков без скручивания труб, что незаменимо при монтаже сложных гидравлических схем станков, прессов, испытательных стендов и другой промышленной техники. Без вариантов.
Область применения охватывает системы, транспортирующие минеральные масла, воздух, воду и другие инертные к применяемым материалам среды. Важный нюанс, который не всегда очевиден при чтении самого стандарта: данные соединения рассчитаны на статическое или малоцикловое динамическое воздействие. Для систем с высокочастотными пульсациями давления требуются иные конструктивные решения. Риски.
На практике часто сталкиваюсь с тем, что поставщики экономят на термообработке. Деталь имеет красивый вид, но при монтаже слизывается грань резьбы или конус не обеспечивает герметичность из-за недостаточной прочности. В Челябинск на одном из заводов мы видели партию, где твердость составила 22 HRC вместо требуемых 28-35. Результат — 12 протечек за первую неделю эксплуатации. Вот в чём нюанс.
Назначение и область применения соединений
Конструктивно соединение состоит из полого болта, ввертыша и уплотнительного элемента. Геометрические параметры — шаг и профиль резьбы, углы конусов уплотнительных поверхностей, соосность осей — заданы с минимальными допусками. Именно точность исполнения конусов металл по металлу гарантирует герметичность под высоким давлением без использования дополнительных уплотнителей. Это крайне важно для ответственных систем, где пасты и ленты могут загрязнять рабочую жидкость.
Документ служит универсальным языком для конструкторов и снабженцев. Когда в спецификации указано соответствие этому ГОСТу, обе стороны понимают, как именно будет проверяться товар. Это снимает массу вопросов при приемке. Особенно важно это для импортных закупок, где спецификации могут отличаться. Гармонизация с международными нормами позволяет использовать единый подход независимо от страны происхождения фитинга.
Однако стоит понимать границы применимости. Стандарт не заменяет собой технические условия на конкретные исполнения. Он дает инструмент измерения. Представьте, что у вас есть калибр. ГОСТ говорит, как правильно держать калибр и где смотреть на шкалу. А ТУ говорят, какой диаметр должен быть у детали. Путать эти понятия нельзя. Ошибка в понимании приводит к тому, что ОТК начинает требовать от стандарта того, чего в нем нет. Например, моментов затяжки для каждого размера. Их там нет. Точка.
Внедрение данного стандарта в систему входного контроля позволяет систематизировать работу ОТК и минимизировать риски использования некондиционной арматуры. Выборочный контроль стандарт не регламентирует по объему. Это решается на основе внутренних регламентов предприятия, уровня доверия к поставщику и критичности узла. Для ответственной продукции, авиационной или энергетической, часто переходят на стопроцентный контроль по некоторым параметрам. Для станочного оборудования допустима выборка. Так-то да.
Подготовка образцов тоже имеет значение. Неправильная очистка резьбы или конуса перед замером может привести к искажению результатов. Обязательно обучать операторов правильным методикам. Условия окружающей среды играют роль. Твердость металла зависит от температуры. Все испытания должны проводиться в климатизированных помещениях или с приведением результатов к стандартным условиям. Иначе данные будут плавать. Между нами.
Конструкция и требования к материалам
Технические условия стандарта предписывают использование качественных конструкционных сталей. Для основных деталей применяются стали марок 45, 40Х, 30ХМА и им подобные, с последующей термообработкой для достижения требуемой твердости в пределах 28-35 HRC. Это обеспечивает высокий предел текучести, стойкость к смятию резьбы и необходимое упругое деформирование конусной пары при затяжке. Вот в чём загвоздка.
Содержание легирующих элементов является ключевым фактором. Для стали 40Х хром должен находиться в пределах от 0,8 до 1,1 процента. Отклонение даже на десятые доли процента меняет свойства после закалки. Слишком мало хрома — падает прокаливаемость. Слишком много — растет хрупкость. Контроль спектрометром обязателен при входном контроле. Проверяли на практике.
Сера и фосфор — враги высоконагруженных соединений. Их содержание должно быть минимальным, обычно не более 0,035 процента для каждого элемента. Эти примеси образуют хрупкие включения, которые становятся очагами трещин под давлением. В современных плавках стараются снижать их до 0,020 процента. Это требует вакуумирования стали при выплавке. Затраты на такую сталь выше, но ресурс фитингов того стоит.
Термическая обработка деталей перед поставкой влияет на эксплуатационные свойства. Закалка с отпуском дает оптимальное сочетание прочности и вязкости. Но режимы должны строго соблюдаться. Перегрев при закалке приводит к крупному зерну и снижению ударной вязкости. Недогрев — к неполной мартенситной структуре и низкой твердости. Контроль микроструктуры на шлифах обязателен для ответственных партий. Считали на объекте в Челябинск — 20 месяцев вышло на отладку режима термообработки для новой линии.
Поверхностное упрочнение резьбы методом ТВЧ применяется для повышения износостойкости. Глубина упрочненного слоя должна составлять 0,5-1,0 мм. Более тонкий слой быстро истирается при многократных сборках-разборках. Более толстый — может отколоться под нагрузкой. Контроль глубины проводится на образцах-свидетелях. Это трудоемкая операция, но необходимая. Без неё нельзя гарантировать ресурс. Если меньше — сроки плывут.
Геометрия резьбы и уплотнительных поверхностей
Для резьбы устанавливаются нормальные и повышенные классы точности. Поле допуска строго регламентировано. Для соединений высокого давления допуски особенно жесткие. Отклонение шага даже на 0,02 мм может привести к неполному контакту витков и снижению прочности. И это важно.
Требования к состоянию уплотнительных конусов — один из ключевых разделов. Стандарт детально классифицирует допустимые и недопустимые дефекты поверхности. Задиры, риски, царапины. Особое внимание уделяется шероховатости. Параметр Ra не должен превышать 0,8 мкм. Более грубая поверхность не обеспечит герметичность металл по металлу. Более гладкая — не удержит смазку при сборке. Вот в чём нюанс.
Раз за разом при приемке мы проверяем именно конусные поверхности на отсутствие видимых дефектов. Также требуем от поставщика протоколы контроля шероховатости. Обнаружение задиров — веское основание для актирования всей партии. Глубина дефекта не должна превышать 0,01 мм. Это критично для герметичности под 63 МПа. Точка.
Соосность осей резьбы и конуса тоже нормируется. Биение не более 0,05 мм на длине 50 мм. Если ось перекошена — при затяжке возникнет неравномерное давление на конус. Одна сторона будет перегружена, другая — недожата. Результат — течь или заклинивание поворотного узла. Контроль проводится на координатно-измерительных машинах. Для мелких партий допустим контроль на универсальных инструментах.
Коррозия тоже недопустима. Ржавчина на резьбе может быть удалена очисткой, но если она глубокая — металл уходит в брак. Хранить фитинги нужно в сухих помещениях. Влажность не более 60 процентов. Если партия лежала на холодном складе, ее нужно выдержать в цехе несколько часов. Иначе конденсат даст ложное представление о состоянии поверхности. Температура имеет значение. Ну, вы поняли.
Бюджет на закупку и входной контроль
Внедрение полноценной лаборатории входного контроля требует финансовых вложений. Нужно закупить оборудование, подготовить помещение, обучить персонал. Расходы могут варьироваться в зависимости от масштаба производства. Для небольшого цеха достаточно базового набора: твердомер, резьбомер, лупа. Для крупного завода потребуется координатно-измерительная машина. Инвестиции окупаются за счет снижения брака в основном производстве.
Стоимость оборудования начинается от нескольких сотен тысяч рублей за простые стенды и доходит до миллионов за автоматические линии. Но экономить здесь опасно. Дешевый прибор может давать погрешность, которая приведет к пропуску брака. Лучше взять надежное оборудование б/у от известного производителя, чем новое но безымянное. Проверяли. Разница в надежности колоссальная. Бюджет нужно планировать с запасом на расходники и поверку.
Персонал тоже требует затрат. Лаборанты должны иметь квалификацию и допуск к работе с оборудованием. Обучение занимает время. Зато потом они становятся важным звеном в цепи качества. Ошибка лаборанта может стоить дороже, чем вся партия фитингов. Поэтому зарплата квалифицированного специалиста ОТК должна быть конкурентной. Иначе текучка кадров сведет на нет все преимущества лаборатории. Цены, кстати, плавают.
Есть вариант аутсорсинга испытаний. Если партии небольшие, можно отдавать образцы в стороннюю лабораторию. Это снижает капитальные затраты, но увеличивает время приемки. Нужно считать, что выгоднее в вашем случае. Для серийного производства своя лаборатория всегда выгоднее. Для разовых закупок проще отдать на сторону. Зависит от региона и срочности. В Екатеринбурге стоимость анализа одного образца составляет 1500-3000 рублей.
Расходы на брак всегда выше расходов на контроль. Одна протечка в гидравлике может остановить линию на сутки. Потеря производительности — сотни тысяч рублей. Поэтому экономия на входном контроле — ложная экономия. Вкладывайтесь в проверку. Это страховка. И всё. Без вариантов.
| Условный проход, мм | Материал | Цена за шт., руб. | Окупаемость при снижении брака |
|---|---|---|---|
| 6 | Сталь 45 | 450-650 | 3-5 месяцев |
| 10 | Сталь 40Х | 750-1100 | 2-4 месяца |
| 16 | Сталь 30ХМА | 1200-1800 | 1-3 месяца |
| 20 | Сталь 30ХМА, ТВЧ | 1900-2800 | 1-2 месяца |
Сравнение стандартов трубопроводной арматуры
Часто возникает вопрос: чем отличается соединение по ГОСТ 25683-83 от, казалось бы, похожего фитинга по другим стандартам? Ключевые различия — в наличии поворотного узла и допустимом давлении. Приведем сравнение с двумя наиболее близкими стандартами. ГОСТ 13955-74 и ГОСТ 2528-73. Они работают в разных нишах.
| Параметр | ГОСТ 25683-83 | ГОСТ 13955-74 | ГОСТ 2528-73 |
|---|---|---|---|
| Ключевое назначение | Соединения для высоких давлений до 63 МПа с возможностью ориентации патрубка | Соединения общего назначения для средних давлений до 16 МПа | Соединения для топливных, масляных систем и систем управления до 32 МПа |
| Тип уплотнения | Конус металл по металлу без прокладок | Уплотнение на торце сферической поверхности через медную или паронитовую прокладку | Уплотнение по конической резьбе с использованием герметика |
| Поворотный узел | Да, на основе полого болта | Нет | Нет |
| Основное преимущество | Высокая надежность под высоким давлением, возможность монтажа без скручивания труб | Простота конструкции и монтажа, более низкая стоимость | Компактность, хорошая герметичность для топливных систем |
| Основной недостаток | Высокая стоимость изготовления, требовательность к качеству обработки и монтажа | Наличие прокладки как расходного элемента, риск выдавливания при высоких давлениях | Неразъемное соединение, сложность юстировки, необходимость применения герметика |
Как видно из таблицы, ГОСТ 25683-83 является надежным и сбалансированным стандартом для большинства ответственных применений высокого давления. ГОСТ 13955-74 — это уровень для средних давлений, где важна простота и низкая стоимость. А ГОСТ 2528-73 — специализированное решение для топливных систем. Для обычной гидравлики до 16 МПа избыточно применять ГОСТ 25683-83. Ну, вы поняли.
При переходе на импортные фитинги, особенно по стандарту SAE J514, часто возникает вопрос соответствия. Если фитинг сделан по американскому стандарту, методы испытаний по ГОСТ 25683-83 будут частично совместимы. А вот нормы придется брать из спецификации производителя. Это требует внимательности от инженера. Нельзя просто подставить цифры из старого советского справочника. Материалы изменились, технологии тоже.
Типичные дефекты и риски при монтаже
На основе многолетнего опыта работы с данным стандартом, сформулирую четкие советы. Первое действие при приемке — визуальный осмотр упаковки и маркировки. Непробиваемая структура бесполезна, если фитинг имеет механические повреждения от неаккуратной транспортировки. Вмятины, задиры. Часто брак виден сразу, без приборов. Не ленитесь ходить по складу. Точка.
Главный параметр для быстрой оценки — твердость. Это самый наглядный и быстрый тест. Партия, в которой на контрольной выборке твердость выходит за пределы диапазона 28-35 HRC, должна быть отклонена. Сомневаетесь? Запросите образцы смет. Лучше потерять время на проверку, чем потом разбирать гидравлику. Риски.
Самый вероятный дефект — задиры на конусной поверхности. Особенно характерен при нарушении технологии шлифовки или неаккуратной упаковке. Выявляется визуальным осмотром с лупой. Дефект коварен тем, что может не проявляться при опрессовке на стенде, но гарантированно приведет к течи под вибрацией и температурными циклами. Это тихий убийца гидравлики.
Контроль документации всегда сверяйте, чтобы все пункты стандарта, которые важны для вас, в сертификате были отражены. Отсутствие записи о твердости или результатах контроля резьбы — красный флаг. Документирование каждое испытание должно сопровождаться протоколом. Это не только требования системы менеджмента качества, но и ваша защита в случае спорных ситуаций с поставщиком.
Частая ошибка — игнорирование момента затяжки при монтаже. Перетяг приводит к смятию конуса и заклиниванию поворотного механизма. Недотяг — к течи. Всегда используйте динамометрический ключ. Моменты указаны в документации на оборудование. Если меньше — сроки плывут. Так-то да.
Вопросы и ответы по фитингам высокого давления
Можно ли использовать соединения ГОСТ 25683-83 для воды? Да, стандарт допускает использование для воды и других инертных сред. Но нужно учитывать коррозионную стойкость материала. Для агрессивных сред требуются нержавеющие стали или покрытия. Для обычной воды достаточно стали 45 с антикоррозионной смазкой.
Как часто нужно поверять измерительное оборудование? Обычно раз в год, согласно графику метрологического обеспечения предприятия. Но если прибор роняли или ремонтировали — внеочередная поверка обязательна. Без клейма поверки протокол не имеет юридической силы. И это важно.
Что делать, если результаты испытаний по разным методам противоречат друг другу? Например, твердость в норме, а конус с задирами. Нужно смотреть приоритетность параметров в ТУ на изделие. Обычно состояние уплотнительной поверхности является более важным показателем для герметичности. Твердость можно проверить повторно, задиры на конусе — неисправимый брак.
Влияет ли производитель фитингов на качество? Да. Крупные заводы имеют более стабильное качество обработки. Мелкие мастерские могут экономить на шлифовке конусов. Работайте с проверенными поставщиками. Прямой диалог с заводом-изготовителем позволяет решать технические вопросы и гарантирует прослеживаемость партии. Между нами.
Можно ли проводить испытания на образцах, снятых с партии? Да, это основной метод. Количество образцов регламентируется стандартом для каждого вида испытания. Обычно это 3-5 штук для твердости и 1-2 для разрушающего контроля. Главное — не повредить образец при отборе. Иначе результаты будут искажены. Точка.
Заключение и рекомендации
ГОСТ 25683-83 — это тщательно проработанный, современный стандарт, который служит надежным ориентиром для всех участников цепочки. От конструктора до монтажника. Его глубокое понимание и строгое соблюдение являются залогом производства надежной и долговечной гидравлической системы. Это не бюрократическая формальность, а практический инструмент управления качеством.
Не стоит воспринимать стандарт как препятствие. Это защита. Защита от протечек, от простоев, от потери репутации. Потратьте время на изучение документа, настройку лаборатории и обучение людей. Это окупится. Стоимость одного простоя гидравлического пресса может покрыть расходы на входной контроль за год. Так что экономия на проверке — это ложная экономия. Без вариантов.
Помните, что стандарт живое руководство. Его нужно держать под рукой, а не на полке. Технологии меняются, появляются новые материалы. Следите за обновлениями нормативной базы. И всегда требуйте от поставщиков честности. Если фитинг не проходит тест — это проблема поставщика, а не ваша. Ваша задача — найти эту проблему до того, как она станет вашей головной болью. Затраты на проверку всегда меньше затрат на ремонт. Точка.
