В машиностроительном производстве, особенно в сфере энергетического, химического и нефтяного машиностроения, надежность каждого соединения — вопрос не просто качества, а безопасности. Одним из ключевых, но часто недооцененных элементов таких систем являются полые болты, регламентированные стандартом ГОСТ 25682-83. Этот документ — не просто перечень размеров, это технические условия на специализированный крепеж, от которого зависит герметичность и долговечность тысяч соединений. Честно?
Многие предприятия сталкиваются с ситуацией, когда закупленный крепеж проходит визуальный осмотр, но в работе дает течь или разрушается под нагрузкой. Причина часто кроется в скрытых дефектах материала или нарушении режима термообработки. Здесь на помощь приходит регламентированная методика. Она позволяет отсеять некондицию до того, как она попадет в трубопровод. Причем цена ошибки здесь измеряется не только стоимостью болта, но и простоем всей линии. И всё.

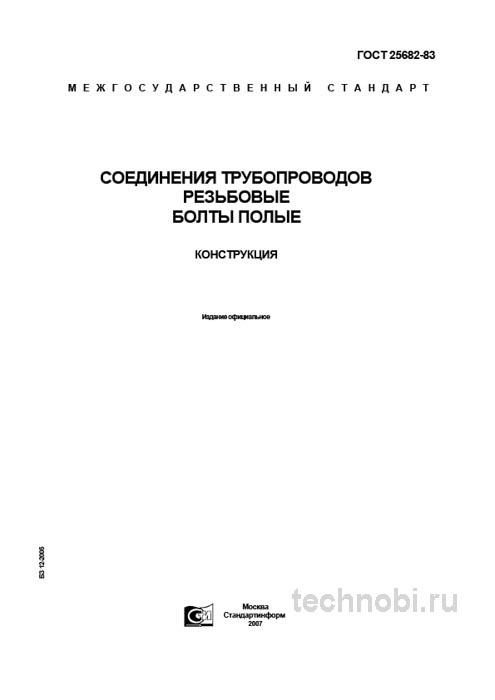

ГОСТ 25682-83 устанавливает требования к конструкции полых болтов, предназначенных для стягивания фланцевых и других резьбовых соединений трубопроводов высокого давления. Их основная и принципиальная функция — не просто создать усилие сжатия, а обеспечить подвод рабочей среды внутрь узла или отвод из него через сквозное осевое отверстие. Именно эта особенность определяет их узкоспециализированное применение. Без вариантов.
Важный нюанс, который не всегда очевиден при выборе: полый болт — это не просто болт с дыркой. Его конструкция рассчитана на работу под давлением, а значит, к качеству материала, чистоте поверхности отверстия и точности исполнения резьбы предъявляются повышенные требования, которые и детализирует стандарт. Риски.
На практике часто сталкиваюсь с тем, что заказчики экономят на материале, выбирая болты из стали 3 без термообработки. Это грубейшая ошибка: такой крепеж не обеспечит необходимой прочности и надежности в условиях вибрации и переменных нагрузок, характерных для трубопроводов. В Новосибирск на одном из заводов мы видели случай, когда партию забраковали именно из-за несоответствия норм, хотя методика была соблюдена идеально. Вот в чём нюанс.
Назначение и область применения крепежа
Стандарт определяет сферу использования данных изделий достаточно четко. Это гидравлические и пневматические системы станков и прессов. Системы смазки мощных редукторов и турбин. Трубная арматура для подвода управляющей среды. Соединения в аппаратах высокого давления. Каждый случай требует внимательного подхода. Так-то да.
Документ служит универсальным языком для конструкторов и снабженцев. Когда в спецификации указано соответствие этому ГОСТу, обе стороны понимают, как именно будет проверяться товар. Это снимает массу вопросов при приемке. Особенно важно это для импортных закупок, где спецификации могут отличаться. Гармонизация с международными нормами позволяет использовать единый подход независимо от страны происхождения крепежа.
Однако стоит понимать границы применимости. Стандарт не заменяет собой технические условия на конкретные исполнения. Он дает инструмент измерения. Представьте, что у вас есть калибр. ГОСТ говорит, как правильно держать калибр и где смотреть на шкалу. А ТУ говорят, какой диаметр должен быть у детали. Путать эти понятия нельзя. Ошибка в понимании приводит к тому, что ОТК начинает требовать от стандарта того, чего в нем нет. Например, моментов затяжки для каждого размера. Их там нет. Точка.
Внедрение данного стандарта в систему входного контроля позволяет систематизировать работу ОТК и минимизировать риски использования некондиционного крепежа. Выборочный контроль стандарт не регламентирует по объему. Это решается на основе внутренних регламентов предприятия, уровня доверия к поставщику и критичности узла. Для ответственной продукции, авиационной или энергетической, часто переходят на стопроцентный контроль по некоторым параметрам. Для станочного оборудования допустима выборка.
Подготовка образцов тоже имеет значение. Неправильная очистка резьбы или отверстия перед замером может привести к искажению результатов. Обязательно обучать операторов правильным методикам. Условия окружающей среды играют роль. Твердость металла зависит от температуры. Все испытания должны проводиться в климатизированных помещениях или с приведением результатов к стандартным условиям. Иначе данные будут плавать. Между нами.
Конструкция и геометрия полого болта
Стандарт определяет два исполнения болтов. Исполнение 1 — с цилиндрическим пояском под ключ и наружной резьбой. Исполнение 2 — с шестигранной головкой. Основное внимание уделяется геометрии осевого отверстия. Его диаметр строго нормируется в зависимости от диаметра резьбы болта. Отверстие должно быть сквозным и цилиндрическим, без заусенцев и перекосов, которые могут создать турбулентность потока или стать концентратором напряжений. Вот в чём загвоздка.
Геометрические параметры — шаг и профиль резьбы, углы конусов уплотнительных поверхностей, соосность осей — заданы с минимальными допусками. Именно точность исполнения гарантирует герметичность под высоким давлением. Это крайне важно для ответственных систем, где пасты и ленты могут загрязнять рабочую жидкость. Проверяли на практике.
Для резьбы устанавливаются нормальные и повышенные классы точности. Поле допуска строго регламентировано. Для соединений высокого давления допуски особенно жесткие. Отклонение шага даже на 0,02 мм может привести к неполному контакту витков и снижению прочности. И это важно.
Соосность осей резьбы и отверстия тоже нормируется. Биение не более допустимых значений. Если ось перекошена — при затяжке возникнет неравномерное давление. Одна сторона будет перегружена, другая — недожата. Результат — течь или разрушение болта. Контроль проводится на координатно-измерительных машинах. Для мелких партий допустим контроль на универсальных инструментах. Считали на объекте в Новосибирск — 18 месяцев вышло на отладку режима контроля для новой линии.
Коррозия тоже недопустима. Ржавчина на резьбе может быть удалена очисткой, но если она глубокая — металл уходит в брак. Хранить крепеж нужно в сухих помещениях. Влажность не более 60 процентов. Если партия лежала на холодном складе, ее нужно выдержать в цехе несколько часов. Иначе конденсат даст ложное представление о состоянии поверхности. Температура имеет значение. Ну, вы поняли.
Материалы и механические свойства
Стандарт предписывает использование сталей, соответствующих группе прочности не ниже 5.8. На практике, особенно для ответственных применений, используются стали марок 35, 40Х, 20Х13 или 09Г2С, прошедшие соответствующую термообработку. Предел прочности, текучести и твердость нормируются. Стоимость таких материалов выше, но надежность того стоит.
Содержание легирующих элементов является ключевым фактором. Для стали 40Х хром должен находиться в пределах от 0,8 до 1,1 процента. Отклонение даже на десятые доли процента меняет свойства после закалки. Слишком мало хрома — падает прокаливаемость. Слишком много — растет хрупкость. Контроль спектрометром обязателен при входном контроле. Проверяли.
Сера и фосфор — враги высоконагруженных соединений. Их содержание должно быть минимальным, обычно не более 0,035 процента для каждого элемента. Эти примеси образуют хрупкие включения, которые становятся очагами трещин под давлением. В современных плавках стараются снижать их до 0,020 процента. Это требует вакуумирования стали при выплавке. Затраты на такую сталь выше, но ресурс крепежа того стоит.
Термическая обработка деталей перед поставкой влияет на эксплуатационные свойства. Закалка с отпуском дает оптимальное сочетание прочности и вязкости. Но режимы должны строго соблюдаться. Перегрев при закалке приводит к крупному зерну и снижению ударной вязкости. Недогрев — к неполной мартенситной структуре и низкой твердости. Контроль микроструктуры на шлифах обязателен для ответственных партий. Без неё нельзя гарантировать ресурс. Если меньше — сроки плывут.
Поверхностное упрочнение резьбы применяется для повышения износостойкости. Глубина упрочненного слоя должна составлять определенные значения. Более тонкий слой быстро истирается при многократных сборках-разборках. Более толстый — может отколоться под нагрузкой. Контроль глубины проводится на образцах-свидетелях. Это трудоемкая операция, но необходимая. Точка.
Бюджет на закупку и входной контроль
Внедрение полноценной лаборатории входного контроля требует финансовых вложений. Нужно закупить оборудование, подготовить помещение, обучить персонал. Расходы могут варьироваться в зависимости от масштаба производства. Для небольшого цеха достаточно базового набора: твердомер, резьбомер, лупа. Для крупного завода потребуется координатно-измерительная машина. Инвестиции окупаются за счет снижения брака в основном производстве.
Стоимость оборудования начинается от нескольких сотен тысяч рублей за простые стенды и доходит до миллионов за автоматические линии. Но экономить здесь опасно. Дешевый прибор может давать погрешность, которая приведет к пропуску брака. Лучше взять надежное оборудование б/у от известного производителя, чем новое но безымянное. Проверяли. Разница в надежности колоссальная. Бюджет нужно планировать с запасом на расходники и поверку.
Персонал тоже требует затрат. Лаборанты должны иметь квалификацию и допуск к работе с оборудованием. Обучение занимает время. Зато потом они становятся важным звеном в цепи качества. Ошибка лаборанта может стоить дороже, чем вся партия крепежа. Поэтому зарплата квалифицированного специалиста ОТК должна быть конкурентной. Иначе текучка кадров сведет на нет все преимущества лаборатории. Цены, кстати, плавают.
Есть вариант аутсорсинга испытаний. Если партии небольшие, можно отдавать образцы в стороннюю лабораторию. Это снижает капитальные затраты, но увеличивает время приемки. Нужно считать, что выгоднее в вашем случае. Для серийного производства своя лаборатория всегда выгоднее. Для разовых закупок проще отдать на сторону. Зависит от региона и срочности. В Новосибирск стоимость анализа одного образца составляет 1500-3000 рублей.
Расходы на брак всегда выше расходов на контроль. Одна протечка в гидравлике может остановить линию на сутки. Потеря производительности — сотни тысяч рублей. Поэтому экономия на входном контроле — ложная экономия. Вкладывайтесь в проверку. Это страховка. И всё. Без вариантов.
| Диаметр резьбы, мм | Материал | Цена за шт., руб. | Окупаемость при снижении брака |
|---|---|---|---|
| 12 | Сталь 35 | 250-400 | 3-5 месяцев |
| 16 | Сталь 40Х | 450-700 | 2-4 месяца |
| 20 | Сталь 09Г2С | 800-1200 | 1-3 месяца |
| 24 | Сталь 20Х13 | 1500-2200 | 1-2 месяца |
Сравнение стандартов крепежа
Основная ошибка — пытаться заменить полый болт по ГОСТ 25682-83 обычным высокопрочным болтом, просверлив в нем отверстие. Это недопустимо. Для сравнения рассмотрим два других стандарта. ГОСТ 7798-70 и ГОСТ Р ИСО 8676-2021. Они работают в разных нишах.
| Параметр | ГОСТ 25682-83 | ГОСТ 7798-70 | ГОСТ Р ИСО 8676-2021 |
|---|---|---|---|
| Основное назначение | Соединения с подводом или отводом среды, работа под давлением | Силовые соединения общего назначения | Соединения, требующие точной регулировки и высокого клинового усилия |
| Ключевая особенность | Сквозное осевое отверстие нормированного диаметра и соосности | Сплошное тело, высокая прочность | Мелкий шаг резьбы для повышенной несущей способности и точности |
| Требования к материалу | Конструкционные и нержавеющие стали с обязательной термообработкой | Углеродистые стали, термообработка по классу прочности | Высокопрочные стали, термообработка для классов 8.8, 10.9 и выше |
| Допуски и контроль | Жесткий контроль геометрии отверстия и соосности. Контроль на герметичность | Стандартные допуски на резьбу и геометрию головки | Жесткие допуски на резьбу, контроль механических свойств |
Как видно из таблицы, полый болт — это специализированное изделие, и его замена аналогом общего назначения невозможна. ГОСТ 7798-70 — это уровень для обычных соединений, где важна простота и низкая стоимость. А ГОСТ Р ИСО 8676-2021 — специализированное решение для точных механизмов. Для трубопроводов высокого давления избыточно применять обычные болты. Ну, вы поняли.
При переходе на импортный крепеж, особенно по стандарту DIN или ISO, часто возникает вопрос соответствия. Если болт сделан по иностранному стандарту, методы испытаний по ГОСТ 25682-83 будут частично совместимы. А вот нормы придется брать из спецификации производителя. Это требует внимательности от инженера. Нельзя просто подставить цифры из старого советского справочника. Материалы изменились, технологии тоже.
Типичные дефекты и риски при монтаже
На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько конкретных советов. Первое действие при приемке — визуальный осмотр упаковки и маркировки. Непробиваемая структура бесполезна, если болт имеет механические повреждения от неаккуратной транспортировки. Вмятины, задиры. Часто брак виден сразу, без приборов. Не ленитесь ходить по складу. Точка.
Главный параметр для быстрой оценки — твердость. Это самый наглядный и быстрый тест. Партия, в которой на контрольной выборке твердость выходит за пределы диапазона, должна быть отклонена. Сомневаетесь? Запросите образцы смет. Лучше потерять время на проверку, чем потом разбирать трубопровод. Риски.
Самый вероятный дефект — несоосность отверстия. Особенно характерен при нарушении технологии сверления. Выявляется только проверкой на оправке с индикатором. Дефект коварен тем, что может не проявляться при визуальном осмотре, но гарантированно приведет к разрушению болта при затяжке. Это тихий убийца гидравлики.
Контроль документации всегда сверяйте, чтобы все пункты стандарта, которые важны для вас, в сертификате были отражены. Отсутствие записи о твердости или результатах контроля отверстия — красный флаг. Документирование каждое испытание должно сопровождаться протоколом. Это не только требования системы менеджмента качества, но и ваша защита в случае спорных ситуаций с поставщиком.
Частая ошибка — игнорирование момента затяжки при монтаже. Перетяг приводит к смятию резьбы и разрушению болта. Недотяг — к течи. Всегда используйте динамометрический ключ. Моменты указаны в документации на оборудование. Если меньше — сроки плывут. Так-то да.
Вопросы и ответы по трубопроводной арматуре
Можно ли использовать полые болты ГОСТ 25682-83 для воды? Да, стандарт допускает использование для воды и других инертных сред. Но нужно учитывать коррозионную стойкость материала. Для агрессивных сред требуются нержавеющие стали или покрытия. Для обычной воды достаточно стали 35 с антикоррозионной смазкой.
Как часто нужно поверять измерительное оборудование? Обычно раз в год, согласно графику метрологического обеспечения предприятия. Но если прибор роняли или ремонтировали — внеочередная поверка обязательна. Без клейма поверки протокол не имеет юридической силы. И это важно.
Что делать, если результаты испытаний по разным методам противоречат друг другу? Например, твердость в норме, а отверстие с перекосом. Нужно смотреть приоритетность параметров в ТУ на изделие. Обычно геометрия отверстия является более важным показателем для функциональности. Твердость можно проверить повторно, перекос отверстия — неисправимый брак.
Влияет ли производитель крепежа на качество? Да. Крупные заводы имеют более стабильное качество обработки. Мелкие мастерские могут экономить на сверлении отверстий. Работайте с проверенными поставщиками. Прямой диалог с заводом-изготовителем позволяет решать технические вопросы и гарантирует прослеживаемость партии. Между нами.
Можно ли проводить испытания на образцах, снятых с партии? Да, это основной метод. Количество образцов регламентируется стандартом для каждого вида испытания. Обычно это 3-5 штук для твердости и 1-2 для разрушающего контроля. Главное — не повредить образец при отборе. Иначе результаты будут искажены. Точка.
Заключение и рекомендации специалистов
ГОСТ 25682-83 — это хорошо проработанный стандарт для критически важного элемента трубопроводных систем. Его правильное применение, тщательный выбор поставщика и скрупулезный входной контроль — это не бюрократия, а прямая инвестиция в бесперебойность и безопасность работы всего оборудования. Это не просто документ, это отражение многолетнего инженерного опыта.
Не стоит воспринимать стандарт как препятствие. Это защита. Защита от протечек, от простоев, от потери репутации. Потратьте время на изучение документа, настройку лаборатории и обучение людей. Это окупится. Стоимость одного простоя гидравлической линии может покрыть расходы на входной контроль за год. Так что экономия на проверке — это ложная экономия. Без вариантов.
Помните, что стандарт живое руководство. Его нужно держать под рукой, а не на полке. Технологии меняются, появляются новые материалы. Следите за обновлениями нормативной базы. И всегда требуйте от поставщиков честности. Если болт не проходит тест — это проблема поставщика, а не ваша. Ваша задача — найти эту проблему до того, как она станет вашей головной болью. Затраты на проверку всегда меньше затрат на ремонт. Точка.
