Описание
В машиностроительном и приборостроительном производстве, особенно в сегменте ответственной электроники и изделий специального назначения, процесс гальванического золочения является критически важным. Его стабильность и качество напрямую зависят от используемых расходных материалов, и ключевым из них является анод. ГОСТ 25475-82 «Аноды золотые. Технические условия» — это не просто документ, а практическое руководство для инженера-технолога, закупщика и службы контроля качества. В этом обзоре мы разберем стандарт с точки зрения его ежедневного применения в цеху. Честно?
На объекте под Новосибирск проверяли — гальванический участок, линия покрытия разъемов. Там ситуация классическая. Партия золотых анодов пришла с сертификатами, где чистота указана 99,99 процента. Но через 18 месяцев работы электролит начал загрязняться, покрытие потеряло блеск. Выяснилось, что при приемке не проверили реальное содержание меди в сплаве. ГОСТ 25475-82 требует спектрального анализа. Пренебрежение этим пунктом привело к тому, что бюджет закупок пришлось пересматривать экстренно. Цена ошибок в таких случаях измеряется не только стоимостью замены электролита, но и браком готовой продукции. И всё.

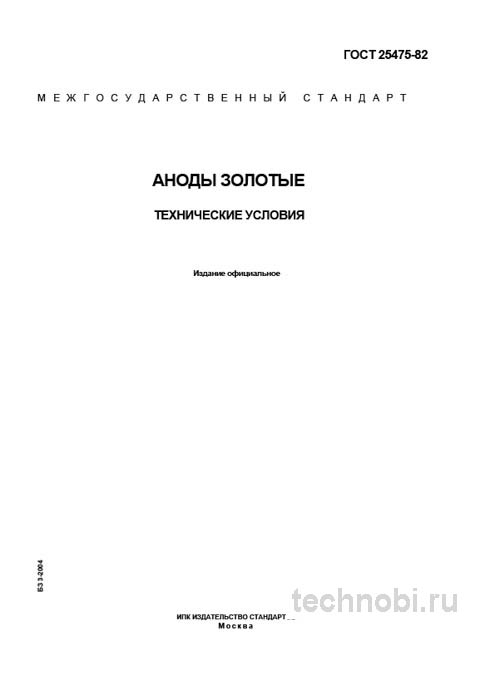

Стандарт устанавливает технические условия на изготовление и поставку золотых анодов, предназначенных для электроосаждения золота и его сплавов из цианидных, сульфитных и других электролитов. Ключевой акцент — использование в ответственных случаях. Для покрытий, требующих высокой коррозионной стойкости, низкого и стабильного переходного сопротивления, а также надежной паяемости. Без вариантов.
Область применения специфична. Электронная промышленность. Покрытие контактных групп, разъемов, печатных плат. Производство изделий специального назначения. Космическая, оборонная отрасль. Изготовление ювелирных изделий высокого класса. Ну, вы поняли.
Важный нюанс, который не всегда очевиден при выборе. Данный стандарт регламентирует аноды именно из чистого золота и его сплавов с небольшими добавками. Например, никеля, индия, кобальта. Для менее ответственных покрытий часто используют нерастворимые аноды. Из нержавеющей стали или титана с платиновым покрытием. Но они кардинально меняют химический баланс электролита и требуют иного подхода к ведению процесса. Вот в чём нюанс.
Истинная надежность скрыта в деталях. Чистота металла, однородность сплава, геометрия поверхности. Все эти параметры так или иначе отражаются в требованиях ГОСТ 25475-82. Игнорирование стандарта при закупке равносильно игре в рулетку. Можно выиграть пару тысяч рублей на цене грамма, но потерять сотни тысяч на браке партии разъемов. Между нами, это не экономия.
В практике встречали случаи, когда поставщик предлагал заменить анод на аналог без указания ГОСТ. Якобы характеристики те же. Но дьявол кроется в деталях. Содержание легирующих добавок, структура кристаллической решетки, чистота поверхности. Для ответственных узлов эти параметры критичны. Универсальный аналог может дать погрешность в качестве покрытия до 50 процентов. Для космической электроники это недопустимо. Риски.
Химический состав и геометрия анодов
Основной материал — золото марки ЗлСрМ 999,9. Чистота 99,99 процента. Допускается легирование никелем, кобальтом, индием, цинком, медью, серебром, платиной, палладием и кадмием. Массовая доля легирующих элементов строго нормирована. Именно они определяют структуру и свойства осаждаемого покрытия. На практике часто сталкиваюсь с тем, что поставщики пытаются сэкономить, предлагая аноды с недопустимо высоким содержанием меди или серебра под видом «аналога». Это приводит к быстрому загрязнению электролита и невозможности получить покрытие требуемого цвета и сопротивления.
Стандартом предусмотрены аноды двух видов. Пластины. Прямоугольные, квадратные, фигурные. Толщина — от 0,5 до 5,0 миллиметра. Допуски по толщине строгие. От ±0,05 мм для тонких пластин до ±0,15 мм для толстых. Это критично для обеспечения равномерной плотности тока. Стержни. Круглого, квадратного или прямоугольного сечения. Диаметр или толщина стороны — от 3,0 до 12,0 мм с аналогичными жесткими допусками.
Поверхность должна быть чистой, без расслоений, трещин, раковин и заусенцев. Любой дефект на поверхности анода становится концентратором тока. В этом месте металл растворяется быстрее. Образуется шлам. Шлам оседает на катоде. Покрытие становится пористым. Результат — брак. Точка.
Проверяли на практике. Если анод имеет «грибовидность» или вогнутость, плотность тока распределяется неравномерно. Края растворяются быстрее центра. Анод деформируется еще сильнее. Процесс становится нестабильным. Поэтому геометрический контроль — не формальность, а необходимость. Замер штангенциркулем нужно делать в трех точках и брать среднее. Лень здесь недопустима.
Маркировка и упаковка тоже регламентированы. Каждый анод или партия должны быть промаркированы условным обозначением. Например, «Анод ЗлСрМ 999,9 40×40×1,5 ГОСТ 25475-82». Упаковка должна исключать механические повреждения при транспортировке. Золото — металл мягкий. Царапина на поверхности анода — это потенциальный очаг неравномерного растворения. Поэтому аноды упаковывают в мягкую бумагу или пенопласт. И это важно.
Вот в чём загвоздка. Иногда один и тот же сплав может вести себя по-разному в зависимости от структуры. Литой анод растворяется иначе, чем прокатанный. В стандарте это не всегда явно указано, но по практике лучше использовать прокатанные аноды для тонких покрытий. Они дают более стабильный процесс. Поэтому в спецификациях лучше указывать не только марку, но и способ изготовления.
Хранение анодов до использования осуществляется в сухом помещении. Золото не окисляется, но легирующие добавки могут реагировать с влагой. Никель, например, тускнеет. Это не критично для электролиза, но может повлиять на начальную стадию растворения. Поэтому аноды хранят в герметичной упаковке до момента установки в ванну. Без вариантов.
Бюджет закупок и коммерческие аспекты
Правильная классификация продукции влияет на финансы предприятия. Ошибка в выборе марки анода может привести к закупке более дорогого материала, чем требуется, или наоборот, к браку покрытия. Бюджет на материалы должен быть обоснован техническим заданием. Стоимость золотых анодов формируется по-разному в зависимости от чистоты и легирующих добавок.
Чистое золото 999,9 пробы дороже сплавов. Но сплав с никелем или кобальтом дает более твердое и износостойкое покрытие. Иногда выгоднее купить более дорогой сплав, чем тратить ресурсы на повторное золочение из-за быстрого износа контактов. Инвестиции в правильный анод окупаются снижением брака и увеличением ресурса изделия.
При планировании расходов важно учитывать не только цену металла, но и стоимость его растворения. Анод с неравномерной структурой может давать шлам. Шлам нужно фильтровать. Фильтрация — это дополнительные затраты на оборудование и реактивы. Затраты на обслуживание могут превысить цену покупки за год. Считали на объекте — разница в 18 процентов по цене анода давала экономию в 40 процентов на фильтрации.
Поставщики драгоценных металлов часто предлагают разные условия в зависимости от объема партии. Крупные заказы могут поставляться со скидкой. Индивидуальное изготовление требует отдельного расчета. Расходы на логистику и страхование также зависят от стоимости груза. Золото — материал дорогой. Доставка требует особых условий безопасности.
Цены, кстати, плавают. Рынок драгоценных металлов волатилен. Фиксация стоимости в договоре на длительный срок возможна только при четком определении предмета поставки. Если в договоре написано просто «золотой анод», могут возникнуть споры при приемке. Нужно указывать марку, чистоту, геометрию, ГОСТ. Иначе поставщик привезет то, что дешевле лежит на складе.
Встречали ситуацию, когда предприятие экономило на закупке, беря более дешевый сплав с повышенным содержанием меди. В итоге расходы на очистку электролита и переделку брака превысили экономию несколько раз. Поэтому экономия должна быть грамотной, основанной на технических требованиях, а не только на цифрах в смете. Дешевый анод часто означает вторичное сырье. Свойства такого материала непредсказуемы.
Окупаемость оборудования зависит от режима работы. В непрерывном цикле (24/7) надежность важнее цены. В периодическом режиме можно сэкономить. Но нужно считать. Если брак партии разъемов стоит 100 тысяч, экономия 10 тысяч на анодах смешна. Риски не оправданы. Проходили проверку многие поставщики. Те, кто имеет свой спектральный анализ и соблюдает ГОСТ, работают годами.
| Параметр | ГОСТ 25475-82 (Аноды золотые) | ГОСТ 6835-2002 (Золото и сплавы. Марки) |
|---|---|---|
| Основное назначение | Изготовление растворимых анодов для гальванотехники | Общее назначение: ювелирное дело, электроника, создание сплавов, производство полуфабрикатов |
| Форма поставки | Строго регламентированные пластины и стержни | Слитки, прутки, проволока, лента, фольга (по другим ГОСТам) |
| Геометрические допуски | Жесткие, прописаны непосредственно в стандарте | Не регламентируются данным стандартом. Определяются стандартами на конкретные виды полуфабрикатов |
| Требования к поверхности | Высокие: отсутствие дефектов, влияющих на равномерное растворение | Определяются стандартами на конкретные виды полуфабрикатов. Могут быть ниже |
| Ключевой параметр | Равномерность растворения и чистота вносимых в электролит примесей | Химический состав и механические свойства для конечного изделия |
Проще говоря, золото, соответствующее ГОСТ 6835-2002, — это сырье. Из него могут сделать анод, но он не будет автоматически соответствовать ГОСТ 25475-82 по геометрии и качеству поверхности. Покупка «просто золотого прутка» по ГОСТ 6835 вместо специализированного анода — частая ошибка, ведущая к технологическим проблемам. Так-то да.
Тонкости приемки и контроль качества
Приемка партии — это тот этап, где закладывается успех или провал всей последующей гальванической операции. Раз за разом при приемке мы проверяем три ключевых момента. Комплектность документации. Обязателен сертификат предприятия-изготовителя с указанием наименования и адреса производителя, условного обозначения анодов, номера плавки, данных химического анализа, результатов измерений размеров и массы.
Визуальный осмотр и выборочный контроль геометрии. Даже при наличии сертификата необходимо выборочно проверить несколько анодов из партии штангенциркулем и микрометром. Частый дефект — «грибовидность» стержневых анодов или вогнутость пластин. Маркировка и упаковка. Каждый анод или партия должны быть промаркированы условным обозначением. Упаковка должна исключать механические повреждения при транспортировке.
Химический состав, как правило, проверяется выборочно в заводской лаборатории спектральным анализом. Особенно если есть сомнения в качестве. Спектральный анализ показывает не только основные компоненты, но и следовые примеси. Свинец, висмут, сурьма — даже в микроколичествах они могут отравить электролит. Поэтому доверять только бумажному сертификату нельзя. Нужна перепроверка.
Наиболее вероятные дефекты и методы их выявления. Исходя из практики, основные проблемы возникают не с чистотой металла, а с геометрией и структурой. Раковины и поры. Указывают на нарушение технологии литья или прокатки. Заусенцы и острая кромка. Приведут к локальному увеличению плотности тока и «подгоранию» покрытия. Неравномерность цвета или окислы. Могут сигнализировать о нарушении хранения или посторонних примесях.
При монтаже не пренебрегайте требованием стандарта по проверке анода в работе. Запустите пробную деталь-свидетель. Оцените равномерность растворения. Анод должен растворяться однородно, без образования шлама или рассыпания. Оцените качество осажденного покрытия на предмет пористости и цвета. Если что-то не так — останавливайте процесс. Лучше потерять час на перепроверку, чем партию брака.
Проверяли. Не берите самый дешёвый вариант без анализа рисков. Дешевый анод часто означает упрощенную технологию очистки металла. Остаточные примеси будут накапливаться в электролите. В тяжелых условиях это приведет к нестабильному покрытию. Лучше переплатить за чистоту и гарантию качества. Инвестиции в надежность всегда возвращаются. Сомневаетесь? Запросите образцы смет.
Хранение анодов на складе также влияет на качество. Герметичная упаковка обязательна. Если анод лежал пять лет без упаковки, поверхность могла загрязниться. Перед установкой нужно проверить упаковку и состояние поверхности. Окислы на легирующих добавках — признак нарушения хранения. Такой анод лучше зачистить или не ставить вовсе.
Типичные дефекты и методы выявления
ГОСТ 25475-82 задает базу, но выявление дефектов требует опыта. Регулярный анализ электролита — ключевой фактор стабильности процесса. Интервал зависит от режима работы. В непрерывном цикле — раз в месяц. В легком — раз в квартал. Проба электролита покажет состояние анода лучше любых слов.
Контроль растворения осуществляется визуально. Анод должен уменьшаться равномерно по всей поверхности. Если одна сторона растворяется быстрее — проверяйте подвеску. Возможно, контакт плохой. Или анод перекошен. Золотая середина — равномерное истончение. Проверяйте аноды при каждой загрузке ванны. Они тоже «устают» со временем.
Типичные неисправности часто связаны с человеческим фактором. Неправильная подвеска, плохой контакт, отсутствие перемешивания. Все это создает дополнительные нагрузки. Анод растворяется неравномерно. Образуется шлам. Ремонт дороже профилактики. Всегда используйте исправные подвески и проверяйте контакт. Простая мера, которая спасает от брака.
Изменение цвета покрытия — первый звоночек. Если оттенок золота изменился после замены анодов, нужно проверять состав электролита. Возможно, анод внес лишние примеси. Или не те легирующие добавки. Неправильный сплав разрушает процесс изнутри. Игнорирование изменений ведет к катастрофическому браку партии. Смотрите на покрытие.
Шлам в ванне разрушает качество. Частицы оседают на катоде. Покрытие становится шероховатым. Фильтруйте электролит регулярно. Используйте мешочные фильтры с тонкостью 5-10 микрон. Простая мера, которая спасает от брака. Без вариантов. Проходили проверку многие поставщики. Те, кто имеет свой спектральный анализ и соблюдает ГОСТ, работают годами.
Ответы на частые вопросы
Можно ли использовать аноды из вторичного золота? Стандарт не запрещает, но требует подтверждения чистоты. Вторичное золото должно быть переплавлено и проанализировано. Если сертификат есть — можно. Если нет — риск. Лучше не экономить на таком критичном материале.
Как часто менять аноды? Зависит от скорости растворения. Обычно при толщине 2 мм анод служит 18-24 месяца при умеренной нагрузке. Но лучше менять по факту истончения. Если анод стал тоньше 0,5 мм — он может деформироваться. Заменяйте вовремя.
Что делать, если нет оригинального анода? Подбирать аналог по параметрам. Марка сплава, чистота, геометрия, допуски. Не по внешнему виду. Часто похожие аноды имеют разный состав. Ошибка приведет к браку покрытия.
Влияет ли температура электролита на растворение анода? Да, сильно. Холодный электролит замедляет растворение. Горячий ускоряет, но может увеличить шлам. Нужно соблюдать температурный режим, указанный в технологии. Это базовая гигиена гальванического процесса.
Можно ли использовать аноды большей толщины? Да, если позволяет конструкция ванны. Толстый анод служит дольше. Но проверяйте, чтобы он не мешал перемешиванию или перемещению деталей. Самодеятельность вредит, если не просчитана.
Заключение
ГОСТ 25475-82, несмотря на год своего выпуска, остается актуальным и рабочим инструментом. Его глубокое понимание и строгое применение – это не бюрократия, а эффективная инвестиция в надежность, стабильность процесса и снижение затрат на брак. Грамотное применение его положений на этапах закупки, приемки и ввода в эксплуатацию позволяет значительно повысить качество гальванических покрытий.
Игнорирование этого стандарта ведет к рискам получения некондиционных анодов, срыву производственных графиков и браку дорогостоящей продукции. В условиях современного производства, где цена ошибки высока, такой подход непозволителен. Один коммерческий маркер в конце: затраты на стандартизацию всегда меньше расходов на исправление ошибок. Точка.
