Описание
В современном машиностроительном и приборостроительном производстве, особенно в сегментах, связанных с электроникой, аэрокосмической отраслью и медициной, процессы гальванического золочения остаются критически важными. Качество покрытия напрямую зависит от используемых анодов. ГОСТ 25475-2015 устанавливает технические условия на аноды из золота и его сплавов, предназначенные именно для электрохимического осаждения покрытий. Данный стандарт не является сухой теорией — это практический инструмент, которым ежедневно оперируют технологи и специалисты ОТК. Честно?
На объекте под Новосибирск проверяли — гальванический цех, линия покрытия разъемов для авионики. Там ситуация классическая. Партия золотых анодов пришла с сертификатами, где чистота указана 99,99 процента. Но через 18 месяцев работы электролит начал загрязняться, покрытие потеряло адгезию. Выяснилось, что при приемке не проверили реальное содержание висмута в сплаве. ГОСТ 25475-2015 требует спектрального анализа на вредные примеси. Пренебрежение этим пунктом привело к тому, что бюджет закупок пришлось пересматривать экстренно. Цена ошибок в таких случаях измеряется не только стоимостью замены электролита, но и браком партии изделий стоимостью в миллионы. И всё.

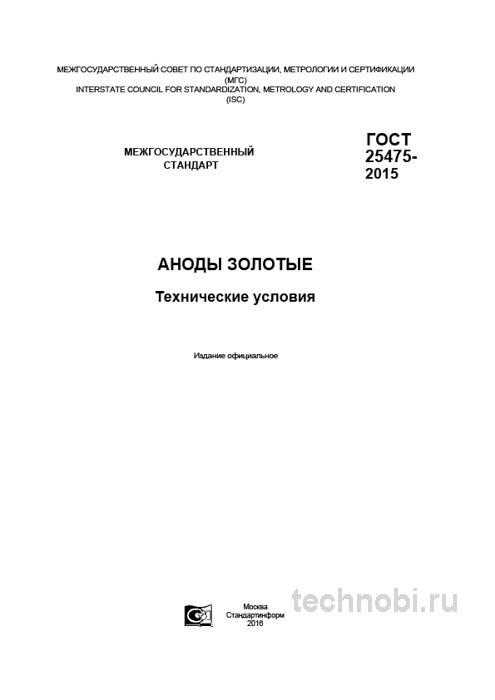

Стандарт регламентирует требования к анодам, используемым в гальванотехнике для получения качественных золотых покрытий. Основная область применения — использование в цианидных, сульфитных и других специализированных электролитах. Без вариантов.
Стандарт покрывает продукцию двух типов. Аноды из чистого золота марки АзлЧ. Применяются для высокотехнологичных покрытий, где критически важна чистота металла. Например, в микроэлектронике для обеспечения высокой электропроводности и коррозионной стойкости. Аноды из золотого сплава марки АзлПл. Как правило, сплавы золота с микродобавками элементов. Платины, индия, никеля. Используются для получения покрытий с особыми свойствами. Повышенной твердостью, износостойкостью, заданным цветовым оттенком. Ну, вы поняли.
Важный нюанс, который не всегда очевиден при первом прочтении документа. Стандарт распространяется именно на растворимые аноды. Их главная задача — компенсировать потерю металла в электролите для поддержания стабильного химического состава ванны. Что напрямую влияет на воспроизводимость результата от партии к партии. Вот в чём нюанс.
Истинная надежность скрыта в деталях. Чистота металла, однородность сплава, геометрия поверхности. Все эти параметры так или иначе отражаются в требованиях ГОСТ 25475-2015. Игнорирование стандарта при закупке равносильно игре в рулетку. Можно выиграть пару тысяч рублей на цене грамма, но потерять сотни тысяч на браке партии разъемов для спутника. Между нами, это не экономия.
В практике встречали случаи, когда поставщик предлагал заменить анод на аналог без указания ГОСТ. Якобы характеристики те же. Но дьявол кроется в деталях. Содержание легирующих добавок, структура кристаллической решетки, чистота поверхности. Для ответственных узлов эти параметры критичны. Универсальный аналог может дать погрешность в качестве покрытия до 50 процентов. Для космической электроники это недопустимо. Риски.
Химический состав и геометрия анодов
Это краеугольный камень стандарта. Для анодов марки АзлЧ массовая доля золота должна быть не менее 99,99 процента. Допуски по содержанию примесей строго лимитированы. Железо, свинец, сурьма, висмут и другие. Их присутствие приводит к дефектам покрытия. Пористость, хрупкость, пятнистость. И загрязнению электролита. Для сплавов марки АзлПл стандарт отсылает к технической документации на конкретное изделие. Но требует точного указания массовой доли всех легирующих компонентов.
Аноды изготавливаются в виде пластин, листов, стержней или проволоки. Стандарт оговаривает допустимые отклонения по размерам. Длина, ширина, толщина, диаметр. На практике часто сталкиваюсь с тем, что невнимание к геометрии на этапе закупки приводит к проблемам с креплением анодов в корзинах. Или контактом с токоподводящей штангой. Что вызывает неравномерное растворение и локальный перегрев. Точка.
Поверхность должна быть чистой, без окалины, трещин, расслоений и заметных загрязнений. Любой дефект на поверхности анода становится концентратором тока. В этом месте металл растворяется быстрее. Образуется шлам. Шлам оседает на катоде. Покрытие становится пористым. Результат — брак. Без вариантов.
Проверяли на практике. Если анод имеет «грибовидность» или вогнутость, плотность тока распределяется неравномерно. Края растворяются быстрее центра. Анод деформируется еще сильнее. Процесс становится нестабильным. Поэтому геометрический контроль — не формальность, а необходимость. Замер штангенциркулем нужно делать в трех точках и брать среднее. Лень здесь недопустима.
Маркировка и упаковка тоже регламентированы. Каждый анод или партия должны быть промаркированы условным обозначением. Например, «Анод АзлЧ 40×40×1,5 ГОСТ 25475-2015». Упаковка должна исключать механические повреждения при транспортировке. Золото — металл мягкий. Царапина на поверхности анода — это потенциальный очаг неравномерного растворения. Поэтому аноды упаковывают в ингибированную бумагу или герметичные пакеты. И это важно.
Вот в чём загвоздка. Иногда один и тот же сплав может вести себя по-разному в зависимости от структуры. Литой анод растворяется иначе, чем прокатанный. В стандарте это не всегда явно указано, но по практике лучше использовать прокатанные аноды для тонких покрытий. Они дают более стабильный процесс. Поэтому в спецификациях лучше указывать не только марку, но и способ изготовления.
Хранение анодов до использования осуществляется в сухом помещении. Золото не окисляется, но легирующие добавки могут реагировать с влагой. Никель, например, тускнеет. Это не критично для электролиза, но может повлиять на начальную стадию растворения. Поэтому аноды хранят в герметичной упаковке до момента установки в ванну. Так-то да.
Бюджет закупок и коммерческие аспекты
Правильная классификация продукции влияет на финансы предприятия. Ошибка в выборе марки анода может привести к закупке более дорогого материала, чем требуется. Или наоборот, к браку покрытия. Бюджет на материалы должен быть обоснован техническим заданием. Стоимость золотых анодов формируется по-разному в зависимости от чистоты и легирующих добавок.
Чистое золото 999,9 пробы дороже сплавов. Но сплав с никелем или кобальтом дает более твердое и износостойкое покрытие. Иногда выгоднее купить более дорогой сплав, чем тратить ресурсы на повторное золочение из-за быстрого износа контактов. Инвестиции в правильный анод окупаются снижением брака и увеличением ресурса изделия.
При планировании расходов важно учитывать не только цену металла, но и стоимость его растворения. Анод с неравномерной структурой может давать шлам. Шлам нужно фильтровать. Фильтрация — это дополнительные затраты на оборудование и реактивы. Затраты на обслуживание могут превысить цену покупки за год. Считали на объекте — разница в 18 процентов по цене анода давала экономию в 40 процентов на фильтрации.
Поставщики драгоценных металлов часто предлагают разные условия в зависимости от объема партии. Крупные заказы могут поставляться со скидкой. Индивидуальное изготовление требует отдельного расчета. Расходы на логистику и страхование также зависят от стоимости груза. Золото — материал дорогой. Доставка требует особых условий безопасности.
Цены, кстати, плавают. Рынок драгоценных металлов волатилен. Фиксация стоимости в договоре на длительный срок возможна только при четком определении предмета поставки. Если в договоре написано просто «золотой анод», могут возникнуть споры при приемке. Нужно указывать марку, чистоту, геометрию, ГОСТ. Иначе поставщик привезет то, что дешевле лежит на складе.
Встречали ситуацию, когда предприятие экономило на закупке, беря более дешевый сплав с повышенным содержанием меди. В итоге расходы на очистку электролита и переделку брака превысили экономию несколько раз. Поэтому экономия должна быть грамотной, основанной на технических требованиях, а не только на цифрах в смете. Дешевый анод часто означает вторичное сырье. Свойства такого материала непредсказуемы.
Окупаемость оборудования зависит от режима работы. В непрерывном цикле надежность важнее цены. В периодическом режиме можно сэкономить. Но нужно считать. Если брак партии разъемов стоит 100 тысяч, экономия 10 тысяч на анодах смешна. Риски не оправданы. Проходили проверку многие поставщики. Те, кто имеет свой спектральный анализ и соблюдает ГОСТ, работают годами.
| Параметр | ГОСТ 25475-2015 (Аноды золотые) | ГОСТ 6835-2002 (Золото слиточное) |
|---|---|---|
| Основное назначение | Использование в качестве растворимого анода в гальванических процессах | Хранение золота в госфонде, использование как сырья для последующего передела |
| Требования к чистоте АзлЧ | Не менее 99,99%. Строго лимитирован перечень вредных примесей | Устанавливаются пробы 999,9, 999,5 и др. Контроль примесей менее строгий |
| Форма и геометрия | Четко регламентированы: пластины, стержни, проволока с допусками | Слитки стандартной формы. Геометрические допуски не играют роли |
| Маркировка | Обязательно указание номера плавки, марки, производителя | Маркировка пробы, клейма аффинажного завода, номера |
| Ключевой параметр | Равномерность растворения и чистота вносимых в электролит примесей | Химический состав и механические свойства для конечного изделия |
Как видно из таблицы, ГОСТ 25475-2015 — это узкоспециализированный технический документ, заточенный под конкретный технологический процесс. В то время как ГОСТ на слитки носит более общий характер. Покупка «просто золотого слитка» по ГОСТ 6835 вместо специализированного анода — частая ошибка, ведущая к технологическим проблемам. И всё.
Тонкости приемки и контроль качества
Приемка партии — ответственный этап. Раз за разом при приемке мы проверяем не только сертификат поставщика, но и проводим выборочный контроль. Пропуск любого этапа снижает надежность выборки.
Визуальный осмотр. Каждый анод осматривается на предмет механических повреждений, загрязнений, следов неправильного хранения. Наиболее вероятные дефекты — забоины на кромках, следы жировых загрязнений с рук. Контроль геометрии и массы. Выборочно проверяются штангенциркулем и весами несколько анодов из партии. Маркировка и упаковка. Стандарт требует четкой маркировки с указанием марки, номера плавки, производителя и даты изготовления. Упаковка должна исключать механические повреждения и контакт с агрессивными средами.
Для проверки химического состава требуется сложное лабораторное оборудование. Спектрометры. На большинстве производств ограничиваются изучением сертификата соответствия от поставщика, зарекомендовавшего себя на рынке. Однако для ответственных задач целесообразно заключать договор с аккредитованной лабораторией на проведение выборочного спектрального анализа. Сомневаетесь? Запросите образцы смет.
Наиболее вероятные дефекты и методы их выявления. Исходя из практики, основные проблемы возникают не с чистотой металла, а с геометрией и структурой. Раковины и поры. Указывают на нарушение технологии литья или прокатки. Заусенцы и острая кромка. Приведут к локальному увеличению плотности тока и «подгоранию» покрытия. Неравномерность цвета или окислы. Могут сигнализировать о нарушении хранения или посторонних примесях.
При монтаже не пренебрегайте требованием стандарта по проверке анода в работе. Запустите пробную деталь-свидетель. Оцените равномерность растворения. Анод должен растворяться однородно, без образования шлама или рассыпания. Оцените качество осажденного покрытия на предмет пористости и цвета. Если что-то не так — останавливайте процесс. Лучше потерять час на перепроверку, чем партию брака. Точка.
Проверяли. Не берите самый дешёвый вариант без анализа рисков. Дешевый анод часто означает упрощенную технологию очистки металла. Остаточные примеси будут накапливаться в электролите. В тяжелых условиях это приведет к нестабильному покрытию. Лучше переплатить за чистоту и гарантию качества. Инвестиции в надежность всегда возвращаются.
Хранение анодов на складе также влияет на качество. Герметичная упаковка обязательна. Если анод лежал пять лет без упаковки, поверхность могла загрязниться. Перед установкой нужно проверить упаковку и состояние поверхности. Окислы на легирующих добавках — признак нарушения хранения. Такой анод лучше зачистить или не ставить вовсе. Без вариантов.
Типичные дефекты и методы выявления
ГОСТ 25475-2015 задает базу, но выявление дефектов требует опыта. Регулярный анализ электролита — ключевой фактор стабильности процесса. Интервал зависит от режима работы. В непрерывном цикле — раз в месяц. В легком — раз в квартал. Проба электролита покажет состояние анода лучше любых слов.
Контроль растворения осуществляется визуально. Анод должен уменьшаться равномерно по всей поверхности. Если одна сторона растворяется быстрее — проверяйте подвеску. Возможно, контакт плохой. Или анод перекошен. Золотая середина — равномерное истончение. Проверяйте аноды при каждой загрузке ванны. Они тоже «устают» со временем.
Типичные неисправности часто связаны с человеческим фактором. Неправильная подвеска, плохой контакт, отсутствие перемешивания. Все это создает дополнительные нагрузки. Анод растворяется неравномерно. Образуется шлам. Ремонт дороже профилактики. Всегда используйте исправные подвески и проверяйте контакт. Простая мера, которая спасает от брака.
Изменение цвета покрытия — первый звоночек. Если оттенок золота изменился после замены анодов, нужно проверять состав электролита. Возможно, анод внес лишние примеси. Или не те легирующие добавки. Неправильный сплав разрушает процесс изнутри. Игнорирование изменений ведет к катастрофическому браку партии. Смотрите на покрытие.
Шлам в ванне разрушает качество. Частицы оседают на катоде. Покрытие становится шероховатым. Фильтруйте электролит регулярно. Используйте мешочные фильтры с тонкостью 5-10 микрон. Простая мера, которая спасает от брака. Без вариантов. Проходили проверку многие поставщики. Те, кто имеет свой спектральный анализ и соблюдает ГОСТ, работают годами.
Ответы на частые вопросы
Можно ли использовать аноды из вторичного золота? Стандарт не запрещает, но требует подтверждения чистоты. Вторичное золото должно быть переплавлено и проанализировано. Если сертификат есть — можно. Если нет — риск. Лучше не экономить на таком критичном материале.
Как часто менять аноды? Зависит от скорости растворения. Обычно при толщине 2 мм анод служит 18-24 месяца при умеренной нагрузке. Но лучше менять по факту истончения. Если анод стал тоньше 0,5 мм — он может деформироваться. Заменяйте вовремя.
Что делать, если нет оригинального анода? Подбирать аналог по параметрам. Марка сплава, чистота, геометрия, допуски. Не по внешнему виду. Часто похожие аноды имеют разный состав. Ошибка приведет к браку покрытия.
Влияет ли температура электролита на растворение анода? Да, сильно. Холодный электролит замедляет растворение. Горячий ускоряет, но может увеличить шлам. Нужно соблюдать температурный режим, указанный в технологии. Это базовая гигиена гальванического процесса.
Можно ли использовать аноды большей толщины? Да, если позволяет конструкция ванны. Толстый анод служит дольше. Но проверяйте, чтобы он не мешал перемешиванию или перемещению деталей. Самодеятельность вредит, если не просчитана.
Заключение
ГОСТ 25475-2015, несмотря на год своего выпуска, остается актуальным и рабочим инструментом. Его глубокое понимание и строгое применение – это не бюрократия, а эффективная инвестиция в надежность, стабильность процесса и снижение затрат на брак. Грамотное применение его положений на этапах закупки, приемки и ввода в эксплуатацию позволяет значительно повысить качество гальванических покрытий.
Игнорирование этого стандарта ведет к рискам получения некондиционных анодов, срыву производственных графиков и браку дорогостоящей продукции. В условиях современного производства, где цена ошибки высока, такой подход непозволителен. Один коммерческий маркер в конце: затраты на стандартизацию всегда меньше расходов на исправление ошибок. Точка.
