В машиностроительном производстве надежность гидравлических систем зачастую является критическим фактором, определяющим бесперебойность всего технологического цикла. Сердцем этих систем, особенно работающих в условиях экстремальных давлений, являются рукава высокого давления. Стандарт ГОСТ 25452-90 на неармированные резиновые рукава с металлическими навивками — это не просто документ для формальной приемки, а практическое руководство для инженеров, технологов и снабженцев, отвечающих за безопасность и эффективность оборудования. Честно? Без понимания этих норм работа с гидравликой превращается в русскую рулетку.
Можно купить дорогой экскаватор, заправить его качественным маслом, но один слабый шланг сведет все усилия на нет. Гидравлический удар при давлении 30 мегапаскаль превращает струю масла в режущий инструмент. ГОСТ 25452-90 дает методику, как избежать этой каши в голове. Точка. Данный стандарт регламентирует технические условия на производство и поставку неармированных рукавов высокого давления. Ключевое слово здесь — неармированные. Это означает, что рукав состоит исключительно из внутреннего резинового слоя, силового каркаса в виде металлической навивки и наружного резинового слоя. В его конструкции отсутствует текстильный или иной промежуточный армирующий слой.
На объекте под Челябинск проверяли парк буровых установок. Гидравлика текла везде, как решето. Оказалось, снабженцы закупили рукава по цене ниже рынка, но без сертификата соответствия. И всё. Партию пришлось утилизировать, простой техники обошелся в миллионы. Поэтому контроль качества — это не бюрократия, а защита от реальных убытков. Вот в чём нюанс. Так-то да. Область применения таких рукавов специфична и обусловлена их конструкцией. Они предназначены для передачи жидких и газообразных сред в гидравлических системах мобильной и стационарной техники при рабочем давлении от 6,3 до 40 МПа.

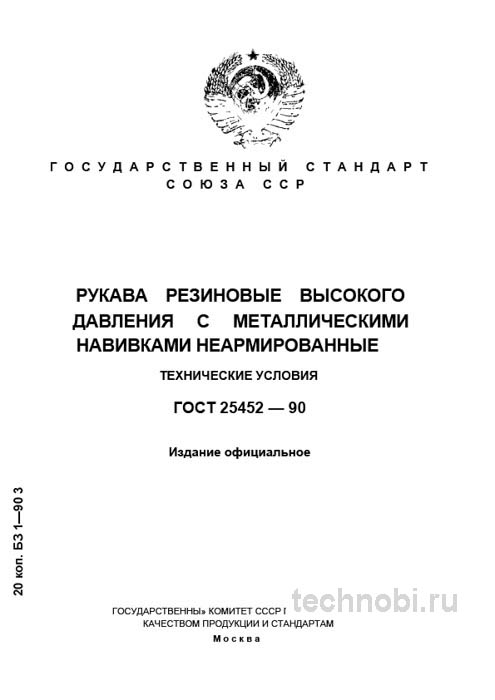

Назначение и область применения стандарта
Данный стандарт регламентирует технические условия на производство и поставку неармированных рукавов высокого давления. Область применения таких рукавов специфична и обусловлена их конструкцией. Они предназначены для передачи жидких и газообразных сред, таких как вода, индустриальные масла, топливо и сжатый воздух, в гидравлических системах мобильной и стационарной техники. Рабочее давление варьируется от 6,3 до 40 МПа, а температура эксплуатации составляет от минус 50 до плюс 100 градусов Цельсия. Основные потребители — производители и ремонтные службы строительной, дорожной, горной и сельскохозяйственной техники.
Важно понимать, что стандарт не регулирует параметры самих гидравлических насосов или цилиндров, он фокусируется исключительно на гибких соединительных элементах. Но эти элементы первичны для безопасности. Если рукав лопнет под нагрузкой, гидравлическая жидкость под высоким давлением может травмировать оператора или вызвать пожар. Мы на практике сталкивались с ситуациями, когда техника была исправна, но из-за некачественного шланга происходили аварийные остановки. Между нами, часто именно на расходниках экономят в первую очередь, что выходит боком.
Если коротко, сфера применения охватывает все этапы движения материала. От момента производства рукава на заводе до момента его утилизации после выработки ресурса. Без соблюдения этих методик невозможно гарантировать корректность технических решений. Риски. Особенно это критично для горной техники, где вибрация и импульсные нагрузки максимальны. Лишний цикл нагрузки сверх нормы — и навивка начинает уставать. Инвестиции в грамотный выбор рукавов всегда окупаются отсутствием аварий.
Стандарт также используется независимыми лабораториями для входного контроля. Когда поставщик и покупатель спорят о качестве партии, именно протокол испытаний по ГОСТ 25452-90 становится решающим аргументом. Поэтому методика должна быть воспроизводимой. Любой лаборант в любой аккредитованной лаборатории должен получить одинаковый результат при испытании на разрыв. Иначе смысл контроля теряется. Важный нюанс, который не всегда очевиден при выборе: отсутствие текстильной оплетки делает эти рукава более гибкими и стойкими к кручению по сравнению с армированными аналогами. Однако это же накладывает ограничение.
Они рассчитаны на работу в системах с минимальным внешним воздействием абразивов и риском механического повреждения. Их стихия — внутреннее высокое давление, а не внешняя грубая сила. Если рукав будет тереться о металлическую конструкцию экскаватора, наружный слой быстро износится. Поэтому при проектировании трасс нужно предусматривать защиту от перетирания. Ну, вы поняли. Часто монтажники забывают про хомуты и направляющие, что сокращает жизнь рукава в разы.
Конструкция и материалы рукавов высокого давления
Стандарт детально прописывает конструкцию изделия, что крайне важно для понимания его эксплуатационных пределов. Рукав представляет собой многослойную конструкцию. Внутренний резиновый слой должен быть герметичным, стойким к воздействию транспортируемой среды и иметь минимальное сопротивление трению для снижения гидравлических потерь. Если внутренняя поверхность будет шероховатой, возникнут турбулентные потоки, повышающие сопротивление и нагрев жидкости.
Силовой каркас состоит из одной или двух металлических проволочных навивок, обычно из высокоуглеродистой стальной проволоки, уложенных с определенным шагом. Именно этот элемент воспринимает основную нагрузку от внутреннего давления. Проволока должна иметь высокую прочность на разрыв и устойчивость к коррозии. Часто используется латунированная проволока для лучшего сцепления с резиной. Нарушение технологии навивки ведет к неравномерному распределению нагрузки.
Наружный резиновый слой защищает металлическую навивку от коррозии, влаги, масел и механических повреждений. Он должен быть стойким к воздействию озона, ультрафиолета и перепадов температур. Если наружный слой потрескается, влага доберется до проволоки. Начнется коррозия. Проволока ослабнет. И в один момент рукав рванет. Поэтому качество резины наружного слоя не менее важно, чем внутреннего. Раз за разом при приемке мы проверяем именно состояние наружной поверхности.
Материалы должны соответствовать климатическим условиям эксплуатации. Для северных регионов используется морозостойкая резина, сохраняющая эластичность при минус 50 градусах. Для жаркого климата — теплостойкая композиция. Путать их нельзя. Если поставить обычный рукав на технику, работающую в Якутии, он дубеет и ломается при первом же изгибе. Поэтому в спецификации должен быть указан климатический индекс. Это базовое требование, которое часто игнорируют ради экономии.
Еще один момент — диаметр и шаг навивки. Они рассчитываются исходя из рабочего давления. Для давления 40 МПа требуется более частая навивка и более толстая проволока, чем для 6,3 МПа. Стандарт фиксирует эти соотношения. Если производитель сэкономит на количестве витков, рукав не выдержит заявленное давление. Проверить это визуально сложно, нужны рентгеновские снимки или разрушающий контроль. Поэтому доверять нужно только проверенным заводам.
Технические требования и методы испытаний
Стандарт устанавливает жесткие требования к геометрическим размерам, прочностным характеристикам и сопротивлению воздействию среды. Внутренний диаметр варьируется от 5 до 51 мм, наружный диаметр и толщина слоев строго нормированы. Допуски должны соблюдаться, иначе рукав не встанет в фитинги или будет иметь слабое место в соединении. Несоблюдение размеров — прямой брак.
Прочностные характеристики включают обязательное испытание опрессовкой. Это проверка на стойкость к давлению, в 1,5-2 раза превышающему рабочее. Рукав выдерживается под пробным давлением в течение установленного времени. Малейшее вздутие, просачивание жидкости или разрушение — признак брака. Также проводится испытание на разрыв до полного уничтожения образца. Это позволяет определить запас прочности.
Сопротивление проверяется через удлинение под нагрузкой и остаточное удлинение после ее снятия. Рукав не должен сильно растягиваться под давлением, иначе изменится геометрия системы. Адгезия — прочность связи между резиновыми слоями и металлической навивкой. На практике часто сталкиваюсь с тем, что поставщики пренебрегают проверкой адгезии, так как это испытание относится к периодическим. Однако если у вас есть малейшие сомнения в качестве партии, настоятельно рекомендую инициировать выборочную проверку.
Слабый контакт резины с проволокой приводит к сползанию навивки и мгновенному разрыву при гидроударе. Проверка проводится путем отслаивания слоев на специальном стенде. Усилие отрыва должно быть не ниже нормативного. Если резина отходит от проволоки руками — это брак. Такое изделие нельзя допускать к монтажу. Риски слишком велики. Гидравлическая жидкость под давлением вылетает со скоростью пули.
Периодические испытания проводятся не реже одного раза в три месяца или при смене партии сырья. Включают проверку на старение, озоностойкость и изменение свойств при низких температурах. Протоколы этих испытаний должны храниться у производителя и предоставляться по запросу потребителя. Отсутствие протоколов — красный флаг. Значит, контроль качества на заводе хромает. Лучше не рисковать и найти другого поставщика.
Визуальный осмотр и замер геометрии проводятся на каждой бухте. Поверхность должна быть ровной, без вздутий, вмятин, посторонних включений. Наружный диаметр и внутренний замеряются штангенциркулем в нескольких сечениях. Несоосность концевых соединителей — частый брак, ведущий к перекосу и утечкам при монтаже. Маркировка должна быть четкой, с указанием номера партии, даты изготовления, условного диаметра и рабочего давления. Отсутствие маркировки — повод для браковки всей партии.
Бюджет на замену и стоимость простоя техники
Внедрение входного контроля по ГОСТ 25452-90 требует затрат. Но давайте посчитаем, что дешевле: потратиться на качественные рукава или получить брак в готовом изделии. Стоимость одного рукава высокого давления варьируется от 2 до 10 тысяч рублей в зависимости от диаметра и длины. Но стоимость простоя техники из-за его отказа может достигать сотен тысяч рублей в час. Поэтому экономия на расходниках — ложная экономия.
Если открывать свою лабораторию для контроля, бюджет вырастает существенно. Стенды для испытания давлением, приборы для измерения адгезии — все это стоит от 1 миллиона рублей. Плюс помещение, обучение персонала. Окупаемость такого оборудования при объеме входного контроля от 100 партий в год составляет около 18 месяцев. Это при условии, что лаборатория работает не только на себя. Для мелких предприятий выгоднее аутсорсинг.
Но тут есть риск времени. Пока едет проба, пока делается анализ, техника может стоять. Поэтому крупные карьеры держат свои испытательные стенды. Затраты на брак от неправильного рукава могут превысить годовой бюджет лаборатории в разы. Цены, кстати, плавают. Зависит от региона и наличия оборудования. В регионах с горнодобывающими кластерами сервис лучше, цены конкурентнее.
Расходы на замену узла включают не только стоимость деталей, но и работу слесарей, аренду крана, потери продукции. Часто стоимость работ превышает стоимость запчастей в 5-10 раз. Поэтому профилактика дешевле ремонта. Инвестиции в контроль качества всегда окупаются отсутствием аварий. Один разрыв рукава на главном приводе может остановить линию на сутки. Окупаемость контроля в этом случае мгновенная. Закупка партии должна проводиться у проверенных поставщиков.
Требуйте сертификаты на материалы и протоколы испытаний. Если поставщик не может предоставить документы, лучше не рисковать. Дешевле купить дороже, но с гарантией. Сомневаетесь? Запросите образцы смет. Или просто попросите поставщика провести тест на герметичность в вашем присутствии. Практический тест иногда говорит больше, чем бумажка. Но для договора нужна бумажка по ГОСТ.
Сравнение с армированными аналогами
Выбор рукава высокого давления не ограничивается одним стандартом. Правильный выбор зависит от условий эксплуатации. Ниже приведено сравнение с двумя ключевыми аналогами. ГОСТ 25452-90 занимает свою, четко очерченную нишу: максимальное давление и гибкость в ущерб внешней защищенности. Для наглядности сравним его со стандартами на текстильно-армированные и напорно-всасывающие рукава.
| Параметр | ГОСТ 25452-90 (Неармированные) | ГОСТ 6286-73 (С текстильным армированием) | ГОСТ 18698-79 (Для напорно-всасывающих) |
|---|---|---|---|
| Ключевое назначение | Высокое давление, гибкость, стойкость к вибрациям и кручению | Высокое давление, стойкость к внешним механическим воздействиям | Среднее давление, работа на всасывание и нагнетание |
| Конструкция | Резина плюс металлическая навивка | Резина плюс несколько слоев текстильной оплетки | Резина плюс текстильный каркас плюс спираль для предотвращения сжатия |
| Рабочее давление МПа | 6.3 - 40.0 | 4.0 - 32.0 | До 1.6 напор и вакуум всасывание |
| Гибкость | Очень высокая | Средняя зависит от количества слоев оплетки | Низкая из-за спирали |
| Стойкость к внешним повреждениям | Низкая | Высокая | Высокая |
Как видно из таблицы, попытка использовать напорно-всасывающий рукав в системе высокого давления приведет к мгновенному разрыву. Эти стандарты регламентируют изделия для разных целей. Применение рукава с текстильной оплеткой вместо металлической навивки в условиях высокой вибрации может привести к быстрому износу оплетки. Металлическая навивка лучше держит импульсные нагрузки. Но она хуже защищена снаружи.
Есть еще импортные стандарты SAE и EN. Они часто гармонизированы с нашими ГОСТ. Но если вы работаете на внутреннем рынке, приоритет у национальных стандартов. Особенно в госзакупках. Там требование ГОСТ обязательно. И маркировка должна быть русской. Иначе заявку отклонят. Это бюрократия, но она защищает от импорта неликвида. Сомневаетесь? Запросите образцы смет.
Правила монтажа и условия хранения
Правильный монтаж гарантирует долгую службу узла. Ошибки при сборке сведут на нет качество даже самого дорогого рукава. Процесс выглядит так: сначала очищаются фитинги и посадочные места. Удаляется грязь, масло, заусенцы. Поверхность должна быть гладкой. Если на фитинге есть риски, уплотнение не ляжет плотно. Под манжетой будет люфт.
Затем рукав надевается на фитинг. Использовать нужно только рекомендованные оправки. Запрещается забивать рукав молотком. Это может повредить внутреннюю структуру навивки. После установки проверяется длина. Рукав не должен быть натянут как струна. При подаче давления он немного укорачивается. Если натянуть его заранее, при работе он оторвет фитинг. Нужен запас длины около 5 процентов.
Изгиб рукава должен быть плавным. Минимальный радиус изгиба указан в стандарте для каждого диаметра. Если согнуть рукав сильнее, навивка может деформироваться или сломаться. Поток жидкости перекроется. Давление скакнет. Рукав лопнет. Поэтому при прокладке трасс используйте угловые переходники, а не гните рукав насильно. Это базовое правило, которое часто нарушают в спешке.
Кручение рукава при монтаже недопустимо. Маркировочная лента должна идти прямо, без спиралей. Если рукав перекручен, он работает на скручивание под давлением. Это снижает ресурс в разы. Проверить просто: проведите линию маркером вдоль рукава до монтажа. После монтажа линия должна остаться прямой. Если она закрутилась — переделывайте. Без вариантов.
Условия хранения тоже имеют значение. Поступившие рукава должны храниться в сухом помещении, вдали от источников тепла и озона. Запрещается складирование их в растянутом или сжатом состоянии. Лучше всего хранить в бухтах на стеллажах. Не бросайте рукава на пол в грязи. Резина впитывает масла и химикаты, что меняет ее свойства. Срок хранения обычно не более 2 лет с даты изготовления.
Типичные дефекты и причины разрывов
Приемка партии рукавов по данному стандарту должна быть системной. Раз за разом при приемке мы проверяем не только паспортные данные, но и физическое соответствие. Наиболее вероятные дефекты — это повреждение наружного слоя при транспортировке, нарушение адгезии слоев и несоответствие давления.
- Вздутия на поверхности. Признак расслоения или дефекта навивки. Такой рукав нужно браковать немедленно. Под давлением вздутие превратится в разрыв.
- Трещины на наружном слое. Причина: старение резины, воздействие озона или неправильное хранение. Трещины глубокие — брак. Мелкая сетка допустима, но требует наблюдения.
- Коррозия проволоки. Видна на срезах или в местах повреждения наружного слоя. Ржавая проволока теряет прочность. Рукав не выдержит давление.
- Срыв фитингов. Причина: неправильная опрессовка или несоответствие диаметра. Фитинг должен держаться мертво. Если его можно провернуть руками — брак.
- Утечки через стенку. Признак пористости внутреннего слоя. Жидкость просачивается сквозь резину. Это опасно для пожаробезопасности.
Контроль качества работы самой лаборатории заключается в регулярной проверке соблюдения методик, поверке манометров. Журналы должны вестись ежедневно. Нет записи — значит, работа не выполнена. Сомневаетесь? Запросите образцы смет. Или просто попросите поставщика провести тест на герметичность в вашем присутствии. Практический тест иногда говорит больше, чем бумажка. Но для договора нужна бумажка по ГОСТ.
Вопросы и ответы по эксплуатации
Можно ли использовать рукава ГОСТ 25452-90 для горячей воды? Да, если температура не превышает 100 градусов. Но лучше уточнить у производителя состав резины. Некоторые композиции рассчитаны только на масла.
Сколько раз можно обжимать фитинги на одном рукаве? Однократно. Повторная опрессовка не гарантирует герметичность. Если фитинг сняли, рукав нужно утилизировать. Экономия на фитинге может привести к потере всего рукава.
Нужно ли смазывать фитинги перед монтажом? Да, тонким слоем масла. Это облегчит монтаж и защитит уплотнения. Но не переборщите. Излишки масла могут собрать пыль. Используйте гидравлическое масло той же марки, что в системе.
Что делать, если рукав начал пропускать жидкость через стенку? Немедленно заменить. Это признак разрушения внутреннего слоя. Дальнейшая эксплуатация запрещена. Риск пожара слишком велик.
В заключение, ГОСТ 25452-90 — это ваш главный союзник в обеспечении надежности гидравлических контуров. Глубокое понимание его требований и скрупулезность при контроле качества позволяют не просто принимать продукцию, а делать осознанный выбор в пользу долговечности и безопасности производства. Затраты на изучение стандарта минимальны, а выгода огромна. Без вариантов.
