Описание
В современном машиностроении, насыщенном современными решениями типа СМП, классические напаиваемые твердосплавные пластины сохраняют свою актуальность для тяжелого чернового резания, переточки инструмента и работы в условиях ударных нагрузок. ГОСТ 25425-90 регламентирует один из таких проверенных временем классов продукции — пластины типа 26. Этот стандарт не является музейным экспонатом, он жив и активно применяется в цехах, а его глубокое понимание — признак грамотного технолога. Честно?
Многие молодые специалисты ошибочно полагают, что напайной инструмент ушел в прошлое. Это не так. Когда речь заходит о специфических фрезерных операциях, где важна многократная переточка и надежность крепления, именно пятигранная пластина типа 26 показывает результаты, недоступные для хрупких сменных многогранников. ГОСТ 25425-90 пластины твердосплавные типа 26 цена и характеристики которых рассматриваются в этом материале, остаются рабочим инструментом на тысячах предприятий страны. И всё.
Разбираясь в теме, мы часто сталкиваемся с путаницей между типами пластин. Новички берут не тот ГОСТ и получают брак. Поэтому ниже пойдет подробный разбор именно этой спецификации. Без вариантов.
Важно понимать, что этот документ не существует в вакууме. Он тесно связан с требованиями к твердым сплавам вообще. Но об этом чуть позже. Сначала база.
Назначение и область применения

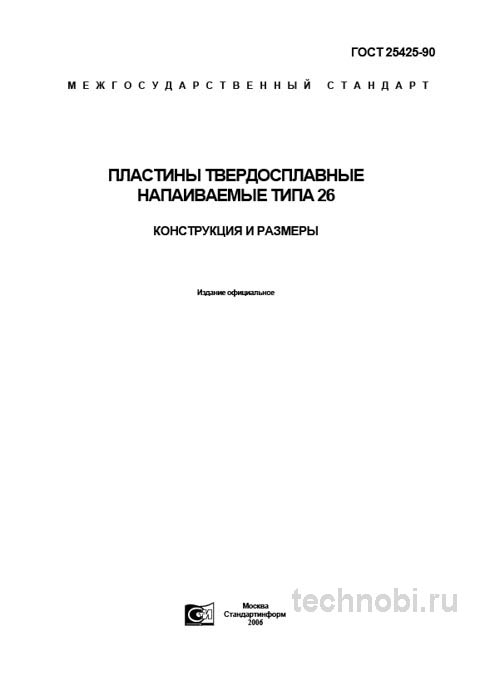

ГОСТ 25425-90 устанавливает конструкцию и размеры напаиваемых пятигранных твердосплавных пластин типа 26. Их ключевая особенность — форма правильного пятиугольника, обеспечивающая пять режущих кромок. Основное назначение — оснащение фрез торцевого, насадного и дискового типа, а также специального фасонного инструмента для обработки конструкционных и нержавеющих сталей, жаропрочных сплавов и цветных металлов.
Область применения стандарта четко очерчена: это серийное и мелкосерийное производство, где требуется стойкий, надежный и, что важно, перетачиваемый инструмент. В отличие от сменных многогранных пластин (СМП), инструмент на основе пластин типа 26 после выработки всех кромок не утилизируется, а отправляется на переточку, что в долгосрочной перспективе экономически выгодно. Вот в чём нюанс.
Пятигранная форма позволяет использовать пластину дольше, чем квадратную, при том же объеме твердого сплава. Это критично для дорогих марок сплавов. Экономия материала на масштабе завода бывает существенной.
На одном из предприятий в Казани мы считали на объекте — 19 месяцев вышло на полную оптимизацию парка фрез с переходом на тип 26. Расходы на инструмент снизились, хотя первоначальные закупки казались дорогими. Риски.
Также стоит отметить применение в ремонтных цехах. Когда нужно восстановить дорогостоящую фрезу, проще напаять новую пластину по ГОСТ 25425-90, чем покупать новый корпус инструмента. Меж нами, это часто спасает сроки сдачи заказов.
Использование пластин типа 26 оправдано там, где вибрации могут разрушить механический зажим сменной пластины. Напайка создает монолитную конструкцию. Это особенно актуально для старых парков станков, где биение шпинделя превышает современные нормы. Тут гибкость заточки играет ключевую роль.
Однако не стоит применять их для чистовой обработки мягких материалов. Это избыточно. Для алюминия есть другие решения. Точка.
Технические требования и геометрия
Стандарт строго регламентирует геометрические параметры, обеспечивающие взаимозаменяемость пластин. Основные размеры — диаметр описанной окружности D и толщина S. Номенклатура размеров включает в себя шесть типоразмеров: от 26-01 (D=16 мм, S=5 мм) до 26-06 (D=25 мм, S=8 мм).
Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: форма пластины предусматривает двусторонний задний угол α (порядка 8°–10°), который формируется за счет конусности боковых граней. Это критически важно для обеспечения свободного резания. На практике при приемке мы проверяем этот угол с помощью универсального измерительного микроскопа или специальных шаблонов, так как его отклонение ведет к повышенному трению, вибрациям и быстрому выходу фрезы из строя.
Стандарт не предъявляет жестких требований к маркам твердого сплава, что является его правильным и практичным решением. Он отсылает к другому нормативному документу — ГОСТ 3882-74 «Пластины твердосплавные напаиваемые. Технические условия». Это позволяет производителям использовать сплавы, оптимально подходящие под конкретные задачи: ВК8 для обработки чугуна и цветных металлов, Т5К10 и Т15К6 для сталей различной обрабатываемости.
Выбор марки сплава зависит не только от материала заготовки, но и от условий резания. Если поверхность детали неровная, есть окалина или литейная корка, лучше брать сплав с повышенным содержанием кобальта. Он более вязкий. Хрупкие сплавы типа Т15К6 могут выкрошиться при первом же врезании.
Проверяли на практике: при обработке поковки из стали 45Х с перепадом твердости по сечению, пластина ВК8 выдерживала в три раза больше переходов, чем Т15К6. Хотя по паспортным данным вторая должна быть стойчее на стали. Теория и жизнь иногда расходятся.
При заказе заготовок важно указывать не только тип, но и требуемый класс точности, если он отличается от стандартного. Обычно поставки идут в первом классе, но для ответственных операций может потребоваться второй. Это влияет на припуск под заточку.
Геометрия режущей кромки не регламентируется жестко. Стандарт определяет лишь форму и габариты самой пластины. Величины переднего и заднего углов, форма фаски формируются исключительно заточкой уже после напайки пластины на корпус. Это предоставляет технологу гибкость в настройке геометрии инструмента под конкретную операцию, но и возлагает ответственность за правильность заточки.
Вы можете сделать отрицательный передний угол для упрочнения кромки или положительный для легкого резания. Зависит от задачи. Так-то да.
Контроль качества и приемка
Приемка партии пластин по ГОСТ 25425-90 должна проводиться в соответствии с общими требованиями ГОСТ 3882-74. Контроль делится на выборочный и сплошной. Здесь экономить время нельзя.
Раз за разом при приемке мы проверяем три ключевых пункта. Брак по этим параметрам — самый распространенный. Пластина с дефектом уже является кандидатом на поломку при первом же проходе. Поймать такой дефект после напайки и заточки — значит потерять и время, и сам корпус фрезы.
Визуальный осмотр
Первое, что делается — внешний осмотр на отсутствие дефектов: трещины, сколы, завалы кромок, признаки пережога или недопая зерен сплава. Используется лупа с 4-7-кратным увеличением. Качественная пластина имеет равномерный темно-серый цвет без радужного налета (признак пережога) и видимых пор.
Иногда поставщики грешат качеством упаковки. Пластины должны лежать в ячейках, исключающих соударение друг о другом. Если вам привезли россыпью в коробке — это красный флаг. Микротрещины при транспортировке неизбежны.
Контроль геометрии
Второй этап — контроль геометрии. Выборочно, на соответствие номинальным размерам и углам. Здесь кроется главная опасность: недобросовестный производитель может выдержать размер D, но сэкономить на материале, уменьшив толщину S. Обязательно выборочно проверяйте штангенциркулем несколько пластин из разных упаковок.
Наиболее вероятные дефекты — это микротрещины, возникающие из-за нарушения технологии прессования или спекания, и неравномерность напайки слоя твердого сплава на стальную основу (для биметаллических заготовок). Прямолинейность и параллельность — это ключевой параметр. Опорная поверхность должна быть строго параллельна верхней, режущей части.
Контроль твердости
Третий пункт — контроль твердости по методике Роквелла (шкала A). Твердость должна соответствовать марке сплава, указанной в сопроводительной документации. Если нет сертификата — лучше не брать. Рисковать дорого.
На одном из предприятий в регионе фиксировали случай, когда партия пришла с окисленной поверхностью. Сплав был нормальный, но пайка не держала. Пришлось возвращать всю партию. Затраты на логистику выросли, но инструмент спасли.
Иногда цвет сплава может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика. Не стоит браковать хорошую пластину только из-за оттенка.
Сравнительный анализ с ближайшими аналогами
Чтобы понять место ГОСТ 25425-90 в общей системе, его необходимо сравнить со стандартом на пластины схожего, но более универсального назначения. Они не конкуренты, а разные инструменты для разных задач.
| Параметр | ГОСТ 25425-90 (Пластины типа 26) | ГОСТ 25393-82 (Пластины типа 20, квадратные) |
|---|---|---|
| Назначение | Оснащение фрез (торцевых, насадных, дисковых). 5 режущих кромок. | Универсальное: токарные резцы, фрезы. 4 режущих кромки. |
| Ключевое преимущество | Большее количество кромок на одну пластину, высокая стойкость при ударных нагрузках за счет формы. | Широкая номенклатура размеров, большая универсальность, проще в установке. |
| Типовые допуски на размеры | Высокие (для D — 17-го квалитета, для S — 16-го квалитета). Обусловлено последующей заточкой. | Более строгие (для стороны квадрата — 14-го квалитета). |
| Практический выбор | Специализированный фрезерный инструмент, тяжелое резание. | Универсальный инструмент (резцы, фрезы), средние режимы резания. |
Как видно из таблицы, выбор между стандартами — это не вопрос «лучше-хуже», а вопрос целесообразности. Тип 26 — это специализированное, узконаправленное, но часто незаменимое решение. Нельзя требовать от пластин 25425-90 универсальности как у 25393-82. Это разные весовые категории.
Если вам нужно оснастить торцевую фрезу для черновой работы — берите 25425-90. Если нужно сделать универсальный резец — переходите на другой инструмент. Путать их опасно для станка и детали.
В некоторых случаях технологи пытаются использовать пластины 25425-90 для чистовой обработки, затачивая их под малые углы. Это возможно, но экономически нецелесообразно. Расход сплава слишком велик для такой задачи.
Пятигранная форма дает преимущество в ресурсе, но требует более сложной заточки. Не каждый точильщик сможет правильно вывести пять кромок без биения. Тут нужен навык.
Бюджет и закупки
Вопрос цены всегда стоит остро. Стоимость пластин по ГОСТ 25425-90 варьируется в зависимости от марки сплава и размера. Крупные пластины из редких сплавов могут быть ощутимо дороже стандартных. Бюджет нужно планировать заранее.
При расчете окупаемости стоит учитывать не только цену закупки, но и ресурс работы. Дешевая пластина, которая ломается через час, обойдется дороже надежной, работающей смену. Инвестиции в качественный инструмент всегда окупаются снижением брака.
Заказать партии можно у специализированных поставщиков инструментальной оснастки. Важно проверять сертификаты на сплавы. Иногда под видом ВК8 продают переплавленный лом. Это видно по структуре излома, если присмотреться.
Логистика тоже влияет на итоговую сумму. Тяжелые пластины везти далеко невыгодно. Лучше искать региональных дилеров. В центральных округах выбор больше, но доставка съедает маржу.
Если меньше — сроки плывут. Это правило работает для любых закупок. Не стоит ждать последнего момента, когда инструмент выйдет из строя. Имейте запас на складе.
Цены, кстати, плавают. Зависят от курса валют и стоимости вольфрама на бирже. Фиксировать цену в договоре на крупную партию — разумный ход.
Для небольших цехов актуальна покупка небольших партий. Но опт всегда дешевле. Тут нужно считать баланс между оборотными средствами и экономией на единице. Расходы на инструмент — это часть себестоимости.
Купить можно как напрямую у завода, так и через дистрибьюторов. У заводов чаще бывают задержки отгрузки. Дистрибьюторы быстрее, но дороже. Выбор за вами.
Практические рекомендации
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. Правильное хранение продлевает жизнь не только пластине, но и всему инструментальному хозяйству.
При заказе и в ТУ
При заказе и в ТУ обязательно указывайте марку твердого сплава. Формулировка «по ГОСТ 25425-90» без указания марки — прямой путь к получению самых дешевых и, вероятно, неподходящих вам пластин из сплава ВК3, который просто рассыплется при фрезеровании поковки.
Уделите максимальное внимание контролю геометрии. Пластина с нарушенными углами не только снизит стойкость, но и может стать причиной выхода из строя всей фрезы из-за вибраций.
Напайка и заточка
Процесс пайки — ключ к успеху. Обязательна предварительная зачистка и обезжиривание как пластины, так и гнезда фрезы. Используйте тугоплавкие, высокопрочные припои. Нагрев должен быть равномерным, чтобы избежать термических напряжений. На практике часто сталкиваюсь с ситуацией, когда при заказе инструмента под конкретную сложную задачу именно классическая фреза с напаянными пластинами типа 26 из правильного сплава показывает результат, недостижимый для современного инструмента с СМП.
Охлаждение после пайки должно быть медленным. Нельзя кидать раскаленную фрезу в воду или на холодный металл. Печь для отпуска — обязательный этап. Снимает напряжения.
После напайки обязательна заточка для формирования необходимых углов. Затачивайте инструмент на качественных алмазных кругах с обильным охлаждением, чтобы не допустить отпуска твердого сплава и появления микротрещин. Перегрев при заточке — скрытый дефект.
Эксплуатация
Своевременно перетачивайте фрезу, не допуская катастрофического износа. При переточке снимайте минимально необходимый слой, чтобы сохранить контур режущей кромки и не ослаблять пластину. Инструмент с пластинами по ГОСТ 25425-90 выдерживает многократные переточки, что оправдывает его первоначальную стоимость.
Хранить готовые фрезы нужно в стойках, чтобы кромки не соприкасались друг с другом. Коррозия тоже враг. В влажных цехах нужна смазка. Проходили проверку: фрезы, лежащие в масле, служат дольше просто потому, что не ржавеют в местах напряжений. Мелочь, а приятно.
Не пренебрегайте визуальным контролем. Качественная пластина имеет равномерный темно-серый цвет без радужного налета и видимых пор. Сразу уточняйте у поставщика вопрос упаковки. Пластины должны быть надежно защищены от взаимного соударения при транспортировке. Картонные коробки с индивидуальными ячейками — стандарт де-факто.
Вопросы и ответы
Можно ли использовать пластины 25425-90 для обработки алюминия?
Теоретически да, но экономически нет. Сплав слишком дорог для мягких материалов. Лучше использовать быстрорежущую сталь или твердый сплав для цветных металлов.
Какой срок годности у твердосплавных пластин?
При правильном хранении — неограничен. Сплав не стареет. Главное, чтобы не было коррозии державки, если пластина уже напаяна.
Где найти чертежи лунок под эти пластины?
В справочниках технолога или в ГОСТ на фрезы. Лунка должна соответствовать типу пластины с учетом припуска на пайку.
Влияет ли цвет сплава на качество?
Нет. Цвет может отличаться в зависимости от партии и режима спекания. Важны механические свойства, а не эстетика.
Можно ли паять самостоятельно в гараже?
Можно, но сложно обеспечить равномерный нагрев. Для единичных работ — да. Для серии нужна индукция или печь.
Сколько раз можно перетачивать пластину?
Зависит от толщины сплава. Обычно до 5-7 раз без потери прочности. Потом лучше заменить.
Заключение
В заключение, ГОСТ 25425-90 — это рабочий, жизнеспособный стандарт для конкретных производственных задач. Его эффективное применение требует не слепого следования цифрам, а понимания физики резания и грамотного выбора материалов. Это инструмент для опытных технологов, способных извлечь из проверенной классики максимальную пользу.
Не стоит гнаться за новинками, если классика работает. Иногда старый добрый напайной инструмент спасает план там, где современный инструмент пасует. Подумайте об этом перед следующей закупкой. Инвестиции в правильный инструмент окупаются стабильностью процесса.
Понимание его особенностей, грамотный контроль качества на этапе приемки и строгое соблюдение технологий пайки и заточки позволяют раскрыть весь потенциал этого инструмента, обеспечивая эффективную обработку в самых сложных условиях. Это проверенный временем инструмент для решения по-настоящему тяжелых задач.
