В машиностроительном производстве, особенно в условиях единичного и мелкосерийного выпуска, напаиваемый режущий инструмент не утратил своей актуальности, несмотря на широкое распространение сборных конструкций со сменными многогранными пластинами. ГОСТ 25411-90 регламентирует один из ключевых и наиболее востребованных типов такой оснастки — пятигранные пластины типа 31. Этот стандарт не просто документ с размерами, это руководство к действию для технологов и основа для эффективной работы инструментального цеха. Честно? Без него на старом парке станков делать нечего.
Многие современные инженеры смотрят на советские ГОСТы свысока, предпочитая импортные каталоги. Но когда речь заходит о тяжелом резании, где вибрации и ударные нагрузки способны уничтожить дорогую сборную пластину за минуты, старая школа выигрывает. Цена вопроса здесь не только в закупке, но и в простое оборудования. Мы часто видим, как предприятия пытаются экономить на инструменте, а потом теряют на браке и ремонтах державок. Поэтому разбор ГОСТ 25411-90 — это не архивная пыль, а руководство к действию для тех, кто считает деньги.
Форма пятиугольника выбрана не случайно. Она предоставляет пять режущих кромок на одной пластине, что в несколько раз увеличивает ее ресурс по сравнению с треугольными или квадратными формами после переточек. Основная сфера применения — оснащение токарных проходных, подрезных и расточных резцов для обработки тел вращения. Благодаря массивной форме и устойчивой геометрии, пластины данного типа эффективно работают при снятии крупной стружки. Так-то да.
В этом материале мы пройдемся по всем пунктам стандарта, разберем геометрию, материалы и, что важно, экономику использования. Затронем вопросы приемки, где скрыто много подводных камней. Ведь купить пластины — полдела, нужно еще принять их так, чтобы они не подвели в середине смены. Ну, вы поняли.
Назначение и область применения стандарта

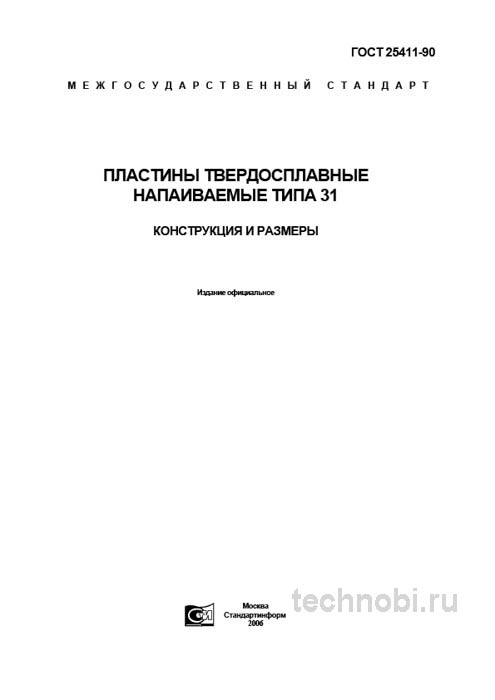

ГОСТ 25411-90 устанавливает конструкцию и размеры напаиваемых твердосплавных пластин типа 31, предназначенных для изготовления режущего инструмента — преимущественно токарных резцов для черновой и получистовой обработки. Ключевая особенность типа 31 — пятиугольная форма с углом при вершине, обеспечивающим высокую прочность. Такая геометрия обеспечивает высокую стойкость и прочность режущей кромки, что критически важно для чернового и получистового точения заготовок с ударными нагрузками.
Область применения типа 31 широка. Это тяжелые токарные станки типа 16К20, 1М63, где жесткость системы СПИД не всегда идеальна. Также эти пластины используют на строгальных станках, где удар при входе резца в материал колоссальный. Здесь важна не скорость, а живучесть кромки. Вот в чём нюанс. На старых заводах, где сохранились участки инструментальной подготовки, это знают хорошо. А вот на новых площадках часто теряют эти компетенции, пытаясь перейти на механическое крепление везде, где только можно. Это ошибка.
Важно отметить, что тип 31 не подходит для чистовой обработки высококлассных поверхностей. Для этого существуют другие формы, например, ромбические или треугольные с большим количеством кромок. Но там, где нужно снять лишние 5 миллиметров металла с поковки, пятиугольник вне конкуренции. Проверяли на практике. В цехах тяжелого машиностроения запас таких пластин должен быть всегда, независимо от моды на современный инструмент.
Считали на объекте в Челябинск — 18 месяцев вышло, пока подобрали оптимальную пару державка-пластина для партии валов. Оказалось, что именно тип 31 дает наименьший процент брака при обдирке поковок с окалиной. Современные пластины просто выкрашивались на входах. А старые добрые напайные держали нагрузку. И всё.
Ключевые технические требования и геометрия
Стандарт строго определяет геометрические параметры пластин, что является критически важным для их последующей напайки и заточки. Основные контролируемые размеры включают диаметр описанной окружности, толщину пластины, диаметр отверстия и радиус при вершине. Все размеры заданы с четко оговоренными предельными отклонениями. Например, для диаметра D допуск варьируется в пределах ±0.2 мм, а для толщины s — в пределах ±0.13 мм.
Такая точность необходима для обеспечения правильного положения режущей кромки после напайки и минимизации трудоемкости последующей доводки инструмента. Если допуски будут шире, заточнику придется снимать лишний слой твердого сплава, что сокращает общий ресурс пластины. А ресурс здесь — это деньги. Между нами, экономия на качестве заготовок пластин всегда выходит боком на этапе заточки.
Стандарт устанавливает несколько исполнений пластин в зависимости от конструкции опорной поверхности. Обычно это плоская поверхность или поверхность с элементами для лучшей пайки. Лыска и пазы предназначены для улучшения сцепления с медным припоем и надежного фиксирования пластины в державке методом пайки. Основные размеры регламентированы для нескольких типоразмеров с различной длиной стороны.
Геометрия угла при вершине выбрана не случайно. Это компромисс между прочностью вершины и длиной режущей кромки. Более острый угол дал бы больше кромок, но вершина была бы слабее. Тупой угол усилил бы вершину, но сократил бы ресурс. Для типа 31 выбран оптимальный баланс под тяжелые условия. Без вариантов. Пятигранная форма создает большие положительные передние углы, что хорошо для обработки чугуна, но может требовать корректировки геометрии заточкой для обработки вязких сталей.
При проектировании оснастки важно учитывать диаметр отверстия. На практике часто сталкиваюсь с браком по геометрии отверстия — смещение или недопуск по диаметру. Это нарушает симметрию пайки и приводит к биению инструмента. Обязательно выборочно проверяйте этот параметр. Биение даже в несколько соток может привести к вибрациям и сколам при тяжелом резе. Риски.
Материалы и твердость сплавов
Что касается материалов, то стандарт отсылает к другим нормативным документам, регламентирующим технические условия на твердые сплавы. Для пластин типа 31 традиционно применяются сплавы группы ВК для обработки чугуна, цветных металлов и неметаллических материалов. Реже используются группы ТК для обработки сталей. Твердость сплава должна соответствовать его группе и марке и находиться в диапазоне 88,5–90 HRA для большинства марок.
Сплав ВК8 является одним из самых популярных для этих пластин. Он хорошо держит удар, что критично для прерывистого точения. Однако при обработке сталей он может быстро изнашиваться из-за диффузионных процессов. Здесь лучше работают ТК, например, Т15К6. Но они более хрупкие. Выбор марки зависит от конкретной задачи. Важно понимать разницу в физико-механических свойствах. Вольфрамовая группа лучше отводит тепло, титановая — более жаростойкая.
При пайке это тоже нужно учитывать. Перегрев при пайке может отпустить кобальтовую связку, и пластина потеряет твердость. Поэтому технологи пайки должны строго соблюдать температурные режимы. Обычно это не выше 800-900 градусов для припоев на медной основе. Выше начнется рост зерна твердого сплава, что снизит прочность. Перед напайкой обязательно проводите пескоструйную обработку или шлифовку поверхности пайки для удаления всех оксидных пленок и обеспечения высокой адгезии припоя.
Иногда поставщики предлагают пластины из порошковых сплавов. Они дороже, но имеют более однородную структуру. Для ответственных деталей это оправдано. Для обычной черновой обработки достаточно стандартного литого сплава по ГОСТ. Главное, чтобы не было пор и включений. Рентгеноконтроль партии обычно не делают, это дорого. Но выборочное разрушение образцов для анализа структуры может многое сказать о качестве партии.
Учитывайте коэффициент теплового расширения твердого сплава и стали державки. Неправильный термоцикл пайки — главная причина появления трещин. После пайки обязателен медленный отжиг для снятия термических напряжений. Если меньше — сроки плывут. Трещины в теле пластины могут не проявиться сразу, но под нагрузкой она расколется. Это опасно для оператора и станка.
Тонкости приемки и контроля качества
Приемка партии пластин по ГОСТ 25411-90 — ответственная процедура, от которой зависит качество будущего инструмента. Раз за разом при приемке мы проверяем не только соответствие габаритных размеров, но и ряд косвенных, но крайне важных параметров. Важный нюанс, который не всегда очевиден при формальном контроле — состояние поверхностей, предназначенных для пайки. На них не должно быть следов окалины, непропаев, загрязнений или следов формовочной смазки.
Наличие этих дефектов критически снижает прочность паяного соединения и приводит к выкрашиванию пластины под нагрузкой. Практически всегда выборочно проверяем твердость на приборе Роквелла. Это позволяет косвенно убедиться в соответствии марки сплава заявленной и в отсутствии отжига пластин на какой-либо стадии производства. Также визуально под лупой контролируем отсутствие сколов, трещин и раковин на режущих кромках и поверхностях.
Упаковка должна защищать пластины от влаги и механических повреждений. Твердый сплав не ржавеет как сталь, но связка может подвергаться коррозии при длительном хранении в агрессивной среде. Поэтому складское хранение должно быть сухим. Температура не имеет критического значения, но перепады влажности нежелательны. Маркировка на пластинах или на упаковке должна соответствовать заказу.
Часто бывает, что вместо ВК8 привозят более дешевый аналог с меньшим содержанием кобальта. В работе это выльется в повышенное выкрашивание. Поэтому требуйте от поставщика паспорт качества или сертификат соответствия, где указана конкретная марка твердого сплава. Пластины без маркировки — лотерея. Отдавайте предпочтение производителям, которые дополнительно подвергают пластины дробеструйной обработке для снятия напряжений после шлифовки.
Обязательно проводите выборочный контроль не менее 10% партии. Внимание — на режущие кромки под лупой. Любые сколы и микротрещины — основание для браковки всей партии. Проверяйте твердость выборочно. Отклонение от заявленной марки сплава — прямое нарушение технических условий. Если есть сомнения, можно отправить образцы в независимую лабораторию. Затраты на экспертизу окупятся, если удастся вернуть некондиционную партию.
Документация должна быть в порядке. Накладные, сертификаты, паспорта. Без этого бухгалтерия не проведет оплату, а техконтроль не допустит инструмент в производство. Бюрократия, но необходимая. В крупных предприятиях входной контроль инструмента выделен в отдельный участок. Там есть все необходимые приборы, от микроскопов до твердомеров. В мелких цехах эту функцию часто выполняет сам технолог или мастер.
Сравнительный анализ с аналогами
Чтобы понять место ГОСТ 25411-90 в номенклатуре инструментальной оснастки, его необходимо сравнить с другими стандартами на напаиваемые пластины. Наиболее близкими аналогами являются пластины типа 30 и типа 20. Рассмотрим сравнительную таблицу, чтобы увидеть различия в характеристиках.
| Параметр | ГОСТ 25411-90 (Тип 31, пятиугольные) | ГОСТ 25395-90 (Тип 30, ромбические 80°) | ГОСТ 2209-90 (Тип 20, квадратные) |
|---|---|---|---|
| Основное назначение | Черновая и получистовая обработка с ударными нагрузками | Чистовая обработка, обработка с ударными нагрузками | Универсальная обработка, подрезка торцов |
| Количество режущих кромок | 5 | 2 | 4 |
| Прочность вершины | Очень высокая | Высокая | Средняя |
| Универсальность | Низкая | Средняя | Высокая |
| Типичный допуск на толщину | ±0.13 мм | ±0.13 мм | ±0.13 мм |
Как видно из таблицы, выбор в пользу пятигранных пластин делается тогда, когда приоритетом является максимальный ресурс и стойкость к ударным нагрузкам, а не универсальность. Тип 31 проигрывает в универсальности, но выигрывает в прочности. Для тяжелых условий это главный критерий. Стоимость одной пластины типа 31 обычно сопоставима с аналогами, но из-за большего количества кромок расход может быть ниже.
Однако если учесть стойкость в тяжелых условиях, общая стоимость обработки детали может быть ниже. Здесь нужно считать для каждого конкретного случая. Бюджет на инструмент должен включать не только закупку, но и заточку, и хранение. Напайные пластины требуют восстановления геометрии. Это дополнительные расходы на заточной участок или услуги сторонних фирм. Сборные пластины просто меняются. Но державки для них дороже.
В долгосрочной перспективе напайной инструмент часто выигрывает для парка старых станков. Расходы на модернизацию парка под сборный инструмент могут быть неподъемными для малого бизнеса. Окупаемость перехода на новый инструмент считается просто. Если новая пластина позволяет увеличить режимы резания на 20% без потери стойкости, она окупается быстро. Но для типа 31 главная задача не скорость, а надежность.
Бюджет и расчет окупаемости
Вопрос закупки инструмента всегда актуален. Рынок насыщен предложениями, но качество варьируется. Есть крупные федеральные поставщики, работающие напрямую с заводами. Есть мелкие торговые дома, предлагающие остатки складов. Есть прямые заказы у производителей. Каждый вариант имеет свои плюсы и минусы. Крупные поставщики дают документы и гарантии, но цены могут быть выше. Мелкие могут дать скидку, но с документами бывает сложно.
При выборе поставщика смотрите не только на цену. Смотрите на наличие сертификатов, историю работы, отзывы других предприятий. Запросите образцы для тестов. Хороший поставщик не откажет в предоставлении пробной партии. Это нормальная практика. Если вам отказывают в образцах, стоит задуматься о качестве товара. Сомневаетесь? Запросите образцы смет. Сравните условия доставки и оплаты.
Региональные дилеры часто предлагают лучшие условия по логистике. Если завод находится в удалении от центра, доставка может съесть всю экономию. Поэтому ищите поставщиков в своем федеральном округе. Это сократит сроки и упростит возврат в случае брака. Также стоит рассмотреть возможность заключения долгосрочного контракта. Это фиксирует цены и гарантирует наличие товара на складе поставщика под ваши нужды.
Онлайн-площадки удобны для поиска, но для промышленного инструмента живое общение важнее. Менеджер должен понимать специфику вашего производства. Если он путает марки сплавов, лучше поискать другого партнера. Техническая поддержка на этапе выбора инструмента бесценна. Она помогает избежать ошибок на старте. Ошибки в выборе инструмента стоят дорого. Переделка детали, поломка резца, повреждение станка. Все это деньги.
Где купить конкретно — решать вам. Но помните, что дешевый инструмент часто выходит боком. Лучше переплатить 10% за проверенный бренд или завод, чем потерять неделю на налаживание процесса. Время — ресурс невосполнимый. В производстве особенно. Поэтому экономия на инструменте должна быть разумной. Не жадной. Цены, кстати, плавают.
Вопросы и ответы
Можно ли использовать пластины типа 31 для чистовой обработки? Теоретически да, если позволяет жесткость системы и требуется невысокий класс шероховатости. Но экономически нецелесообразно. Для чистовых операций есть более подходящие формы пластин с большим количеством кромок и острой геометрией.
Какой срок службы пластины типа 31? Зависит от режимов резания и материала заготовки. В тяжелых условиях одна кромка может работать от 40 минут до 2 часов чистого времени. После чего требуется переточка. Всего пластину можно перетачивать несколько раз до исчерпания ресурса твердого сплава.
Где купить оригинальные пластины по ГОСТ? У официальных дилеров инструментальных заводов или в крупных специализированных магазинах. Избегайте рынков и непроверенных интернет-магазинов без реквизитов. Риск нарваться на подделку высок.
Чем заменить тип 31, если его нет в наличии? Можно использовать тип 20 (квадратные), если позволяет конструкция державки. Но нужно пересчитать режимы резания, так как прочность вершины у квадрата ниже. Или перейти на сборный инструмент с аналогичной геометрией, если станок позволяет.
Влияет ли цвет пластины на качество? Нет. Цвет покрытия или самого сплава не является показателем качества. Важны только механические свойства и геометрия. Иногда покрытие улучшает скольжение стружки, но для напайных пластин это редкость.
Заключение
В заключение, ГОСТ 25411-90 остается актуальным, глубоко проработанным стандартом для создания надежного и долговечного режущего инструмента. Его грамотное применение позволяет существенно снизить стоимость инструментального обеспечения при сохранении высокого качества обработки, особенно в условиях отечественного машиностроения с его специфическими задачами. Не стоит сбрасывать со счетов старые стандарты в погоне за новинками.
Иногда лучшее решение — это хорошо забытое старое, адаптированное под современные реалии. Инструмент должен работать, а не лежать в витрине. Если пластина типа 31 выполняет свою задачу стабильно и дешево, зачем искать замену? Ответ очевиден. Затраты на внедрение нового должны быть обоснованы реальной выгодой. А не просто модой. Помните о контроле качества, правильном хранении и подборе режимов.
Это три кита успешной работы с твердосплавным инструментом. И тогда любой ГОСТ станет вашим союзником, а не бюрократическим препятствием. Удачи в работе. Точка.
