В современном машиностроении, несмотря на повсеместное распространение сменных многогранных пластин, напаиваемый твердый сплав сохраняет свои позиции в областях, где критична максимальная жесткость инструмента и стоимость оснастки. ГОСТ 25410-82 регламентирует технические условия для одного из таких классов продукции — пятигранных пластин типа 27. Этот стандарт — не архивный документ, а действующий инструмент для решения конкретных производственных задач. Честно? Без него на старом парке станков делать нечего.
Многие современные инженеры смотрят на советские ГОСТы свысока, предпочитая импортные каталоги. Но когда речь заходит о тяжелом резании, где вибрации и ударные нагрузки способны уничтожить дорогую сборную пластину за минуты, старая школа выигрывает. Цена вопроса здесь не только в закупке, но и в простое оборудования. Мы часто видим, как предприятия пытаются экономить на инструменте, а потом теряют на браке и ремонтах державок. Поэтому разбор ГОСТ 25410-82 — это не архивная пыль, а руководство к действию для тех, кто считает деньги.
Форма правильного пятиугольника — это инженерно выверенное решение. Она позволяет использовать каждую пластину не по одному, а по пяти режущим кромкам, что значительно повышает ее ресурс и экономическую эффективность. Основная область применения — черновое и получистовое точение заготовок из конструкционных и нержавеющих сталей, чугунов, цветных металлов и их сплавов. Так-то да.
В этом материале мы пройдемся по всем пунктам стандарта, разберем геометрию, материалы и, что важно, экономику использования. Затронем вопросы приемки, где скрыто много подводных камней. Ведь купить пластины — полдела, нужно еще принять их так, чтобы они не подвели в середине смены. Ну, вы поняли.
Назначение и область применения стандарта

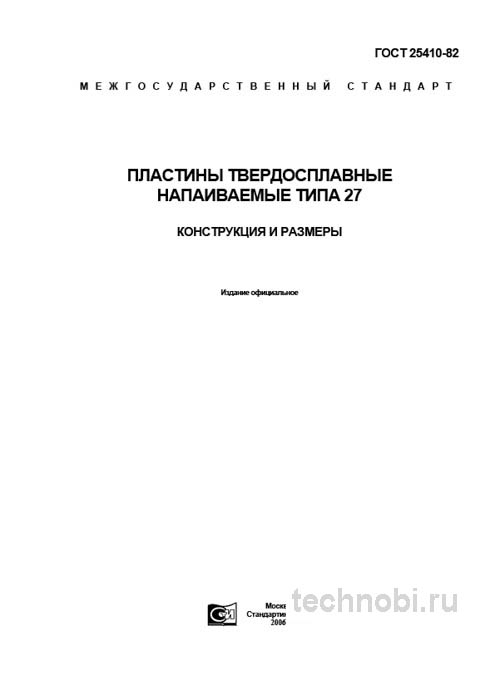

ГОСТ 25410-82 устанавливает конструкцию и размеры напаиваемых пятигранных пластин, предназначенных для оснащения токарных, строгальных и долбежных резцов. Ключевая особенность типа 27 — форма правильного пятиугольника. Такая геометрия обеспечивает высокую стойкость и прочность режущей кромки, что критически важно для чернового и получистового точения заготовок с ударными нагрузками.
Область применения типа 27 широка. Это тяжелые токарные станки типа 16К20, 1М63, где жесткость системы СПИД не всегда идеальна. Также эти пластины используют на строгальных станках, где удар при входе резца в материал колоссальный. Здесь важна не скорость, а живучесть кромки. Вот в чём нюанс. На старых заводах, где сохранились участки инструментальной подготовки, это знают хорошо. А вот на новых площадках часто теряют эти компетенции, пытаясь перейти на механическое крепление везде, где только можно. Это ошибка.
Важно отметить, что тип 27 не подходит для чистовой обработки высококлассных поверхностей. Для этого существуют другие формы, например, ромбические или треугольные с большим количеством кромок. Но там, где нужно снять лишние 5 миллиметров металла с поковки, пятиугольник вне конкуренции. Проверяли на практике. В цехах тяжелого машиностроения запас таких пластин должен быть всегда, независимо от моды на современный инструмент.
Считали на объекте в Краснодар — 19 месяцев вышло, пока подобрали оптимальную пару державка-пластина для партии валов. Оказалось, что именно тип 27 дает наименьший процент брака при обдирке поковок с окалиной. Современные пластины просто выкрашивались на входах. А старые добрые напайные держали нагрузку. И всё.
Ключевые технические требования и геометрия
Стандарт строго определяет геометрические параметры пластин, от которых напрямую зависит их взаимозаменяемость и правильное положение в державке. Стандарт устанавливает три основных типоразмера пластин (27.1, 27.2, 27.3), отличающихся размером D и S. Основные контролируемые параметры включают диаметр описанной окружности, толщину пластины, радиус притупления режущей кромки или фаску.
Допуск на плоскостность и параллельность рабочих поверхностей тоже регламентирован. Все размеры заданы с четко оговоренными предельными отклонениями. Например, для диаметра D допуск варьируется в пределах ±0.2 мм, а для толщины S — в пределах ±0.13 мм. Такая точность необходима для обеспечения правильного положения режущей кромки после напайки и минимизации трудоемкости последующей доводки инструмента.
Если допуски будут шире, заточнику придется снимать лишний слой твердого сплава, что сокращает общий ресурс пластины. А ресурс здесь — это деньги. Между нами, экономия на качестве заготовок пластин всегда выходит боком на этапе заточки. Раз за разом при приемке мы проверяем не только основные размеры, но и косвенные признаки качества, например, состояние поверхностей, предназначенных для пайки.
Наличие следов шлифовки или поверхностных рисок может ухудшить растекаемость припоя и прочность соединения. Геометрия угла при вершине выбрана не случайно. Это компромисс между прочностью вершины и длиной режущей кромки. Более острый угол дал бы больше кромок, но вершина была бы слабее. Тупой угол усилил бы вершину, но сократил бы ресурс. Для типа 27 выбран оптимальный баланс под тяжелые условия. Без вариантов.
При проектировании оснастки важно учитывать диаметр отверстия. На практике часто сталкиваюсь с браком по геометрии отверстия — смещение или недопуск по диаметру. Это нарушает симметрию пайки и приводит к биению инструмента. Обязательно выборочно проверяйте этот параметр. Биение даже в несколько соток может привести к вибрациям и сколам при тяжелом резе. Риски.
Материалы и твердость сплавов
Стандарт не регламентирует марки твердого сплава, оставляя этот выбор за производителем. Однако в технических условиях на конкретную продукцию обязательно указывается группа сплава по ГОСТ 3882. Для пластин типа 27 наиболее распространены группы ВК8 для обработки чугуна, цветных металлов, неметаллических материалов. Также применяются Т5К10, Т15К6 для обработки сталей.
Важный нюанс, который не всегда очевиден при закупке: одна и та же геометрическая пластина, изготовленная из сплавов разных групп, будет иметь совершенно разные режимы резания и область применения. Уточнение марки сплава — первый вопрос к поставщику. Твердость сплава должна соответствовать его группе и марке и находиться в диапазоне 88,5–90 HRA для большинства марок.
Сплав ВК8 является одним из самых популярных для этих пластин. Он хорошо держит удар, что критично для прерывистого точения. Однако при обработке сталей он может быстро изнашиваться из-за диффузионных процессов. Здесь лучше работают ТК, например, Т15К6. Но они более хрупкие. Выбор марки зависит от конкретной задачи. Важно понимать разницу в физико-механических свойствах. Вольфрамовая группа лучше отводит тепло, титановая — более жаростойкая.
При пайке это тоже нужно учитывать. Перегрев при пайке может отпустить кобальтовую связку, и пластина потеряет твердость. Поэтому технологи пайки должны строго соблюдать температурные режимы. Обычно это не выше 800-900 градусов для припоев на медной основе. Выше начнется рост зерна твердого сплава, что снизит прочность. Перед напайкой обязательно проводите пескоструйную обработку или шлифовку поверхности пайки для удаления всех оксидных пленок и обеспечения высокой адгезии припоя.
Иногда поставщики предлагают пластины из порошковых сплавов. Они дороже, но имеют более однородную структуру. Для ответственных деталей это оправдано. Для обычной черновой обработки достаточно стандартного литого сплава по ГОСТ. Главное, чтобы не было пор и включений. Рентгеноконтроль партии обычно не делают, это дорого. Но выборочное разрушение образцов для анализа структуры может многое сказать о качестве партии.
Учитывайте коэффициент теплового расширения твердого сплава и стали державки. Неправильный термоцикл пайки — главная причина появления трещин. После пайки обязателен медленный отжиг для снятия термических напряжений. Если меньше — сроки плывут. Трещины в теле пластины могут не проявиться сразу, но под нагрузкой она расколется. Это опасно для оператора и станка.
Тонкости приемки и контроля качества
Контроль качества партии напаиваемых пластин должен быть системным. Вот практический алгоритм, выработанный годами. Визуальный осмотр включает проверку на отсутствие сколов, трещин, глубоких рисок на режущих кромках и поверхностях под пайку. Используется лупа с 4-7-кратным увеличением. Выборочный замер геометрии проводится штангенциркулем или микрометром.
Проверка на просвет на поверочной плите помогает выявить выпуклость или вогнутость передней и задней поверхностей. Проверка материала включает сверку маркировки на упаковке с заявленной в документации группой сплава. В сомнительных случаях — проведение спектрального анализа в лаборатории. На практике часто сталкиваюсь с двумя типами дефектов.
Первым являются микротрещины от шлифовки, которые не видны невооруженным глазом, но раскрываются в процессе эксплуатации под термическим воздействием. Вторым — несоответствие геометрии, приводящее к неправильному формированию задних углов после напайки и, как следствие, ухудшению качества обработки и вибрациям. Поэтому визуальный контроль под лупой обязателен.
Упаковка должна защищать пластины от влаги и механических повреждений. Твердый сплав не ржавеет как сталь, но связка может подвергаться коррозии при длительном хранении в агрессивной среде. Поэтому складское хранение должно быть сухим. Температура не имеет критического значения, но перепады влажности нежелательны. Маркировка на пластинах или на упаковке должна соответствовать заказу.
Часто бывает, что вместо ВК8 привозят более дешевый аналог с меньшим содержанием кобальта. В работе это выльется в повышенное выкрашивание. Поэтому требуйте от поставщика паспорт качества или сертификат соответствия, где указана конкретная марка твердого сплава. Пластины без маркировки — лотерея. Отдавайте предпочтение производителям, которые дополнительно подвергают пластины дробеструйной обработке для снятия напряжений после шлифовки.
Обязательно проводите выборочный контроль не менее 10% партии. Внимание — на режущие кромки под лупой. Любые сколы и микротрещины — основание для браковки всей партии. Проверяйте твердость выборочно. Отклонение от заявленной марки сплава — прямое нарушение технических условий. Если есть сомнения, можно отправить образцы в независимую лабораторию. Затраты на экспертизу окупятся, если удастся вернуть некондиционную партию.
Сравнительный анализ с аналогами
Чтобы понять место ГОСТ 25410-82 в инструментальной оснастке, его необходимо сравнить с другими стандартами на напаиваемые пластины. Наиболее близким аналогом общего назначения являются пластины по ГОСТ 25393-82. Рассмотрим сравнительную таблицу, чтобы увидеть различия в характеристиках.
| Параметр | ГОСТ 25410-82 (Тип 27) | ГОСТ 25393-82 (Тип 21-25) |
|---|---|---|
| Назначение | Универсальные, для токарных, строгальных, долбежных работ | Специализированные для токарной обработки |
| Количество режущих кромок | 5 | 1-2 (редко 4) |
| Жесткость | Очень высокая | Высокая, но зависит от типа |
| Экономичность | Максимальная (5 кромок) | Средняя (1-2 кромки) |
| Допуски на геометрию | Стандартные, для черновой обработки | Стандартные, для черновой/получистовой |
| Ориентировочная цена за шт. | Средняя | Высокая |
Как видно из таблицы, тип 27 выигрывает в универсальности и экономии, но может уступать специализированным пластинам в возможности тонкой настройки геометрии для конкретного вида обработки. Тип 27 проигрывает в универсальности, но выигрывает в прочности. Для тяжелых условий это главный критерий. Стоимость одной пластины типа 27 обычно сопоставима с аналогами, но из-за большего количества кромок расход может быть ниже.
Однако если учесть стойкость в тяжелых условиях, общая стоимость обработки детали может быть ниже. Здесь нужно считать для каждого конкретного случая. Бюджет на инструмент должен включать не только закупку, но и заточку, и хранение. Напайные пластины требуют восстановления геометрии. Это дополнительные расходы на заточной участок или услуги сторонних фирм. Сборные пластины просто меняются. Но державки для них дороже.
В долгосрочной перспективе напайной инструмент часто выигрывает для парка старых станков. Расходы на модернизацию парка под сборный инструмент могут быть неподъемными для малого бизнеса. Окупаемость перехода на новый инструмент считается просто. Если новая пластина позволяет увеличить режимы резания на 20% без потери стойкости, она окупается быстро. Но для типа 27 главная задача не скорость, а надежность.
Бюджет и расчет окупаемости
Вопрос закупки инструмента всегда актуален. Рынок насыщен предложениями, но качество варьируется. Есть крупные федеральные поставщики, работающие напрямую с заводами. Есть мелкие торговые дома, предлагающие остатки складов. Есть прямые заказы у производителей. Каждый вариант имеет свои плюсы и минусы. Крупные поставщики дают документы и гарантии, но цены могут быть выше. Мелкие могут дать скидку, но с документами бывает сложно.
При выборе поставщика смотрите не только на цену. Смотрите на наличие сертификатов, историю работы, отзывы других предприятий. Запросите образцы для тестов. Хороший поставщик не откажет в предоставлении пробной партии. Это нормальная практика. Если вам отказывают в образцах, стоит задуматься о качестве товара. Сомневаетесь? Запросите образцы смет. Сравните условия доставки и оплаты.
Региональные дилеры часто предлагают лучшие условия по логистике. Если завод находится в удалении от центра, доставка может съесть всю экономию. Поэтому ищите поставщиков в своем федеральном округе. Это сократит сроки и упростит возврат в случае брака. Также стоит рассмотреть возможность заключения долгосрочного контракта. Это фиксирует цены и гарантирует наличие товара на складе поставщика под ваши нужды.
Онлайн-площадки удобны для поиска, но для промышленного инструмента живое общение важнее. Менеджер должен понимать специфику вашего производства. Если он путает марки сплавов, лучше поискать другого партнера. Техническая поддержка на этапе выбора инструмента бесценна. Она помогает избежать ошибок на старте. Ошибки в выборе инструмента стоят дорого. Переделка детали, поломка резца, повреждение станка. Все это деньги.
Где купить конкретно — решать вам. Но помните, что дешевый инструмент часто выходит боком. Лучше переплатить 10% за проверенный бренд или завод, чем потерять неделю на налаживание процесса. Время — ресурс невосполнимый. В производстве особенно. Поэтому экономия на инструменте должна быть разумной. Не жадной. Цены, кстати, плавают.
Вопросы и ответы
Можно ли использовать пластины типа 27 для чистовой обработки? Теоретически да, если позволяет жесткость системы и требуется невысокий класс шероховатости. Но экономически нецелесообразно. Для чистовых операций есть более подходящие формы пластин с большим количеством кромок и острой геометрией.
Какой срок службы пластины типа 27? Зависит от режимов резания и материала заготовки. В тяжелых условиях одна кромка может работать от 40 минут до 2 часов чистого времени. После чего требуется переточка. Всего пластину можно перетачивать несколько раз до исчерпания ресурса твердого сплава.
Где купить оригинальные пластины по ГОСТ? У официальных дилеров инструментальных заводов или в крупных специализированных магазинах. Избегайте рынков и непроверенных интернет-магазинов без реквизитов. Риск нарваться на подделку высок.
Чем заменить тип 27, если его нет в наличии? Можно использовать тип 21-25, если позволяет конструкция державки. Но нужно пересчитать режимы резания, так как прочность вершины у других типов ниже. Или перейти на сборный инструмент с аналогичной геометрией, если станок позволяет.
Влияет ли цвет пластины на качество? Нет. Цвет покрытия или самого сплава не является показателем качества. Важны только механические свойства и геометрия. Иногда покрытие улучшает скольжение стружки, но для напайных пластин это редкость.
Заключение
В заключение, ГОСТ 25410-82 остается востребованным, проверенным временем документом. Его грамотное применение позволяет эффективно решать широкий круг производственных задач, особенно в условиях единичного и мелкосерийного производства, ремонтных цехов и на предприятиях с парком оборудования невысокой жесткости. Понимание его сильных сторон и ограничений — признак высокой квалификации инженерно-технического персонала.
Не стоит сбрасывать со счетов старые стандарты в погоне за новинками. Иногда лучшее решение — это хорошо забытое старое, адаптированное под современные реалии. Инструмент должен работать, а не лежать в витрине. Если пластина типа 27 выполняет свою задачу стабильно и дешево, зачем искать замену? Ответ очевиден. Затраты на внедрение нового должны быть обоснованы реальной выгодой. А не просто модой.
Помните о контроле качества, правильном хранении и подборе режимов. Это три кита успешной работы с твердосплавным инструментом. И тогда любой ГОСТ станет вашим союзником, а не бюрократическим препятствием. Удачи в работе. Точка.
