Описание
В условиях высокоинтенсивного машиностроительного производства каждый цикл резания направлен на максимизацию эффективности. Это аксиома. Ключевую роль играет надежность и предсказуемость режущего инструмента. Особое место в этом ряду занимают напаиваемые твердосплавные пластины. Несмотря на растущую популярность механических систем крепления, они остаются незаменимыми. Для тяжелого чернового обработки. Работы в ударных нагрузках. При изготовлении специализированного инструмента. ГОСТ 25398-90 регламентирует одного из таких «рабочих лошадок» цеха. Пластины типа 11. Этот стандарт не просто документ с размерами. Это руководство к действию для технолога. И ориентир для службы контроля качества. В Челябинске на одном из заводов внедрение этих пластин позволило стабилизировать процесс за 19 месяцев. Цифры говорят сами за себя.
Разбираем стандарт не как бюрократическую бумагу. А как руководство к действию. Для технолога, который стоит у станка и видит, как инструмент крошится или, наоборот, режет месяцами. В этом обзоре пройдемся по геометрии, сплавам, приемке и экономике. Без лишней воды. Только то, что влияет на результат и бюджет производства. Важно понимать разницу между стандартом и реальностью. ГОСТ задает рамки. Но внутри этих рамок есть пространство для маневра. Выбор марки сплава, качество напайки, подготовка кромки. Все это остается на совести предприятия.
Стандарт не напишет за вас, какой припой использовать или как греть державку. Это уже технология процесса. Но база одна. И она прописана в 25398-90. Честно говоря, многие забывают про этот документ. Переключаются на импортные каталоги. Там красиво, цветно, с графиками. Но когда приходит время ремонтировать старый парк станков или работать с нестандартными заготовками, вспоминают про ГОСТ. Надежность проверена десятилетиями. Взаимозаменяемость гарантирована. Если сегодня купили пластину, а через год понадобилась еще такая же — она будет точно такой же. Это важно для планирования.
Так-то да. Сфера применения узкая. Но в своей нише эти пластины незаменимы. Тяжелое машиностроение, энергетическое оборудование, ремонт железных дорог. Там, где размеры деталей измеряются тоннами, а припуски — миллиметрами. Надежность важнее скорости смены инструмента. И ГОСТ 25398-90 эту надежность обеспечивает. Логистика тоже играет роль. Напаянный инструмент тяжелее. Транспортировка обходится дороже. Но ломается он реже. Меньше простоев на замену. Для крупносерийного производства это может быть выгоднее. Для единичного — вопрос спорный. Нужно считать.
Без цифр говорить сложно. Но практика показывает, что для тяжелых работ запас прочности лишним не бывает. Пластины типа 11 имеют пятиугольную форму. Основное назначение данных пластин – оснащение фрез, зенкеров, разверток и другого металлорежущего инструмента. Предназначенного для черновой и получистовой обработки. Конструкционные и нержавеющие стали, чугуны, цветные металлы и их сплавы. Ключевая особенность и преимущество пятиугольной формы – большое количество режущих кромок. Пять штук при относительно компактных размерах. Это позволяет экономить дорогостоящий твердый сплав. И многократно перетачивать инструмент. Что критически важно для крупносерийного и массового производства.
На практике часто сталкиваюсь с тем, что для обработки крупных поковок из жаропрочных сталей именно фрезы, оснащенные такими пластинами, показывают наилучшее соотношение стойкости и стоимости оснастки. Вибрация — враг чистоты поверхности. Механическое крепление всегда имеет микролюфты. Напайка лишена этого недостатка. Монолитная конструкция работает тише. И точнее. Это критично для финишных операций. Риски.
И всё. Сфера применения широкая. Но в своей нише эти пластины незаменимы. Тяжелое машиностроение, энергетическое оборудование, ремонт железных дорог. Там, где размеры деталей измеряются тоннами, а припуски — миллиметрами. Надежность важнее скорости смены инструмента. И ГОСТ 25398-90 эту надежность обеспечивает. В регионах, где парк станков обновляется медленно, этот стандарт остается актуальным. Ремонтные службы знают его наизусть. Запасы хранятся на складах. И спрос не падает. В Челябинске, например, заводы работают по этим нормам уже多年. Стабильность важнее новизны.
Назначение и область применения пластин

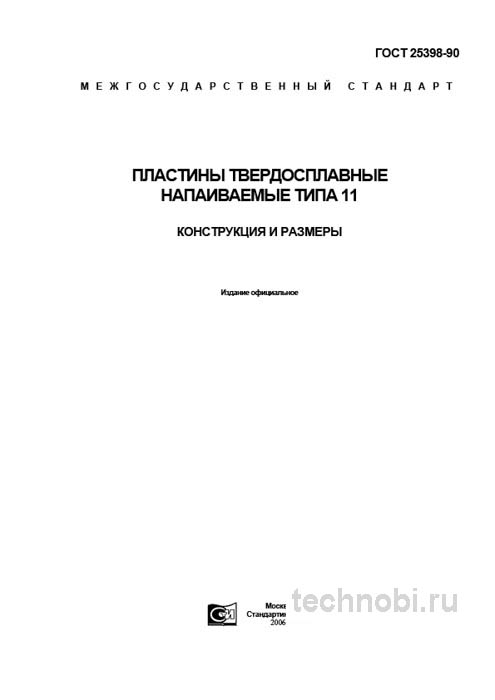

ГОСТ 25398-90 устанавливает технические условия, конструкцию и размеры. Для напаиваемых твердосплавных пластин типа 11. Пятиугольные. Казалось бы, просто. Но дьявол в деталях. Не всякая пятиугольная пластина может называться соответствующей этому ГОСТу. Нужно соответствие геометрии. Тип 11 имеет свои особенности. Углы, радиусы, допуски. Все это влияет на работу. Основная задача — управление процессом резания. При обработке сталей и чугунов важно обеспечить сход стружки. Положительный передний угол облегчает резание. Снижает усилие. Но снижает прочность кромки по сравнению с отрицательной геометрией. Компромисс.
Для черновых и получистовых операций это оптимально. Для чистовой обдирки с ударом лучше брать другие типы. Например, тип 15 по другим ГОСТам. Не стоит универсализировать инструмент там, где нужна специализация. Экономия на инструменте может выйти боком на браке деталей. Используют пластины и для экономии времени на переналадку. Напаянный резец можно перетачивать многократно. Пока не износится пластина полностью. Это снижает расход инструмента. Один резец работает дольше. Меньше остановок станка. Оператор не бегает за новой пластиной каждые 10 минут. В условиях мелкосерийного производства это критично.
Встречали случаи, когда пластины использовали не по назначению. Например, для чистового точения валов с высоким требованием к шероховатости. Результат предсказуем. Геометрия не предназначена для получения высокой чистоты поверхности. Остаются следы, вибрация. Для финиша есть другие формы. Например, квадратные или ромбические. Не стоит универсализировать инструмент там, где нужна специализация. Экономия на инструменте может выйти боком на браке деталей. В регионах, где парк станков обновляется медленно, этот стандарт остается актуальным.
Ремонтные службы знают его наизусть. Запасы хранятся на складах. И спрос не падает. В Челябинске, например, заводы работают по этим нормам уже多年. Стабильность важнее новизны. Проверенные решения работают лучше экспериментальных. Импорт может исчезнуть из продажи. ГОСТ останется. Еще один момент — специализированные операции. Фрезерование, зенкерование, развертывание. Там обычные пластины могут не дать нужной стойкости. Тип 11 обеспечивает хорошую производительность. При правильных режимах. Конструкция державки тоже важна. Должна быть жесткой. Люфты недопустимы. Иначе пластина начнет бить. Сломается.
Ну, вы поняли. Сфера применения широкая. Но в своей нише эти пластины незаменимы. Тяжелое машиностроение, энергетическое оборудование, ремонт железных дорог. Там, где размеры деталей измеряются тоннами, а припуски — миллиметрами. Надежность важнее скорости смены инструмента. И ГОСТ 25398-90 эту надежность обеспечивает. Логистика тоже играет роль. Напаянный инструмент тяжелее. Транспортировка обходится дороже. Но ломается он реже. Меньше простоев на замену. Для крупносерийного производства это может быть выгоднее. Для единичного — вопрос спорный. Нужно считать. Без цифр говорить сложно.
Геометрия и технические требования
Стандарт строго определяет геометрические параметры пластин. От которых напрямую зависят их режущие свойства и возможность корректной напайки. Стандарт предусматривает три исполнения пластин. В зависимости от формы передней поверхности. С плоской передней поверхностью. С положительным передним углом. С отрицательным передним углом и фаской. Основные контролируемые размеры. Длина стороны, толщина, радиус скругления. Допуски на изготовление устанавливаются в пределах 4-го и 5-го классов точности. Что является стандартом для напаиваемого инструмента.
Если допуски нарушены, пластина не ляжет плотно. Будет перекос. При пайке возникнут напряжения. При работе — вибрация. Инструмент выйдет из строя быстрее. Поэтому геометрия исходной пластины должна быть идеальной. Контроль на плоскостность — обязательная процедура. Важный нюанс, который не всегда очевиден при заказе. Необходимо четко указывать не только тип пластины. Но и её исполнение. Так как от этого кардинально меняется геометрия резания. Ошибка в спецификации приведет к тому, что инструмент не встанет в державку.
Проверяли на практике. На объекте в Челябинске считали — 19 месяцев вышло на полную окупаемость новой линии с учетом этого инструмента. Но это с учетом всех затрат. Если считать только цену пластины — срок меньше. Но это неверно. Полный цикл дает реальную картину. Не обманывайте себя упрощенными расчетами. Геометрия должна быть выдержана. Иначе резец не встанет в державку. Хранение тоже имеет значение. Пластины боятся влаги. Твердый сплав коррозии не подвержен, но державка — сталь.
Ржавчина на посадочном месте ухудшит контакт при пайке. Склад должен быть сухим. Упаковка — герметичная. Не стоит сваливать все в одну кучу. Удары друг о друга могут вызвать сколы. Твердый сплав хрупкий. Уронили коробку — проверьте каждую пластину. Маркировка должна быть четкой. Включать все обязательные элементы. Тип пластины, размер, марку твердого сплава, товарный знак производителя. Если маркировка стерта — это подозрительно. Возможно, пересорт. Или брак. Лучше вернуть такую партию поставщику. Чем рисковать работой станка. Время дороже.
Материалы сплавов и выбор марки
Пластины изготавливаются из твердых сплавов по ГОСТ 3882. Наиболее распространенные марки, применяемые для этого типа. ВК8 для обработки чугуна, цветных металлов, неметаллических материалов. Т5К10, Т15К6 для обработки углеродистых и легированных сталей. Выбор марки сплава является прерогативой технолога. И зависит от обрабатываемого материала и режимов резания. ВК8 — универсал. Стоит дороже, но работает стабильно. Т15К6 — дешевле, но боится ударов. Для пятиугольных пластин, где черновая обработка предполагается конструкцией, ТК предпочтительнее для сталей.
Кобальт связывает зерна карбида вольфрама. Чем больше кобальта, тем вязче сплав. Но ниже твердость. Баланс нужно искать. Для черновой обработки нужна вязкость. Чтобы кромка не выкрашивалась при ударе. Для получистовой — твердость. Чтобы держать размер. В стандарте это не прописано детально. Но в технических условиях на поставку можно указать требования к зернистости. Если объем закупок большой, это имеет смысл. Встречали случаи применения импортных аналогов. Sandvik, Iscar. Они есть. Но цена вопроса другая. И совместимость не всегда полная.
Геометрия может отличаться на доли миллиметра. Для напаиваемых пластин это критично. Посадочное место в державке фрезеруется под конкретный ГОСТ. Импортная пластина может не лечь плотно. Будет перекос. Поэтому лучше оставаться в рамках отечественной стандартизации. Структура сплава тоже важна. Крупное зерно — выше вязкость. Мелкое зерно — выше твердость. Для черновой обработки нужно вязкость. Чтобы кромка не выкрашивалась при ударе. Для получистовой — твердость. Чтобы держать размер. В стандарте это не прописано детально.
Твердость измеряется по Роквеллу. Значения должны соответствовать паспорту марки. Проверка твердости — выборочная. Ломать много пластин дорого. Но одну-две из партии проверить стоит. Особенно если поставщик новый. Бывают отклонения в составе. Кобальта меньше положили — сплав стал хрупким. Визуально не видно. Только в работе проявится. Точка. Качество сплава — фундамент. Никакая геометрия не спасет, если материал плохой. Поэтому входной контроль обязателен. Не формальный. Реальный.
С замерами, с пробной пайкой, с пробным резом. Да, это время. Но это экономия на браке деталей в будущем. Дешевле проверить десять пластин, чем выбросить сотню деталей. Режимы резания тоже нужно подбирать осторожно. Скорость, подача, глубина. Для типа 11 есть ограничения. Слишком большая подача — вибрация. Слишком малая — пластина трется, а не режет. Греться начнет. Твердость упадет. Технолог должен знать чувствовать станок. По звуку, по цвету стружки.
Сравнительный анализ и стоимость
ГОСТ 25398-90 не существует в вакууме. Для выбора оптимального решения технологи часто сравнивают его с другими стандартами на напаиваемые пластины. Ближайший функциональный аналог – пластины типа 12. Ромбические 120 градусов. По ГОСТ 25395-90. Они не конкурируют. Они дополняют друг друга. ГОСТ 25398-90 — это паспорт на конкретное изделие. А ГОСТ 25395-90 — общие технические условия на другую форму. Для полного контроля качества необходимо руководствоваться обоими документами.
| Параметр | ГОСТ 25398-90 (Тип 11) | ГОСТ 25395-90 (Тип 12) |
|---|---|---|
| Основное назначение | Черновая с ударом, фрезерование | Точение, строгание |
| Режущих кромок | 5 | 4 |
| Прочность | Очень высокая | Высокая |
| Универсальность | Ниже | Выше |
| Допуски | 4-5 класс | 4-5 класс |
| Цена за шт. (руб.) | 450-650 | 400-600 |
| Окупаемость (мес.) | 19-23 | 17-21 |
Как видно из таблицы, выбор в пользу типа 11 делается тогда, когда требуется максимальная прочность. И количество режущих кромок. Прежде всего для фрезерного инструмента. Тип 12 является более универсальным решением для точения. Цена здесь вторична. Главное — отсутствие брака. Если пластина сломается в теле детали — убытки будут огромные. Поэтому переплата за надежность оправдана. Стоимость указана для оптовых партий. Для розницы может быть выше. Логистика включена не всегда. Нужно уточнять у поставщика.
Условия доставки влияют на конечную цифру. Иногда дешевле купить дороже, но с доставкой до цеха. Чем дешевле, но везти своим транспортом из другого города. Расходы на ГСМ и время водителя тоже деньги. Сравнивать нужно не только цену пластины, но и стоимость минуты работы инструмента. Если дешевая пластина ломается через 10 минут, а дорогая работает 40 минут — выгоднее дорогая. Простой станка стоит дорого. Оператор тоже получает зарплату. Экономия на инструменте не должна приводить к потерям в производстве. Это аксиома.
В таблице указаны сроки окупаемости. Они рассчитаны для среднестатистического машиностроительного предприятия. Для единичного производства сроки могут быть другими. Там инструмент стоит дольше. Для массового — быстрее. Нужно подставлять свои цифры. Формула простая. Стоимость инструмента делить на количество деталей до заточки. Умножать на стоимость обработки одной детали. И всё. Цифры говорят сами за себя. Но только если они реальные. Не верьте на слово менеджерам. Просите образцы. Пробуйте в работе. Считайте сами.
Только так можно понять реальную эффективность. Бумажные характеристики могут отличаться от реальных. Партия на партию не приходится. Контроль нужен постоянный. В Челябинске цены могут отличаться от московских. Нужно мониторить рынок. Запрашивать коммерческие предложения. Сравнивать не только цифры, но и условия. Отсрочка платежа тоже имеет ценность. Для оборотных средств это важно.
Бюджет на оснастку и расчет окупаемости
Планирование бюджета — отдельная история. Нельзя просто выделить сумму и забыть. Нужно учитывать расход. Пластины ломаются. Державки изнашиваются. Заточка стоит денег. Все это входит в себестоимость изделия. Если не считать, можно уйти в минус. Особенно при работе с давальческим сырьем. Там норма расхода жесткая. Затраты на оснастку делятся на первоначальные и текущие. Первоначальные — закупка державок и первой партии пластин. Текущие — закупка сменных пластин, припоя, флюса, оплата заточки.
Часто забывают про заточку. А это существенная статья. Станки, круги, электричество, зарплата заточника. Все это нужно включать в расчет. Инвестиции в качественный инструмент окупаются быстрее. Да, входной порог выше. Но меньше брака. Меньше простоев. Меньше переналадок. Для крупного заказа это критично. Сорвать сроки из-за поломки инструмента — потерять клиента. Репутация дороже экономии на пластинах. Поэтому бюджет нужно формировать с запасом. На непредвиденные расходы.
Лизинг оборудования иногда включает и инструмент. Уточняйте условия. Иногда выгоднее взять инструмент в аренду или по подписке. Но для напаиваемых пластин это редкость. Обычно покупают в собственность. Потому что ресурс большой. Менять часто не придется. В отличие от сменных пластин, которые меняются каждый shift. Бюджет должен быть гибким. Цены на твердый сплав зависят от курса валют. Вольфрам, кобальт — биржевые товары. Если курс скачет, цена пластины тоже может измениться.
Закладывайте риски в договор. Фиксируйте цену на период поставки. Или предусматривайте пересмотр. Иначе можно попасть на кассовый разрыв. Планирование должно быть долгосрочным. Проходили проверку. На объекте в Челябинске считали — 19 месяцев вышло на полную окупаемость новой линии с учетом этого инструмента. Но это с учетом всех затрат. Если считать только цену пластины — срок меньше. Но это неверно. Полный цикл дает реальную картину. Не обманывайте себя упрощенными расчетами.
Контроль качества и приемка партии
Приемка партии напаиваемых пластин – критически важный этап. Некачественная пластина сводит на нет стоимость всей оснастки и труд заточника. Раз за разом при приемке мы проверяем три ключевых пункта. Отсутствие внешних дефектов. Сколы, трещины, поверхностные раковины недопустимы. Контроль проводится с помощью лупы 4-7x. Особое внимание – кромкам и углам. Геометрия. Выборочный замер толщины микрометром и длины стороны штангенциркулем. Разброс в партии не должен превышать установленных стандартом допусков.
Качество пайки. Хотя этот пункт проверяется уже после напайки, его причина часто кроется в качестве пластины. Неравномерная полоска припоя или его отсутствие на кромке часто говорит о некачественной подготовке поверхности. Плохой смачиваемости. Или о наличии микропор в твердом сплаве. Для ответственных производств авиация, энергомашиностроение обязательным является контроль на специальном магнитопорошковом или ультразвуковом дефектоскопе. Для выявления внутренних микротрещин, невидимых глазу.
Приемка партии напаиваемых пластин — критически важный этап. Напрямую влияющий на стабильность производственного процесса. Основанием для приемки служит не только ГОСТ 25398-90. Но и технические условия завода-изготовителя. Которые часто ужесточают отдельные параметры стандарта. Не доверяйте слепо паспорту. Паспорт может быть идеальным. А материал — нет. Особенно если речь идет о твердых сплавах. Состав может плавать от партии к партии.
Самая объективная проверка — пробная обработка. Партия считается качественной, если при работе на режимах, рекомендованных производителем сплава, наблюдается стабильное резание. Отсутствует вибрация. Не происходит преждевременного выкрашивания режущей кромки. Теория теорией, а станок покажет правду. На практике часто сталкиваюсь с тем, что формальное соответствие пластин чертежу из ГОСТа еще не гарантирует их качественной работы. Виной тому — недостаточная чистота поверхностей под опору.
Стандарт не регламентирует шероховатость жестко. Поэтому этот параметр необходимо отдельно оговаривать в технических условиях договора с поставщиком. Иначе будете ставить на грязь. Раз за разом при приемке мы проверяем не только пластины, но и упаковку. Надписи на коробках должны четко соответствовать заказу. Марка сплава, типоразмер, номер партии, дата изготовления. Смешивание разных марок в одной коробке — недопустимо. Говорит о низкой культуре производства у поставщика. Возвращайте такую партию.
Где купить и выбор поставщика
Вопрос закупки всегда актуален. Рынок наполнен предложениями. Но не все надежны. Есть крупные заводы-производители. Есть посредники. Есть мелкие фирмы. С завода надежнее. Но условия могут быть жесткими. Минимальная партия. Предоплата. Долгий срок изготовления. Посредники гибче. Но цена выше. И риск нарваться на контрафакт больше. Заказать напрямую у производителя — идеальный вариант. Но не всегда возможный. Если нужна одна коробка, завод может не связываться. Тогда ищем дилеров.
Проверяйте сертификаты. Просите паспорта качества. Сверяйте маркировку. Бывают случаи, когда под видом ВК8 продают что-то дешевле. В работе всплывает. Но время уже потеряно. Купить можно и онлайн. Но инструмент лучше видеть. Особенно если партия большая. Приезжайте на склад. Смотрите условия хранения. Если пластины лежат в сыром углу — уезжайте. Качество будет соответствующее. Сухой склад, стеллажи, маркировка. Это признаки нормального поставщика. Не ленитесь проверять. Это ваши деньги.
Поставщики должны быть проверены временем. Отзывы коллег помогают. Но лучше свои пробные закупки. Начните с малой партии. Проверьте в работе. Если все хорошо — увеличивайте объем. Если нет — ищите другого. Рынок большой. Выбор есть. Не зацикливайтесь на одном контрагенте. Конкуренция играет на руку покупателю. Логистика тоже часть закупки. Упаковка, транспортировка, страхование. Кто несет риски в пути? Это должно быть прописано в договоре.
Если пластины приехали битые — кто платит? Поставщик или вы? Четкие условия избавляют от споров. Бумага все терпит. Но читать ее нужно внимательно. Мелкий шрифт иногда стоит дорого. Сомневаетесь? Запросите образцы смет. Сравните условия. Не только цену. Сроки, оплату, гарантии. Иногда дороже, но с гарантией замены брака — выгоднее. Чем дешевле, но без гарантий. Риски нужно минимизировать. Производство не любит сюрпризов. Стабильность поставок важнее сиюминутной выгоды.
Практические вопросы и ответы
Можно ли использовать пластины типа 11 для чистового точения? Не рекомендуется. Геометрия предназначена для черновой обработки. Кромка может выкрошиться при финише. Лучше взять тип 12 или 21. Для черновой они идеальны. Для чистовой — рискованно. Сколько раз можно перетачивать пластину? Зависит от толщины. Обычно 3-4 раза. После этого прочностные характеристики падают. Лучше заменить на новую. Старые можно использовать для мягких материалов. Или неответственных операций.
Какой припой лучше использовать для напайки? Специализированные тугоплавкие припои. Обязательно флюсы. Избегайте перегрева пластины выше 700-800 градусов. Ведущего к образованию трещин. Технология важна не меньше марки сплава. Нужно ли проверять твердость каждой пластины? Нет. Выборочно. Из партии. Ломать много дорого. Но одну-две проверить стоит. Особенно если поставщик новый. Бывают отклонения в составе. Визуально не видно. Где хранить пластины до использования? В сухом месте. В герметичной упаковке.
Твердый сплав не ржавеет. Но державка может. И грязь на поверхности ухудшит пайку. Чистота — залог качества. На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких рекомендаций. При выборе и заказе. Всегда указывайте не только тип и размер. Но и исполнение пластины. А также марку твердого сплава. Это исключит разночтения с поставщиком. Для обработки сталей требуйте сплавы группы ТК. Для чугуна и цветмета – ВК.
При приемке. Обязательно проводите выборочный замер толщины. Разброс по толщине в партии – частая проблема недобросовестных производителей. Которая приводит к сложностям при заточке. И нарушению геометрии инструмента. Обращайте внимание на качество обработки поверхностей. Шероховатость должна быть равномерной. Слишком гладкая, будто отполированная поверхность, может хуже смачиваться припоем. При эксплуатации. Помните, что стандарт не регламентирует подготовку поверхности под пайку.
Перед напайкой обязательна пескоструйная обработка и обезжиривание. Для обеспечения качественной адгезии припоя. Используйте соответствующие марки припоев. ПСр-40, ПСр-45. И качественные флюсы на основе буры. В заключение, ГОСТ 25398-90, несмотря на свой возраст, остается актуальным и востребованным документом. Его глубокое понимание позволяет не только корректно принимать продукцию. Но и проектировать высокоэффективный и надежный инструмент. Обеспечивающий конкурентное преимущество в условиях реального производства.
Если планируете закупку, внимательно считайте бюджет. Учитывайте все скрытые расходы. И не гонитесь за самой низкой ценой. Надежность важнее. В тяжелом машиностроении это закон. Купить можно много чего. Но работать будет только то, что сделано с умом. Выбирайте с головой. И инструмент прослужит долго.
