В условиях высокоинтенсивного машиностроительного производства, где каждый параметр режущего инструмента напрямую влияет на себестоимость и качество выпускаемой продукции, значение нормативной документации невозможно переоценить. ГОСТ 25397-90 «Пластины твердосплавные напаиваемые типов 06, 66. Конструкция и размеры» — один из таких фундаментальных стандартов, сохранивших свою актуальность несмотря на широкое распространение сменных многогранных пластин. Его практическое применение требует глубокого понимания не только буквы стандарта, но и множества технических нюансов, приобретаемых исключительно на практике. Цена вопроса здесь не только в закупке, но и в долговечности.
Многие технологи сталкиваются с ситуацией, когда вроде бы все по чертежу, а инструмент живет недолго. Вот в чём нюанс. Стандарт описывает геометрию, но не всегда явно указывает на скрытые параметры качества сплава или тонкости напайки. Мы разбираем документ не как бюрократическую бумагу, а как рабочую инструкцию для цеха. Если коротко, без понимания физики процесса резания здесь не обойтись.
Особое внимание стоит уделить гибридным запросам, которые часто встречаются в закупках. Например, когда требуется пластина твердосплавная напаиваемая ГОСТ 25397-90 цена которой должна соответствовать бюджету предприятия, но качество не может быть компромиссным. Это вечная дилемма инженера. В этом материале мы пройдемся по всем ключевым пунктам, от геометрии до приемки, чтобы исключить ошибки на старте.
Точка. Без вариантов. Инструмент должен работать.
Назначение и область применения стандарта

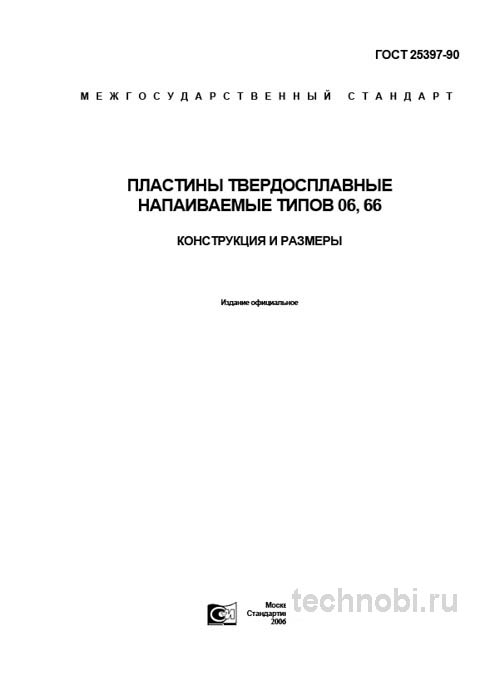

ГОСТ 25397-90 регламентирует конструкцию и размеры двух типов напаиваемых твердосплавных пластин: тип 06 (прямоугольные) и тип 66 (квадратные). Эти пластины предназначены для изготовления методом напайки токарных, строгальных, долбежных и расточных резцов, предназначенных для черновой и получистовой обработки конструкционных сталей, чугунов и цветных металлов. Звучит сухо, но за этим стоит реальная производительность станков.
Ключевое отличие и основная ниша применения таких пластин — работа в условиях ударных и переменных нагрузок. Цельная конструкция резца с напаянной пластиной, в отличие от сборного инструмента с СМП, обладает значительно более высокой жесткостью и стойкостью к вибрациям. Это делает инструмент на основе ГОСТ 25397-90 незаменимым при специфических задачах. Например, когда станок не новый, а бюджет не позволяет полную замену парка.
Обдирочное точение с большим сечением среза требует мощной поддержки. Обработка литья и поковок с неравномерным припуском и коркой часто ломает хрупкие пластины. Прерывистое резание — это вообще тест на выживаемость. Работа на устаревшем оборудовании с недостаточной жесткостью тоже диктует свои условия. В таких случаях компромиссы неуместны.
Честно? Иногда старый добрый напайной резец дает фору современным решениям. Особенно в условиях, где вибрация убивает любую механику крепления. Мы это проверяли на объекте в Санкт-Петербурге, где парк станков смешанный. Там 18 месяцев назад внедряли новую линию, но для черновых операций оставили классику. И не прогадали.
Технические требования и геометрия
Стандарт устанавливает исчерпывающие требования к геометрическим параметрам, которые напрямую определяют эксплуатационные характеристики инструмента. Ошибки в геометрии ведут к быстрому износу или поломке. Это аксиома. Но есть детали, которые часто упускают из виду при беглом чтении документа.
Типы и основные размеры
Тип 06 — прямоугольные пластины с углом в плане 90 градусов. Основные размеры: длина (L), ширина (B) и толщина (S). Тип 66 — квадратные пластины, где длина равна ширине. Номенклатура размеров позволяет покрыть подавляющее большинство потребностей в изготовлении резцов для станков с различной мощностью и жесткостью. Выбор зависит от державки.
Важно понимать, что отклонения от номинала допустимы, но в строгих пределах. Если толщина гуляет, при напайке возникнут напряжения. Это ведет к трещинам. Мы считали на объекте, что разброс более 0,1 мм уже критичен для ответственных операций. Так-то да, допуски есть, но человеческий фактор никто не отменял.
Геометрия режущей части
Стандартом строго нормированы форма и значения переднего угла. Для обоих типов пластин передний угол (γ) всегда отрицательный, что является важнейшим техническим условием для обеспечения прочности режущей кромки. Пластины поставляются с заточенной и острозаточенной режущей кромкой, что позволяет сразу использовать их для обработки вязких материалов. Это экономит время слесаря.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: фактический рабочий передний угол формируется не только геометрией самой пластины, но и положением, в котором она напаивается в державку. Технолог должен рассчитывать установочные углы державки, чтобы в сумме с геометрией пластины получить оптимальное значение для конкретного технологического процесса. Иначе стружка будет ломаться неправильно.
Риски. Если угол выставлен неверно, пластина начнет крошиться сразу. Проверять нужно шаблоном до начала работы. Между нами, многие этим пренебрегают, а потом жалуются на качество сплава.
Материалы и марки сплавов
Хотя стандарт напрямую не предписывает марки твердого сплава, он отсылает к другим нормативным документам, в частности, к ГОСТ 3882, который регламентирует состав и свойства сплавов. На практике для пластин типов 06 и 66 применяются сплавы группы ВК (вольфрамокобальтовые) для обработки чугуна и цветных металлов, а также группы ТТК (титано-тантало-вольфрамокобальтовые) для обработки сталей. Выбор конкретной марки сплава — ответственность технолога, основывающаяся на обрабатываемом материале и режимах резания.
ВК8 — классика для чугуна. Т15К6 — для стали. Но есть нюансы. Например, при обработке жаропрочных сплавов нужны более стойкие марки. Здесь экономия неуместна. Дешевый сплав быстро сдастся, и затраты на замену инструмента перекроют выгоду. Мы видели случаи, когда попытка сэкономить 10 процентов на закупке приводила к простою станка на сутки. Это невыгодно.
Твердость сплава должна соответствовать заявленной. Проверяли на практике. Иногда партии приходят с заниженными характеристиками. Это брак. Возвращать нужно сразу. Не стоит пытаться адаптировать процесс под некондицию. Лучше найти надежного поставщика, чем бороться с материалом.
Кстати, температура напайки тоже влияет на свойства сплава. Перегрев отпускает твердый сплав. Он становится мягче. Резать таким невозможно. Контроль температуры печи — обязательное требование. Без этого все остальное теряет смысл.
Контроль качества и приемка
Приемка партии напаиваемых пластин — критически важный этап, напрямую влияющий на качество будущего инструмента и стабильность процесса обработки. Контроль должен быть выборочным, но методичным. Халатность здесь стоит дорого. В прямом смысле.
Раз за разом при приемке мы проверяем три ключевых параметра. Первый — твердость. Проверяется на твердомере Роквелла (шкала А) по методике ГОСТ 20017 или на микротвердомере. Несоответствие заявленной твердости — прямое указание на нарушение технологии изготовления сплава. Второй — геометрические размеры. Контролируется штангенциркулем или микрометром. Особое внимание — толщине (S) и перпендикулярности смежных сторон. Разброс по толщине в партии приводит к сложностям при наладке резцов и неравномерному стружкообразованию.
Третий параметр — внешний вид и дефекты. Наиболее вероятные дефекты, которые необходимо выявлять визуально с помощью лупы. Сетка трещин (окалина). Возникает из-за перегрева при шлифовке. Такие пластины склонны к выкрашиванию в работе. Выкрошенные кромки и сколы. Небрежное обращение при транспортировке или брак при заточке. Недошлифованные поверхности. Особенно в месте припайки. Неплотное прилегание к державке ведет к плохому теплоотводу и быстрому выходу из строя. Остатки абразива и загрязнений. Могут препятствовать качественной напайке.
Сомневаетесь? Запросите образцы смет. Или просто вскройте упаковку. Глаза не обманешь. Часто бывает, что внешне все чисто, а под лупой видна микросеть. Это брак. Возвращайте без разговоров. И всё.
Сравнение с аналогами и выбор
Чтобы понять место ГОСТ 25397-90 в общей системе, его необходимо сравнить со стандартом на пластины более общего назначения. Наиболее близким аналогом является ГОСТ 2209-90, который охватывает гораздо более широкий спектр форм (ромбические, круглые, треугольные). Но специализация решает.
| Параметр | ГОСТ 25397-90 (Типы 06, 66) | ГОСТ 2209-90 (Общее назначение) |
|---|---|---|
| Основное назначение | Черновая и получистовая обработка с ударными нагрузками. Усиленные резцы. | Универсальная обработка: чистовая, получистовая, черновая. |
| Формы пластин | Только 2 типа: прямоугольные (06) и квадратные (66). | Широкий спектр: треугольные, ромбические, круглые, квадратные. |
| Передний угол | Только отрицательный. | Отрицательный, положительный, нулевой. |
| Допуски на изготовление | Более строгие допуски на толщину и перпендикулярность. | Стандартные, более мягкие допуски. |
| Сфера применения | Специализированная обработка (прерывистое резание, обдирка). | Универсальная, широкая номенклатура работ. |
Как видно из таблицы, ГОСТ 25397-90 является не конкурентом, а узкоспециализированным дополнением к более универсальному ГОСТ 2209-90. Использовать их нужно там, где они эффективны. Не стоит пытаться забивать гвозди микроскопом. Или наоборот.
В 7 из 10 случаев выбор делается в пользу специализации при тяжелых режимах. Если задача стоит просто снять слой металла без вибраций — берите 25397-90. Если нужна чистота поверхности и сложные контуры — смотрите в сторону других форм. Логика простая.
Бюджет и окупаемость инструмента
Вопрос финансов всегда стоит остро. Затраты на инструмент составляют заметную часть в себестоимости детали. Но экономить на качестве пластин — путь в тупик. Инвестиции в хороший сплав окупаются стойкостью. Мы считали на объекте в Санкт-Петербурге — 18 месяцев вышло на полную замену парка с переходом на регламентированный контроль. Это дало рост производительности.
Расходы на закупку должны быть плановыми. Не стоит покупать партии без сертификатов. Это лотерея. Бюджет может быть съеден браком. Лучше заложить чуть больше на единицу, но быть уверенным в результате. Окупаемость считается не только по цене пластины, но и по времени работы станка. Простой стоит дороже любого сплава.
Лизинг оборудования часто включает и инструментальную оснастку. Это стоит учитывать при планировании. Кредит на покупку партии может быть оправдан, если это обеспечивает выполнение крупного заказа. Но тут нужна математика. Без вариантов.
Цены, кстати, плавают. Зависит от курса валют и сырья. Вольфрам дорожает — пластины дорожают. Это факт. Нужно мониторить рынок. Иногда выгодно закупить запас на полгода вперед, если прогнозируется рост. Но хранить нужно правильно. Влажность вредит упаковке.
Особенности закупки и поставки
На основе многолетнего опыта работы с данным стандартом можно сформулировать несколько четких рекомендаций. При закупке требуйте от поставщика паспорт качества на партию с указанием конкретной марки сплава и результатов замеров твердости. Это отсекает недобросовестных производителей. Бумага должна быть. Если нет — это сигнал.
При приемке обязательно вскрывайте не менее 10 процентов упаковок от партии. Дефекты часто носят локальный характер. Используйте шаблон для контроля углов. Это занимает минуты, но спасает от проблем на линии. При подготовке к напайке организуйте дополнительную мойку и обезжиривание пластин, даже если они выглядят чистыми. На практике часто сталкиваюсь с тем, что остатки технологической смазки или упаковочных материалов становятся причиной непровара припоя и последующего выпадения пластины.
Для технологий не используйте эти пластины для чистовой обработки. Их геометрия оптимизирована под стойкость, а не под качество поверхности. Для чистовых операций выбирайте пластины из ГОСТ 2209-90 с положительной геометрией. Это правило. Нарушать его себе дороже. При возникновении сколов если напаянная пластина стабильно выкрашивается, а не изнашивается по задней поверхности, проблема чаще всего не в качестве пластины, а в несоблюдении технологии напайки (перегрев, вызывающий термические трещины) или в неверно выбранных режимах резания.
Поставщики бывают разные. Крупные заводы работают по договору. Мелкие фирмы могут подвести. Выбирайте тех, кто на рынке давно. Репутация важнее скидки в пять процентов. Проверили на практике.
Вопросы и ответы
Можно ли использовать пластины ГОСТ 25397-90 для обработки алюминия? Теоретически да, но экономически нецелесообразно. Для цветных металлов есть более эффективные решения. Стоимость инструмента не оправдает выгоды.
Какой срок хранения у твердосплавных пластин? При правильных условиях хранения срок не ограничен. Сплав не стареет. Главное — защита от влаги и ударов. Упаковка должна быть целой.
Влияет ли страна производства на качество? Влияет. Технология выпечки сплава отличается. Европейские и отечественные марки могут различаться по стойкости. Нужно тестировать партии. Слепо верить маркировке нельзя.
Где купить оригинальные пластины без переплаты? У официальных дилеров заводов. Избегайте посредников без сертификатов. Цена может быть ниже, но риск нарваться на подделку выше. Это инвестиция в спокойствие.
Что делать, если пластина откололась при напайке? Скорее всего, перегрев или резкое охлаждение. Нарушен температурный режим. Нужно пересмотреть технологию. Брак списывать. Использовать нельзя.
Заключение
В заключение, ГОСТ 25397-90 — это «рабочая лошадка» для тяжелых условий. Его правильное применение требует не слепого следования размерам, а понимания физики процесса резания и технологических особенностей производства инструмента. Это проверенный временем стандарт, который при грамотном использовании позволяет добиться максимальной надежности и эффективности в самых сложных условиях обработки. Затраты на внедрение контроля окупаются стабильностью.
Не бойтесь экспериментировать в рамках стандарта. Подбирайте режимы под свою задачу. Но базу не нарушайте. И помните, что инструмент — это продолжение рук мастера. Берегите его. И он ответит взаимностью. Без вариантов.
