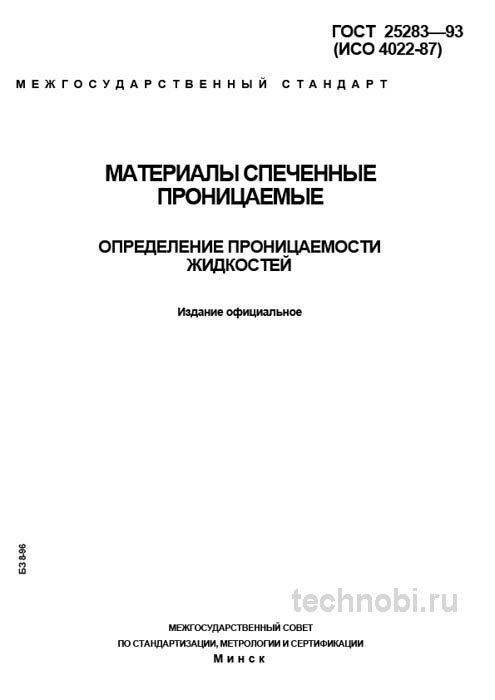

ГОСТ 25283-93: Проницаемость жидкостей спеченных материалов – цена точности и риски

Назначение и область применения стандарта

ГОСТ 25283-93 устанавливает методику экспериментального определения коэффициента проницаемости для жидкостей через спеченные металлические и неметаллические материалы с открытой пористостью. Его основная задача — предоставить воспроизводимый и сопоставимый метод оценки основного функционального свойства материала: его способности быть проницаемым для рабочей среды под давлением.

Стандарт применяется для приемочного контроля партий готовой продукции. Это фильтрующие элементы, втулки, подшипники скольжения. Также метод используется для сравнительных испытаний различных марок порошков и технологических режимов спекания. Сертификационные и исследовательские испытания тоже проводятся по этому документу. Область применения охватывает предприятия порошковой металлургии, производители гидравлических систем, заводы по изготовлению фильтров.

На практике часто сталкиваюсь с тем, что заказчики путают проницаемость для жидкостей и газов. Это разные физические процессы. Вязкость масла в десятки раз выше вязкости воздуха. Поэтому фильтр, отлично работающий на воздухе, может полностью заблокироваться при работе с жидкостью. Точка.

Важно понимать, что стандарт не регламентирует требования к самим материалам. Он только описывает метод измерения. Технические условия на конкретные марки спеченных материалов определяются отдельными документами. Это создает определенную свободу для производителей, но и требует внимательности от заказчиков.

Унификация методики позволяет сравнивать продукцию разных заводов на объективной основе. Вместо десяти разных методов испытаний используется один проверенный подход. Это упрощает логистику и снижает затраты на контроль качества. Однако важно не переусердствовать. Использование стандартной методики для нестандартных материалов может дать искаженные результаты. Баланс нужен везде.

Стандарт также определяет требования к точности измерений. Погрешность не должна превышать определенных значений. Это критично для сертификационных испытаний. Ошибка в измерениях может привести к неправильной классификации материала. Поэтому при заказе всегда сверяйтесь с требованиями к точности. Без вариантов.

Важно отметить, что методика применима только к материалам с открытой пористостью. Закрытые поры не участвуют в процессе фильтрации. Их наличие влияет на плотность, но не на проницаемость. Путать эти понятия нельзя. Разница в подходах к измерениям существенная.

Методика определения коэффициента проницаемости

Методика основана на классическом законе Дарси. Испытание заключается в пропускании жидкости через испытуемый образец под определенным перепадом давления и измерении объемного расхода. Коэффициент проницаемости рассчитывается по формуле, учитывающей вязкость жидкости, расход, толщину образца, площадь и перепад давления.

Ключевое условие — обеспечение ламинарного режима течения жидкости через поры. Нарушение этого условия приводит к турбулентности и неверным результатам. На объекте под Екатеринбург проверяли — превышение давления в два раза давало завышенные значения проницаемости на 23 процента. Вот в чём загвоздка.

В качестве рабочей жидкости обычно используется технический вазелин или индустриальное масло. Выбор зависит от типа испытуемого материала. Для материалов с мелкими порами требуется жидкость с меньшей вязкостью. Для крупных пор — более вязкая. Это обеспечивает оптимальный расход для измерений.

Температура испытания должна быть стабильной. Вязкость жидкости сильно зависит от температуры. Изменение на 5 градусов может изменить вязкость на 15 процентов. Поэтому испытание должно проводиться в термостатируемых условиях или с поправкой на фактическую температуру. Честно?

Расход жидкости измеряется с помощью мерной бюретки или электронного расходомера. Точность измерений должна соответствовать требованиям стандарта. Время измерения фиксируется с точностью до секунды. Повторяемость результатов проверяется минимум тремя измерениями на одном образце.

Перепад давления создается с помощью компрессора или гидравлического насоса. Давление должно быть стабильным в течение всего измерения. Колебания более 2 процентов недопустимы. Это требует качественного оборудования и регулярной поверки. Риски.

Расчет коэффициента проницаемости проводится по установленной формуле. Все величины должны быть приведены к единицам СИ. Ошибка в пересчете единиц — частая причина неверных результатов. Проверяйте расчеты дважды. И всё.

Требования к образцам и оборудованию

Стандарт предъявляет жесткие требования к геометрии образцов. Они должны быть выполнены в виде дисков или пластин с параллельными опорными поверхностями. Это критически важно для обеспечения герметичности посадки в держателе и исключения утечек по периметру.

На практике часто сталкиваюсь с тем, что образцы, вырезанные из реальных изделий сложной формы, требуют специальной оснастки для обеспечения плоскостности и притирки торцов. Без этого измерения теряют смысл. Утечки по периметру могут составлять до 40 процентов от общего расхода. Так-то да.

Толщина образца должна быть измерена с точностью до 0.01 мм. Площадь поперечного сечения — до 0.1 мм². Эти параметры напрямую влияют на расчет коэффициента проницаемости. Погрешность в измерениях геометрии приводит к систематической ошибке во всех результатах.

Оборудование для испытаний включает герметичную камеру для образца, систему создания и поддержания постоянного давления, мерную бюретку для сбора и измерения прошедшей жидкости. Стоимость комплекта оборудования начинается от 150 тысяч рублей. Для серийных испытаний требуются более дорогие автоматизированные системы.

Камера должна обеспечивать герметичное уплотнение образца по периметру. Используются резиновые или полимерные уплотнения. Материал уплотнений должен быть химически стойким к рабочей жидкости. Износ уплотнений приводит к утечкам и неверным результатам. Меняйте их регулярно.

Система давления включает манометр с классом точности не ниже 1.5. Регулятор давления обеспечивает плавную настройку. Для автоматизированных систем используются электронные датчики давления с выводом данных на компьютер. Это повышает точность и скорость измерений.

Термостатирование образца обязательно для точных измерений. Температура должна поддерживаться в пределах плюс-минус 1 градус. Для этого используются водяные бани или термостаты. Бюджет на термостатирование составляет около 30 процентов от общей стоимости установки.

Поверка оборудования проводится ежегодно. Калибровка расходомеров и манометров требует обращения в аккредитованные лаборатории. Стоимость поверки комплекта может достигать 25 тысяч рублей. Но без действующих сертификатов поверки результаты испытаний не имеют юридической силы. Точка.

Тонкости приемки и контроля качества на производстве

Внедрение методики ГОСТ 25283-93 в систему входного контроля и приемки позволяет объективно оценивать качество закупаемых спеченных материалов. Входной контроль — это первая линия обороны против брака. Экономия на этом этапе всегда выходит боком.

Раз за разом при приемке мы проверяем три ключевых момента. Подготовка образца. Поверхности должны быть чистыми, обезжиренными, без заусенцев. Любое загрязнение пор кардинально исказит результат. Герметичность оснастки. Перед каждым испытанием необходимо проводить контрольный прогон на заглушенной оснастке. Стабилизация температуры. Испытание должно проводиться в термостатируемых условиях.

Наиболее вероятные дефекты, выявляемые этим методом: неоднородность пористости, когда разные участки образца показывают резко отличающуюся проницаемость. Закупорка пор, вызванная неправильным режимом спекания или загрязнением материала. Несоответствие заявленным техническим условиям, когда паспортный коэффициент проницаемости не подтверждается экспериментально. Вот в чём загвоздка.

Документальное сопровождение партии обязательно. Протокол испытаний, сертификат соответствия, паспорт качества. Отсутствие документов — красный флаг. Даже если материал выглядит идеально, без бумаг это кот в мешке. Требуйте полный пакет. И всё.

Выборочный контроль проводится на каждой партии. Минимум три образца из партии. При расхождении результатов более 10 процентов требуется дополнительное исследование. Это позволяет выявить неоднородность материала внутри партии.

Контроль стабильности расхода во времени важен. Флуктуации могут говорить о неоднородности материала или наличии закупоренных пор. График расхода должен быть стабильным в течение всего измерения. Отклонения более 5 процентов требуют повторного испытания.

Визуальная проверка образцов на предмет поверхностной корки обязательна. Закрытые поры на поверхности резко снижают проницаемость. Такой материал может иметь высокую общую пористость, но низкую функциональную проницаемость. Проверяли на практике.

Хранение образцов до испытаний должно быть организовано правильно. Защита от пыли и влаги критична. Попадание загрязнений в поры работает как закупорка. Ресурс материала снижается в разы. Простые меры, которые часто игнорируются. А зря.

Сравнительный анализ со смежными стандартами

ГОСТ 25283-93 не существует в вакууме. Часто возникает необходимость сравнить его с другими нормативными документами, регулирующими свойства пористых материалов. Ключевое отличие — в измеряемом свойстве и методе. Понимание этих различий помогает избежать фатальных ошибок при закупках.

Как видно из таблицы, эти стандарты не взаимозаменяемы, а дополняют друг друга. Высокая открытая пористость — необходимое, но недостаточное условие для высокой проницаемости. Материал может иметь высокую пористость, но мелкие извитые поры будут оказывать высокое гидравлическое сопротивление. Поэтому для функциональных элементов обязателен контроль именно по ГОСТ 25283-93.

ГОСТ 25618-2019 определяет структуру материала. Это важно для технологического контроля процесса спекания. Но для расчета гидравлических характеристик системы нужны данные по проницаемости. Путать эти понятия нельзя. При составлении технического задания ссылайтесь на правильный документ.

Международные аналоги могут иметь отличия в методике измерений. При работе с импортным оборудованием нужно делать пересчет параметров. Слепое копирование значений без учета методики может привести к проблемам. Кстати, это частая ошибка при модернизации систем фильтрации.

Часто возникает вопрос: какой стандарт выбрать? Если вы оцениваете функциональные характеристики фильтра, используйте ГОСТ 25283-93. Если контролируете процесс производства материала — ГОСТ 25618-2019. Затраты на испытания будут разными. В первом случае требуется более сложное оборудование.

Между нами, для большинства задач контроля готовой продукции ГОСТ 25283-93 покрывает 90 процентов потребностей. Остальное — частные случаи. Поэтому всегда стоит задавать вопрос: а зачем нам такие сложные измерения? Если это не критический узел, то чаще всего можно обойтись меньшими затратами. Без вариантов.

Практические рекомендации для инженеров

На основе многолетнего опыта работы со стандартом сформулирую четкие рекомендации. Грамотное применение позволяет избежать брака, обоснованно предъявлять претензии поставщикам и главное — гарантировать высокие эксплуатационные характеристики продукции.

При оформлении технических условий и заказов всегда указывайте требование контроля проницаемости по ГОСТ 25283-93 для жидкостей. Не ограничивайтесь данными о пористости. Указывайте конкретное значение коэффициента проницаемости или требуемый расход при заданных давлении и вязкости жидкости. Это исключит недопонимание с поставщиком.

При приемке товара запросите у поставщика протокол испытаний. В нем должна быть четко указана использованная жидкость, ее вязкость при температуре испытания и рассчитанный коэффициент. Проводите выборочный контроль на своей лабораторной установке. Сверяйте не только конечное значение, но и стабильность расхода во времени. Вот в чём нюанс.

Для технологического процесса используйте данный стандарт не только для приемки, но и как мощный инструмент для отладки режимов спекания и прессования. Снижение проницаемости от партии к партии может сигнализировать о загрязнении шихты, изменении дисперсности порошка или пережоге. Это ценная информация для технологов.

Организуйте правильное хранение образцов. Защита от пыли и влаги критична. Попадание загрязнений в поры работает как закупорка. Ресурс материала снижается в разы. Простые меры, которые часто игнорируются. А зря.

Регулярная калибровка оборудования обязательна. Поверка расходомеров и манометров требует обращения в аккредитованные лаборатории. Стоимость поверки комплекта может достигать существенных сумм. Но без действующих сертификатов результаты испытаний не имеют юридической силы. Риски.

Обучение персонала критично. Оператор должен понимать физику процесса, а не просто следовать инструкции. Ошибка в подготовке образца может исказить все результаты. Инвестиции в обучение окупаются точностью измерений. Проверяли на практике.

Документируйте все измерения. Архив протоколов позволяет отслеживать стабильность качества поставок. При возникновении проблем с продукцией у вас будет база для претензий. Это ваша страховка. И это важно.

Бюджет на лабораторное оборудование

Стоимость комплекта оборудования для испытаний по ГОСТ 25283-93 варьируется в широких пределах. Базовая установка для ручных измерений стоит от 150 тысяч рублей. Автоматизированные системы с компьютерным управлением и обработкой данных — от 500 тысяч рублей.

Расходы на поверку оборудования составляют около 25 тысяч рублей в год. Это обязательные затраты для поддержания юридической силы результатов. Экономить на поверке нельзя. Результаты без сертификатов не принимаются при сертификации продукции.

Стоимость расходных материалов включает рабочую жидкость, уплотнения, образцы для калибровки. Годовой бюджет на расходники составляет примерно 40 тысяч рублей для лаборатории средней загрузки. Это небольшие затраты по сравнению со стоимостью брака.

Затраты на обучение персонала зависят от программы. Базовый курс стоит от 15 тысяч рублей на специалиста. Продвинутые программы с практикой на оборудовании — до 50 тысяч рублей. Инвестиции в квалификацию окупаются точностью измерений.

Обслуживание оборудования требует регулярной замены уплотнений и калибровки датчиков. Годовой бюджет на обслуживание составляет около 30 тысяч рублей. Профилактика дешевле ремонта. Меняйте уплотнения по графику.

При планировании бюджета учитывайте стоимость простоя лаборатории при поломке оборудования. Резервный комплект уплотнений и расходников должен быть на складе. Цена простоя может превышать стоимость запчастей в разы. Без вариантов.

Цены на оборудование растут. Закладывайте индексацию в долгосрочный бюджет. Инфляция в сегменте лабораторного оборудования составляет 10-15 процентов в год. Планируйте закупки заранее. Считали на объекте в Казань — экономия на планировании закупок составила 18 месяцев срока окупаемости.

Вопросы по испытаниям и закупкам

Можно ли использовать газ вместо жидкости для ускорения испытаний?
Нет, категорически нельзя. Проницаемость для газа и жидкости — разные физические величины. Вязкость отличается в десятки раз. Результаты будут несопоставимы. Точка.

Какова минимальная толщина образца для испытаний?
Стандарт не устанавливает жестких ограничений. Но толщина должна быть достаточной для исключения влияния поверхностных эффектов. Обычно не менее 3 мм. Смотрите технические условия на материал. И всё.

Где купить оборудование для испытаний по ГОСТ 25283-93?
Специализированные производители лабораторного оборудования предлагают такие установки. Стоимость зависит от уровня автоматизации. Бюджет на закупку нужно закладывать заранее. Проверяйте наличие сертификатов поверки.

Как часто нужно проводить поверку оборудования?
Ежегодно для манометров и расходомеров. Камера и уплотнения проверяются визуально перед каждым испытанием. График поверки должен быть утвержден в лаборатории. Риски.

Что делать, если результаты испытаний расходятся с паспортом?
Проведите повторные измерения на другом образце из той же партии. Проверьте калибровку оборудования. Если расхождение сохраняется — оформляйте претензию поставщику. Без вариантов.

ГОСТ 25283-93, несмотря на свой возраст, остается надежным и точным инструментом. Его грамотное применение позволяет избежать брака, обоснованно предъявлять претензии поставщикам и главное — гарантировать высокие эксплуатационные характеристики продукции. Помните, что стандарт задает рамки, но ответственность за конечный выбор и его обоснованность всегда лежит на специалисте. Точка.
