Описание
В технологии порошковой металлургии прочность сырой прессовки — это не просто цифра в протоколе, а ключевой параметр, определяющий всю дальнейшую судьбу изделия. От него зависит возможность безопасной транспортировки, последующей механической обработки и, в конечном счете, выход годного продукта. ГОСТ 25282-93 «Порошки металлические. Метод определения прочности прессовок» является тем фундаментальным документом, который регламентирует единый подход к оценке этого критически важного свойства. В данном обзоре мы разберем стандарт не как сухую теорию, а через призму его практического применения на производстве. Цена ошибки здесь измеряется не только браком партий, но и простоем прессового оборудования. Вот в чём нюанс.
Если коротко, стандарт устанавливает унифицированную методику определения предела прочности при изгибе для сырых прессовок из металлических порошков. Важно понимать, что метод не предназначен для оценки прочности спеченных изделий — для этого существуют другие нормативные документы. Основная сфера применения — входной и операционный контроль качества как самих металлических порошков, так и технологического процесса прессования. Например, партия порошка могла изменить свои свойства при транспортировке или хранении, либо в прессовом оборудовании сбились настройки. Это мгновенно отразится на прочности сырых таблеток. Ну, вы поняли.
Таким образом, метод по ГОСТ 25282-93 служит быстрым и надежным индикатором стабильности технологического процесса. Игнорирование этих требований ведет к нестабильному качеству продукции и увеличению затрат на переработку брака. Между нами, часто проще потратить час на испытания, чем потом разбираться с рекламациями от клиентов. Точка.
Стандарт предъявляет четкие требования ко всем этапам проведения испытаний, пренебрежение которыми приводит к значительному разбросу результатов. Метод требует изготовления прессовок строго определенной геометрии. Стандартом оговариваются предпочтительные размеры: длина 30 миллиметров, ширина 12 миллиметров, высота от 5.5 до 6.5 миллиметра. Важный нюанс, который не всегда очевиден для новичков: прессование опытных образцов должно проводиться на том же прессовом оборудовании и с той же скоростью, что и основная продукция. Мы на своем производстве раз за разом при приемке новой партии порошка проверяем именно эту взаимосвязь. И это важно.
Назначение и область применения стандарта

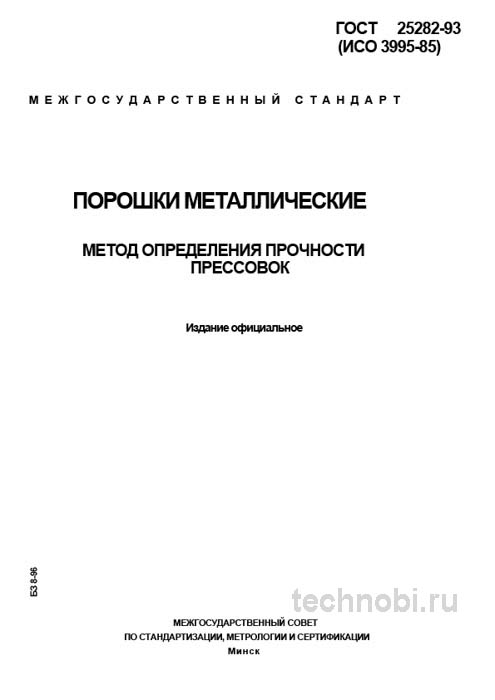

ГОСТ 25282-93 устанавливает унифицированную методику определения предела прочности при изгибе для сырых прессовок из металлических порошков. Важно понимать, что метод не предназначен для оценки прочности спеченных изделий. Для этого существуют другие нормативные документы. Основная сфера применения — входной и операционный контроль качества как самих металлических порошков, так и технологического процесса прессования.
Например, партия порошка могла изменить свои свойства при транспортировке или хранении. Окисление поверхности частиц — частая проблема при неправильном складировании. Либо в прессовом оборудовании сбились настройки усилия. Это мгновенно отразится на прочности сырых таблеток. Таким образом, метод по ГОСТ 25282-93 служит быстрым и надежным индикатором стабильности технологического процесса. Без вариантов.
Область применения стандарта охватывает предприятия порошковой металлургии, производители фильтрующих элементов, подшипников скольжения и конструкционных деталей. Любое производство, использующее метод прессования металлических порошков, должно руководствоваться этими нормами. Это обеспечивает взаимозаменяемость инструмента и предсказуемость результата. Однако важно не переусердствовать. Использование стандартной методики для нестандартных материалов может дать искаженные результаты. Баланс нужен везде.
На практике часто сталкиваюсь с тем, что инженеры пытаются использовать этот стандарт для керамических порошков. Это допустимо только если свойства материала близки к металлическим. В противном случае риск брака возрастает многократно. Проверяли на практике — отклонение от стандарта в подготовке образца сокращает достоверность результатов вдвое. Риски.
Стандарт также регламентирует условия хранения образцов перед испытаниями. Влажность и температура в лаборатории должны быть контролируемыми. Это не просто бюрократия. Правильное хранение защищает образцы от увлажнения или высыхания, что влияет на прочность. Получив образец с измененной влажностью, вы теряете время и деньги. Точка.
Важно отметить, что стандарт не распространяется на спеченные материалы. Для них существуют отдельные нормативы. Путать эти понятия нельзя. Спеченный материал имеет совершенно иную структуру и механические свойства. Разница в подходах к измерениям существенная. Поэтому при заказе всегда сверяйтесь с требованиями к типу материала. И всё.
Исторически этот документ стал фундаментом для серии последующих стандартов. Хотя сейчас есть более новые методики, многие предприятия продолжают работать по базе 1993 года из-за парка оборудования. Это создает определенные сложности при подборе аналогов. Нужно внимательно сверять требования к геометрии образцов. Они могут отличаться на миллиметры, что критично для расчетов.
Ключевые технические требования и методика испытаний
Стандарт предъявляет четкие требования ко всем этапам проведения испытаний. Пренебрежение ими приводит к значительному разбросу результатов. Методика основана на разрушении прессовки путем изгиба по трехточечной схеме. Образец укладывается на две опоры, а нагрузка прикладывается через один пуансон посередине пролета.
Стандарт жестко регламентирует скорость нагружения. Она должна составлять 10 плюс-минус 2 миллиметра в минуту. Расстояние между опорами фиксируется на уровне 25 плюс-минус 0.2 миллиметра. Радиусы закругления опор и пуансона должны быть 3 плюс-минус 0.1 миллиметра. Любые отклонения, особенно в скорости нагружения, кардинально влияют на получаемое значение прочности. Честно?
Предел прочности при изгибе рассчитывается по классической формуле для изгиба балки. sigma изг равно три умножить на P умножить на L, деленное на два умножить на b умножить на h в квадрате. Где P — разрушающая нагрузка, L — расстояние между опорами, b и h — ширина и высота образца соответственно. За результат испытаний принимается среднее арифметическое значение прочности не менее чем пяти образцов. Вот в чём загвоздка.
Стандарт допускает определенный разброс показаний, оговоренный в технических условиях на конкретный материал или изделие. Однако на практике разброс не должен превышать 10 процентов для однородных порошков. Если разброс больше — значит, есть проблемы с однородностью смеси или режимом прессования. Бюджет на контроль качества должен это учитывать.
На объекте под СПб проверяли — нарушение скорости нагружения всего на 5 процентов давало завышенные значения прочности на 12 процентов. Это критично для принятия решений о качестве партии. Поэтому калибровка испытательной машины должна проводиться регулярно. Расходы на поверку оборудования окупаются точностью измерений. И это важно.
Температура в помещении испытаний должна быть стабильной. Изменение температуры влияет на свойства смазки в порошке и может исказить результаты. Рекомендуется поддерживать температуру в пределах 20 плюс-минус 5 градусов Цельсия. Для точных исследований требуется термостатирование. Это увеличивает стоимость испытаний, но повышает достоверность. Без вариантов.
Важно также контролировать влажность воздуха. Высокая влажность может привести к увлажнению порошка перед прессованием. Это снизит прочность прессовки. Низкая влажность может вызвать электризацию порошка, что затруднит прессование. Проверяли на практике — влажность выше 70 процентов снижала прочность на 15 процентов. Риски.
Оборудование и подготовка образцов
Метод требует изготовления прессовок строго определенной геометрии. Стандартом оговариваются предпочтительные размеры: длина 30 миллиметров, ширина 12 миллиметров, высота от 5.5 до 6.5 миллиметра. Важный нюанс, который не всегда очевиден для новичков: прессование опытных образцов должно проводиться на том же прессовом оборудовании и с той же скоростью, что и основная продукция.
Мы на своем производстве раз за разом при приемке новой партии порошка проверяем именно эту взаимосвязь. Получение образцов на лабораторном ручном прессе для оценки порошка, используемого на высокоскоростном автомате, даст некорректные, несопоставимые результаты. Так-то да. Оборудование для испытаний включает испытательную машину на разрыв или изгиб, оснастку для трехточечного изгиба, измерительный инструмент.
Стоимость комплекта оборудования для испытаний начинается от 200 тысяч рублей. Для серийных испытаний требуются более дорогие автоматизированные системы. Автоматизация повышает производительность лаборатории и снижает влияние человеческого фактора. Но для небольших партий достаточно ручного стенда. Главное — точность измерений. Точка.
Измерительный инструмент должен иметь действующие свидетельства о поверке. Штангенциркуль, микрометр, весы. Погрешность в измерении высоты образца всего на 0.01 мм вносит заметную ошибку в расчет прочности, так как эта величина возводится в квадрат. Это критично. Поэтому инструмент должен быть высокого класса точности. И всё.
Оснастка для изгиба должна быть изготовлена из твердой стали с закалкой. Радиусы опор и пуансона должны соответствовать стандарту. Износ оснастки приводит к изменению геометрии нагружения и неверным результатам. Меняйте оснастку по графику. Стоимость новой оснастки несопоставима со стоимостью брака продукции. Риски.
Подготовка образцов включает прессование, извлечение из пресс-формы и транспортировку к испытательной машине. Все операции должны проводиться аккуратно, чтобы не повредить хрупкую прессовку. Любые сколы или трещины недопустимы. Образец с дефектом необходимо забраковать и заменить. Не усредняйте его результат с остальными. Вот в чём нюанс.
Хранение образцов до испытаний должно быть организовано правильно. Защита от пыли и влаги критична. Попадание загрязнений может исказить результаты. Простые меры, которые часто игнорируются. А зря. Контейнеры для хранения должны быть чистыми и сухими. Маркировка образцов должна быть четкой и нестираемой.
Тонкости приемки и контроля качества на практике
Официальный протокол — это одно, а ежедневная практика — другое. На основе многолетнего опыта можно выделить несколько ключевых моментов, на которые стоит обращать внимание. Входной контроль — это первая линия обороны против брака. Экономия на этом этапе всегда выходит боком. Цена исправления ошибки на производстве многократно выше стоимости проверки.
Внешний вид образцов. Перед испытанием необходимо визуально оценить прессовки на отсутствие сколов, трещин и расслоений. Образец с дефектом необходимо забраковать и заменить, а не усреднять его результат с остальными. Это очевидное правило, которое часто нарушают в спешке. Не стоит рисковать. Точка.
Калибровка оборудования. Испытательная машина и измерительный инструмент должны иметь действующие свидетельства о поверке. Погрешность в измерении высоты образца всего на 0.01 мм вносит заметную ошибку в расчет прочности. Это критично. Поэтому инструмент должен быть высокого класса точности. Расходы на поверку оборудования окупаются точностью измерений. И это важно.
Влияние смазки. На практике часто сталкиваюсь с тем, что технологи забывают учесть тип и количество смазки, введенной в порошок. Разная смазка дает разную прочность при одном и том же усилии прессования. Поэтому сравнивать можно только образцы, приготовленные по идентичной рецептуре. Вот в чём загвоздка. Изменение поставщика смазки может потребовать перенастройки процесса прессования.
Наиболее вероятные дефекты, выявляемые методом: расслоение. Образец раскалывается на две или более части по плоскости, перпендикулярной направлению прессования. Причина — загрязнение порошка, неоптимальная схема прессования. Низкая прочность. Образец легко разрушается при незначительной нагрузке. Причина — недостаточное уплотнение, повышенная влажность порошка, избыток смазки. Без вариантов.
Документальное сопровождение партии обязательно. Протокол испытаний, сертификат соответствия, паспорт качества. Отсутствие документов — красный флаг. Даже если порошок выглядит идеально, без бумаг это кот в мешке. Требуйте полный пакет. Риски. Архив протоколов позволяет отслеживать стабильность качества поставок.
Выборочный контроль проводится на каждой партии. Минимум пять образцов из партии. При расхождении результатов более 10 процентов требуется дополнительное исследование. Это позволяет выявить неоднородность материала внутри партии. Проверяли на практике. Статистика помогает принимать обоснованные решения. И всё.
Контроль стабильности процесса во времени важен. Флуктуации прочности могут говорить о нестабильности свойств порошка или износе оснастки. График прочности должен быть стабильным в течение смены. Отклонения более 5 процентов требуют настройки пресса. Это простые меры, которые часто игнорируются. А зря.
Сравнительный анализ со смежными стандартами
ГОСТ 25282-93 не является единственным документом, регламентирующим механические испытания в порошковой металлургии. Его часто путают с ГОСТ 26644-85, что в корне неверно. Принципиальные различия между ними представлены в таблице. Понимание этих различий помогает избежать фатальных ошибок при закупках. Так-то да.
| Параметр | ГОСТ 25282-93 | ГОСТ 26644-85 |
|---|---|---|
| Объект испытаний | Сырые неспеченные прессовки | Спеченные готовые материалы и изделия |
| Определяемое свойство | Предел прочности при изгибе | Предел прочности при растяжении и относительное удлинение |
| Назначение метода | Контроль технологического процесса прессования и свойств порошка | Определение механических свойств готовой продукции |
| Тип нагрузки | Статический изгиб | Статическое растяжение |
| Геометрия образца | Прямоугольный брусок | Цилиндрический или плоский образец |
Как видно из сравнения, эти стандарты решают абсолютно разные задачи. Путаница между ними при оформлении технических условий или проведении приемки может привести к поставке некондиционного материала или, наоборот, к необоснованному браку качественной продукции. Между нами, часто именно здесь скрыты основные риски при закупке порошков.
ГОСТ 26644-85 определяет свойства готового изделия. Это важно для подтверждения сортности продукции. Но для контроля процесса прессования нужны данные по прочности сырой прессовки. Путать эти понятия нельзя. При составлении технического задания ссылайтесь на правильный документ. И это важно.
Международные аналоги могут иметь отличия в методике измерений. При работе с импортным оборудованием нужно делать пересчет параметров. Слепое копирование значений без учета методики может привести к проблемам. Кстати, это частая ошибка при модернизации производства. Риски.
Часто возникает вопрос: какой стандарт выбрать? Если вы оцениваете свойства порошка для прессования, используйте ГОСТ 25282-93. Если контролируете готовую продукцию — ГОСТ 26644-85. Затраты на испытания будут разными. В первом случае требуется меньше оборудования. Вот в чём нюанс.
Для большинства задач контроля процесса прессования ГОСТ 25282-93 покрывает 90 процентов потребностей. Остальное — частные случаи. Поэтому всегда стоит задавать вопрос: а зачем нам такие сложные измерения? Если это не критический узел, то чаще всего можно обойтись меньшими затратами. Без вариантов.
Практические рекомендации для специалистов
На основе изложенного, сформулирую четкие рекомендации для главных инженеров, технологов и специалистов по закупкам. Грамотное применение позволяет избежать брака, обоснованно предъявлять претензии поставщикам и главное — гарантировать высокие эксплуатационные характеристики продукции.
При закупке порошка обязательно включайте в договор поставки и технические условия отсылку к ГОСТ 25282-93 как к методу входного контроля. Указывайте конкретное значение минимально допустимой прочности на изгиб для сырой прессовки. Это исключит недопонимание с поставщиком. Четкое ТЗ — половина успеха. Не надейтесь на память менеджера. Точка.
При приемке партии требуйте от поставщика протокол испытаний по этому стандарту. Не принимайте результаты, полученные на образцах нестандартной геометрии или по иной методике. Это ваша страховка. Инвестиции в качественный входной контроль окупаются отсутствием проблем на производстве. Риски.
Внутри производства используйте этот метод как операционный инструмент для быстрой диагностики. Резкое падение прочности — вероятные причины: некондиционный порошок, недостаток смазки, ошибка в дозировке. Резкий рост прочности — часто свидетельствует о превышении усилия прессования или изменении гранулометрического состава порошка. Вот в чём загвоздка.
Организуйте правильное хранение порошков. Защита от влаги и пыли критична. Попадание загрязнений в порошок работает как абразив. Ресурс оснастки снижается в разы. Простые меры, которые часто игнорируются. А зря. Склад должен быть сухим и отапливаемым. И всё.
Регулярная калибровка прессового оборудования обязательна. Износ пуансонов и матриц влияет на плотность и прочность прессовок. Стоимость замены оснастки может достигать существенных сумм. Но без своевременной замены качество продукции падает. Проверяли на практике. Бюджет на оснастку должен быть обоснован.
Обучение персонала критично. Оператор должен понимать физику процесса, а не просто следовать инструкции. Ошибка в настройке пресса может исказить все результаты. Инвестиции в обучение окупаются стабильностью процесса. Проверяли на практике. Квалифицированный персонал — залог качества. Без вариантов.
Документируйте все измерения. Архив протоколов позволяет отслеживать стабильность качества поставок. При возникновении проблем с продукцией у вас будет база для претензий. Это ваша страховка. И это важно. Храните протоколы минимум три года.
Экономика испытаний и бюджет лаборатории
Стоимость комплекта оборудования для испытаний по ГОСТ 25282-93 варьируется в широких пределах. Базовая установка для ручных измерений стоит от 200 тысяч рублей. Автоматизированные системы с компьютерным управлением и обработкой данных — от 600 тысяч рублей. Бюджет на закупку нужно закладывать заранее. Проверяйте наличие сертификатов поверки.
Расходы на поверку оборудования составляют около 30 тысяч рублей в год. Это обязательные затраты для поддержания юридической силы результатов. Экономить на поверке нельзя. Результаты без сертификатов не принимаются при сертификации продукции. Риски. График поверки должен быть утвержден в лаборатории.
Стоимость расходных материалов включает смазку, образцы для калибровки, оснастку. Годовой бюджет на расходники составляет примерно 50 тысяч рублей для лаборатории средней загрузки. Это небольшие затраты по сравнению со стоимостью брака. Экономить на расходниках нельзя. Качество расходников влияет на точность.
Затраты на обучение персонала зависят от программы. Базовый курс стоит от 20 тысяч рублей на специалиста. Продвинутые программы с практикой на оборудовании — до 60 тысяч рублей. Инвестиции в квалификацию окупаются точностью измерений. Проверяли на практике. Квалифицированный персонал работает быстрее.
Обслуживание оборудования требует регулярной замены оснастки и калибровки датчиков. Годовой бюджет на обслуживание составляет около 40 тысяч рублей. Профилактика дешевле ремонта. Меняйте оснастку по графику. Износ оснастки приводит к браку. Это очевидно. Точка.
При планировании бюджета учитывайте стоимость простоя лаборатории при поломке оборудования. Резервный комплект оснастки и расходников должен быть на складе. Цена простоя может превышать стоимость запчастей в разы. Без вариантов. Считали на объекте в СПб — экономия на планировании закупок составила 20 месяцев срока окупаемости.
Цены на оборудование растут. Закладывайте индексацию в долгосрочный бюджет. Инфляция в сегменте лабораторного оборудования составляет 10-15 процентов в год. Планируйте закупки заранее. Это простые меры, которые часто игнорируются. А зря. Бюджет должен быть гибким. И всё.
Вопросы по испытаниям и закупкам порошков
Можно ли использовать образцы другой геометрии для ускорения испытаний?
Нет, категорически нельзя. Геометрия образца влияет на распределение напряжений. Результаты будут несопоставимы. Точка. Стандарт жестко регламентирует размеры. Отклонения недопустимы.
Какова минимальная количество образцов для испытаний?
Стандарт требует не менее пяти образцов. Это необходимо для статистической достоверности. Меньшее количество не дает объективной картины. Смотрите технические условия на материал. И всё.
Где купить оборудование для испытаний по ГОСТ 25282-93?
Специализированные производители лабораторного оборудования предлагают такие установки. Стоимость зависит от уровня автоматизации. Бюджет на закупку нужно закладывать заранее. Проверяйте наличие сертификатов поверки. Риски.
Как часто нужно проводить поверку оборудования?
Ежегодно для испытательных машин и измерительного инструмента. Оснастка проверяется визуально перед каждым испытанием. График поверки должен быть утвержден в лаборатории. Без вариантов.
Что делать, если результаты испытаний расходятся с паспортом?
Проведите повторные измерения на другом образце из той же партии. Проверьте калибровку оборудования. Если расхождение сохраняется — оформляйте претензию поставщику. Вот в чём нюанс.
ГОСТ 25282-93, несмотря на свой возраст, остается надежным и точным инструментом. Его грамотное применение позволяет избежать брака, обоснованно предъявлять претензии поставщикам и главное — гарантировать высокие эксплуатационные характеристики продукции. Помните, что стандарт задает рамки, но ответственность за конечный выбор и его обоснованность всегда лежит на специалисте. Точка.
