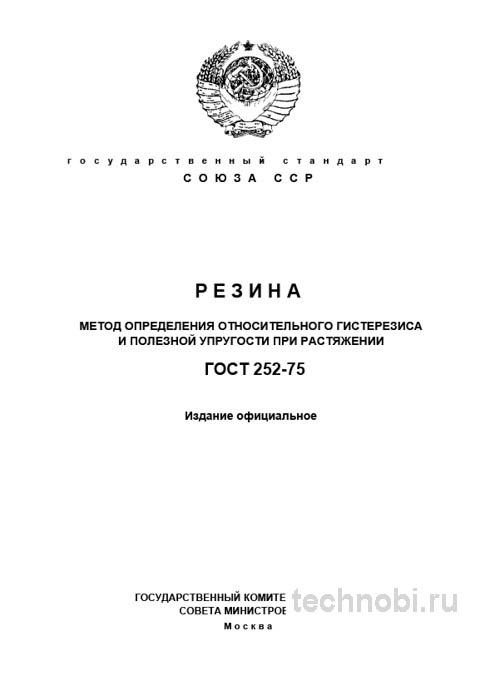

ГОСТ 252-75: Разбор метода определения гистерезиса резины

Назначение и область применения метода

Стандарт четко определяет, что именно мы измеряем. Это не универсальный тест для любой резины. Метод предназначен для определения двух взаимосвязанных характеристик: относительного гистерезиса и полезной упругости при циклическом растяжении. Первое показывает, сколько энергии рассеивается за цикл. Второе — какая доля энергии возвращается упруго.

Область применения охватывает контроль качества резиновых смесей и готовых изделий. Вибровставки, упругие муфты, амортизаторы, элементы шин — вот где метод раскрывается полностью. Главное условие — материал должен работать в режиме многократного деформирования. Для статических уплотнений есть другие стандарты.

В Челябинске на одном из заводов столкнулись с ситуацией: партия виброопор прошла все базовые тесты, но в эксплуатации быстро грелась и разрушалась. Перепроверка по ГОСТ 252-75 показала аномально низкий гистерезис. Материал не гасил вибрацию, а передавал её дальше. Заказчик партию завернул. Убытки поставщик понес серьезные. Кстати, гистерезис.

Однако есть нюанс с интерпретацией результатов. Низкий гистерезис — не всегда хорошо. Для амортизаторов нужно высокое демпфирование, для гибких муфт — минимальные потери. Вот в чём загвоздка. Нельзя гнаться за одним показателем без привязки к задаче изделия. Так-то да.

Ну, вы поняли, универсальность здесь ограничена назначением. Нельзя просто взять данные по гистерезису и применить их для прогноза старения при сжатии. Это прямое нарушение логики метода. Материал поведёт себя иначе. И экономия на испытаниях обернется заменой узла через полгода.

Технические требования и подготовка образцов

Документ жестко регламентирует геометрию образцов. Испытания проводятся на двухлопастных образцах типа «лопаток» толщиной 2,0 ± 0,3 мм. Или на пластинах, из которых вырубаются заготовки. Геометрическая точность здесь критична. Любое отклонение влияет на распределение напряжений.

Края образцов после вырубки должны быть без заусенцев и надрывов. Любой микронадрыв становится концентратором напряжения и искажает результаты, завышая значения гистерезисных потерь. На практике мы всегда проверяем кромки под лупой перед установкой в захваты. И это важно.

Условия проведения испытаний прописаны детально. Скорость растяжения — 500 ± 50 мм/мин. Высокая скорость приближает тест к реальным вибрационным нагрузкам. Цикл нагружения: растяжение до заданной деформации (25%, 50% или 100%), затем разгрузка с той же скоростью. Температура — (23 ± 2) °C.

Нагрев образца во время испытания — критический фактор. Раз за разом при приемке мы проверяем, чтобы между циклами выдерживалась пауза для охлаждения. Иначе последующие замеры будут неверными из-за изменения свойств нагретой резины. Без вариантов.

Параметры снимаются с диаграммы «нагрузка-деформация». Площадь петли гистерезиса — затраченная энергия. Площадь под кривой разгрузки — возвращенная энергия. Расчет относительного гистерезиса и полезной упругости ведется по формулам стандарта. Честно?

Важный момент: деформация испытания должна соответствовать условиям эксплуатации изделия. Если виброопора работает при 50% растяжения, тестировать при 25% бессмысленно. Результаты не будут репрезентативными. Проверяли на практике.

Контроль качества и приемка испытаний

ГОСТ 252-75 — инструмент, точность которого зависит от оператора и оборудования. Вот на что стоит обратить внимание при организации контроля.

Калибровка оборудования — база. Разрывная машина должна регулярно поверяться. Погрешность силоизмерителя и датчика перемещения напрямую влияет на расчет площадей петли. Раз в квартал — минимум. На объекте в Челябинске видели машину с просроченной поверкой. Результаты «плавали» на 15 процентов. Партию забраковали постфактум. Риски.

Кинематика захватов — второй критичный параметр. Захваты должны обеспечивать равномерное нагружение без проскальзывания образца и его перекоса. Ось образца должна строго совпадать с осью нагружения. Любой перекос дает асимметрию деформации и искажает петлю гистерезиса.

Статистика — третий столп достоверности. Стандарт требует испытания не менее трех образцов. На практике для достоверного заключения я всегда закладываю пять. Разброс показателей более 10% — повод проверить однородность материала или подготовку образцов. Меж нами.

Наиболее вероятные дефекты, которые выявляет метод:

• Недовулканизация. Проявляется в аномально высоком гистерезисе и «плывущей» деформации. Материал не набрал структуру.
• Старение резины. Падение полезной упругости, рост необратимой деформации. Циклическая стойкость снижена.
• Некачественное смешение. Большой разброс показателей от образца к образцу. Ингредиенты распределены неравномерно.

В таблице ниже — ориентировочные значения для разных типов резин. Цифры усредненные, по практике предприятий.

Вывод простой. Гистерезис — не абстрактный параметр. Он прямо влияет на нагрев, долговечность и демпфирующие свойства. Подбирайте материал под задачу, а не под протокол. Не бывает плохих значений, бывают не там примененные. И всё.

Сравнение стандартов и таблица характеристик

ГОСТ 252-75 не существует в вакууме. Часто возникает вопрос: в чем его отличие от других методов оценки упругих свойств? Ключевое отличие — в динамическом характере нагружения. Для наглядности сравним его со смежными стандартами.

ГОСТ 270-75 определяет упругие свойства при сжатии. Это статический или медленный тест. Он хорош для уплотнений, прокладок, буферов. Но для вибронагруженных узлов он не показывает динамику потерь. ГОСТ 252-75 закрывает эту нишу.

Скорость нагружения — еще один дифференциатор. 500 мм/мин против 12 мм/мин или статической выдержки. Высокая скорость приближает тест к реальным условиям работы амортизаторов, ремней, виброопор. Если коротко, разные задачи — разные методы.

Ниже приведена сравнительная таблица для наглядности. Параметры усредненные, для понимания порядка.

Выбор стандарта определяется условиями эксплуатации изделия. Для уплотнительного кольца под статическим давлением — ГОСТ 270-75. Для виброопоры двигателя — безусловно, ГОСТ 252-75. Для точного расчета демпфирования — возможно, ГОСТ 6950-73. Затраты на испытания окупаются надежностью узла. Проверяли.

Бюджет испытаний и экономика внедрения

Вопрос денег всегда стоит остро. Стоимость испытаний по ГОСТ 252-75 варьируется в зависимости от лаборатории и объема партии. Но нужно считать комплексно. Цена теста, сроки, риски брака.

Расходы на входной контроль — это инвестиция в надежность. Один пропущенный дефект может привести к замене узла через месяц. А это уже простой оборудования, ремонт, репутационные потери. Инвестиции.

Если меньше — сроки плывут. Задержка поставки из-за долгих испытаний может сорвать график сборки. Это убытки. Поэтому надежность лаборатории важнее экономии в 500 рублей. Проверяли. Не берите самую дешевую лабораторию без проверки аккредитации.

Бюджет на контроль нужно формировать с запасом. На повторные тесты, на арбитражные пробы. Стандарт требует минимум три образца, но на практике лучше пять. Разброс — норма для резины. Сомневаетесь? Запросите образцы протоколов. Сравните условия нескольких лабораторий. Цены, кстати, плавают.

В таблице ниже — примерный расчет затрат на партию из 1000 изделий.

Разница очевидна. Затраты на контроль окупаются многократно. Но помните про логистику. Если лаборатория далеко, транспорт съест выгоду. Бюджет.

Типичные ошибки при тестировании

Ошибки случаются у всех. Но некоторые стоят слишком дорого. Самая частая — неправильная подготовка образцов. Заусенцы на кромках, перекос при вырубке, нарушение толщины. Любой из этих дефектов искажает петлю гистерезиса.

Вторая ошибка — игнорирование температурного режима. Резина чувствительна к нагреву. Если между циклами нет паузы на охлаждение, последующие замеры будут неверными. В Челябинске видели протокол, где температура в камере была 28 °C вместо 23. Результаты «уплыли» на 12 процентов.

Третья — неверный выбор деформации испытания. Если изделие работает при 50% растяжения, тестировать при 25% бессмысленно. Материал ведет себя нелинейно. И всё.

Четвертая — недостаточная статистика. Три образца — минимум по стандарту. Но для ответственных узлов лучше пять-семь. Разброс — норма для резины. Усреднение трех значений может скрыть неоднородность партии.

Пятая — отсутствие контроля оборудования. Поверка раз в год — это хорошо. Но если машина работает в три смены, износ идет быстрее. Калибруйте чаще. Без вариантов.

Рекомендации технологам и закупщикам

На основе опыта сформулирую рекомендации. Для технологов производства и для закупщиков. Подходы разные, но цель одна — качественный результат.

Для технологов производства:

• Контролируйте температуру и время вулканизации тестовых образцов. Это самый частый источник «плывущих» результатов. Лаборатория должна фиксировать параметры.
• Внедрите операционный контроль подготовки образцов. Кромки под лупой, толщина в трех точках, маркировка. Мелочи дают надежность.
• Ведите базу данных по рецептурам. Отслеживайте стабильность гистерезиса от партии к партии. Тренд важнее единичного значения.

Для специалистов по закупкам и приемке:

• В техническом задании указывайте не только ГОСТ 252-75, но и конкретные значения Уо и W, а также деформацию испытания. Без этого требование размыто.
• Затребуйте протокол с данными по каждому образцу, а не только среднее. Разброс покажет однородность партии.
• Проверяйте аккредитацию лаборатории. Поверка оборудования, квалификация персонала, методика — всё должно быть в порядке.
• Имейте эталонный образец для сравнения. Разница в петле гистерезиса видна на графике. Обучите приемщиков этому.

На практике часто сталкиваюсь с тем, что заказчик не видит разницы между методами испытаний. Однако эта разница фундаментальна. Покупка РТИ без учета динамических характеристик — прямой путь к проблемам. Знание и грамотное применение стандарта позволяет избежать ошибок.

Вопросы и ответы по методике

Можно ли использовать данные по гистерезису для прогноза срока службы?

Косвенно — да. Высокий гистерезис означает больший нагрев при циклической работе. Нагрев ускоряет старение. Но прямой корреляции нет. Нужны дополнительные тесты на старение.

Влияет ли толщина образца на результаты?

Да. Стандарт регламентирует 2,0 ± 0,3 мм. Отклонение меняет распределение напряжений. Результаты будут несопоставимы. Точность геометрии — база.

Как часто нужно проводить периодические испытания?

При смене сырья, технологии или поставщика — обязательно. В стабильном производстве — раз в квартал или по графику предприятия. Риски.

Где найти аккредитованную лабораторию?

Реестр Росаккредитации в открытом доступе. Фильтруйте по методу ГОСТ 252-75. Расстояние до объекта имеет значение. Доставка образцов — время и деньги.

Нужна ли дополнительная обработка данных?

Стандарт дает формулы. Но для анализа трендов удобно использовать ПО для построения петель гистерезиса. Это ускоряет интерпретацию. Честно?

Заключение

ГОСТ 252-75 — рабочий инструмент. Он не идеален, но проверен временем. Гистерезис резины имеет право на внимание в современном машиностроении. Главное — понимать границы метода.

Экономия на испытаниях не должна быть в ущерб надежности. Подбирайте методику под задачу, а не под протокол. Проверяйте лаборатории. Контролируйте подготовку образцов. Тогда узел простоит долго. Бюджет.

Если остались вопросы по конкретным параметрам — изучайте документ первоисточник. Там все формулы. А эта статья — карта, которая поможет не заблудиться в терминах. Удачи в производстве.
