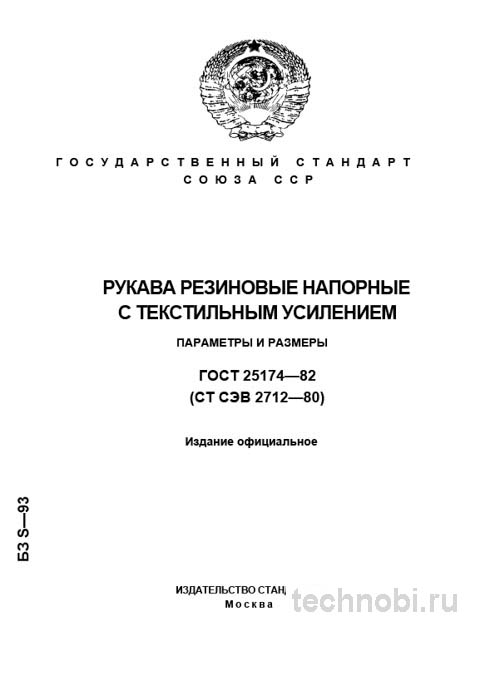

ГОСТ 25174-82: Рукава резиновые напорные — полный разбор технических условий

Назначение и реальная сфера применения

Стандарт чётко определяет, где можно применять продукцию. Это не универсальное решение для любой жидкости. Рукава по ГОСТ 25174-82 предназначены для перемещения под давлением воды, воздуха, инертных газов, а также жидких и пастообразных материалов общего назначения. Температурный диапазон — от -30 до +80 °C. Важно понимать ограничения.

Область применения охватывает пневмоинструмент, системы охлаждения, гидравлические контуры станков. Но есть нюанс со средами. Стандарт предполагает работу с жидкостями, не вызывающими деструкции резины и текстильного каркаса. Если в вашей системе циркулирует растворитель или кислота — этот ГОСТ можно использовать лишь как отправную точку для подбора геометрии. Материал должен быть совершенно иным. Так-то да.

В СПб на одном из заводов столкнулись с ситуацией: партия рукавов прошла входной контроль, но через три недели начались протечки. Перепроверка показала: в системе использовали эмульсию с присадками, несовместимыми с бутадиен-стирольным каучуком внутреннего слоя. Рукава разбухли изнутри. Заказчик партию завернул. Убытки поставщик понес серьёзные. Кстати, совместимость.

Основные области, которые я наблюдаю на практике:

• Подключение пневмоинструмента — дрели, шлифмашины, гайковерты. Здесь важна гибкость и стойкость к истиранию.
• Пневмотранспорт и системы охлаждения. Требуется стойкость к перепадам давления.
• Гидравлические контуры станков с ЧПУ. Критична стабильность геометрии под нагрузкой.
• Подача технической воды для мойки и охлаждения. Бюджетный сегмент применения.

Ну, вы поняли, универсальность здесь ограничена химической стойкостью материалов. Нельзя просто взять рукав по этому ГОСТу и пустить по нему агрессивную химию. Это прямое нарушение условий эксплуатации. Материал начнёт разрушаться. И экономия на старте обернётся заменой всей линии через полгода.

Конструкция и ключевые параметры

Документ жёстко регламентирует конструкцию. Рукав представляет собой многослойный «пирог». Внутренний герметизирующий слой из резины на основе бутадиен-стирольных каучуков. Он обеспечивает стойкость к транспортируемой среде. Текстильный каркас из синтетических нитей высокой прочности — воспринимает основную нагрузку от внутреннего давления. Наружный слой из износостойкой резины — защищает каркас от механических повреждений.

Стандарт устанавливает чёткую систему условных обозначений. Например: Рукав 16-20-2-У-ГОСТ 25174-82. Здесь 16 — внутренний диаметр в мм, 20 — наружный диаметр с допуском ±0,8 мм, 2 — количество текстильных слоёв усиления, У — климатическое исполнение для умеренного климата. И это важно.

Номинальное давление напрямую зависит от количества слоёв каркаса и диаметра. Для рукава с двумя слоями и внутренним диаметром 16 мм рабочее давление составляет 1,0 МПа. С четырьмя слоями — уже 2,5 МПа. Раз за разом при приемке мы проверяем соответствие заявленного количества слоёв фактическому. На срезе видно сразу. Если производитель сэкономил на каркасе — разрыв при пиковой нагрузке вопрос времени. Без вариантов.

Геометрические допуски тоже под контролем. Толщина стенки, овальность, прямолинейность. Готовые изделия не должны иметь вздутий, вмятин, посторонних включений. Торцы должны быть ровно обрезаны, каркас — не разлохмачен. Это базовые требования, но на практике их нарушают часто. Особенно в сезон пик нагрузок на заводы РТИ.

В таблице ниже — основные типоразмеры по стандарту. Цифры для понимания порядка.

Вывод простой. Диаметр — не единственный параметр. Количество слоёв каркаса определяет запас прочности. Нельзя гнаться за минимальной ценой в ущерб безопасности. Проверяли на практике.

Приемка и контроль качества на практике

Приемка партии — момент истины. Здесь теория сталкивается с реальностью отгрузок. Контроль качества ведётся по трём направлениям: визуальный осмотр, замер геометрии, проверка маркировки.

Визуальный осмотр — первый рубеж. Отсутствие вмятин, вздутий, посторонних включений на поверхности. Равномерность наложения наружного слоя. Особое внимание — торцам. Они должны быть ровно обрезаны, каркас не должен быть разлохмачен. На практике мы всегда проверяем кромки под лупой перед установкой в систему. Честно?

Замер геометрии — второй этап. Штангенциркулем замеряем внутренний и наружный диаметры в нескольких точках по длине, а также толщину стенки. Несоответствие заявленным допускам — прямое указание на брак в производстве. В СПб на одном объекте столкнулись с партией, где толщина стенки гуляла от 2,1 до 3,4 мм при норме 2,8±0,3. Проверка показала нарушение экструзии. Заказчик партию завернул. Риски.

Проверка маркировки — третий столп. Каждый хлыст должен иметь несмываемую маркировку с указанием всех параметров по ГОСТ, товарного знака производителя и даты выпуска. Отсутствие маркировки — повод забраковать всю партию. Документы требуйте обязательно. Паспорт качества — это минимум. Протоколы испытаний — максимум, но желательно. Если чего-то нет — это красный флаг. И всё.

Наиболее вероятные дефекты, которые мы видим на объектах:

• Неравномерная толщина стенки. Следствие нарушения технологии экструзии. Ведёт к локальным перенапряжениям.
• «Голый» каркас. Протёртый наружный слой. Каркас начинает разрушаться от влаги и механики.
• Расслоение на срезе. Плохая адгезия между слоями. При циклической нагрузке рукав разойдётся по шву.

Между нами, самый надёжный метод — опрессовка. Подали давление в 1,5 раза выше рабочего, выдержали 5 минут, проверили на утечки. Если прошёл — можно ставить в работу. Если нет — брак. Просто.

Сравнение стандартов и таблица характеристик

Выбор рукава часто сводится к сравнению нескольких стандартов. Ключевой аналог для общего назначения — ГОСТ 18698-79 на рукава напорные для воды. Многие ошибочно считают их взаимозаменяемыми. Это не так. Приведём сравнительный анализ.

ГОСТ 25174-82 предполагает широкую номенклатуру сред: воздух, вода, инертные газы, пастообразные материалы. ГОСТ 18698-79 — исключительно вода. Материал внутреннего слоя тоже разный: БСК против натурального каучука. Требования к маслостойкости наружного слоя в 25174-82 строже. Допуски на геометрию — тоже.

Ниже приведена сравнительная таблица для наглядности. Параметры усреднённые, по практике предприятий.

Вывод простой. ГОСТ 25174-82 — материал для стандартных условий с широким спектром сред. Если нужна универсальность и стойкость к маслу — берите его. Если только вода и бюджет ограничен — можно рассмотреть 18698-79. Но для пневматики с инструментом — только 25174-82. Его выбор — всегда технологически обоснованное решение. Не бывает плохих стандартов, бывают не там применённые.

Бюджет закупки и экономика эксплуатации

Вопрос денег всегда стоит остро. Стоимость рукавов по ГОСТ 25174-82 варьируется в зависимости от диаметра, количества слоёв и объёма партии. Но нужно считать комплексно. Цена закупки, срок службы, риски простоя.

Расходы на закупку — это инвестиция в надёжность. Один порыв в гидравлике может остановить линию на 4 часа. А это уже простой оборудования, срыв графика, репутационные потери. Затраты.

Если меньше — сроки плывут. Задержка поставки из-за брака может сорвать график сборки. Это убытки. Поэтому надёжность поставщика важнее экономии в 10 процентов. Проверяли. Не берите самый дешёвый вариант без проверки завода.

Бюджет на закупку нужно формировать с запасом. На брак, на бой при транспортировке, на повторные заказы. Стандарт допускает определённые отклонения, но их нужно отсеивать на месте. Инвестиции в входной контроль окупаются отсутствием проблем при монтаже. Лизинг или кредит на закупку партии — отдельная тема, но материал должен быть ликвидным.

В таблице ниже — примерный расчёт затрат на партию из 500 погонных метров.

Разница заметна. Но помните про логистику. Если завод далеко, транспорт съест экономию. Сомневаетесь? Запросите образцы смет. Сравните условия нескольких поставщиков. Цены, кстати, плавают. Зависит от сезона и курса сырья.

Типичные ошибки и риски при выборе

Ошибки случаются у всех. Но некоторые стоят слишком дорого. Самая частая — применение не по назначению. Рукав для воды в пневмосистеме с маслом — это риск. Материал не рассчитан на постоянный контакт с нефтепродуктами.

Вторая ошибка — игнорирование количества слоёв каркаса. Если система работает при пиковом давлении 1,5 МПа, а рукав рассчитан на 1,0 МПа — разрыв вопрос времени. В СПб видели линию, где сэкономили на слоях. Порыв через три недели. Простой стоил дороже, чем разница в цене. И всё.

Третья — хранение. Рукава нужно хранить правильно. На ровных стеллажах, без перегибов, вдали от источников тепла и УФ-излучения. Если сложить кольцами малого радиуса — каркас начнёт разрушаться. Потом при монтаже выяснится, что рукав течёт. Без вариантов.

Четвёртая — монтаж. Нельзя перекручивать рукав при установке. Нельзя натягивать с усилием. Для подключения нужны штатные фитинги. Грубая сила разрушает структуру. Особенно в зоне обжима.

Пятая — отсутствие защиты. Если рукав будет работать в зоне механических нагрузок, нужна спиральная оплётка или защитный чехол. Сам по себе наружный слой держит удар, но не вечный. Защита продлит срок службы в разы. Точка.

Рекомендации технологам и закупщикам

На основе опыта сформулирую рекомендации. Для технологов производства и для закупщиков. Подходы разные, но цель одна — качественный результат.

Для технологов и конструкторов:

• При проектировании систем всегда закладывайте запас по давлению не менее 25-30% от максимального рабочего. Выбирайте рукав с ближайшим большим числом слоёв усиления. Лаборатория должна подтверждать расчёты.
• Для пневмосистем с ударными нагрузками (поршневые компрессоры) рассматривайте рукава со спиральным кордом. Они хоть и дороже, но рассчитаны на пульсации. Проверяли на практике.
• Внедрите систему операционного контроля на этапе монтажа. Перекрученный рукав не исправит даже идеальный материал. Мелочи дают надёжность.

Для специалистов по закупкам и приемке:

• Никогда не принимайте рукава без сопроводительной документации. Паспорт качества, сертификат соответствия, протоколы испытаний. Бумаги защищают при спорах.
• Обязательно проводите выборочную проверку геометрии и опрессовки. Один бракованный рукав в партии — повод проверить её всю. Глаз видит много.
• Обращайте внимание на дату выпуска. Резина стареет. Не берите продукцию, выпущенную более 3 лет назад, даже по привлекательной цене. Срок хранения — не формальность.
• Имейте эталонный образец для сравнения. Разница в качестве видна на срезе. Обучите приёмщиков этому методу. Это быстро и бесплатно.

На практике часто сталкиваюсь с тем, что заказчик не видит разницы между рукавами по разным ГОСТам. Однако эта разница фундаментальна. Покупка рукава для воды в гидравлическую систему — прямой путь к проблемам. Знание и грамотное применение стандарта позволяет избежать ошибок.

Вопросы и ответы по применению

Можно ли использовать рукав по ГОСТ 25174-82 для горячей воды?

Только до +80 °C и кратковременно. Для постоянной работы с горячей водой лучше рассмотреть специализированные решения. Риск ускоренного старения резины.

Влияет ли цвет наружного слоя на качество?

Косвенно. Резкие перепады цвета говорят о неоднородности компаунда. Равномерный чёрный оттенок — признак хорошего смешения. Жёлтые пятна — возможное нарушение рецептуры.

Как часто нужно проводить периодические испытания?

При смене поставщика, технологии или сырья — обязательно. В стабильном производстве — раз в квартал или по графику предприятия. Риски.

Где найти надёжного поставщика?

Реестр сертифицированных производителей в открытом доступе. Фильтруйте по ГОСТ 25174-82. Расстояние до объекта имеет значение. Доставка дальняя съест выгоду. Запросите отзывы у других заводов.

Нужна ли дополнительная защита для наружного применения?

Для работы на улице — да. УФ-излучение и перепады температур ускоряют старение. Защитный чехол или оплётка продлит срок службы. Честно?

Заключение

ГОСТ 25174-82 — рабочий инструмент. Он не идеален, но проверен временем. Напорные рукава с текстильным усилением имеют право на жизнь в современном производстве. Главное — понимать границы применения.

Экономия не должна быть в ущерб надёжности. Выбирайте материал под задачу, а не под цену. Проверяйте поставщиков. Контролируйте приемку. Тогда система простоит долго. Бюджет.

Если остались вопросы по конкретным параметрам — изучайте документ первоисточник. Там все цифры. А эта статья — карта, которая поможет не заблудиться в терминах. Удачи в производстве.
