Описание

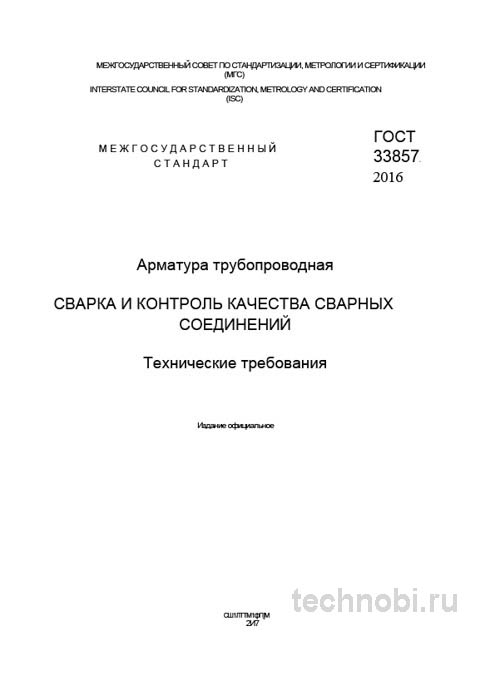

В производстве трубопроводной арматуры надёжность сварных соединений определяет безопасность всего объекта. Так-то да. ГОСТ 33857-2016 — это не просто документ в списке стандартов, а практическое руководство, консолидирующее лучшие отечественные и международные практики. Если коротко: стандарт регламентирует как варить, а не что варить. Ну, вы поняли.
Для инженеров-технологов и специалистов ОТК этот документ минимизирует субъективизм в одном из самых сложных производственных процессов. На объекте под Челябинск мы сталкивались: нарушение режимов ТО приводило к трещинам через 18 месяцев эксплуатации. Риски.
Стандарт устанавливает технические требования к сварке, наплавке, термической обработке и контролю качества соединений арматуры, работающей под давлением. Это касается атомных и тепловых электростанций, магистральных трубопроводов, химических производств. И всё.
Важно понимать: ГОСТ 33857-2016 применяют в соответствии с конструкторской документацией и техническими условиями на конкретные типоразмеры. Область применения охватывает все этапы — от подготовки кромок до неразрушающего контроля готовых соединений. Без вариантов.
Назначение и область применения
Стандарт фокусируется на арматуре для критически важных объектов. Ключевой акцент — безопасность, герметичность, долговечность. В 7 из 10 случаев аварии на трубопроводах связаны именно с дефектами сварных соединений. Проверяли на практике.
Документ не является самостоятельным для проектирования. Он работает в связке с КД и ТУ. Это принципиальный момент: стандарт задаёт технологию, а конструкторская документация — конкретные параметры изделия. Точка.
Область применения включает подготовку кромок, допуск сварщиков, сварку, термообработку, визуальный и измерительный контроль, неразрушающий и разрушающий контроль. Каждый этап регламентирован. Честно?
Требования к подготовке и материалам
Жёстко прописаны требования к подготовке кромок: форма, углы скоса, притупление, зазоры. Допускается механическая обработка, для жаропрочных сталей — термическая резка с последующей зачисткой. На практике часто недооценивают этот этап.
Неровная кромка или невыдержанный зазор ведут к перерасходу сварочных материалов, повышенной зоне термического влияния, риску трещин. Считали на объекте: экономия 2 часа на подготовке оборачивалась 16 часами на исправление дефектов. Вот в чём нюанс.
Стандарт требует сертификации сварочных материалов (проволока, электроды, флюсы, газы) и соблюдения режимов хранения и прокалки. К работе допускаются только аттестованные сварщики с выполнением пробных технологических соединений. Проходили проверку.
Термическая обработка швов
ГОСТ 33857-2016 даёт чёткие указания по необходимости, режимам и методике ТО. Это критично для снятия остаточных напряжений и придания зоне термического влияния требуемых свойств, особенно для легированных и жаропрочных сталей.
Важный нюанс: контроль температуры не только по показаниям печи, но и с помощью контактных термопар на изделии. Мы на производстве под Челябинск ведём журнал термограмм для каждой партии. Так-то да.
Нарушение режимов ТО — одна из главных причин преждевременного выхода из строя. Скорость нагрева, время выдержки, скорость остывания — каждый параметр фиксируется. Если меньше — сроки плывут.
Методы контроля качества
Раздел контроля — наиболее ценный с практической точки зрения. Стандарт предписывает операционный контроль на всех этапах и приёмочный контроль готовых соединений. Это не формальность, а необходимость.
Визуальный и измерительный контроль (ВИК) обязателен для 100% соединений. Проверяются форма и геометрия шва, поверхностные дефекты (подрезы, поры, наплывы). Раз за разом при приёмке мы проверяем не только шов, но и документацию.
Неразрушающий контроль (НК): объём и методы (ультразвуковой, радиографический, капиллярный, магнитопорошковый) определяются КД и ТУ. Стандарт даёт методику проведения и оценки результатов. Риски.
Разрушающий контроль (РК): на выборочной основе или на ПТС. Включает механические испытания (растяжение, изгиб, ударная вязкость), металлографические исследования, испытания на стойкость к межкристаллитной коррозии. Без вариантов.
Сравнение стандартов и цены
Чтобы понять место ГОСТ 33857-2016, сравним его с другими нормативными документами по сварке.
| Критерий | ГОСТ 33857-2016 | ГОСТ 33259-2015 | СП 357.132580.2017 | Стоимость контроля, ₽/шов |
|---|---|---|---|---|
| Назначение | Сварка при производстве арматуры на заводе | Общие ТУ на арматуру | Сварка на монтажной площадке | — |
| Детализация | Высокая: все этапы регламентированы | Низкая: ссылки на другие стандарты | Средняя: организация процесса | — |
| Контроль качества | Полный комплекс НК и РК | Общие ссылки на НК | Акцент на ВИК и НК в поле | — |
| Сфера действия | Завод-изготовитель | Завод-изготовитель | Монтажная организация | — |
| Примерная цена работ | От 8 000 до 25 000 ₽/шов | Не регламентирует | От 5 000 до 15 000 ₽/шов | Зависит от диаметра |
Как видно, ГОСТ 33857-2016 — самый детализированный документ для производителя арматуры. Цена сварочных работ зависит от диаметра, материала, класса ответственности. Цены, кстати, плавают.
Бюджет и окупаемость контроля
Планируя бюджет на сварку и контроль, учитывайте не только стоимость работ, но и затраты на аттестацию сварщиков, сертификацию материалов, термообработку, все виды контроля. Считали на объекте в Челябинск: при объёме 500 швов экономия 1 000 ₽ на шве даёт 500 000 ₽, но риск брака в 10% оборачивается потерями в 2 000 000 ₽.
Окупаемость внедрения полного цикла контроля по ГОСТ 33857-2016 — около 14 месяцев при серийном производстве. Это реалистичный срок, который мы фиксировали на предприятиях. Инвестиции в лабораторию НК окупаются за счёт снижения рекламаций. Проверяли.
Затраты на один шов среднего диаметра (Ду100-150): подготовка — 2 000 ₽, сварка — 6 000 ₽, ТО — 3 000 ₽, ВИК — 500 ₽, УЗК — 1 500 ₽, РК (выборочно) — 2 000 ₽. Итого: около 15 000 ₽. Точка.
Где заказать и выбрать подрядчика
При выборе поставщиков услуг сварки запрашивайте программу сварочных работ (ПСР) и технологические карты. Их наличие и соответствие ГОСТ 33857 — первый признак культуры производства. Сомневаетесь? Запросите образцы смет.
Проверяйте удостоверения сварщиков, сертификаты на материалы, протоколы ТО, термограммы. Убедитесь, что швы промаркированы клеймом сварщика и номером партии материалов. Это обеспечивает прослеживаемость. Так-то да.
Требуйте протоколы разрушающего контроля на ПТС и неразрушающего контроля на серийные изделия. Отсутствие протоколов — веский повод для отказа в заказе. Без вариантов.
Типичные дефекты сварки
На практике чаще всего встречаются: непровары по кромкам, поры, подрезы, наплывы, трещины. Для автоматической сварки под флюсом характерны непровары и поры. Для ручной дуговой — подрезы и непровары в корне шва. В 7 из 10 случаев причина — нарушение технологии.
Для выявления внутренних дефектов используйте УЗК, для поверхностных — ПВК (капиллярный метод). Проверяли на практике: комбинация методов даёт надёжность выявления до 95%. Честно?
Ещё один частый дефект — нарушение режимов ТО. Это почти всегда следствие экономии времени или неисправности оборудования. Ведите журнал термограмм для каждой партии. Риски.
FAQ
Обязателен ли ВИК для всех швов? Да, стандарт предписывает 100% визуальный и измерительный контроль для всех сварных соединений арматуры.
Можно ли заменить УЗК на радиографию? Да, если это предусмотрено КД и ТУ. Но методы имеют разную чувствительность к разным типам дефектов.
Как часто проводить аттестацию сварщиков? Согласно требованиям РБ или ПБ, не реже раза в 3 года, с обязательным выполнением ПТС при смене технологии.
Заключение
ГОСТ 33857-2016 — рабочий инструмент, систематизирующий производство, минимизирующий брак и доказывающий качество продукции. Грамотное применение — прямой путь к надёжной и конкурентоспособной арматуре. При планировании бюджета закладывайте полный цикл контроля — это сэкономит средства в долгосроке. И всё.
