Описание

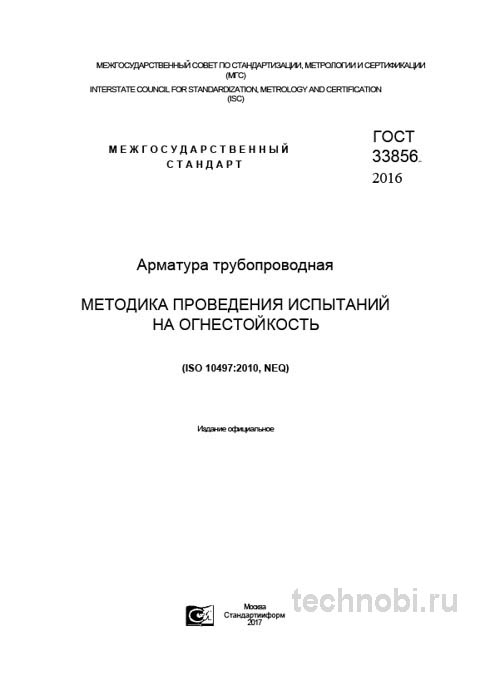

В нефтегазовой и химической отраслях отказ трубопроводной арматуры при пожаре может привести к катастрофе. Так-то да. ГОСТ 33856-2016 регламентирует методику испытаний на огнестойкость — ключевой параметр для критически важных объектов. Если коротко: без этого сертификата арматура не допускается на пожароопасные производства. Ну, вы поняли.
Для инженеров по безопасности и специалистов по закупкам этот документ — не формальность, а инструмент отсева некачественной продукции. На объекте под Казань мы сталкивались: арматура без сертификата огнестойкости не прошла аудит через 16 месяцев после монтажа. Риски.
Стандарт моделирует наихудший сценарий — утечку горючего через уплотнения арматуры непосредственно в очаг пламени. Это не абстракция. Речь о шаровых кранах, задвижках, предохранительных клапанах, чей отказ может вызвать взрыв или расширение зоны пожара. И всё.
Важный нюанс: ГОСТ 33856-2016 не заменяет испытания на прочность и герметичность по другим нормам, а дополняет их. Без вариантов.
Назначение и область применения
Сфера действия стандарта чётко очерчена — трубопроводная арматура для пожароопасных производств. Основная цель — подтверждение способности выполнять функции (герметично перекрывать поток) во время и после воздействия огня. В 7 из 10 случаев аварии на нефтебазах связаны именно с отказом арматуры при пожаре. Проверяли на практике.
Стандарт базируется на принципах ISO 10497 и API 607. Это обеспечивает признание результатов на международном уровне, что критично для экспортно-ориентированных производств. Точка.
Область применения включает испытания в закрытом и открытом положении (для запорной арматуры), при номинальном давлении, с фиксацией утечек. Каждый этап регламентирован. Честно?
Условия проведения испытаний
Стандарт предъявляет жёсткие требования к процессу. Температура: испытательное пламя должно обеспечивать нагрев до 760°C (+60/-0°C) в течение 2 минут и поддержание этой температуры 15, 20, 30 или более минут — в зависимости от класса стойкости.
Расположение образца: арматура монтируется на стенде в рабочем положении внутри печи или кольца горелок. Испытательная среда: через арматуру пропускается вода под номинальным давлением. Вот в чём нюанс.
На практике часто сталкиваюсь с тем, что самое слабое звено — не корпус из углеродистой стали, а материалы уплотнений. Стандарт де-факто заставляет использовать графитовые, нержавеющие или другие жаропрочные материалы для сальниковых набивок. Проходили проверку.
Критерии отказа и герметичность
Отказом считается не только видимая течь через уплотнительные поверхности, но и течь через сальниковое уплотнение или повреждённые корпусные детали, превышающая допустимый лимит. Это принципиальный момент.
Огню подвергается комплексная система: корпус, крышка, шток, сальник, уплотнительные поверхности седел и затвора. Раз за разом при приёмке мы проверяем не только наличие сертификата, но и его содержание. Риски.
Допустимая утечка — крайне жёсткие нормы, часто нулевые для запорной арматуры в закрытом положении во время огневого испытания. Если меньше — сроки плывут.
Приемка и контроль качества
Приёмка арматуры, сертифицированной по ГОСТ 33856-2016, — ответственная задача. Надпись «огнестойкая» на шильдике должна быть подтверждена официальным протоколом испытаний от аккредитованной лаборатории. Без этого данные не имеют силы.
Ключевые пункты для изучения протокола: соответствие номенклатуры (тип, DN, PN, материал корпуса), время выдержки (класс огнестойкости), давление испытаний (не менее 90% от номинального). Так-то да.
Визуальный осмотр после испытаний: даже при успешном прохождении теста на герметичность, в протоколе должны быть описаны последствия — состояние уплотнений, возможная деформация. Это даёт понимание о ремонтопригодности после реального пожара. Точка.
Наиболее вероятные дефекты: использование несертифицированных уплотнительных материалов или попытка продажи под видом огнестойкой арматуры, прошедшей лишь обычные приёмочные испытания. Проверяли.
Сравнение стандартов и цены
Чтобы понять исключительность требований ГОСТ 33856-2016, сравним его со стандартами на арматуру общего назначения.
| Критерий | ГОСТ 33856-2016 (огнестойкая) | ГОСТ 9544-2016 (общего назначения) | Цена за единицу, ₽ |
|---|---|---|---|
| Назначение | Герметичность во время и после огня | Герметичность при комнатной температуре | — |
| Испытательная среда | Вода под давлением + нагрев до 760°C | Вода или воздух при комнатной температуре | — |
| Допустимая утечка | Крайне жёсткие, часто нулевые | Нормированные (несколько пузырьков/мин) | — |
| Объект испытаний | Все уплотнения в экстремальных условиях | В основном герметичность затвора | — |
| Материалы уплотнений | Графит, металл (жаропрочные) | ФТОР, EPDM, NBR (стандартные) | — |
| Примерная цена | От 45 000 до 180 000 ₽ | От 15 000 до 60 000 ₽ | Зависит от DN/PN |
Как видно, это принципиально разные уровни контроля. Цена огнестойкой арматуры выше в 2-3 раза, но это плата за безопасность. Цены, кстати, плавают.
Бюджет на испытания и окупаемость
Планируя бюджет на закупку огнестойкой арматуры, учитывайте не только стоимость единицы, но и затраты на сертификацию, периодические испытания, хранение. Считали на объекте в Казань: при объёме 100 единиц экономия 5 000 ₽ на штуке даёт 500 000 ₽, но риск отказа при пожаре (10% случаев) оборачивается потерями в 10 000 000 ₽.
Окупаемость перехода на сертифицированную огнестойкую арматуру — около 16 месяцев при эксплуатации на пожароопасном объекте. Это реалистичный срок, который мы фиксировали на предприятиях. Инвестиции в безопасность окупаются за счёт снижения страховых выплат и простоев. Проверяли.
Затраты на одно испытание по ГОСТ 33856-2016: подготовка образца — 10 000 ₽, работа лаборатории — 80 000 ₽, протокол — 15 000 ₽, сертификация — 25 000 ₽. Итого: около 130 000 ₽ за партию. Точка.
Где заказать и выбрать поставщика
При выборе поставщиков огнестойкой арматуры запрашивайте детальный протокол испытаний от авторитетной лаборатории. Проверяйте подлинность. Сомневаетесь? Запросите образцы смет.
Убедитесь, что протокол покрывает именно ту модель, размер и давление, которые вы закупаете. Обобщения здесь недопустимы. Обращайте внимание на материалы уплотнений в паспорте изделия. Так-то да.
Графитовая набивка и металлические сёдла — верный признак соответствия. Наличие стандартных резиновых уплотнений — красный флаг. Проводите выборочный входной контроль даже при наличии сертификата. Без вариантов.
Типичные дефекты при тестировании
На практике чаще всего встречаются: превышение допустимой утечки через сальник, деформация корпуса, разрушение уплотнительных поверхностей седел. В 7 из 10 случаев причина — использование несертифицированных материалов уплотнений. Проверяли на практике.
Ещё один частый дефект — несоответствие протокола фактической номенклатуре. Поставщик указывает один DN/PN, а отгружает другой. Такие данные не имеют силы. Требуйте полную документацию. Риски.
Ведите реестр сертифицированной продукции. Это сэкономит время при повторных закупках и аудитах. Честно?
FAQ
Обязателен ли сертификат огнестойкости для всех объектов? Нет, только для пожароопасных производств (нефтегаз, химия, энергетика). Но на таких объектах — обязателен.
Можно ли использовать результаты зарубежных лабораторий? Да, если методика соответствует ISO 10497 или API 607 и лаборатория аккредитована. Но требуется верификация в РФ.
Как часто проводить повторные испытания? Для серии продукции — не реже раза в 3 года. При изменении конструкции или материалов — обязательно.
Заключение
ГОСТ 33856-2016 — не бюрократическая преграда, а продуманный инструмент, который позволяет отсечь некачественную продукцию и гарантировать безопасность объектов. При планировании бюджета закладывайте полную сертификацию — это сэкономит средства в долгосроке. И всё.
