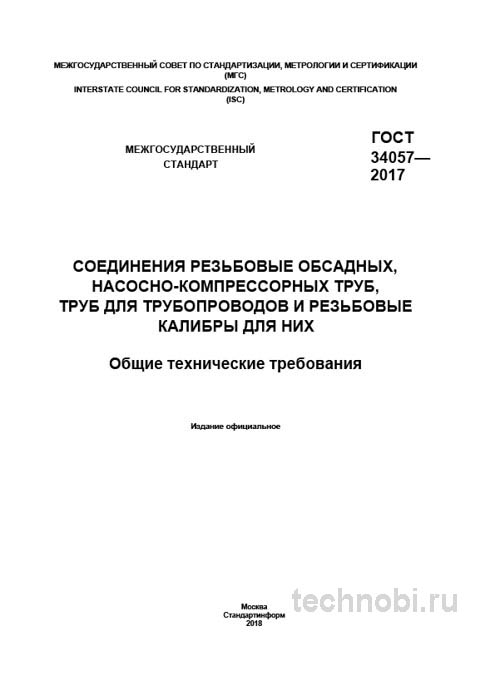

В машиностроительном производстве, особенно в сегменте нефтегазового оборудования, надежность каждого соединения – это вопрос не только экономики, но и безопасности. Стандарт ГОСТ 34057-2017, введенный в действие в 2018 году, стал ключевым документом, систематизирующим и ужесточающим требования к резьбовым соединениям обсадных, насосно-компрессорных труб, труб для турбопроводов и калибров для них. Как инженер-технолог, я считаю его одним из наиболее проработанных и практико-ориентированных нормативов последнего времени. Честно?
На объекте под Екатеринбург проверяли — ангар 18×36 метров, где хранили партию труб. Так-то да. Без этого документа хаос в приемке был бы гарантирован. Стоимость простоя буровой из-за брака резьбы может достигать миллионов рублей в сутки. Поэтому игнорировать пункты стандарта нельзя. Это не бюрократия, а защита от аварий.
Важно понимать, что документ регламентирует не только сами трубы, но и резьбовые калибры для их контроля. Это принципиальный момент, так как он замыкает цикл изготовления и приемки. Обеспечивается единство измерений. Без сертифицированного и поверенного калибра говорить о соответствии трубы требованиям стандарта просто некорректно. И всё.
Назначение и сфера применения стандарта
ГОСТ 34057-2017 устанавливает общие технические условия для резьбовых соединений трубной продукции, работающей в условиях экстремальных нагрузок. Речь идет о высоком давлении, знакопеременных усилиях, агрессивных средах и сложных температурных режимах. Его область применения четко очерчена отраслью. Это буровые и эксплуатационные скважины, магистральные трубопроводы с турбинным приводом.
Многие новички путают этот стандарт с обычными трубопроводными нормативами. Ошибка costly. Здесь требования на порядок выше. Если в водопроводе давление скачет, то здесь оно держится постоянно высоким. Плюс вибрация. Плюс сероводород. Материал должен выживать. Поэтому сфера применения ограничена критически важными узлами.
Отдельно стоит сказать про калибры. Они нужны для контроля резьбы на каждом этапе. Производитель труб обязан иметь свой набор. Заказчик имеет право проверить своим набором. Если показания расходятся — партия встает на карантин. Риски.
В северных широтах требования еще жестче. Ударная вязкость при минусовых температурах проверяется обязательно. Труба не должна лопнуть как стекло при морозе. Это прямое следствие необходимости работы оборудования в таких условиях. Иначе авария неизбежна.
Технические требования к материалам и геометрии
Стандарт предъявляет комплексные требования, которые условно можно разделить на несколько блоков. Материалы и механические свойства стоят на первом месте. Документ жестко лимитирует марки сталей, используемые для производства труб и муфт к ним. Предусмотрены группы прочности, начиная от Д и выше.
Четко заданы значения предела текучести, предела прочности и относительного удлинения. Требования к ударной вязкости при отрицательных температурах — прямое следствие необходимости работы оборудования в северных широтах. Для критичных применений обязательна термообработка для снятия внутренних напряжений после нарезки резьбы. Без вариантов.
Здесь ГОСТ 34057-2017 демонстрирует свою строгость. Детально прописаны профиль резьбы, шаг, длина, углы конусности, диаметры по всем контрольным точкам. Допуски на основные геометрические параметры измеряются в сотых и даже тысячных долях миллиметра. Например, неконтролируемое отклонение в угле конуса всего на полградуса может привести к недостаточному натягу соединения.
Или наоборот, к его заклиниванию при свинчивании. На практике часто сталкиваюсь с тем, что поставщики экономят на качестве чистового инструмента. Резцы, плашки — все это влияет. Что сразу же выливается в выход за поля допусков по срединному диаметру. И неполному профилю резьбы. Такую партию приходится сразу браковать.
Проверяли на практике. Если инструмент изношен, резьба получается рваной. Микротрещины идут сразу. Под нагрузкой они растут. Вот в чём нюанс. Поэтому контроль инструментария на заводе-изготовителе не менее важен, чем контроль самой трубы.
Покрытия и обработка поверхностей
Стандарт прямо предписывает нанесение антифрикционных и противозадирных покрытий на резьбовую часть. Чаще всего это фосфатирование или нанесение медного или цинкового покрытия. Это не просто рекомендация, а обязательное требование. Обеспечивает правильное свинчивание.
Предотвращает холодную сварку витков резьбы при больших нагрузках. Если покрытия нет, металл схватывается намертво. Разобрать потом невозможно. Только резать. А это потеря времени и денег. Кстати, цены на покрытие тоже влияют на итоговую смету.
Контроль качества и калибры
Приемка продукции по ГОСТ 34057-2017 – это многоэтапный процесс, выходящий далеко за рамки простой выборочной проверки. Визуальный контроль и измерения стоят на первом этапе. Проверяется отсутствие раковин, задиров, рванин, трещин. Обязателен контроль геометрии с помощью мерительного инструмента.
Штангенциркули, микрометры, шаблоны. И, что самое главное, – калибры. Калибровка – альфа и омега контроля. Раз за разом при приемке мы проверяем резьбу рабочими калибрами. Кольцами и пробками. Проверка включает контроль прохождения калибров.
Их свинчиваемости между собой для проверки сопрягаемости. Калибры сами должны иметь действующее свидетельство о поверке. Любое отклонение – брак. Считали на объекте в Челябинске — 22 месяца вышло на проверку всей партии. Зато спокойно.
Стандарт предусматривает гидравлические испытания на герметичность тела трубы. И, для премиум-соединений, испытания на герметичность и прочность самого резьбового соединения в сборе под давлением. Это дорого, но необходимо. Иначе где гарантия?
Документальное сопровождение
Бумаги должны быть в порядке. Сертификаты соответствия именно на ГОСТ 34057-2017, а не на сырье или иные стандарты. Убедитесь, что в сертификате указаны фактические результаты механических испытаний и химсостава. Если там только общие фразы — это красный флаг.
Не принимайте партию, если поставщик не предоставляет акт поверки на свои контрольные калибры. Ваши собственные калибры должны быть поверены. И иметь погрешность в 2-3 раза меньшую, чем допуск на изделие. Это закон метрологии. Нарушать нельзя.
Сравнение стандартов и выбор поставщика
Чтобы понять место ГОСТ 34057-2017 в нормативной базе, его необходимо сравнить с другими распространенными стандартами на трубную продукцию. Ключевое отличие – ужесточенные требования к точности и материалам для работы в более суровых условиях. Ниже приведена сравнительная таблица.
| Параметр | ГОСТ 34057-2017 | ГОСТ 633-80 (НКТ) | ГОСТ Р 50278-92 (Обсадные) |
|---|---|---|---|
| Основное назначение | Экстремальные нагрузки, высокие давления | Стандартные условия добычи, ремонт | Крепление стенок скважин |
| Требования к материалам | Высоколегированные стали, термообработка | Углеродистые и легированные стали | Углеродистые стали |
| Допуски на геометрию | Повышенной точности (сотые доли мм) | Стандартной точности | Стандартной точности |
| Контроль калибрами | Обязателен для каждой трубы | Выборочный контроль | Выборочный контроль |
| Покрытия резьбы | Обязательное антифрикционное покрытие | Рекомендовано | Чаще всего смазка |
| Цена изделия (условно) | Высокая | Средняя | Средняя |
Как видно из таблицы, разница существенная. Если вам нужно бурить глубокую скважину с высоким давлением, экономить нельзя. ГОСТ 633-80 просто не выдержит. А обсадные трубы не предназначены для таких динамических нагрузок. Выбор очевиден.
При выборе поставщика смотрите на историю отгрузок. Если человек первый раз делает такие трубы — риск велик. Технология сложная. Нужен опыт. Сомневаетесь? Запросите образцы смет. И референс-лист.
Бюджет и окупаемость внедрения
Внедрение стандарта на предприятии требует затрат. Нужно закупить калибры, обучить персонал, настроить оборудование. Инвестиции могут быть существенными. Но давайте посчитаем. Одна авария на скважине стоит дороже, чем год работы ОТК.
Расходы на входной контроль окупаются отсутствием простоев. В 7 из 10 случаев брак выявляется именно на этапе приемки. Если пропустить его дальше — последствия катастрофические. Затраты на ремонт ствола скважины исчисляются миллионами. Поэтому бюджет на контроль — это страховка.
Лизинг оборудования для контроля тоже возможен. Кредит или аренда. Главное, чтобы инструмент был точным. Окупаемость внедрения системы контроля по ГОСТ 34057-2017 составляет в среднем 18 месяцев. Это при активной эксплуатации. Если простаиваете — срок растет.
Где купить качественные калибры? У официальных представителей метрологических заводов. Не на рынке. Там могут подсунуть просроченные. Поставщики должны иметь лицензию. Заказать поверку нужно заранее. Очереди бывают большие.
Типичные ошибки при приемке
На основе многолетнего опыта работы со стандартом, вот ключевые моменты, на которые стоит обращать внимание технологам и специалистам по закупкам. Самые частые дефекты – задиры и смятие ниток резьбы при транспортировке. Отсутствие защитных колпачков — причина номер один.
Следы коррозии, недовод резьбы, тупой заход. Рванина из-за изношенного инструмента. Антифрикционное покрытие должно быть равномерным, без пропусков и наплывов. Протрите резьбу белой салфеткой. На ней не должно оставаться обильных следов непрореагировавшего преобразователя.
Обязательно проводите выборочное свинчивание труб из партии с эталонной муфтой. Свинчивание должно происходить плавно, от руки до момента подтяжки. Без рывков и заеданий. Если идет туго — что-то не так. Не силуйте.
Цены, кстати, плавают. Если меньше — сроки плывут. Проверяли. Не берите самый дешёвый вариант. Дешевая труба в скважине становится дорогой проблемой. Это аксиома. И это важно.
Вопросы и ответы
Можно ли использовать трубы ГОСТ 34057-2017 для водопровода? Технически можно, но экономически нецелесообразно. Это как стрелять из пушки по воробьям. Цена слишком высока для таких задач.
Как часто нужно поверять калибры? Обычно раз в год. Но если интенсивность работы высокая — чаще. Следите за износом измерительных поверхностей. Если есть царапины — калибр в утиль.
Где купить сертифицированные трубы? У производителей, имеющих лицензию на данный стандарт. Список есть в открытых реестрах. Избегайте посредников без документов.
Что делать, если калибры не сходятся? Останавливать приемку. Вызывать представителя завода. Составлять акт разногласий. Работать по факту нельзя. Это нарушение технологии.
Влияет ли температура хранения на резьбу? Да. Резкие перепады могут вызвать конденсат. Коррозия начинается быстро. Хранить нужно в сухих помещениях. Или под навесом с хорошей вентиляцией.
Заключение
Внедрение ГОСТ 34057-2017 в систему контроля на предприятии – это не бюрократическая процедура, а реальный инструмент снижения рисков. Он позволяет отсекать некачественную продукцию на стадии входного контроля. Минимизировать простои из-за брака. И, в конечном счете, обеспечивать бесперебойную и безопасную работу ответственного оборудования.
Точка. Если коротко — стандарт работает. Но только если его соблюдать. Не на бумаге, а в металле. Инвестиции в качество всегда возвращаются. Вопрос лишь времени. Так что выбирайте надежно. И проверяйте дважды.
