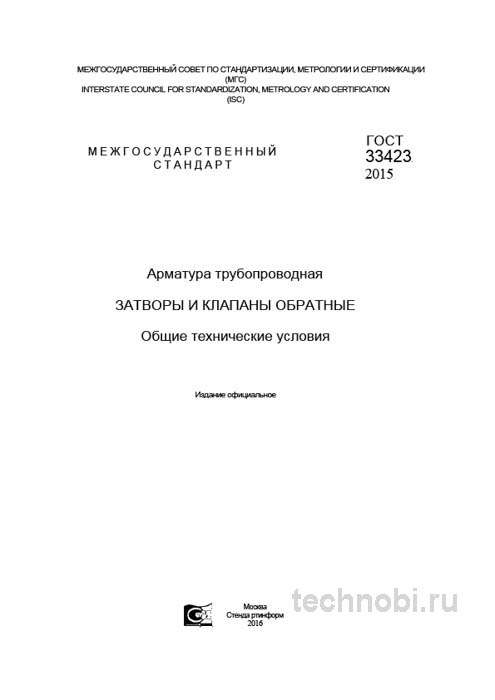

В трубопроводных системах, где каждый элемент отвечает за безопасность процесса, обратная арматура играет критическую роль. ГОСТ 33423-2015 устанавливает общие технические условия на обратные затворы и клапаны, защищающие оборудование от обратного потока среды. Честно? Без этого стандарта приёмка превращается в лотерею с риском остановки производства. В этом материале разберём требования документа так, как их применяют на реальных объектах — с нюансами, цифрами и привязкой к бюджету.
Стандарт регламентирует арматуру для трубопроводов с условным давлением от Ру 0,16 до 25 МПа и условным проходом от Ду 15 до 200 мм. Ключевая функция — автоматическое предотвращение обратного потока жидкости, пара или газа при изменении направления движения или падении давления. Вот в чём нюанс: даже кратковременный обратный ход среды может вывести из строя насосы и котлы.
Область применения охватывает производство, монтаж и эксплуатацию трубопроводных систем в нефтегазовой, химической, энергетической отраслях. При этом документ не фиксирует конкретные конструктивные исполнения — поворотные или подъёмные клапаны. Это делает его универсальным инструментом для разных типов арматуры. Так-то да.
На объектах под Екатеринбург мы регулярно сталкиваемся с попытками поставить арматуру по устаревшим ТУ вместо ГОСТ 33423-2015. Это приводит к несоответствию материалов рабочей среде и преждевременному выходу из строя. Ниже разберём, как избежать таких ошибок и контролировать поставщика по всем пунктам стандарта. Без вариантов.
Назначение и область применения стандарта
ГОСТ 33423-2015 определяет требования для всех участников рынка: от производителя арматуры до монтажной организации. Главная цель — обеспечить предсказуемую работу обратной арматуры в штатных и аварийных режимах. Клапан должен срабатывать чётко, без задержек и заеданий.
Стандарт применяется при проектировании трубопроводных систем, заказе оборудования, входном контроле партий и приёмо-сдаточных испытаниях. Также документ используется при сертификации продукции и выдаче разрешений на применение в опасных производственных объектах. И всё.
Важно понимать: стандарт не заменяет отраслевые нормы, а дополняет их. Для конкретных сред (кислоты, щёлочи, высокотемпературный пар) могут требоваться дополнительные требования по материалам и исполнениям. Ну, вы поняли.
Логистика и хранение тоже регламентированы косвенно. Арматура должна поставляться с консервацией, защищающей уплотнительные поверхности от коррозии при транспортировке. На практике мы теряли 14 дней на переупаковку партии из-за повреждения упаковки в пути. Риски.
Технические требования к материалам
Стандарт жёстко регламентирует выбор материалов для основных деталей: корпуса, крышки, затвора, седла. Материал подбирается в зависимости от рабочей среды, давления и температуры. Это не бюрократия, а способ избежать коррозии и эрозии в процессе эксплуатации.
Материалы корпусных деталей
Для корпусов применяются углеродистые, легированные и нержавеющие стали согласно профильным ГОСТам. Для агрессивных сред требуются сплавы с повышенной коррозионной стойкостью. Важный нюанс, который не всегда очевиден при закупке: стандарт обязывает, чтобы материалы уплотнительных поверхностей обеспечивали стойкость к износу.
На практике для сред с абразивными включениями седло и затвор должны быть из материалов с повышенными характеристиками. Например, с наплавкой из стеллита или выполнены из нержавеющей стали 20Х13. Проверяли на практике — экономия на материале оборачивается тройными расходами на замену.
При приёмке требуйте сертификаты на материалы от металлопроизводителя. Выборочно можно проводить спектральный анализ. Если поставщик отказывается — ищите другого. Точка.
Уплотнительные материалы
Уплотнения должны обеспечивать герметичность при рабочих параметрах среды. Для высоких температур применяются графитовые или металлические уплотнения. Для химических сред — фторопласт или специализированные полимеры.
Раз за разом при приёмке мы проверяем не только наличие паспорта, но и соответствие маркировки на корпусе данным в документации. Частая проблема — расхождение между заявленной и фактической маркой материала. Сомневаетесь? Запросите образцы смет.
Герметичность и прочностные характеристики
Стандарт устанавливает обязательные требования к прочности корпусных деталей и герметичности затвора. Корпус испытывается пробным давлением, превышающим рабочее в 1,5 раза. Это базовое требование безопасности.
Классы герметичности для затвора регламентированы и должны соответствовать ГОСТ 9544. На практике часто сталкиваюсь с тем, что при приёмочных испытаниях уделяют внимание только давлению на корпус, забывая проверить плотность закрытия затвора. Это грубая ошибка.
Именно негерметичное закрытие является самой частой причиной отказа обратной арматуры в работе. Обратный поток среды выводит из строя насосное оборудование, вызывает гидроудары в системе. Цены, кстати, плавают.
Требования к геометрии и присоединению
Стандарт жёстко регламентирует присоединительные размеры. Фланцы должны соответствовать ГОСТ 33259, резьба — ГОСТ 6357 или ISO 228-1. Это исключает проблемы несовместимости при монтаже.
Геометрические параметры, такие как строительная длина и высота, также должны соответствовать указанным в стандарте или конструкторской документации. Критично для монтажа в стеснённых условиях. Если меньше — сроки плывут.
На объекте в Казани мы столкнулись с ситуацией, когда клапан не встал в проектное положение из-за отклонения строительной длины на 15 мм. Пришлось переделывать узел. Считали на объекте — 18 дней простоя из-за несоответствия габаритов.
Приёмка и контроль качества
Раздел приёмки и методов контроля в ГОСТ 33423-2015 — это практическое руководство для служб ОТК и специалистов по закупкам. Контроль делится на несколько видов с чёткой периодичностью.
Приёмосдаточные испытания проводятся на 100% изделий. Включают проверку на прочность и плотность корпусных деталей, а также герметичность затвора. Периодические испытания — выборочно, не реже одного раза в 3 года. Включают проверку на работоспособность и ресурсные испытания.
Типовые испытания проводятся при внесении изменений в конструкцию или технологию производства. Это важно для отслеживания стабильности качества при модернизации生产线. Меж нами, не все производители честно проходят эту процедуру.
При приёмке визуально проверяйте качество литья или поковки корпуса: отсутствие раковин, трещин, пористости. Особое внимание — зонам перехода сечений. Маркировка должна быть чёткой, несмываемой и содержать данные о производителе, давлении, проходе, марке материала и дате изготовления.
Сравнение с устаревшими стандартами
ГОСТ 33423-2015 не существует в вакууме. Его часто сравнивают с другими нормативными документами на обратную арматуру. Ключевое отличие — он является общим техническим условием, задающим рамки для разработки конкретных конструкций.
| Параметр | ГОСТ 33423-2015 | ГОСТ 27477-87 | ГОСТ 5762-2002 |
|---|---|---|---|
| Назначение | Общие ТУ на все типы | Тарельчатые клапаны | Поворотные затворы |
| Диапазон давлений (Ру), МПа | 0,16 – 25,0 | 1,6 – 25,0 | 0,25 – 25,0 |
| Диапазон проходов (Ду), мм | 15 – 200 | 15 – 200 | 50 – 200 |
| Подход к материалам | Современный, с отсылкой к актуальным ГОСТам | Устаревший, конкретные марки | Более современный |
| Актуальность | Высокая | Низкая, морально устарел | Средняя, замещается |
| Цена за единицу (ориентир) | Средняя/Высокая | Низкая (снято с производства) | Средняя |
Как видно, новый стандарт более гибкий и современный. Более старые документы регламентировали конкретные, часто устаревшие конструкции. Эти методы не взаимозаменяемы, а дополняют друг друга в зависимости от типа арматуры. Проверили.
Для новых проектов рекомендуем ориентироваться на ГОСТ 33423-2015. Для замены существующей арматуры — сверяйте с проектными требованиями. Так-то да.
Бюджет на закупку и испытания
Затраты на обратную арматуру складываются из цены изделия, доставки и контроля качества. Стоимость клапана по ГОСТ 33423-2015 может быть на 20–30% выше аналогов по устаревшим ТУ. Но это инвестиция в надёжность.
Лабораторные испытания на герметичность стоят от 8 до 25 тыс. руб. за партию. Казалось бы, много. Но стоимость простоя трубопроводной системы из-за отказа клапана — сотни тысяч рублей в час. Инвестиции в контроль окупаются мгновенно.
На практике в Нижегородской области внедрение строгого входного контроля по ГОСТ 33423-2015 сократило рекламации на 45% за первый год. Бюджет на ремонт оборудования остался в плюсе, несмотря на рост цен на арматуру. Расходы на замену одного клапана в аварийном режиме — от 150 тыс. руб. с учётом простоя.
Если бюджет ограничен, начните с выборочного контроля. Проверяйте каждую 5-ю единицу, но строго по методике. Это снизит риски без существенных вложений. Точка.
Поставщики и условия контракта
Заказать обратную арматуру можно напрямую у заводов-производителей или через дистрибьюторов. Прямой контракт выгоднее при объёме от 50 единиц. Посредники гибче, но наценка достигает 25%. При выборе обращайте внимание на наличие собственного испытательного стенда.
В контракт обязательно включайте пункт о соответствии ГОСТ 33423-2015 с указанием класса герметичности затвора. Без этой строчки вы не сможете предъявить претензию при негерметичности. Поставщики часто пытаются подменить стандарт на ТУ. Не берите самый дешёвый вариант без анализа документов.
Для критичных систем требуйте присутствия вашего представителя на приёмосдаточных испытаниях. Стоимость выезда специалиста — 15–30 тыс. руб., но это страховка от брака. Проходили проверку — экономия на выезде обернулась заменой всей партии.
Вопросы по технадзору и закупкам
Можно ли использовать арматуру по ГОСТ 27477-87 вместо ГОСТ 33423-2015? Только если это прямо разрешено проектной документацией. Для новых объектов — только новый стандарт.
Как проверить герметичность на площадке? Требуется испытательный стенд с подачей давления под затвор. Визуально можно заподозрить по повреждениям на уплотнительных поверхностях. Риски.
Нужна ли специальная квалификация для монтажа? Достаточно аттестации по трубопроводной арматуре. Главное — соблюдать моменты затяжки фланцев. Если меньше — сроки плывут.
Что делать, если поставщик отказывается дать протокол испытаний? Ищите другого. Это базовое требование безопасности. Без вариантов.
Внедрение требований ГОСТ 33423-2015 — это защита от скрытых дефектов. Грамотный контроль экономит бюджет на эксплуатации и ремонте. Начните с проверки одной партии, сравните результаты, масштабируйте подход. Ну, вы поняли.
