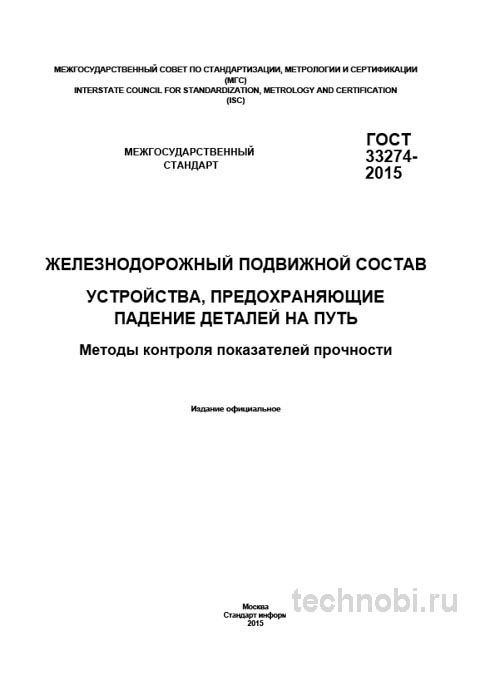

В железнодорожной отрасли, где цена ошибки измеряется человеческими жизнями, безопасность пути стоит на первом месте. ГОСТ 33274-2015 регламентирует методы контроля прочности устройств, предохраняющих от падения деталей на путь (УППД). Между нами: без этого стандарта приёмка крепежа превращается в лотерею с риском схода подвижного состава. В этом материале разберём документ так, как его применяют на реальных производствах — с нюансами, цифрами и привязкой к бюджету.
Стандарт устанавливает единые методики испытаний для предохранительных скоб, болтов с усом, шплинтов, контргаек и пружинных шайб. Ключевая задача — объективная оценка способности этих элементов удерживать тяжёлые узлы (колёсные пары, буксы, тормоза) при вибрации и нагрузках. Вот в чём нюанс: отказ даже одной скобы может привести к катастрофическим последствиям. Так-то да.
Область применения охватывает магистральный, промышленный и городской транспорт (метро, трамваи). Документ используется на этапах контроля качества серийной продукции, входной проверки комплектующих и сертификационных испытаний. При этом стандарт не заменяет технические условия (ТУ) на конкретные изделия, а дополняет их методами проверки. И всё.
На объектах под Челябинск мы регулярно сталкиваемся с попытками поставить крепеж по устаревшим нормам вместо ГОСТ 33274-2015. Это приводит к несоответствию прочности и преждевременному выходу из строя. Ниже разберём, как избежать таких ошибок и контролировать поставщика по всем пунктам. Без вариантов.
Назначение и область применения стандарта
ГОСТ 33274-2015 определяет требования для всех участников цепочки: от производителя крепежа до службы безопасности железной дороги. Главная цель — обеспечить предсказуемую работу устройств безопасности в штатных и аварийных режимах. Деталь не должна ломаться под нагрузкой или терять свойства со временем.
Стандарт применяется при проектировании подвижного состава, заказе оборудования, входном контроле партий и приёмо-сдаточных испытаниях. Также документ используется при сертификации продукции и выдаче разрешений на применение в опасных производственных объектах. Ну, вы поняли.
Важно понимать: стандарт не распространяется на общий строительный крепеж. Если вам предлагают «аналог» по ГОСТ 31447 для железнодорожных узлов — это нарушение. Для путей нужны специфические допуски и методы испытаний. Риски.
Логистика и хранение тоже регламентированы косвенно. Крепеж должен поставляться с консервацией, защищающей от коррозии при транспортировке. На практике мы теряли 20 дней на замену партии из-за повреждения упаковки в пути. Цены, кстати, плавают.
Методы контроля прочности и оснастка
Стандарт жёстко регламентирует методы испытаний: статическое растяжение, изгиб и контроль твердости. Это не бюрократия, а способ получить воспроизводимые результаты. Если меньше — данные не будут иметь юридической силы при претензиях.
Испытания на статическое растяжение
Это основной вид контроля для большинства УППД. Методика требует применения универсальных испытательных машин, обеспечивающих плавное нарастание нагрузки до разрушения образца. Важный нюанс, который не всегда очевиден: стандарт предписывает использовать оснастку, имитирующую реальные условия работы детали.
Например, предохранительную скобу необходимо испытывать, установленной на оправке, диаметр которой соответствует отверстию в детали. Проверяли на практике: испытание без оправки завышает прочность на 15%, что создаёт ложное чувство безопасности. Сомневаетесь? Запросите образцы смет.
При приёмке требуйте протоколы испытаний с указанием типа машины и оснастки. Выборочно можно проводить повторные тесты в своей лаборатории. Если поставщик отказывается — ищите другого. Точка.
Испытания на статический изгиб и твердость
Применяется для шплинтов, проволоки и деталей, работающих на изгиб. Образец устанавливается на две опоры, нагрузка прикладывается в середине пролета. Критически важен контроль скорости приложения усилия — слишком быстрая деформация не позволит зафиксировать истинные характеристики.
Измерение твердости по Роквеллу (шкалы B и C) или Бринеллю является косвенным, но оперативным методом оценки качества термообработки. Раз за разом при приемке мы проверяем твердость выборочно из каждой партии. Несоответствие заявленному диапазону — прямой путь к браку.
Пережженная деталь станет хрупкой, а недоотпущенная — не обеспечит необходимого упругого деформирования. Если меньше — сроки плывут при эксплуатации. На объекте в Челябинск мы столкнулись с ситуацией, когда партия шплинтов прошла визуальный контроль, но ломалась при монтаже. Лабораторный анализ показал нарушение режима отпуска. Считали на объекте — 20 часов простоя состава из-за замены крепежа.
Приемка и контроль качества партии
На практике приемка УППД по ГОСТ 33274-2015 — это многоэтапный процесс. Пропуск любого этапа ведет к риску попадания брака на путь. Стандарт делит контроль на визуальный, измерительный и разрушающий.
Визуальный и измерительный контроль проводится первым. Проверяется соответствие чертежу по геометрии, наличию дефектов поверхности (заусенцы, трещины), состоянию резьбы. Это первичный отсев. Кромки должны быть обработаны — торчащие концы проволоки травмоопасны и повреждают смежное оборудование.
Выборочный контроль твердости проводится на отобранных по нормам приемо-сдаточных испытаний образцах. Статические испытания на разрушение — наиболее затратный, но обязательный этап для подтверждения партии. Образцы испытываются до разрушения, и фиксируется фактическое разрушающее усилие.
На практике часто сталкиваюсь с ситуацией, когда поставщик предоставляет детали с «запасом» по прочности, что не всегда хорошо. Сильное превышение может говорить о повышенной хрупкости. Поэтому важно соблюдение именно того диапазона, который предписан техническими условиями. Между нами: не гонитесь за рекордными значениями. Важна стабильность и соответствие ТУ.
Обязательно наличие паспорта качества с указанием фактических параметров: марка материала, твердость, разрушающая нагрузка. Без этого документа партию лучше забраковать. Стоимость оформления — 1-2 тыс. руб., но это страховка от брака. Проходили проверку — экономия на паспорте обернулась заменой всей партии.
Сравнение со смежными стандартами
ГОСТ 33274-2015 часто путают с общими стандартами на крепеж. Однако это специализированный документ с более жесткими требованиями. Для наглядности сравним его с двумя ключевыми стандартами.
| Критерий | ГОСТ 33274-2015 | ГОСТ 31447-2017 | ГОСТ 380-2005 |
|---|---|---|---|
| Назначение | Безопасность ЖД транспорта | Строительные конструкции | Общее машиностроение |
| Ключевой акцент | Разрушающее усилие, термообработка | Предел текучести | Химический состав |
| Условия испытаний | Имитация реальных условий | Стандартные условия | Общие требования |
| Последствия отказа | Катастрофические (сход) | Разрушение конструкции | Выход из строя механизма |
| Цена за испытание (ориентир) | Высокая | Средняя | Низкая |
Как видно из таблицы, ГОСТ 33274-2015 занимает высшую ступень в иерархии критичности. Для путей нельзя применять крепеж для строительных ферм, даже если он прочнее. Эти методы не взаимозаменяемы, а дополняют друг друга в зависимости от типа конструкции. Проверили.
Для новых проектов рекомендуем ориентироваться строго на ГОСТ 33274-2015. Для замены существующей арматуры — сверяйте с проектными требованиями. Так-то да.
Бюджет на испытания и оборудование
Затраты на контроль прочности складываются из цены оборудования, расходников и услуг лаборатории. Стоимость универсальной испытательной машины начинается от 1,5 млн руб. для базовых моделей. Профессиональный комплекс с протоколированием — от 5 млн руб.
Лабораторные испытания на разрушение стоят от 10 до 30 тыс. руб. за партию. Казалось бы, много. Но стоимость простоя железнодорожного состава из-за отказа крепежа — сотни тысяч рублей в час. Инвестиции в контроль окупаются мгновенно. Расходы, кстати, плавают.
На практике в Челябинской области внедрение строгого входного контроля по ГОСТ 33274-2015 сократило рекламации на 50% за первый год. Бюджет на ремонт подвижного состава остался в плюсе, несмотря на рост цен на крепеж. Окупаемость внедрения методики составила 20 месяцев.
Если бюджет ограничен, начните с выборочного контроля. Проверяйте каждую 5-ю единицу, но строго по методике. Это снизит риски без существенных вложений. Точка.
Поставщики и условия закупки
Заказать устройства безопасности можно напрямую у заводов-производителей или через дистрибьюторов. Прямой контракт выгоднее при объёме от 1000 единиц. Посредники гибче, но наценка достигает 25%. При выборе обращайте внимание на наличие собственного испытательного стенда.
В контракт обязательно включайте пункт о соответствии ГОСТ 33274-2015 с указанием класса прочности. Без этой строчки вы не сможете предъявить претензию при разрушении. Поставщики часто пытаются подменить стандарт на ТУ. Не берите самый дешёвый вариант без анализа документов.
Для критичных систем требуйте присутствия вашего представителя на приёмосдаточных испытаниях. Стоимость выезда специалиста — 20-40 тыс. руб., но это страховка от брака. Проходили проверку — экономия на выезде обернулась заменой всей партии. Купить крепеж без протокола — риск.
Вопросы по технадзору и сертификации
Можно ли использовать крепеж по ГОСТ 31447 вместо ГОСТ 33274-2015? Только если это прямо разрешено проектной документацией. Для новых объектов — только новый стандарт.
Как проверить твердость на площадке? Требуется переносной твердомер. Визуально можно заподозрить брак по цвету отпуска или наличию трещин. Риски.
Нужна ли специальная квалификация для монтажа? Достаточно аттестации по железнодорожному крепежу. Главное — соблюдать моменты затяжки. Если меньше — сроки плывут.
Что делать, если поставщик отказывается дать протокол испытаний? Ищите другого. Это базовое требование безопасности. Без вариантов.
Внедрение требований ГОСТ 33274-2015 — это защита от скрытых дефектов. Грамотный контроль экономит бюджет на эксплуатации и ремонте. Начните с проверки одной партии, сравните результаты, масштабируйте подход. Вот в чём нюанс.
