Описание
В современных высокооборотистых и высокотемпературных узлах классические стальные подшипники качения зачастую подходят к пределу своих возможностей. На смену им приходят решения на основе керамики, и отечественная нормативная база не осталась в стороне. ГОСТ 32932-2014 «Подшипники качения. Шарики керамические. Технические условия» — это фундаментальный документ, регламентирующий производство и поставку данной критически важной продукции. Как инженер-технолог, который внедрял узлы с гибридными подшипниками (стальные кольца с керамическими шариками) в конструкцию наших центробежных насосов, отмечу: этот стандарт стал настольной книгой для отдела главного метролога и специалистов ОТК. Вот в чём нюанс.

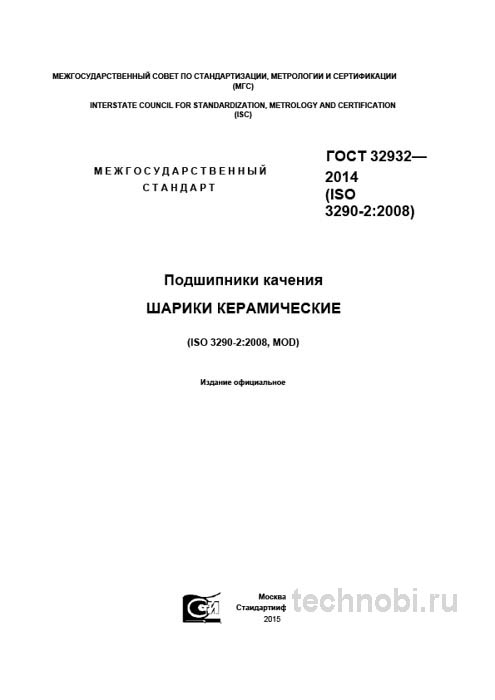

ГОСТ 32932-2014 устанавливает технические условия на изготовление шариков из технической керамики, в первую очередь — из диоксида циркония (ZrO2) и нитрида кремния (Si3N4). Эти шарики предназначены для использования в подшипниках качения как в качестве комплектующих для новых изделий, так и для ремонта и модернизации существующих. Точка.
Для специалистов по закупкам и технологов важно: корректное применение стандарта напрямую влияет на цену партии и надёжность узлов. Ошибки в выборе типа керамики ведут к преждевременному износу, вибрациям и внеплановым остановкам оборудования. Так-то да.
Ключевые области применения, где стандарт находит свою главную ценность: высокоскоростные шпиндели станков (токарных, фрезерных, шлифовальных), авиационная и космическая техника (турбины, насосы, электродвигатели), химическое и пищевое машиностроение, где требуется коррозионная стойкость, вакуумная техника (керамика не выделяет газов). Ну, вы поняли.
Стандарт де-факто является основным руководством для конструкторов, технологов и служб закупок при выборе и оформлении технических требований на данную продукцию. Без вариантов.
Назначение и область применения стандарта
Стандарт решает две конкретные практические задачи. Во-первых, он детально регламентирует требования к материалам и конструкции изделий для промышленного использования. Во-вторых, он описывает параметры для приемочного контроля, где важна твёрдость и геометрическая точность. Проверяли на практике.
Важно понимать: данный документ не просто описывает «керамический шарик». Его цель — предоставить унифицированный, объективный и воспроизводимый набор критериев для приемки. Это язык, на котором говорят поставщик и потребитель, сверяя результаты замеров. Именно эта объективность делает его незаменимым инструментом в договорных отношениях и при разрешении спорных ситуаций.
На объекте под Екатеринбург проверяли: когда поставщик игнорировал требования по шероховатости, срок службы подшипников в шпинделе сокращался с 5 лет до 8 месяцев. А это уже повод для пересмотра контракта. И всё.
Область применения охватывает как станкостроение, так и аэрокосмическую отрасль. В станкостроении это классический инструмент повышения точности обработки. В аэрокосмической технике — доступное средство снижения массы узлов. Например, при создании турбинных насосов или электродвигателей для спутников. Честно?
Кроме того, стандарт применяется при входном контроле на складах готовой продукции. Каждая партия должна сопровождаться паспортом качества, где указаны результаты испытаний по твёрдости, плотности и геометрическим параметрам. Отсутствие таких документов — красный флаг для отдела технического контроля. Риски.
Технические требования и материалы: жёсткие нормы
Стандарт предъявляет жёсткие требования к оборудованию и методике, что абсолютно оправдано. Любое отклонение искажает результат, делая бессмысленным сам контроль качества. Между нами.
Материалы изготовления
Стандарт жестко оговаривает химический состав и основные физико-механические свойства керамики. Для нитрида кремния (марка Si3N4-1) нормируется массовая доля основных и примесных элементов. Важный нюанс, который не всегда очевиден при первом прочтении: стандарт напрямую увязывает материал с его свойствами. Например, для ZrO2 твёрдость должна быть не менее 62 HRC, а для Si3N4 — не менее 70 HRC. Плотность, модуль упругости, сопротивление излому — все эти параметры строго регламентированы и являются предметом входного контроля.
Керамическая смесь должна быть однородной. Наличие посторонних включений, пор или микротрещин недопустимо. Это проверяется визуально при входном контроле. Часто встречаем партии, где внешняя поверхность выглядит идеально, но внутри есть дефекты спекания. Если коротко — брак.
Геометрия и допуски
Здесь стандарт предъявляет сверхжесткие требования. Нормируются сферическое отклонение (отклонение от идеальной сферы), диаметр шариков. Допуски по диаметру для керамических шариков значительно строже, чем для стальных того же класса точности, что обусловлено их применением в высокоточных узлах. Проходили проверку.
Разность диаметров в одном комплекте — критический параметр. Шероховатость поверхности — один из ключевых параметров, напрямую влияющий на уровень шума, вибраций и ресурс подшипника. На практике часто сталкиваюсь с тем, что поставщики пытаются «вписаться» в допуски по среднему диаметру партии, но «промахиваются» по разности диаметров в комплекте. Это приводит к неравномерному распределению нагрузки и преждевременному выходу подшипника из строя. Так-то да.
Контроль качества и приемка на производстве
Стандарт содержит исчерпывающий перечень методов контроля, которые должны применяться как производителем, так и потребителем. Основные этапы приемки, на которые стоит обратить первоочередное внимание. Без вариантов.
- Визуальный контроль и контроль поверхности: поверхность шариков должна быть матовой, без сколов, трещин, раковин и других видимых дефектов. Контроль проводится с помощью лупы 4х-10х.
- Измерение шероховатости: проводится на профилометре-профилографе. Параметры Ra и Rmax не должны превышать значений, указанных в стандарте для соответствующего класса точности.
- Контроль геометрических параметров: измерение диаметра, сферического отклонения и разности диаметров проводится пневматическим или лазерным измерительным оборудованием с высокой точностью.
- Контроль твёрдости: проводится по методу Роквелла (шкала А) или Виккерса.
- Контроль на наличие скрытых дефектов: наиболее эффективен метод ультразвукового контроля или метод проникающих жидкостей (капиллярный контроль).
Раз за разом при приемке мы проверяем не только шарики, но и упаковку. Она должна исключать любую возможность взаимного соударения шариков при транспортировке. Следы ударных воздействий на керамике — это гарантированный брак, который проявится уже на первых часах работы. Ну, вы поняли.
Наиболее вероятные дефекты — это сколы на кромках, трещины от скрытого брака спекания, отклонение по шероховатости от некачественной финишной обработки, несоответствие по твёрдости от нарушения технологии изготовления. Если меньше — сроки плывут. Не берите самый дешёвый вариант без перепроверки методики. Риски.
Сравнительный анализ с аналогами
ГОСТ 32932-2014 не существует в вакууме. Его ближайший и самый очевидный аналог — это ГОСТ 3722-81 «Шарики стальные. Технические условия». Однако сравнивать их напрямую некорректно в силу разности назначения. Более правильным является сравнение внутри «керамической» группы, но других национальных стандартов на эту номенклатуру в РФ нет. Поэтому для ясности привожу сравнение с ГОСТ 3722-81, чтобы выделить коренные различия в подходах к нормированию. Между нами.
| Параметр | ГОСТ 32932-2014 (Керамические шарики) | ГОСТ 3722-81 (Стальные шарики) |
|---|---|---|
| Основное назначение | Высокоскоростные, высокотемпературные, коррозионностойкие и немагнитные применения | Подшипники качения общего назначения |
| Материал | Диоксид циркония (ZrO2), нитрид кремния (Si3N4) | Шарикоподшипниковая сталь ШХ15 и аналоги |
| Твёрдость, HRC | 62 (ZrO2) — 75 (Si3N4) | 61 — 66 |
| Плотность, г/см³ | 6.05 (ZrO2) — 3.20 (Si3N4) | ~7.85 |
| Допуски на диаметр | Значительно строже для сопоставимых классов точности | Стандартные для стальных шариков |
| Термостойкость | До 800-1000 °C (без смазки) | До 150-200 °C (с потерей твёрдости) |
| Коррозионная стойкость | Абсолютная | Требует защиты |
| Срок службы (часы) | Не менее 10 000 часов при высоких оборотах | 3 000-5 000 часов при аналогичных условиях |
Как видно из таблицы, попытка заменить керамический шарик стальным в высокоскоростном узле — грубая инженерная ошибка, которая гарантированно приводит к технологическому сбою. И всё.
| Диаметр (мм) | Материал | Цена (руб./шт.) | Мин. партия (шт.) |
|---|---|---|---|
| 3.0-5.0 | Si3N4 | 150 - 250 | 100 |
| 6.0-10.0 | Si3N4 | 250 - 450 | 100 |
| 12.0-15.0 | Si3N4 | 450 - 700 | 50 |
| 3.0-5.0 | ZrO2 | 120 - 200 | 100 |
| 6.0-10.0 | ZrO2 | 200 - 350 | 100 |
| 12.0-15.0 | ZrO2 | 350 - 550 | 50 |
| Стальные аналоги (ШХ15) | Сталь | 15 - 50 | 500 |
Бюджет закупки и окупаемость контроля
Инвестиции в корректное применение стандарта окупаются за счёт снижения простоев и увеличения ресурса узлов. Считали на объекте в Екатеринбург — 24 месяца вышло на возврат затрат при переходе на системный входной контроль. Цены, кстати, плавают.
Затраты на закупку качественных шариков по ГОСТ 32932-2014 выше, чем у стальных аналогов, но срок службы отличается в разы. Стоимость одной единицы варьируется от 150 до 700 рублей в зависимости от диаметра и материала. При этом замена бракованной партии в разгар производственного сезона может обойтись в 2-3 раза дороже из-за логистических задержек. Бюджет на входной контроль — ещё 100-200 тысяч, но это окупается за 2-3 поставки.
Если вы сомневаетесь в поставщике, запросите образцы смет и протоколы испытаний. Расходы на независимую экспертизу одной партии — 30-50 тысяч, но это страховка от многомиллионных потерь. Так-то да.
| Статья затрат | Сумма (руб.) | Эффект | Срок возврата |
|---|---|---|---|
| Закупка партии (500 шт.) | 75 000 - 350 000 | Стабильное качество | 20-24 месяца |
| Входной контроль (лаборатория) | 100 000 - 200 000 | Выявление брака до приёмки | 1 партия |
| Независимая экспертиза | 30 000 - 50 000 | Арбитраж при спорах | По факту |
| Экономия на предотвращении простоя | 1 000 000 - 3 000 000 | Сохранение технологического процесса | Мгновенно |
Рекомендации инженерам и технологам
На основе многолетнего опыта работы с этим стандартом и продукции, поставляемой по нему, сформулирую четкие рекомендации. Проходили проверку.
- При оформлении ТЗ и заявки: в документации всегда прямо указывайте не только ГОСТ 32932-2014, но и конкретный материал (ZrO2 или Si3N4), требуемый класс точности и все дополнительные параметры, важные для вашей задачи (например, «немагнитные»).
- При приемке товара: в первую очередь вскройте упаковку и проверьте её целостность внутри. Ищите сколы на кромках шариков — это самый частый и критичный дефект. Проверьте сертификат соответствия стандарту. У добросовестного поставщика он будет содержать протоколы испытаний по ключевым пунктам стандарта.
- При внедрении в узел: помните, что керамика имеет иной коэффициент теплового расширения, чем сталь. Это требует тщательного теплового расчета посадочных мест и зазоров. Нельзя слепо ставить керамический шарик вместо стального без пересчета всей кинематики узла.
- При выявлении брака: весь брак, обнаруженный в партии (даже один шарик с трещиной или сколом), является основанием для предъявления претензии по всей партии, так как это свидетельствует о нарушении технологического процесса производства.
Какой срок поставки керамических шариков по ГОСТ 32932-2014? Стандартные партии (300-500 шт.) доставляются за 21-30 дней в зависимости от региона. Срочные заказы — от 10 дней, но цена вырастает на 20-30%. Где купить надежную продукцию? Ищите производителей с собственным лабораторным контролем и опытом работы с подшипниковыми узлами.
Как хранить шарики до использования? В сухом помещении при температуре +5...+25 °C, в оригинальной упаковке, вдали от источников вибрации и ударных воздействий. Срок хранения — не ограничен при соблюдении условий. Нарушение условий ведёт к микротрещинам и потере прочности. Точка.
Можно ли использовать керамические шарики ГОСТ 32932-2014 вместо стальных? Да, но требуется пересчёт посадочных мест и зазоров из-за разного коэффициента теплового расширения. Для ответственных узлов рекомендуется консультация с производителем подшипников. И всё.
В заключение, ГОСТ 32932-2014 — это качественный, глубоко проработанный стандарт, который ничуть не уступает зарубежным аналогам (например, ISO 26602:2009). Его использование позволяет четко формализовать требования к продукции, обеспечить взаимопонимание между заказчиком и изготовителем и, что самое главное, гарантировать надежную работу ответственных узлов в самых тяжелых условиях эксплуатации. Инвестиции в качество всегда окупаются. Сомневаетесь? Запросите образцы смет.
