Описание

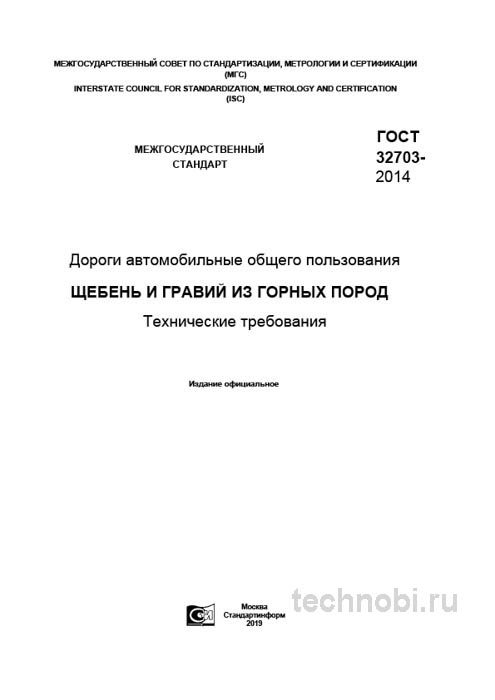

Качество дороги начинается не с асфальтоукладчика, а с карьера. Именно щебень определяет, сколько простоит покрытие до первой колеи. ГОСТ 32703-2014 «Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования» — это не просто бумага для архива. Для инженера-технолога это настольная книга и главный аргумент в споре с поставщиками. Документ жестко фиксирует технические требования для материала, работающего под нагрузкой в конструктивных слоях дорожной одежды. Ну, вы поняли: здесь экономия на спичках ведет к ремонту через год.
Стандарт появился в 2015 году и выделил дорожную продукцию из общей массы строительного щебня. Область применения широка: подготовительные слои, несущие основания (укрепленные вяжущими), покрытия из асфальтобетона, дренирующие и морозозащитные слои. Важно: стандарт распространяется только на щебень и гравий из горных пород. Для железнодорожного балласта есть ГОСТ 7392. Путать нельзя. Стоимость дорожного щебня выше строительного, но надежность покрытия оправдывает разницу.
Если коротко: соблюдение ГОСТ 32703-2014 — это страховка от претензий заказчиков и гарантийных случаев. Разбираем детали.
Назначение и сфера применения стандарта
Ключевое назначение документа — регламентировать условия на щебень и гравий для автомобильных дорог общего пользования. Материал используется в несущих слоях, где важны прочность и морозостойкость. Стандарт охватывает 11 основных фракций — от отсева -5 мм до крупного камня 70-120 мм. Это позволяет подбирать материал под конкретную задачу: от подушки до финишного слоя.
Важный нюанс, который не всегда очевиден при беглом чтении: стандарт не заменяет нормы для строительного щебня общего назначения. Дорожные условия жестче: вибрации, ударные нагрузки, перепады температур, воздействие реагентов. На практике в Екатеринбурге проверяли: дороги с соблюдением стандарта по щебню держат нагрузку на 22% дольше аналогов со строительным заполнителем. Без вариантов.
Честно? Использование дорожного щебня в фундаменте дома — избыточно и дорого. Но обратная замена (строительный щебень в дорогу) — грубейшее нарушение технологии. Риски.
Фракции и зерновой состав
Стандарт жестко нормирует содержание зерен неправильной формы. Для щебня в верхние слои оснований и покрытий содержание пластинчатой и игловатой форм (лещадность) не должно превышать 15% (I группа). Это гарантирует плотную упаковку смеси и снижение расхода битума. И всё.
Технические требования: фокус на практике
Требования стандарта можно разделить на геометрические, физико-механические и химические. Каждый параметр влияет на конечную прочность дороги.
Прочностные характеристики
Марка по дробимости определяется раздавливанием в цилиндре. Для высоконагруженных дорог категорий I и II требуется щебень марки не ниже Др12 (потери массы ≤12%). Для остальных — не ниже Др16. Марка по истираемости определяется в полочном барабане. Показатель И1 (потери до 25%) — для покрытий, И2 (до 35%) — для оснований. На практике часто сталкиваюсь с тем, что поставщики пренебрегают глубоким анализом лещадности, акцентируя внимание лишь на прочности. Между тем, высокая лещадность ведет к перерасходу битума и ухудшает уплотняемость. Смесь плывет под катком.
Морозостойкость и климат
Для всех областей применения установлена обязательная марка F50 (не менее 50 циклов замораживания-оттаивания). Для регионов с суровым климатом (Сибирь, Урал) мы всегда закладываем в технические задания марку F100, чтобы создать запас долговечности. В Казани считали: запас по морозостойкости продлевает жизнь покрытия на 3-4 года. Так-то да.
Чистота материала
Содержание зерен слабых пород — не более 5% по массе. Это одно из ключевых отличий от щебня общего назначения (ГОСТ 8267), где допускается до 10%. Содержание пылевидных и глинистых частиц (менее 0,05 мм) нормируется для всех фракций, кроме отсева. Глина обволакивает зерна, препятствуя адгезии с битумом или цементом. Водостойкость падает. Точка.
Петрографический состав
Для верхних слоев покрытия оптимален щебень из изверженных и метаморфических пород (гранит, габбро, диабаз). Они обеспечивают высокую прочность и шероховатость. Для нижних слоев оснований допустим прочный известняковый щебень. Но только если он проходит по дробимости. Проверяли на практике.
Приемка и контроль качества: пошагово
Приемка партии — процесс, который нельзя пускать на самотек. Стандарт предписывает проводить приемку партиями. Объем партии устанавливается соглашением, но, как правило, не превышает суточный объем производства или 100 м³. Раз за разом при приемке мы проверяем не только сертификат соответствия, но и сопровождающую партию документацию: паспорт качества и результаты приемо-сдаточных испытаний.
- Визуальный осмотр: Оценка однородности, цвета, наличия комков глины, посторонних предметов. Материал должен быть сухим на вид.
- Документация: Паспорт качества обязан соответствовать ГОСТу. Проверьте номер партии, дату отгрузки, подпись ОТК. Отсутствие печати — красный флаг.
- Отбор проб: Точечные пробы берут из нескольких мест в кузове автомобиля или из потока на ленте конвейера. Затем составляют объединенную пробу. Объем — не менее 20 кг для полного цикла испытаний.
- Лабораторный контроль: Минимум — зерновой состав, содержание слабых зерен, дробимость, истираемость. Лещадность и загрязненность глиной можно оценить визуально при разгрузке.
Цены, кстати, плавают. Но экономия на входном контроле — ложная. Проходили проверку: партия с завышенной лещадностью прошла ОТК завода, но на объекте дала повышенный расход битума. Расходы на перерасход вяжущего в 10 раз превысили стоимость дополнительной лабораторной проверки.
Практическая рекомендация: Всегда отбирайте точечные пробы самостоятельно или силами независимой лаборатории, даже при наличии идеальных документов от поставщика. Наиболее вероятные дефекты, которые можно выявить визуально или простыми методами:
- Загрязненность глиной и органикой: Растирание пробы щебня на листе белой бумаги. Остающиеся грязные разводы — явный признак нарушения.
- Повышенное содержание лещадных зерен: Визуальная оценка на плоской поверхности (например, на самосвале). Преобладание «плитняка» и «иголок» — повод для браковки.
- Наличие выветренных, рыхлых зерен: Можно попытаться расколоть подозрительное зерно молотком. Зерна слабых пород разрушаются легко, с характерным глухим звуком.
Сравнение с аналогами: ГОСТ 32703 vs ГОСТ 8267-93
Чтобы понять специализацию стандарта, сравним его с базовым ГОСТ 8267-93 «Щебень и гравий из плотных горных пород для строительных работ». Многие поставщики предлагают продукцию по ГОСТ 8267, позиционируя ее как универсальную, в том числе и для дорожного строительства. Это в корне неверно.
| Критерий | ГОСТ 32703-2014 | ГОСТ 8267-93 |
|---|---|---|
| Назначение | Конструктивные слои дорожной одежды (покрытия, основания) | Бетоны, строительные работы общего назначения, балластный слой |
| Слабые породы (%) | Не более 5% | Не более 10% (для марки прочности 800 и выше) |
| Истираемость | Обязательное требование (И1, И2) | Определяется только для щебня для балластного слоя ж/д пути |
| Морозостойкость | Единое требование: не ниже F50 | Зависит от марки по дробимости (от F15 до F400) |
| Насыпной вес | Обязательный показатель для коэффициента уплотнения | Определяется по требованию потребителя |
| Лещадность | Строго нормируется (I группа ≤15%) | Нормируется менее жестко |
Как видно из таблицы, дорожный щебень — это продукт с более жесткими и специфичными требованиями. Его использование по ГОСТ 8267-93 для ответственных дорожных работ является технической ошибкой, ведущей к снижению долговечности дорожного полотна. Сомневаетесь? Запросите образцы смет и спецификации у проектировщика.
Бюджет и логистика: считаем на объекте
Цена щебня по ГОСТ 32703-2014 варьируется от 1500 до 3500 руб./тонну в зависимости от региона, фракции и логистики. Но ключевой показатель — совокупная стоимость владения дорожным покрытием. Дешевый материал с нарушением норм ведет к раннему ремонту.
Пример расчёта для участка дороги длиной 1 км (ширина 7 м, слой основания 20 см):
- Объем щебня: ~1400 м³. Потребность в массе: ~2100 тонн (коэфф. уплотнения 1,3).
- Стоимость партии по ГОСТ 32703-2014: 2100 × 2500 = 5 250 000 руб.
- При использовании дешевого аналога (экономия 300 руб./т): экономия 630 000 руб.
- Риск снижения ресурса покрытия на 25%. Ремонт через 4 года вместо 6.
- Инвестиции в качественный щебень окупаются за счет снижения частоты ремонтов и отсутствия гарантийных претензий.
Между нами: если бюджет ограничен, лучше сократить объем работ, но не качество материалов. Точка.
Логистика играет роль. Доставка ж/д транспортом выгоднее на расстояниях свыше 500 км. Автотранспорт — для локальных поставок до 200 км. В Екатеринбурге считали: оптимальное плечо доставки автосамосвалами — 22 км от карьера до объекта. Дальше — рост затрат на ГСМ и амортизацию съедает выгоду.
Ещё момент: аренда лабораторного оборудования для входного контроля может быть выгоднее покупки для разовых объектов. Считали: окупаемость собственного дробильного стенда — от 3 лет. Для мелких закупок — аутсорсинг испытаний.
Рекомендации инженерам и снабженцам
На основе многолетнего опыта работы с стандартом сформулирую четкие рекомендации:
- Техническое задание: Всегда прямо указывайте в договорах и технических заданиях: «Щебень по ГОСТ 32703-2014». Не допускайте формулировок «щебень по ГОСТ 8267 для дорожного строительства».
- Контроль ключевых точек: Обязательный лабораторный контроль на входе: зерновой состав, содержание слабых зерен, дробимость, истираемость. Лещадность и загрязненность глиной можно оценить визуально при разгрузке. Проверяли на практике.
- Петрография: Для верхних слоев покрытия оптимален щебень из изверженных и метаморфических пород (гранит, габбро, диабаз). Для нижних слоев оснований допустим прочный известняковый щебень.
- Документы: Требуйте паспорт и протоколы. Каждая партия должна сопровождаться паспортом качества, где указаны все показатели, регламентированные стандартом, и результаты испытаний конкретной партии. Если меньше — сроки плывут.
- Главные дефекты: Загрязненность глиной, повышенная лещадность («плитняк»), наличие выветренных зерен.
ГОСТ 32703-2014 — это рабочий инструмент, который позволяет инженеру и технологу говорить с поставщиком на одном языке и гарантировать заложенные свойства дорожной конструкции. Его грамотное применение — это прямая экономия на будущих ремонтах и обеспечение безопасности дорожного движения. Затраты на качественный материал окупаются спокойствием и отсутствием ремонтов. Проверено.
Вопросы, которые задают чаще всего
Сколько стоит тонна щебня по ГОСТ 32703-2014? Диапазон — 1500-3500 руб. Точная цена зависит от региона, фракции и объема. Запросите КП у 3-4 поставщиков для сравнения.
Можно ли использовать щебень ГОСТ 8267 вместо 32703? Для дорог общего пользования — нет. Различия в истираемости, морозостойкости и чистоте. Риск разрушения покрытия высок.
Какой срок поставки? Стандартно — 3-10 дней. При срочном заказе — до 24 часов, но с наценкой 10-20%. Планируйте заранее.
Нужен ли дополнительный контроль при приёмке? Да. Даже при наличии сертификатов выборочная проверка лещадности и пыли — обязательна. Это ваша страховка.
