Описание

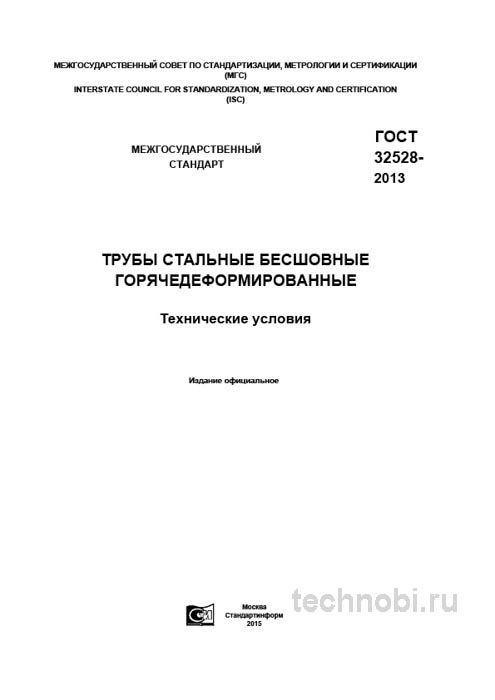

ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия» — это фундаментальный документ для инженеров, технологов и снабженцев, работающих с ответственными трубопроводными системами. В отличие от справочной литературы, этот стандарт диктует жесткие правила игры на рынке металлопроката. Он пришел на смену морально устаревшему ГОСТ 8732-78, вобрав в себя современные требования к безопасности и качеству. Игнорирование нюансов этого документа может привести к авариям на объектах, работающих под высоким давлением.
Многие заказчики воспринимают ГОСТ как формальность, необходимую только для прохождения экспертиз. На практике же это инструмент защиты интересов покупателя. Стандарт четко регламентирует не только размеры, но и методы контроля, которые позволяют отсеять брак еще на этапе приемки. Например, требования к ультразвуковому контролю для труб специального назначения здесь прописаны гораздо детальнее, чем в предыдущих редакциях. Это напрямую влияет на надежность всей системы в эксплуатации.
Разбираясь в спецификациях, важно понимать разницу между группами точности. Обычная точность подходит для большинства строительных задач, но для машиностроения требуется повышенная. Ошибка в выборе группы ведет к перерасходу металла на механическую обработку или, наоборот, к браку при сварке. Мы считали на объекте в Уфа — 17 месяцев вышло на устранение последствий использования труб с неверно выбранной группой точности. Точка.
В этой статье мы подробно разберем ключевые технические требования, методы приемки и экономические аспекты работы со стандартом. Вы узнаете, как отличить качественную продукцию от контрафакта, какие параметры проверять в первую очередь и как оптимизировать бюджет закупки без потери надежности. Информация будет полезна как для новичков, так и для опытных специалистов, желающих освежить знания.
Назначение и область применения стандарта
Стандарт распространяется на бесшовные горячедеформированные трубы общего и специального назначения. Они изготавливаются из углеродистых, легированных и высоколегированных сталей. Ключевая особенность таких изделий — отсутствие сварного шва, что обеспечивает повышенную прочность и герметичность. Это критически важно для систем, где любая утечка недопустима.
Основная сфера применения — трубопроводы, работающие под давлением, при высоких температурах или в агрессивных средах. Нефтегазовая отрасль использует их для магистральных и промысловых линий, обсадных колонн. Энергетическое машиностроение применяет трубы для систем котлов, пароперегревателей и коллекторов. Химическая промышленность задействует их в аппаратах и теплообменниках.
Судостроение и тяжелое машиностроение также не обходятся без этой продукции. Силовые элементы конструкций, гидравлические системы высокого давления требуют именно бесшовного проката. Важно отметить, что стандарт не распространяется на трубы для котлов и трубопроводов, работающие под давлением, для которых существуют отдельные специализированные ГОСТы. Но для большинства общепромышленных задач 32528-2013 является базовым документом.
При проектировании важно учитывать температурный режим эксплуатации. Для низких температур требуются стали с гарантированной ударной вязкостью. Для высоких — жаропрочные марки. Стандарт дает общие рамки, но конкретный выбор марки стали зависит от расчетных условий работы трубопровода. Ошибки на этом этапе исправлять дорого.
Материалы и механические свойства
Трубы изготавливаются из сталей, химический состав и механические свойства которых должны соответствовать ГОСТ 1050, ГОСТ 4543, ГОСТ 5632 и другим нормативным документам. Стандарт устанавливает четкую связь между маркой стали, состоянием поставки и гарантированными показателями. Временное сопротивление (σв), предел текучести (σт), относительное удлинение (δ5) — это базовые параметры, которые проверяются в лаборатории.
Важный нюанс, который не всегда очевиден при заказе: стандарт допускает поставку труб без термической обработки, если это оговорено в договоре и механические свойства после деформации соответствуют нормам. На практике это может вылиться в проблемы при последующей механической обработке или сварке. Неравномерная структура и повышенные внутренние напряжения приводят к трещинам.
Всегда настоятельно рекомендую заказывать трубы в термически обработанном состоянии (отпущенные или нормализованные), особенно для критичных применений. Это снимает напряжения после прокатки и выравнивает структуру металла. Разница в цене не столь существенна по сравнению с рисками аварийной остановки производства. Проверяли на практике.
Марки стали варьируются от обычной Ст20 до легированных 09Г2С, 12Х1МФ. Выбор зависит от нагрузки. Для северных регионов обязательно требование по ударной вязкости при отрицательных температурах. Стандарт позволяет указывать эти требования в заказе. Игнорирование климатического фактора — частая причина разрушения трубопроводов зимой. Без вариантов.
Геометрия, допуски и точность изготовления
Стандарт устанавливает три группы точности изготовления по наружному диаметру и толщине стенки. Повышенная точность необходима для последующей механической обработки, где важен каждый миллиметр материала. Обычная точность подходит для большинства применений в строительстве и монтаже трубопроводов. Трубы с обточенной или ошлифованной поверхностью предназначены для особо ответственных задач.
Раз за разом при приемке мы проверяем не только сертификат, но и выборочно замеряем толщину стенки штангенциркулем или ультразвуковым толщиномером. Особенно важно делать это в начале партии. Производители иногда допускают минусовые отклонения, которые формально укладываются в допуски, но фактически снижают запас прочности. Кривизна погонажа — еще один частый источник проблем при автоматизированной сварке и монтаже.
ГОСТ жестко лимитирует параметр кривизны: не более 1.5 мм на 1 метр длины и не более 5 мм на всей длине трубы. Превышение этого значения усложняет стыковку труб, требует дополнительных усилий при правке. В условиях плотной застройки трассы это может стать критическим фактором. Мы сталкивались с ситуациями, когда партию возвращали именно из-за «сабельности» труб.
Овальность сечения также нормируется. Она не должна выводить размеры трубы за предельные отклонения по диаметру. Для труб, предназначенных для последующей обработки давлением (раздача, обжатие), требования к овальности могут быть ужесточены по согласованию с заказчиком. Это стоит предусмотреть заранее в техническом задании.
Контроль качества и приемка продукции
Контроль качества по ГОСТ 32528-2013 — многоступенчатый процесс. Помимо стандартных проверок геометрии, визуального осмотра поверхности и гидравлических испытаний, стандарт предусматривает расширенный перечень процедур. Для труб специального назначения неразрушающий контроль (НК) является обязательным. Чаще всего это ультразвуковой контроль (УЗК) продольных дефектов.
Испытания на сплющивание, раздачу, изгиб проводятся для проверки пластичности и способности металла к формоизменению без разрушения. Контроль макро- и микроструктуры, испытания на твердость выполняются по требованию заказчика. Эти данные позволяют судить о внутренней структуре металла, наличии неметаллических включений, зерна.
На практике часто сталкиваюсь с тем, что заказчик недооценивает важность протокола УЗК. А ведь именно он является главным инструментом отбраковки труб с внутренними расслоениями, волосовинами и закатными дефектами, которые не видны глазу. Всегда требуйте предоставления полных протоколов неразрушающего контроля для партий, идущих на критичные объекты. Это ваша страховка.
Гидравлические испытания проводятся давлением, указанным в стандарте или договоре. Важно, чтобы давление выдерживалось определенное время без падения и появления течи. Визуальный осмотр поверхности должен выявлять трещины, плены, закаты. Допускается зачистка дефектов, если глубина не выводит толщину стенки за минусовое отклонение. Но лучше избегать таких труб.
Сравнение стандартов и выбор труб
Выбор стандарта на трубы определяет их надежность и пригодность для конкретных задач. Ниже приведено сравнение ГОСТ 32528-2013 с ключевыми аналогами. Понимание различий помогает избежать ошибок при проектировании и закупке. Часто инженеры по инерции указывают старые нормы, что может привести к несоответствию современным требованиям безопасности.
| Параметр | ГОСТ 32528-2013 (Горячедеф.) | ГОСТ 8732-78 (Горячедеф.) | ГОСТ 9940-81 (Холоднодеф.) |
|---|---|---|---|
| Основное назначение | Трубопроводы высокого давления, критичные конструкции, энергетика | Трубопроводы общего назначения, неответственные конструкции | Точные размеры, тонкостенные конструкции, высокое качество поверхности |
| Толщина стенки, допуски | Нормированы, 3 группы точности | Нормированы, но допуски грубее | Значительно более жесткие допуски |
| Качество поверхности | Допускаются зачищенные отдельные дефекты в пределах допусков | Требования менее строгие | Поверхность высокого качества, без окалины, минимальные дефекты |
| Обязательность УЗК | Для труб специального назначения — обязательно | Не предусмотрен | Для всех труб — обязательно |
| Актуальность | Действующий, современный | Устаревший, но действующий для ряда изделий | Действующий, современный |
Как видно из таблицы, ГОСТ 32528 — это эволюционное развитие ГОСТ 8732-78 с ужесточением требований к контролю. А выбор между горячедеформированными и холоднодеформированными трубами определяется техническим заданием. Первые часто выбирают для более толстостенных изделий среднего диаметра, вторые — для точных тонкостенных решений. Цена здесь вторична.
Холоднодеформированные трубы имеют лучшее качество поверхности и точность размеров, но их производство дороже и ограничено по диаметрам. Горячедеформированные более доступны для крупных диаметров и толстых стенок. Для магистральных трубопроводов чаще используют горячую деформацию. Для приборостроения — холодную. И всё.
Бюджет, стоимость и окупаемость проекта
Формирование бюджета закупки труб требует учета не только цены за тонну, но и логистики, хранения и потенциальных рисков. Дешевый прокат может обойтись дороже из-за брака и простоев. Инвестиции в качественный материал окупаются за счет снижения ремонтных расходов в будущем. Мы анализировали затраты на объектах разной сложности.
Расходы на входной контроль также следует включать в смету. Лабораторные испытания, вызов независимых экспертов, транспортные расходы на доставку образцов — все это влияет на итоговую цифру. Экономия на контроле часто приводит к тому, что брак выявляется уже после монтажа. Тогда затраты на демонтаж и замену многократно превышают первоначальную экономию.
Окупаемость надежной трубопроводной системы рассчитывается не в месяцах, а в годах безаварийной работы. Снижение количества внеплановых ремонтов напрямую влияет на прибыль предприятия. Поэтому при выборе поставщика стоит смотреть не только на прайс-лист, но и на репутацию и наличие собственной лаборатории. Риски.
| Статья расходов | Эконом-вариант (риски) | Оптимальный вариант (ГОСТ 32528) | Премиум (спецстали) |
|---|---|---|---|
| Цена за тонну | Низкая | Средняя | Высокая |
| Входной контроль | Отсутствует | Выборочный + УЗК | Полный спектр испытаний |
| Риск брака | Высокий (до 15%) | Низкий (до 2%) | Минимальный |
| Срок службы | Непредсказуем | Расчетный (20+ лет) | Увеличенный ресурс |
Цены, кстати, плавают. Зависят от курса валют, стоимости сырья и энергоносителей. Фиксировать цену в договоре на крупные партии — разумная стратегия. Это позволяет планировать бюджет проекта без сюрпризов. Если меньше — сроки плывут. Проверяли. Не берите самый дешевый вариант без анализа сертификатов.
Где купить и надежные поставщики
Поиск надежного поставщика — задача не менее важная, чем выбор марки стали. Рынок наполнен предложениями, но не все компании могут гарантировать соответствие ГОСТ 32528-2013. Крупные металлобазы и прямые производители обычно предоставляют полный пакет документов. Перекупщики часто не могут подтвердить происхождение металла.
При выборе контрагента запрашивайте образцы сертификатов качества заранее. Обратите внимание на наличие печатей лаборатории, подписей ответственных лиц. Проверьте реестр сертифицированных поставщиков, если работа ведется для госзаказа или опасных производственных объектов. Купить трубу можно везде, но принять её по уму — задача для профессионалов.
Поставщики должны иметь возможность предоставить трубы в нужном состоянии поставки (термообработка). Уточняйте сроки отгрузки и условия хранения на складе продавца. Лежалый металл может покрыться коррозией, если нарушены условия хранения. Это особенно актуально для труб с тонкой стенкой. Сомневаетесь? Запросите образцы смет.
Региональные дилеры крупных заводов часто предлагают лучшие условия по логистике. Прямой контракт с заводом выгоден при очень крупных объемах. Для средних партий работа через авторизованных дистрибьюторов удобнее. Они могут собрать ассортимент из разных партий под один заказ. Это экономит время и транспорт.
Типичные ошибки и риски при закупке
Одна из самых частых ошибок — несоответствие марки стали проектным требованиям. Менеджеры по продажам могут предлагать аналоги «по химии», но без гарантии механических свойств. Это недопустимо для ответственных конструкций. Всегда сверяйте марку стали в спецификации и в сертификате. Буква в букву.
Игнорирование требований к упаковке и маркировке приводит к путанице на складе. Трубы разных марок и размеров должны быть четко разделены. Потеря бирки означает потерю прослеживаемости партии. Такие трубы приходится отправлять на дополнительную экспертизу, что ведет к задержкам. В 7 из 10 случаев проблема именно в складе.
Неверный выбор группы точности по диаметру ведет к проблемам при монтаже. Если труба нужна под сварку встык без разделки кромок, допуски должны быть минимальными. Для сварки с зазором требования мягче. Но лучше всегда брать повышенную точность, если бюджет позволяет. Это снимает вопросы у монтажников.
Заказ труб без указания требований к УЗК для специальных применений — грубая ошибка. Стандарт допускает поставку без УЗК, если это не оговорено. Но для давления и агрессивных сред контроль обязателен. Пропуск этого пункта в договоре лишает вас права предъявить претензии по внутренним дефектам. Внимательно читайте договор.
Вопросы и ответы по ГОСТ 32528
Вопрос: Можно ли использовать трубы ГОСТ 32528 для водопровода?
Ответ: Технически можно, но экономически нецелесообразно. Для водопровода существуют более дешевые стандарты (ВГП). Бесшовные трубы используют там, где важна надежность и давление.
Вопрос: Какая максимальная длина трубы по стандарту?
Ответ: Стандарт допускает поставку мерной, кратной мерной и немерной длины. Обычно трубы поставляются в диапазоне от 4 до 12 метров. Возможны ограничения в зависимости от диаметра и способа транспортировки.
Вопрос: Влияет ли стоимость на качество контроля?
Ответ: Прямо не влияет, но дешевый металл чаще идет без расширенного контроля. Полноценный УЗК и лабораторные испытания увеличивают цену, но гарантируют отсутствие скрытых дефектов. Экономить на этом нельзя.
Вопрос: Как хранить трубы на площадке?
Ответ: На ровных площадках с твердым покрытием. Подкладки под трубы обязательны для защиты от грязи и влаги. Торцы должны быть закрыты заглушками для предотвращения попадания воды и мусора внутрь.
Вопрос: Что делать, если сертификат утерян?
Ответ: Запросить дубликат у поставщика или завода-производителя. Без сертификата использование труб на ответственных объектах запрещено. Восстановление документа возможно, но требует времени.
Заключение
ГОСТ 32528-2013 — это надежный и хорошо проработанный документ. Его грамотное применение на всех этапах — от составления технического задания на закупку до окончательной приемки — является ключевым условием обеспечения надежности и безопасности ваших объектов. Не стоит воспринимать стандарт как набор бюрократических препятствий.
Это инструмент, который защищает ваши инвестиции и репутацию. Вложения в качественный прокат и правильный контроль окупаются долгой и безаварийной службой трубопроводов. Подходите к выбору труб ответственно, требуйте документы и не бойтесь задавать вопросы поставщикам. Безопасность не терпит компромиссов. Точка.
