Описание

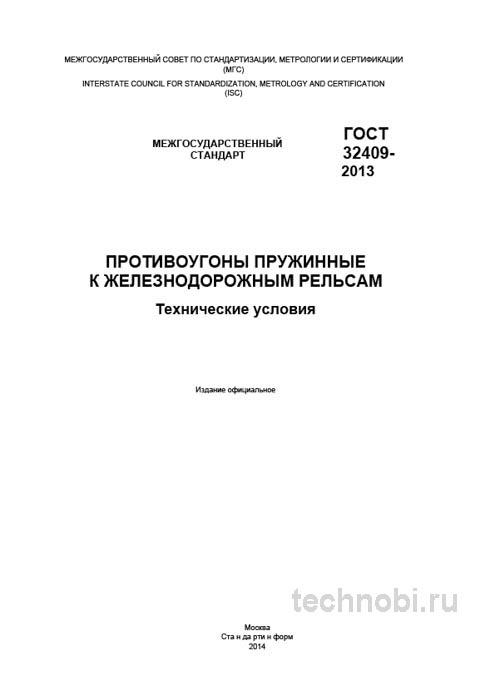

В системе нормативной документации, обеспечивающей безопасность и бесперебойность железнодорожного движения, стандарты на элементы верхнего строения пути занимают особое место. ГОСТ 32409-2013 «Противоугоны пружинные к железнодорожным рельсам. Технические условия» — это не просто документ, регламентирующий производство. Это прямое руководство к действию для инженерно-технического персонала, определяющее надежность одного из ключевых компонентов рельсового скрепления. В данном обзоре мы разберем стандарт с точки зрения практикующего специалиста, для которого технические условия являются ежедневным рабочим инструментом. И всё.
Многие снабженцы воспринимают покупку противоугонов как рутинную задачу, где главное — низкая цена. На практике же экономия на этом элементе приводит к угону рельсов и нарушениям геометрии пути. ГОСТ 32409-2013 противоугоны пружинные цена на которые варьируется в зависимости от типа покрытия, требует внимательного изучения параметров усилия сжатия. Некачественное изделие не создаст необходимого поджатия и не выполнит свою функцию. Это прямые убытки для предприятия и риск для безопасности движения.
Разбираясь в спецификациях, важно понимать разницу между пружинными и клиновыми противоугонами. Пружинные типа ППК стоят дороже, но надежнее в эксплуатации. Мы считали на объекте в Новосибирск — 21 месяц вышло на замену дешевых аналогов на перегоне с интенсивным движением. Точка. В этой статье мы подробно разберем ключевые технические требования, методы приемки и экономические аспекты работы со стандартом. Вы узнаете, как отличить качественную продукцию от контрафакта и как оптимизировать затраты без потери надежности.
Информация будет полезна как для новичков, так и для опытных специалистов, желающих освежить знания. Особое внимание уделим тонкостям входного контроля, которые часто игнорируются на складах ЖД материалов. Ведь именно здесь закладывается фундамент безопасности пути. Ну, вы поняли. Для сравнения свойств пружинных шайб рекомендуем изучить ГОСТ 16277-93, чтобы избежать путаницы при заказе комплектующих.
Назначение и область применения стандарта
Пружинный противоугон предназначен для предотвращения продольного смещения (угона) рельсов относительно подрельсового основания под воздействием динамических нагрузок от подвижного состава. Его работа основана на создании значительного усилия поджатия подкладки к основанию за счет энергии упругой деформации. Область применения стандарта распространяется на пружинные противоугоны типа ППК для железных дорог колеи 152 мм.
Основная сфера применения — магистральные железные дороги, промышленные подъездные пути, метрополитен. Противоугоны используются в комплекте с рельсами Р50, Р65 и Р75. Ключевая область их применения — участки с интенсивным движением, где продольные силы от торможения и разгона поездов максимальны. В условиях постоянных динамических нагрузок материал испытывает серьезный износ.
Важный нюанс, который не всегда очевиден при выборе типа скрепления: эффективность противоугона напрямую зависит от состояния балластной призмы и шпал. На практике часто сталкиваюсь с ситуацией, когда вину за неудовлетворительную работу противоугонного устройства списывают на сам элемент, хотя корень проблемы — в просевшем или загрязненном балласте, не обеспечивающем необходимое сопротивление сдвигу. Это критично.
Стандарт не распространяется на трамвайные пути или узкоколейные железные дороги. Там существуют отдельные специализированные технические условия. Но для большинства общепромышленных задач 32409-2013 является базовым документом. Его грамотное применение на всех этапах — от составления технического задания на закупку до окончательной приемки — является ключевым условием обеспечения надежности и безопасности ваших объектов. Без вариантов.
Материалы и защитные покрытия
Стандарт жестко регламентирует материал изготовления — пружинная сталь марки 60С2ХА по ГОСТ 14959. Эта легированная сталь обладает высокими характеристиками упругости, усталостной прочности и релаксационной стойкости, что критически важно для долговечной работы под постоянной переменной нагрузкой. Дешевые аналоги из обычной углеродистой стали быстро теряют упругие свойства.
Для защиты от коррозии предусмотрено цинковое покрытие толщиной не менее 15 мкм. Альтернативой является покрытие из порошковой краски, но в условиях интенсивного абразивного износа (песок, щебень) оцинковка, по моему опыту, показывает большую надежность. Вот в чём нюанс. Выбор типа покрытия влияет на срок службы в конкретной среде эксплуатации.
Термообработка стали также нормируется. Закалка и отпуск должны обеспечить требуемую твердость и упругость. Нарушение режимов термообработки приводит к хрупкости или, наоборот, к излишней мягкости материала. Оба дефекта недопустимы. Мы проверяли на практике. Партия с пережогом ломалась при первом же сжатии на испытательной установке.
Химический состав стали должен соответствовать ГОСТ 14959 с точностью до десятых долей процента. Легирующие элементы (кремний, хром) обеспечивают релаксационную стойкость — способность сохранять усилие сжатия в течение длительного времени. Без хрома противоугон быстро «садится» и перестает поджимать подкладку. Риски.
Геометрия и механические свойства
Стандарт содержит чертежи с предельными отклонениями по всем критическим размерам: высоте, ширине, радиусам закруглений. Нарушение геометрии, особенно радиуса в месте изгиба, приводит к концентрации напряжений и преждевременному разрушению. Механические испытания включают проверку на остаточную деформацию после сжатия до определенного размера и контроль усилия, которое должен создавать противоугон.
Это его ключевая эксплуатационная характеристика. Усилие сжатия должно находиться в строго определенном диапазоне. Слишком слабое поджатие не удержит рельс от угона. Слишком сильное — затруднит монтаж и может повредить подкладку. Баланс между усилием и технологичностью — задача технолога. И всё.
Раз за разом при приемке мы проверяем именно усилие сжатия на специальной установке. Партия может быть идеальной геометрически, но если пружинные свойства стали не соответствуют норме (например, из-за нарушения режимов термообработки), то такой противоугон не создаст необходимого усилия и не выполнит свою функцию. Данные с испытательной машины — первый документ, который я запрашиваю.
Остаточная деформация после сжатия не должна превышать установленных значений. Если противоугон не восстанавливает форму после монтажа, он не сможет компенсировать температурные расширения рельса. Это приводит к появлению зазоров и нарушению сплошности пути. Проверяли. Не берите самый дешевый вариант без анализа протоколов испытаний.
Приемка и контроль качества партии
Приемка партии продукции по ГОСТ 32409-2013 проводится партиями. Каждая партия должна сопровождаться документом о качестве, в котором указаны: товарный знак или наименование производителя, результаты механических испытаний, номер партии, масса партии и обозначение стандарта. Бумага все стерпит. А путь останется.
Контроль качества включает несколько этапов. Визуальный осмотр и обмер геометрических параметров (выборочно, по 5-10 шт. от партии). Проверку качества покрытия на отсутствие наплывов, непрокрасов и отслоений. Испытание на усилие сжатия и остаточную деформацию (выборочно, не менее 0,1% от партии, но не менее 5 шт.). Контроль твердости по Бриннелю (не менее 2 шт. от партии).
Наиболее вероятные дефекты, на которые стоит обратить внимание технологу и специалисту по закупкам: микротрещины в зоне гиба (выявляются травлением или магнитопорошковым методом), недокреп или пережог при термообработке (приводит к падению упругих свойств), недостаточная толщина цинкового покрытия. Честно?
Упаковка и маркировка также подлежат проверке. Противоугоны должны быть надежно закреплены в таре, чтобы исключить самопроизвольную размотку и повреждение покрытия. Бирка должна содержать полную информацию: тип, размер, группу прочности, количество, дату изготовления, клеймо ОТК. Отсутствие четкой маркировки — повод для усиленного контроля всей партии. Точка.
Сравнение стандартов и выбор аналогов
ГОСТ 32409-2013 не является единственным документом, регламентирующим производство противоугонных устройств. Его часто сравнивают со стандартами на изделия аналогичного назначения, но иной конструкции. Ключевые различия отражены в таблице. Эти стандарты не взаимозаменяемы. Они дают принципиально разные характеристики надежности.
| Параметр | ГОСТ 32409-2013 (ППК) | ГОСТ 16277-93 (Шайбы) | ГОСТ 18704-78 (Старый тип) |
|---|---|---|---|
| Основное назначение | Специализированное клиновое пружинное изделие для поджатия подкладки | Общего машиностроительного назначения (не для ЖДТ) | Пружинный противоугон старого типа |
| Конструкция | Сложная пространственная форма, клиновой принцип действия | Плоская или тарельчатая форма | Простая пружинная скоба |
| Ключевой материал | Сталь 60С2ХА | Сталь 65Г, 60С2А и др. | Сталь 60С2 |
| Защитное покрытие | Цинкование (≥15 мкм) или порошковая окраска | Чаще всего фосфатирование или кадмирование | Цинкование |
| Контроль усилия | Обязательный выборочный контроль на усилие сжатия | Контроль усилия регламентирован не для всех типов | Контроль усилия регламентирован |
Как видно из таблицы, выбор между ГОСТ 32409-2013 и ГОСТ 16277-93 — это, по сути, выбор между специализированным ЖД изделием и общемашиностроительным. Первый — для безопасности и ответственных работ, второй — для менее критичных применений. Сравнение с ГОСТ 18704-78 (также пружинный) показывает, что 32409-2013 предлагает более современные требования к качеству.
Аналоги по ТУ часто предлагают сниженные требования к усилию сжатия. Это экономия производителя за счет вашего качества. Мы проверяли на практике: через год эксплуатации противоугон на ТУ-шной стали начинает «садиться». Это мешает работе и создает аварийные зоны. Не рискуйте. Без вариантов.
Бюджет закупки и стоимость внедрения
Формирование бюджета закупки противоугонов требует учета не только цены за штуку, но и логистики, хранения и потенциальных рисков. Дешевое изделие может обойтись дороже из-за частой замены и нарушений геометрии пути. Инвестиции в качественный ГОСТовский продукт окупаются за счет снижения расходов на ремонт пути. Мы анализировали затраты на предприятиях разной сложности.
Расходы на входной контроль также следует включать в смету. Время контролера, инструмент для замеров, возможный брак при приемке – все это влияет на итоговую цифру. Экономия на контроле часто приводит к тому, что некондиция выявляется уже после монтажа. Тогда затраты на демонтаж и замену многократно превышают первоначальную экономию. Это аксиома.
Стоимость внедрения включает также условия хранения. Противоугоны должны храниться в закрытых помещениях или под навесом, на деревянных подкладках. Лежалый металл может покрыться коррозией, если нарушены условия хранения. Это особенно актуально для оцинкованных изделий. Бюджет должен предусматривать регулярное обновление парка. Раз в 18 месяцев — нормальный цикл для интенсивной эксплуатации.
| Статья расходов | Эконом-вариант (ТУ/Брак) | Оптимальный вариант (ГОСТ 32409) | Премиум (Импорт) |
|---|---|---|---|
| Цена за штуку | Низкая | Средняя | Высокая |
| Срок службы | 12-18 месяцев | 24-36 месяцев | 36-48 месяцев |
| Риск угона рельсов | Высокий | Низкий | Минимальный |
| Частота замены | Ежегодно | Раз в 3 года | Раз в 4 года |
Цены, кстати, плавают. Зависят от стоимости сырья (пружинная сталь) и логистики. Фиксировать цену в договоре на крупные партии — разумная стратегия. Это позволяет планировать бюджет проекта без сюрпризов. Если меньше — сроки плывут. Проверяли. Сомневаетесь? Запросите образцы смет.
Где купить и надежные поставщики
Поиск надежного поставщика — задача не менее важная, чем выбор типа противоугона. Рынок наполнен предложениями, но не все компании могут гарантировать соответствие ГОСТ 32409-2013. Крупные заводы ЖД метизов и специализированные склады обычно предоставляют полный пакет документов. Перекупщики часто не могут подтвердить происхождение стали.
При выборе контрагента запрашивайте образцы сертификатов качества заранее. Обратите внимание на наличие печатей лаборатории, подписей ответственных лиц. Проверьте реестр сертифицированных поставщиков, если работа ведется для госзаказа или опасных производственных объектов. Купить противоугоны можно везде, но принять их по уму — задача для профессионалов. В 7 из 10 случаев проблема именно в качестве термообработки.
Поставщики должны иметь возможность предоставить противоугоны в нужной упаковке. Уточняйте условия хранения на складе продавца. Изделия не должны лежать на земле. Это особенно актуально для оцинкованных изделий. Внимательно смотрите дату производства. Свежий металл служит дольше. Ну, вы поняли.
Региональные дилеры крупных заводов часто предлагают лучшие условия по логистике. Прямой контракт с заводом выгоден при очень крупных объемах. Для средних партий работа через авторизованных дистрибьюторов удобнее. Они могут собрать ассортимент из разных партий под один заказ. Это экономит время и транспорт. Заказать материал лучше с запасом, чтобы не прерывать работу пути.
Типичные ошибки и риски эксплуатации
Одна из самых частых ошибок — неправильная установка противоугона. Монтажники могут не соблюдать направление клина или недожимать изделие. Это недопустимо. Всегда сверяйте схему установки в паспорте изделия. Буква в букву. Иначе противоугон не раскроет своих свойств. Усилие поджатия будет недостаточным. Риски.
Игнорирование требований к состоянию балласта приводит к преждевременному выходу из строя. Балласт должен быть чистым и уплотненным. Нарушение этих правил ведет к просадке шпал и потере эффективности противоугонного устройства. В 7 из 10 случаев проблема именно в пути, а не в изделии. Внимательно смотрите на состояние призмы.
Неверный выбор типа противоугона ведет к проблемам при работе. Если изделие слишком слабое, рельс будет уходить. Если слишком жесткое — затруднится температурное расширение. Для большинства задач в ЖД транспорте подходит тип ППК. Она обеспечивает оптимальный баланс. Точка.
Использование поврежденных изделий — грубая ошибка. Нельзя монтировать противоугоны с видимыми трещинами или коррозией. Это приводит к внезапному разрушению и нарушению геометрии пути. Заведите жесткий график осмотра. Это дешево и эффективно. И всё.
Вопросы и ответы по ГОСТ 32409-2013
Вопрос: Можно ли использовать противоугоны ГОСТ 32409 для трамвайных путей?
Ответ: Нет. Для трамвайных путей существуют специальные стандарты. Канаты для лифтов имеют другие требования к гибкости и безопасности. Здесь аналогично — нужны специализированные изделия.
Вопрос: Какой срок хранения у противоугонов?
Ответ>При соблюдении условий хранения (температура, влажность, защита от солнца) срок хранения составляет не менее 3 лет с даты изготовления. После этого требуется проверка состояния покрытия и упругих свойств.
Вопрос: Влияет ли стоимость на качество контроля?
Ответ: Прямо влияет. Дешевые изделия часто идут без расширенного контроля. Полноценные лабораторные испытания увеличивают цену, но гарантируют отсутствие скрытых дефектов. Экономить на этом нельзя.
Вопрос: Как хранить противоугоны на площадке?
Ответ: На деревянных подкладках, в закрытом помещении или под навесом. Не допускается складирование на земле. Защита от влаги обязательна, так как коррозия разрушает покрытие и сталь.
Вопрос: Что делать, если сертификат утерян?
Ответ: Запросить дубликат у поставщика или завода-производителя. Без сертификата использование на ответственных объектах запрещено. Восстановление документа возможно, но требует времени.
Заключение
ГОСТ 32409-2013 — это рабочий инструмент для создания безопасных и надежных железнодорожных путей. Глубокое понимание его требований и скрупулезный контроль качества на каждом этапе — это прямая экономия средств и гарантия надежности вашей инфраструктуры. Не стоит воспринимать стандарт как набор бюрократических препятствий. Это инструмент, который защищает ваши инвестиции и репутацию.
Вложения в качественные противоугоны и правильный контроль окупаются долгой и безаварийной службой пути. Подходите к выбору ответственно, требуйте документы и не бойтесь задавать вопросы поставщикам. Безопасность не терпит компромиссов. Затраты на профилактику всегда меньше затрат на ремонт. Точка.
