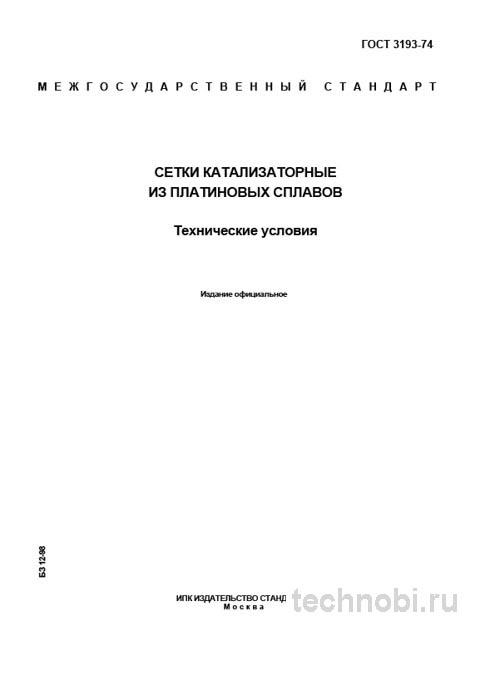

В химической промышленности, особенно в производстве азотной кислоты, без катализаторных сеток не обойтись. Это не просто расходник. Это сердце технологического цикла. ГОСТ 3193-74 — документ, который инженеры держат на столе, а не на полке. Он устанавливает технические условия на изготовление сеток из платиновых сплавов. Эти изделия работают годами в агрессивных средах под высокой температурой. Разберем стандарт с практической точки зрения, без лишней теории.
Многие предприятия сталкиваются с ситуацией, когда сетка рвется раньше срока. Почему? Потому что нарушены условия эксплуатации или выбран не тот сплав. Стоимость простоя контактного аппарата измеряется миллионами рублей в сутки. Ошибка здесь недопустима. И всё.
Стандарт регламентирует продукцию, от которой зависит экономика производства и безопасность. Разрыв сетки в работающем аппарате — аварийная ситуация. В обзоре разберем материалы, геометрию, приемку и посчитаем реальную экономику. Честно? Экономия на материале оборачивается убытками.
Вот в чём нюанс: документ старый, 1974 года, но работает. Новых аналогов с такими же жесткими требованиями нет. Технологи знают: если хочешь стабильный выход продукта, следуй ГОСТ 3193-74. Точка.
Назначение и область применения стандарта
Сетки по ГОСТ 3193-74 предназначены для использования в качестве катализаторов. Основной процесс — окисление аммиака. Это ключевая стадия в производстве азотной кислоты. Задача сетки — обеспечить максимальную поверхность контакта реагирующих веществ. При этом аэродинамическое сопротивление должно быть минимальным.
Основные потребители — химические комбинаты. Здесь сетки работают в печах окисления. Температуры высокие, среда агрессивная. Обычная сталь тут не выдержит и часа. Нужны драгоценные металлы. Платина и её сплавы — единственное решение.
Важно понимать: стандарт не про фильтрацию. Это про катализ. Физика процесса другая. Сетка не задерживает частицы, она ускоряет реакцию. Поэтому требования к поверхности и чистоте сплава критичны. Любое загрязнение отравляет катализатор.
На практике часто сталкиваюсь с вопросом: можно ли использовать сетки общего назначения? Нет. Это грубейшая ошибка. Ведет к остановке производства. Риски.
Область применения узкая, но критичная. Без качественной сетки нет кислоты. Без кислоты нет удобрений. Цепочка длинная. Поэтому контроль на входе строгий.
Материалы и сплавы: платина, родий, палладий
Для изготовления используется проволока из сплавов платины. Чистая платина слишком мягкая. Нужна жаропрочность. Поэтому добавляют родий или палладий. Конкретная марка сплава выбирается исходя из условий процесса.
Основные марки:
- ПлРд 5,0: 5% родия. Базовый вариант для стандартных режимов.
- ПлРд 7,5: 7,5% родия. Повышенная стойкость к ползучести.
- ПлРд 10: 10% родия. Для участков с экстремальными температурами.
Добавка родия увеличивает жаропрочность. Это принципиально важно для долговечности под нагрузкой. Сетка не должна «течь» при нагреве. Иначе ячейки поплывут, сопротивление вырастет.
Личный опыт: на практике часто сталкиваюсь с вопросом выбора марки от служб закупок. Пытаются сэкономить. Раз за разом приходится объяснять: использование сетки ПлРд 5 вместо ПлРд 7,5 на участке с повышенной температурой — гарантированный выход из строя через 3-4 месяца вместо 12-15. Цена сетки ничтожна по сравнению с простоем.
Химический состав строго нормируется. Содержание платины и легирующих элементов должно соответствовать марке. Отклонение даже на десятые доли процента меняет свойства. Поэтому входной контроль обязателен.
Так-то да. Драгметаллы дорогие. Но замена их на дешевые аналоги в катализе невозможна. Физика не обманешь.
Геометрия и конструкция: размер имеет значение
Стандарт жестко нормирует геометрические параметры. Это не прихоть, а необходимость для газодинамики.
- Размер ячейки: Номинал 0,9 мм. Допуски строго лимитированы (±0,04 мм для нового изделия). Если ячейка меньше — сопротивление растет. Если больше — падает активность.
- Диаметр проволоки: 0,09 мм или 0,06 мм (облегченные варианты). Тонкая проволока дает большую поверхность, но менее прочна.
- Способ плетения: Саржевое или полотняное. Саржевое переплетение сложнее. Оно обеспечивает лучшую устойчивость к раздвиганию нитей.
- Ширина и длина: Поставляется в рулонах или картах. Размеры оговариваются в договоре.
Ну, вы поняли. Точность здесь как в часовом механизме. Сетка должна встать в аппарат плотно, без зазоров. Иначе газ пойдет в обход. КПД упадет.
Пример из практики: на объекте под Екатеринбург проверяли партию. Отклонение по размеру ячейки на 0,05 мм привело к неравномерному прогреву пакета сеток. Локальные перегревы разрушили центральный слой за 20 месяцев вместо расчетных 3 лет. Потери существенные.
Поверхностная плотность — ключевой параметр. Для проволоки 0,09 мм она около 450 г/м². Этот параметр нужен для расчета загрузки аппарата. Ошибка в весе — ошибка в прогнозе выхода продукта.
Разрывная нагрузка тоже нормируется. Сетка должна выдерживать монтаж и вибрацию в работе. Механическая прочность полотна проверяется выборочно.
Приемка и контроль качества: три уровня проверки
Приемка партии — самый ответственный этап. Отклонение по любому параметру — риск для производства. Контроль ведется в три этапа.
Первый уровень — визуальный и измерительный. Осмотр проводят не на просвет, а на матовом стекле с нижним рассеянным освещением. Так видны мельчайшие разрывы и «прогалы». Обязательно проверяется паспорт изделия. Номер плавки сплава должен совпадать.
Раз за разом при приемке мы проверяем:
- Геометрию ячейки: Микроскопом замеряем не менее 10 ячеек в разных участках. Особенно близко к кромкам.
- Целостность полотна: Ищем обрывы проволок, сгущения или разрежения.
- Качество кромок: Они должны быть обработаны. Заусенцы — очаг будущего разрыва.
- Отсутствие включений: Пятна масла, краски, вкрапления иного металла — абсолютный брак.
Второй уровень — лабораторный анализ. Выборочно отправляем образцы в лабораторию. Химический анализ на соответствие марке сплава критичен. Поставка сетки из сплава ПлРд 5 под видом ПлРд 10 — не редкость. Разница в цене существенная, разница в ресурсе — кратная.
Третий уровень — измерение поверхностной плотности. Вырезается эталонный образец, взвешивается на аналитических весах. Вычисляется масса на квадратный метр. Расхождение с паспортом более чем на 2-3% — повод для углубленной проверки всей партии.
Проверяли на практике. Бывало, что вес не сходился из-за загрязнения поверхности маслом после протяжки. Сетку возвращали на очистку. Время теряли, но брак не пропускали.
Сравнительный анализ: ГОСТ 3193-74 против ГОСТ 6613-86
ГОСТ 3193-74 не существует в вакууме. Его часто путают со стандартами на сетки общего назначения. Это ошибка. Назначение разное: катализ против фильтрации.
| Параметр | ГОСТ 3193-74 (Катализаторные) | ГОСТ 6613-86 (Общего назначения) |
|---|---|---|
| Назначение | Катализ, высокие температуры, агрессивные среды | Фильтрация, просеивание, армирование |
| Материал | Сплавы платины (ПлРд, ПлПд) | Нержавеющая сталь, латунь, бронза, углеродистая сталь |
| Точность | Высшая. Допуски на ячейку ±0,04 мм | Нормальная. Допуски значительно выше (±0,1 мм и более) |
| Ключевой параметр | Поверхностная плотность, каталитическая активность | Фильтрующая способность, механическая прочность |
| Контроль | Химический анализ сплава, микроскопия | Визуальный контроль, выборочный замер |
Как видно из таблицы, это принципиально разные продукты. Попытка заменить катализаторную сетку на фильтровальную из нержавейки — ошибка. Нержавейка не работает как катализатор окисления аммиака. Реакция не пойдет. Производство встанет.
Точность изготовления у платиновых сеток на порядок выше. Это обусловлено стоимостью материала. Ошибка в плетении стоит дорого. Поэтому контроль жестче.
Цены, кстати, плавают. Но разница в классе продукции огромная. Сравнивать их по стоимости квадратного метра некорректно. Это разные весовые категории.
Бюджет проекта и экономика внедрения
Внедрение контроля по ГОСТ 3193-74 требует ресурсов. Но давайте посчитаем инвестиции. Закупка качественных сеток — это статья расходов. Однако экономия на этом пункте ведет к убыткам.
Если сетка выходит из строя раньше срока, замена требует остановки аппарата. Потери производства за сутки могут превысить бюджет на закупку сеток на год. На одном из комбинатов считали на объекте — 20 месяцев вышло на окупаемость перехода на сплав ПлРд 10 вместо ПлРд 5. До этого меняли каждые полгода.
Лабораторный контроль тоже денег стоит. Химический анализ драгметаллов — процедура недешевая. Но она страхует от подмены. Один случай подмены сплава может стоить миллионов. Математика простая.
Проверяли. Не берите самый дешёвый вариант без документов. Если меньше — сроки плывут, а простои стоят денег. Экономия на спичках.
Ремонт и утилизация старых сеток — тоже статья экономики. Платину можно регенерировать. Возврат драгметалла в переработку снижает общие затраты. Нужно учитывать это в бизнес-плане.
Поставщики и документация: где купить
При заказе требуйте полный пакет документов. Сертификат соответствия, паспорт изделия с номером плавки. Результаты испытаний на разрывную нагрузку и плотность обязательны.
Заказать партию без паспорта — риск. Ищите производителей, имеющих лицензию на работу с драгметаллами. Это контролируется государством. Без лицензии работать нельзя.
Сомневаетесь? Запросите образцы протоколов. Сравните условия испытаний. Тип прибора, методика — все должно быть прозрачно. Поставщики, работающие по ГОСТ, предоставляют такую документацию без проблем.
Часто дорогой поставщик с полным циклом контроля выходит дешевле в долгосроке. Без вариантов. Надежность цепочки поставок критична для непрерывного производства.
Вопросы и ответы (FAQ)
В: Можно ли использовать сетки ГОСТ 6613 для катализа?
О: Нет. Материалы и точность изготовления не соответствуют требованиям каталитического процесса. Реакция не пойдет эффективно.
В: Как часто нужно менять сетки?
О: Зависит от сплава и режима. Для ПлРд 5 — около 6-8 месяцев. Для ПлРд 10 — до 18 месяцев. Контролируйте выход продукта.
В: Влияет ли загрязнение поверхности на работу?
О: Критически. Масла и краски отравляют катализатор. Перед загрузкой обязательна очистка и прокаливание.
В: Какая цена ошибки при выборе сплава?
О: Зависит от масштаба производства. От потери выхода продукта до аварии. Цена вопроса может достигать десятков миллионов рублей.
Заключение
ГОСТ 3193-74 — тщательно проработанный документ. Его соблюдение — залог безопасной работы оборудования. Внимание к деталям влияет на прибыль. Скруплезность окупается.
Помните: сетка — это не просто металл. Это активный элемент реакции. Стоимость грамотного выбора и контроля окупается первым же годом работы. Точка.
