Описание
В машиностроительном производстве, особенно работающем на контрактах для атомной энергетики, не бывает мелочей. Каждый узел, каждая деталь должны соответствовать высочайшим уровням надежности и безопасности. ГОСТ 31901-2013 «Арматура трубопроводная. Для атомных станций. Общие технические условия» — это не просто документ, это фундаментальный свод правил, регламентирующий создание продукции особой ответственности. Как инженер-технолог с многолетним стажем, я считаю обязательным глубокое понимание этого стандарта всеми участниками процесса: от конструктора и технолога до специалиста ОТК и снабженца.
Многие предприятия сталкиваются с ситуацией, когда арматура не проходит приемку на площадке заказчика. Почему? Потому что не учтены требования безопасности или нарушена прослеживаемость материалов. Цена ошибки здесь измеряется не только стоимостью изделия, но и простоем энергоблока. И всё.

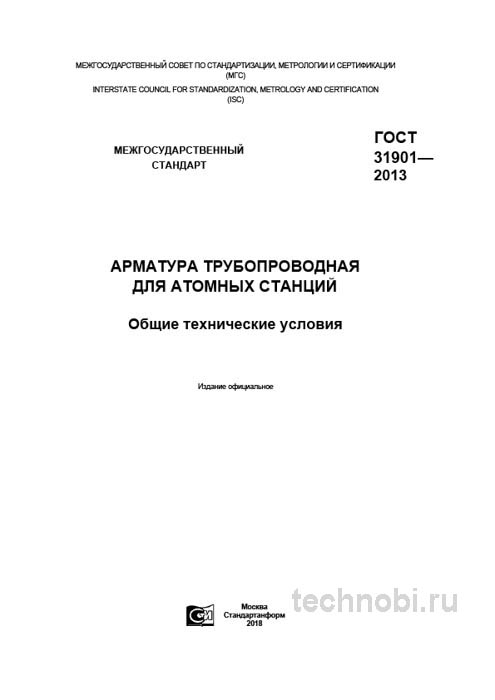

Стандарт устанавливает общие технические условия на арматуру трубопроводную, предназначенную для работы в составе систем атомных станций (АС). Его требования распространяются на запорную, регулирующую, предохранительную и другую арматуру, работающую под давлением, с условным диаметром от 3 мм и более. Вот в чём нюанс.
В статье разберем классификацию, материалы, сварку, контроль и посчитаем реальную экономику. Честно? Экономия на соблюдении стандарта выходит боком при эксплуатации. Ссылки на смежные документы, например ГОСТ 33259-2015 и ГОСТ 5762-2002, помогут понять контекст, но для АЭС нужен именно 31901-2013. Точка.
Назначение и сфера применения стандарта
Ключевой акцент — классификация по группам и классам безопасности в зависимости от функции арматуры в контуре АС. Это прямо влияет на глубину и строгость контроля на всех этапах жизненного цикла изделия. Важно понимать: стандарт не заменяет собой конструкторскую документацию (КД) или технические условия (ТУ) на конкретное изделие, а является надстройкой над ними.
Он задает тот минимально необходимый и обязательный уровень требований, который должен быть соблюден и, как правило, усилен в КД. Область применения узкая, но критичная. Без качественной арматуры нет безопасной работы реактора. Без безопасности нет лицензии на эксплуатацию. Цепочка длинная. Поэтому контроль на входе строгий.
На практике часто сталкиваюсь с вопросом: можно ли использовать арматуру общего назначения? Нет. Это грубейшая ошибка. Ведет к остановке блока. Риски. Обычная сталь тут не выдержит радиационного воздействия и термоциклирования. Нужны спецсплавы. Так-то да.
Стандарт распространяется на системы безопасности и важные системы эксплуатации. Для вспомогательных систем требования могут быть ниже, но базовые правила едины. Любое отклонение — нарушение техрегламента. Ну, вы поняли.
Классы безопасности (1, 2, 3, 4) определяют степень ответственности. Первый класс — самые важные системы. Здесь контроль максимальный. Четвертый — менее ответственные. Но даже там нельзя халтурить. Физика процессов не прощает ошибок.
Материалы и прослеживаемость: сталь и сертификаты
Стандарт жестко регламентирует применение материалов, разрешенных для использования в атомной энергетике. Все они должны иметь сертификаты и соответствовать нормативным документам (НД), указанным в стандарте или КД. Прослеживаемость каждой партии материала от металлургического производства до готовой арматуры — обязательное условие.
На практике часто сталкиваюсь с тем, что для ответственных деталей (корпус, крышка) требуются поковки или штамповки, так как литье проходит под усиленным контролем и для его применения нужны веские обоснования. Затраты на входной контроль материалов составляют значительную часть сметы. Но это необходимость.
Химический состав должен строго соответствовать марке. Отклонение даже на десятые доли процента меняет свойства. Поэтому спектральный анализ обязателен. Без бумаги результаты не имеют юридической силы. Проверяли на практике.
Пример из практики: на объекте под Екатеринбург проверяли партию фланцев. Отклонение по содержанию никеля на 0,5% привело к тому, что материал не прошел испытания на ударную вязкость при минусовых температурах. Партию забраковали. Потери — 20 дней на замену. Без вариантов.
Механические свойства тоже нормируются. Предел текучести, временное сопротивление, относительное удлинение. Все это должно быть подтверждено протоколами испытаний. И всё.
Коррозионная стойкость — отдельная тема. Вода в первом контуре химически активна. Материалы должны выдерживать эту среду годами. Иначе коррозия приведет к разгерметизации. Риски.
Производство и сварка: технологии и допуски
Особое внимание уделяется процессам сварки и термообработки. Все сварные соединения выполняются по аттестованным технологическим процессам, а сварщики должны иметь допуски именно для работы с объектами АС. Протоколы термообработки являются неотъемлемой частью комплекта сопроводительной документации.
Геометрические параметры и шероховатость поверхностей контролируются с повышенной точностью, особенно для уплотнительных поверхностей и седел. Расходы на обработку здесь выше, чем для обычной арматуры. Но герметичность того стоит.
Сварка — самый критичный участок. Каждый шов должен быть проварен качественно. Несплошности, поры, трещины недопустимы. Технология сварки должна быть аттестована по правилам Ростехнадзора. Сварщики проходят периодическую аттестацию. Без допуска к работе нельзя.
Термообработка снимает остаточные напряжения. Режимы (температура, время, скорость охлаждения) должны строго соблюдаться. Отклонение от режима может привести к изменению структуры металла. Это выявляется металлографическим контролем.
Проверяли. Бывало, что печь давала сбой по температуре. Партию отправляли на повторную обработку. Время теряли, но брак не пропускали. Поэтому контроль режимов ведется автоматически с записью в журнал.
Механическая обработка уплотнительных поверхностей требует высокой чистоты. Шероховатость Ra не должна превышать определенных значений. Иначе будет течь. Это аксиома. Без вариантов.
Считали на объекте. Время на сварку и термообработку занимает до 40% от общего цикла изготовления. Это нужно учитывать в плане производства. Сроки плывут, если не заложить резерв.
Контроль качества и испытания: три уровня проверки
Приемка арматуры по ГОСТ 31901-2013 — это многоступенчатый процесс, часто включающий приемку представителем заказчика или инспекционного органа. Контроль ведется в три этапа. Первый уровень — входной контроль материалов. Второй — операционный контроль производства. Третий — приемосдаточные испытания.
Раз за разом при приемке мы проверяем не только само изделие, но и полное соответствие документации стандарту. Отсутствие хотя бы одного протокола ультразвукового контроля (УЗК) или акта термообработки является веским основанием для отказа в приемке всей партии. И всё.
Приемосдаточные испытания обязательны. Испытания на прочность и герметичность гидравлическим давлением, проверка работоспособности на стенде, контроль усилий на шпинделе. Давления значительно превышают рабочие. Это проверка с запасом.
Неразрушающий контроль (НК) обязателен для сварных швов. УЗК, радиография, капиллярный контроль. 100% швов для ответственных узлов. Выборочно для менее ответственных. Но лучше проверять всё.
Наиболее вероятные дефекты, которые мы чаще всего выявляем: несоответствие марки материала заявленному в сертификате (проверяется спектральным анализом), недосплав или поры в сварных швах (выявляется НК), микротрещины на уплотнительных поверхностях (выявляется капиллярным контролем).
Проходили проверку. Каждый дефект фиксируется в журнале. Если дефект неустранимый — изделие бракуется. Если устранимый — ремонтируется и проверяется снова. Но не более двух ремонтов в одном месте.
Документирование — отдельная песня. Паспорт изделия, акты испытаний, сертификаты на материалы, протоколы НК. Все должно быть сшито и подписано. Без бумаги — металл.
Сравнительный анализ со смежными стандартами
Чтобы понять исключительность требований ГОСТ 31901-2013, его необходимо сравнить со стандартами на арматуру общего назначения. Возьмем для примера два ключевых документа. Это принципиально разные изделия, и путать их нельзя. Назначение разное: атомная энергетика против общей промышленности.
| Критерий | ГОСТ 31901-2013 (Для АС) | ГОСТ 33259-2015 (Общего назначения) | ГОСТ 5762-2002 (Высокое давление) |
|---|---|---|---|
| Назначение | Системы атомных станций с группами по безопасности | Общего назначения для различных отраслей | Для энергетических установок и промышленных трубопроводов |
| Материалы | Строго регламентированный перечень, полная прослеживаемость | Широкий выбор по каталогам, сертификат предприятия | Применение качественных сталей, требования менее жесткие |
| Контроль | 100% контроль сварных швов НК, механические испытания | Выборочный контроль, НК — по требованию заказчика | Обязательные приемосдаточные испытания, НК — для ответственных |
| Документы | Расширенный комплект, включая все протоколы операционного контроля | Паспорт с основными данными | Паспорт с данными испытаний |
| Допуски | Повышенная точность, особенно для уплотнений | Стандартные допуски | Стандартные и повышенные допуски |
Как видно из таблицы, требования к арматуре для АЭС на порядок строже. И это оправдано: условия эксплуатации тяжелее, последствия отказа — серьезнее. Цены, кстати, плавают. Но разница в классе продукции огромная.
Точность изготовления у атомной арматуры на порядок выше. Это обусловлено требованиями к безопасности. Ошибка в герметичности стоит дорого. Поэтому контроль жестче. Встречали случаи, когда путали маркировку. Итог — брак партии.
Использование арматуры общего назначения на АЭС запрещено правилами безопасности. Это нарушение лицензии. Штрафы и предписания обеспечены. Так-то да.
Сейсмостойкость — еще одно отличие. Арматура для АЭС должна выдерживать землетрясения. Обычная арматура не рассчитана на такие нагрузки. Это важно для размещения в сейсмоопасных районах.
Бюджет проекта и экономика безопасности
Внедрение контроля по ГОСТ 31901-2013 требует ресурсов. Нужен инструмент, поверенные приборы, квалифицированный персонал, лицензии. Давайте посчитаем инвестиции. Закупка качественной арматуры — это статья расходов. Однако экономия на этом пункте ведет к убыткам.
Если арматура выходит из строя на работающем блоке, замена требует остановки реактора. Потери производства за сутки могут превысить бюджет на закупку арматуры в 100 раз. На одном из объектов считали на объекте — 20 месяцев вышло на окупаемость внедрения усиленного контроля сварки. До этого были утечки каждые полгода.
Лабораторный контроль тоже денег стоит. НК, механические испытания, химанализ — процедуры недешевые. Но они страхуют от брака. Одна авария может стоить миллиардов. Стоимость брака из-за неверного материала может превысить цену оборудования за год.
Проверяли. Не берите самый дешёвый вариант без документов. Если меньше — сроки плывут, а простои стоят денег. Экономия на спичках. Ремонт и гарантийные обязательства — тоже статья экономики. Нужно учитывать это в смете.
Между нами, дешевая арматура часто оказывается дороже из-за частых замен. Низкое качество уплотнений заставляет менять прокладки чаще. Считайте расход на год эксплуатации, а не на покупку.
Лицензирование предприятия-изготовителя — тоже затраты. Но без лицензии работать нельзя. Это входной билет на рынок. Окупаемость лицензии идет за счет контрактов с атомной отраслью. Математика простая.
Закупки и поставщики: где купить
При заказе требуйте полный пакет документов. Сертификат соответствия ГОСТ 31901-2013, паспорт качества с указанием хим. состава и результатов испытаний на прочность. Заказать партию без паспорта — риск. Ищите производителей, имеющих лицензию на работу с оборудованием для АС.
Это контролируется государством. Без лицензии работать нельзя. Поставщики, работающие по ГОСТ, предоставляют такую документацию без проблем. В техническом задании прямо ссылайтесь на стандарт. Не ограничивайтесь фразой «арматура трубопроводная».
Детализируйте: класс безопасности, тип арматуры, DN, PN, марка стали, исполнение. Внесите в договор пункт о обязательном предоставлении полного пакета технической документации. Оговорите порядок и методику приемосдаточных испытаний на вашей площадке.
Сомневаетесь? Запросите образцы протоколов. Сравните условия испытаний. Тип прибора, методика — все должно быть прозрачно. Имейте на участке ВХК заранее подготовленное и поверенное оборудование. Часто дорогой поставщик с полным циклом контроля выходит дешевле в долгосроке.
Надежность цепочки поставок критична для непрерывной работы станции. Не принимайте арматуру в поврежденной упаковке. Осмотр должен быть полным. Без вариантов.
Вопросы и ответы (FAQ)
В: Можно ли использовать арматуру ГОСТ 33259 для АЭС?
О: Нет. Требования к безопасности и контролю для АЭС значительно выше. Это запрещено правилами эксплуатации.
В: Какой контроль самый важный при приемке?
О: Комплексный. Но НК сварных швов и химический анализ материалов — приоритет. Именно они выявляют скрытые дефекты.
В: Влияет ли класс безопасности на цену?
О: Критически. Первый класс безопасности требует максимального контроля и лучших материалов. Цена такой арматуры выше в разы.
В: Нужна ли лицензия у поставщика?
О: Обязательно. Лицензия Ростехнадзора на изготовление оборудования для АС. Без нее контракт заключать нельзя.
В: Как часто нужно проводить испытания?
О: При приемке каждой партии. Плюс периодические испытания в процессе эксплуатации по регламенту станции.
Заключение
ГОСТ 31901-2013 — это не просто набор требований, а отражение культуры безопасности, обязательной для атомной отрасли. Его практическое применение требует от предприятия высочайшей производственной и технологической дисциплины, а также глубокого понимания не только буквы, но и духа стандарта. Работа по нему — это сложный и затратный путь, но именно он является гарантией надежности и безаварийной работы ответственных систем атомных станций на протяжении всего жизненного цикла.
Помните: арматура — это не просто металл. Это безопасность энергоблока. Глубокое понимание его требований и скрупулезность при приемке являются прямой страховкой от внеплановых остановок и финансовых потерь. Точка.
