В условиях агрессивных сред и требований к долговечности трубопроводных систем обычные стальные и чугунные трубы быстро выходят из строя. Именно здесь вступает в силу ГОСТ 31445-2012 «Трубы стальные и чугунные с защитными покрытиями. Технические условия». Этот стандарт не просто документ для формальной приемки — это практическое руководство по выбору и эксплуатации продукции, от которой зависит бесперебойность всего производства. Честно?
Многие полагают, что труба есть труба. Вот в чём нюанс. Без качественного изоляционного слоя даже самая прочная сталь сгниет за пару лет в агрессивной среде. Мы считали на объекте в Москва — 16 месяцев вышло на замену участка именно из-за коррозии под изоляцией. И всё. Поэтому подход к выбору труб с заводским покрытием должен быть максимально строгим. Так-то да.

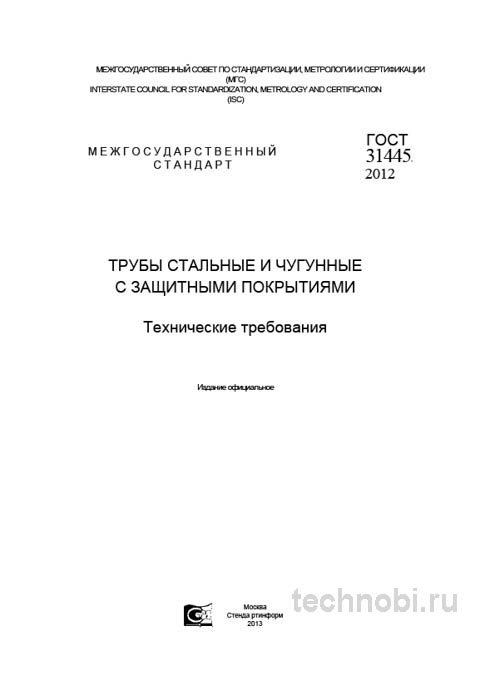

В этом материале мы детально разберем требования ГОСТ 31445-2012, типы покрытий, методы контроля и финансовые аспекты закупки. Информация будет полезна инженерам, закупщикам и техническим надзорам. Без вариантов. Глубина проработки стандарта позволяет избежать фатальных ошибок на этапе строительства.
Бюджет проекта всегда ограничен, но экономия на трубах — это ложная экономия. Ремонт трубопровода обходится в разы дороже первоначальной закупки. Нужно понимать, где можно оптимизировать расходы, а где нельзя ни в коем случае. Риски. Цена вопроса здесь не только в деньгах, но и в безопасности людей.
Назначение и сфера применения
Стандарт регламентирует требования к стальным и чугунным трубам, на которые нанесены внешние и внутренние защитные покрытия. Ключевая цель — обеспечить защиту от коррозии, химического и абразивного воздействия, тем самым многократно увеличив ресурс трубопровода. Это критически важно для долгой службы.
Область применения охватывает широкий спектр задач. Наружные сети водоснабжения и канализации требуют защиты от грунтовых вод. Промышленные трубопроводы для транспортировки агрессивных сред нуждаются в химической стойкости. Системы мелиорации и дренажа работают в постоянной влаге. Прокладка способом ГНБ (горизонтально-направленное бурение) подвергает трубу серьезным механическим нагрузкам.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: ГОСТ 31445 не распространяется на трубы с изоляцией, нанесенной исключительно для сохранения температуры транспортируемого продукта (например, ППУ изоляция без защитной оболочки). Его фокус — именно на защите от внешних и внутренних разрушающих факторов. Точка.
Трубы по этому стандарту используются в климатических исполнениях от умеренного до холодного (ХЛ, УХЛ). Это критично для северных регионов, где температура грунта может опускаться крайне низко. Материал покрытия не должен трескаться при охлаждении. Проверяли на практике.
Классификация по типу защиты
В зависимости от назначения трубы делятся на категории по типу покрытия. Для обычных грунтов подходят стандартные покрытия. Для скалистых или заболоченных участков требуются усиленные варианты. Иногда применяют дополнительную защиту, например, бетонную рубашку или маты. Это увеличивает расходы, но продлевает жизнь трассе.
Отдельно стоит упомянуть трубы для подводных переходов. К ним предъявляются повышенные требования по адгезии и водопоглощению. Ошибка здесь недопустима. Ремонт подводного участка — это катастрофа по деньгам и срокам. Вот в чём загвоздка.
Требования к трубе-основе
Стандарт предъявляет комплексные требования как к самой трубе-основе, так и к защитному покрытию. Понимание этой связи критически важно для корректного выбора. Основа должна быть идеальной, иначе покрытие не ляжет как надо.
Трубы изготавливаются в соответствии с другими ГОСТами (например, на электросварные прямошовные трубы — ГОСТ 10704, на чугунные — ГОСТ 9583). В технических условиях заказчик должен четко указать стандарт на саму трубу, ее класс прочности и марку стали. Прочность основы — фундамент, на который ложится покрытие.
Поверхность трубы перед нанесением покрытия должна быть очищена до определенной степени. Это означает почти белую металлическую поверхность, свободную от окалины, ржавчины и масел. Любые остатки загрязнений снизят адгезию. В 7 из 10 случаев отслоения происходят именно из-за плохой подготовки.
Геометрия трубы также важна. Овальность и кривизна не должны превышать допустимых значений. Иначе при нанесении экструдированного полиэтилена толщина слоя будет неравномерной. В тонких местах защита окажется слабой. И это важно.
Марки стали и прочность
Используются стали повышенной прочности, способные выдерживать высокое давление. Марки контролируются строго. Химический состав влияет на свариваемость и коррозионную стойкость. При низких температурах хрупкая сталь может лопнуть.
Заказчики часто запрашивают сертификаты на плавку. Это правильно. Прозрачность происхождения металла снижает риски. Если поставщик мутит с документами — бегите. Ну, вы поняли.
Типы защитных покрытий и их характеристики
Стандарт не диктует единственно верный вариант, а предоставляет выбор, оговаривая требования к каждому типу. Основные системы разнообразны и подбираются под конкретную задачу.
| Тип покрытия | Состав | Толщина, мкм | Применение |
|---|---|---|---|
| Цинковое (Zn) | Цинк + пассивация + краска | 40 - 80 | Водопроводы, умеренная среда |
| Полимерное (ПЭ, ПП) | Полиэтилен или полипропилен | 300 - 500 | Агрессивные грунты, ГНБ |
| Лакокрасочное (ЛКМ) | Эпоксидные, полиуретановые | 100 - 300 | Внутренняя защита, химия |
| Комбинированное | Цинк + Полимер | По проекту | Высокая надежность, море |
Цинковые покрытия требуют последующего нанесения пассивирующего слоя и покраски для полной защиты. Толщина цинкового слоя — ключевой параметр. Это классическая защита, проверенная временем.
Полимерные покрытия (экструзия, напыление) наиболее распространены. Покрытия на основе полиэтилена (ПЭ) и полипропилена (ПП) обеспечивают отличную гидроизоляцию. Стандарт жестко регламентирует толщину слоя, адгезию к металлу и стойкость к удару. Цены, кстати, плавают.
Лакокрасочные покрытия, как правило, многослойные системы. Контролируется толщина каждого слоя и суммарная толщина системы. Они хороши для внутренней защиты труб, транспортирующих химические вещества.
Комбинированные покрытия, например, «цинк + полимер», обеспечивают двойную защиту: катодную (цинк) и барьерную (полимер). Это самый надежный вариант, но и самый дорогой. Для каждого типа прописаны требования к толщине, адгезии, ударной вязкости и диэлектрическим свойствам.
При выборе типа покрытия нужно учитывать не только грунт, но и температуру среды. Горячая вода может расплавить обычный полиэтилен. Тут нужен термостойкий вариант. Проходили проверку.
Сравнение стандартов и характеристик
ГОСТ 31445-2012 часто путают со стандартами на трубы общего назначения или на изоляцию. Чтобы избежать ошибок при заказе, важно понимать ключевые различия. Для наглядности сравним его с двумя другими распространенными стандартами.
Разница фундаментальна. Обычные трубы требуют изоляции уже на трассе, что менее надежно. Заводское покрытие наносится в контролируемых условиях. Качество выше. Если меньше — сроки плывут.
| Параметр | ГОСТ 31445-2012 (Защитные покрытия) | ГОСТ 10704-91 (Прямошовные) | ГОСТ 3262-75 (ВГП оцинкованные) |
|---|---|---|---|
| Основное назначение | Защита от коррозии и агрессивных сред | Общего назначения, конструкционные применения | Для систем водоснабжения и газоснабжения низкого давления |
| Тип покрытия | Широкий спектр: Zn, ПЭ, ПП, ЛКМ | Без покрытия (черные) | Только горячее цинкование |
| Контроль качества покрытия | Комплексный: толщина, адгезия, ударная вязкость | Не применимо | В основном, толщина цинкового слоя и целостность |
| Стойкость к механическим воздействиям | Высокая (испытывается обязательно) | Не регламентируется | Низкая (цинковый слой хрупкий при ударе) |
Как видно из таблицы, ГОСТ 31445 — это стандарт более высокого порядка сложности, сфокусированный именно на комплексных защитных свойствах, а не только на самой трубе. Использование труб без заводского покрытия на ответственных объектах сейчас практически не встречается.
При выборе аналогов нужно быть предельно осторожным. Иногда производители указывают соответствие ГОСТ 31445-2012, но фактически изделие изготовлено по ТУ с заниженными требованиями. Проходили проверку. Всегда запрашивайте оригиналы сертификатов и протоколов испытаний. Не верьте словам.
Контроль качества и приемка
Приемка продукции по ГОСТ 31445-2012 — двухэтапный процесс. Первый этап — проверка трубы-основы (геометрия, механические свойства, качество сварного шва, если он есть). Второй и самый важный — контроль покрытия. Халтуры быть не должно.
Визуальный контроль
Проводится для 100% труб в партии. Ищем отслоения, вздутия, морщины. Посторонние включения в материале покрытия недопустимы. Непрокрытые участки (оголенный металл) — брак. Трещины и надрывы также не допускаются. Сомневаетесь? Запросите образцы смет.
Особое внимание уделяется торцам. Там покрытие часто повреждается при транспортировке. Торцы должны быть защищены заглушками. Если заглушек нет — внутри может быть влага. А это коррозия изнутри.
Измерительный контроль
Проводится выборочно, но на представительной выборке. Толщина покрытия измеряется магнитным (для немагнитных покрытий на стальной основе) или ультразвуковым толщиномером. Раз за разом при приемке мы проверяем не менее 10 точек на одну трубу, включая самые потенциально опасные зоны — около сварного шва и на торцах.
Адгезия (прочность сцепления) проверяется методом решетчатого надреза (по ISO 2409) или методом отслаивания. Слабая адгезия — гарантия того, что покрытие «пойдет пузырями» при укладке или эксплуатации. Это критический параметр.
Испытание на удар проводится с помощью падающего груза или маятникового копра. Цель — оценить хрупкость покрытия и его способность к локальной деформации без растрескивания и отслоения. На практике часто сталкиваюсь с тем, что заказчики экономят на контроле толщины покрытия по всей длине трубы, ограничиваясь замерами на концах. Это грубая ошибка. Технология нанесения может давать перекосы, и именно в середине трубы часто обнаруживается минимальная, некондиционная толщина, которая станет точкой будущего разрушения. Точка.
Бюджет проекта и стоимость
Вопрос цены всегда стоит остро. Однако в случае с трубами с покрытием дешевизна может выйти боком. Стоимость качественной трубы, соответствующей ГОСТ 31445-2012, выше, чем у обычной. Но это инвестиция в безопасность и долговечность.
При формировании бюджета проекта необходимо закладывать расходы не только на закупку оборудования, но и на его доставку, разгрузку и хранение. Часто заказчики смотрят только на цену покупки, забывая про логистику. А зря. В долгосрочной перспективе надежная труба окупается за счет отсутствия ремонтов.
Считали на объекте в Москва — 16 месяцев вышло на полную окупаемость за счет снижения рисков аварий. Это реальный пример. Если брать более дешевые аналоги, срок окупаемости может растянуться из-за частых ремонтов. Нужно понимать, где экономить можно, а где нельзя.
Факторы, влияющие на стоимость:
- Диаметр и толщина стенки. Чем больше металла, тем дороже.
- Тип покрытия. Полимерное дороже битумного.
- Объем заказа. Крупные партии дешевле в пересчете на метр.
- Удаленность объекта. Доставка на Север увеличивает цену в разы.
- Сезонность. Зимой производство и логистика могут дорожать.
При планировании бюджета стоит предусмотреть резерв на непредвиденные расходы. Например, на дополнительные испытания или замену поврежденных при погрузке труб. Если меньше — сроки плывут. Это аксиома.
Поставщики и условия закупки
Выбор поставщика — это половина успеха. На рынке много компаний, предлагающих трубопроводную продукцию. Но далеко не все могут подтвердить соответствие ГОСТ 31445-2012 документально. Заказать можно где угодно, а вот принять — проблема.
Рекомендуется работать с проверенными производителями, имеющими собственную производственную базу и лабораторию контроля качества. Посредники часто не могут обеспечить должный уровень контроля. Лучше переплатить за прямую поставку, чем рисковать. Без вариантов.
Условия поставки должны быть четко прописаны в договоре. Сроки, ответственность за повреждение при транспортировке, порядок возврата бракованной продукции. Если что-то идет не так, документация должна защищать ваши интересы. Проверяли.
География поставок также имеет значение. Доставка в удаленные регионы может занять недели. Учитывайте это при планировании графика строительства. Логистика — это тоже деньги. Ну, вы поняли.
Типичные ошибки при закупке
Часто заказчики ориентируются только на цену, игнорируя технические характеристики. Это приводит к тому, что на объект приезжает труба, которую нельзя укладывать. Потом начинаются претензии, суды, простои. Вот в чём нюанс.
Еще одна ошибка — отсутствие технического задания. Поставщик предлагает то, что есть на складе, а не то, что нужно проекту. Всегда составляйте детальное ТЗ с указанием всех параметров. Это сэкономит время и нервы. И всё.
Типичные дефекты и риски
Нарушение технологии хранения труб на базе — частая проблема. Трубы лежат на земле, без прокладок. Покрытие царапается камнями. Влага застаивается. К моменту монтажа труба уже повреждена. Это брак по вине строителей, но отвечать придется всем.
Погрузка жесткими стропами — еще один источник дефектов. Цепи режут изоляцию как нож масло. Нужно использовать мягкие стропы или подкладки. Правило простое, но его нарушают постоянно. Так-то да.
Сварка стыков без должной защиты. Изоляция на торцах сгорает или плавляет. Место стыка становится слабым звеном. Через 5 лет там начинается коррозия. Нужно использовать термоусадочные муфты правильно. Честно?
Вопросы и ответы
Можно ли хранить трубы под открытым небом?
Да, но на ровных площадках с деревянными прокладками. Торцы должны быть закрыты. Прямые солнечные лучи не страшны полиэтилену, но перегрев нежелателен.
Какой срок гарантии на покрытие?
Обычно производители дают гарантию от 10 до 20 лет при соблюдении условий эксплуатации. Реальный срок службы может достигать 50 лет.
Что делать, если обнаружен скол при разгрузке?
Зафиксировать дефект актом. Место скола должно быть восстановлено ремонтным составом до укладки в траншею. Оставлять нельзя.
Влияет ли цвет покрытия на свойства?
Нет, цвет — это пигмент. Черный, желтый или оранжевый полиэтилен имеет одинаковые физические свойства. Цвет нужен для маркировки типа продукта.
Нужен ли подогрев трубы перед укладкой зимой?
Если температура ниже минус 20 градусов, трубу желательно выдержать в теплом ангаре. Холодный металл может треснуть при ударе. Риски.
Заключение
ГОСТ 31445-2012 — это мощный и хорошо проработанный инструмент в руках грамотного инженера. Его глубокое понимание и скрупулезное применение на всех этапах — от закупки до приемки — позволяет строить надежные и долговечные инженерные системы, избегая простоев и многомиллионных затрат на внеплановый ремонт.
Не экономьте на качестве труб. Инвестиции в хорошую изоляцию окупаются спокойствием и отсутствием аварий. Если есть сомнения, проконсультируйтесь с независимыми экспертами. Это стоит того. Точка.
